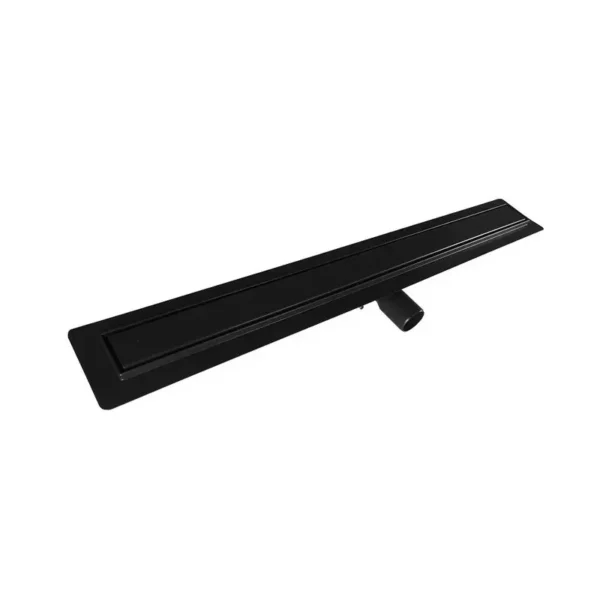

ACO ShowerDrain C Blackline tuš kanalica sa Solid rešetkom 88,5 cm H74 90109110

Kompletna crna tuš kanalica 88,5 cm

ACO ShowerDrain C Blackline 90109110 je kompletna linijska tuš kanalica nominalne dužine 885 mm, odnosno 88,5 cm. Namenjena je za odvodnjavanje tuš prostora izvedenih u nivou poda, bez potrebe za klasičnom tuš kadom.

Komplet obuhvata telo kanalice i Solid pokrivnu rešetku u crnoj mat boji. Za razliku od standardnih ShowerDrain C tela kod kojih se rešetka bira posebno, Blackline model predstavlja usklađeno jednodelno rešenje spremno za planiranje i ugradnju.

Crna mat završna obrada omogućava kombinovanje kanalice sa:

• crnim mat slavinama
• crnim usponskim tuševima
• crnim profilima tuš kabina
• crnom kupatilskom galanterijom
• tamnim podnim pločicama
• pločicama u imitaciji kamena
• pločicama velikog formata
• kontrastnim svetlim površinama

ACO ShowerDrain C Blackline serija

ACO ShowerDrain C Blackline predstavlja crnu mat varijantu ShowerDrain C linijskih tuš kanalica. Sistem zadržava funkcionalne karakteristike standardne ShowerDrain C serije, uz završnu obradu prilagođenu kupatilima sa crnim detaljima.

Osnovne karakteristike Blackline serije:

• telo kanalice od nerđajućeg čelika
• Solid rešetka od nerđajućeg čelika
• crna mat završna obrada
• horizontalna flanšna za hidroizolaciju
• niska kompletna ugradna visina
• centralno postavljen izliv
• horizontalni priključak DN50
• integrisani pad unutar kanala
• demontažni sifonski uložak
• pristup odvodu sa gornje strane
• podesive nožice za nivelisanje
• mogućnost postavljanja uz zid ili unutar tuš površine

Šifra artikla 90109110

Ovaj opis odnosi se na ACO ShowerDrain C Blackline kompletnu tuš kanalicu, šifra artikla 90109110.

Osnovni podaci:

• Proizvođač: ACO
• Serija: ShowerDrain C Blackline
• Šifra artikla: 90109110
• Nominalna dužina: 885 mm
• Ukupna dužina: 945 mm
• Kompletna ugradna visina: 74 mm
• Boja: crna mat
• Rešetka: Solid
• Priključak: DN50
• Visina vodenog zatvarača: 25 mm

Šifra proizvoda u nazivu, opisima, meta podacima, ključnim rečima i SEO podacima za slike koristi se bez tačaka.

Dužina kanala 885 mm

Nominalna dužina kanala iznosi 885 mm, odnosno 88,5 cm. Ova mera odnosi se na vidljivu dužinu linijskog odvoda i Solid rešetke.

Ukupna konstrukciona dužina kanalice sa horizontalnom flanšnom iznosi približno 945 mm. Zbog toga se nominalna dužina od 885 mm ne sme poistovećivati sa ukupnim prostorom potrebnim za montažu.

Pre pripreme poda treba proveriti:

• završnu širinu tuš prostora
• ukupnu dužinu kanalice
• položaj kanalizacione cevi
• položaj centralnog izliva
• raspoloživu dubinu poda
• debljinu estriha
• debljinu hidroizolacije
• debljinu lepka i pločica
• završnu visinu poda
• smer pada tuš površine
• položaj staklenog paravana
• prostor potreban za horizontalnu flanšnu

Ukupne dimenzije 945 × 130 mm

Ukupna dužina kanalice sa horizontalnom flanšnom iznosi približno 945 mm, dok ukupna širina iznosi približno 130 mm.

Širina samog kanala iznosi 70 mm. Ostatak konstrukcione širine zauzima horizontalna flanšna namenjena povezivanju kanalice sa podnim hidroizolacionim sistemom.

Prilikom planiranja prostora treba uračunati:

• nominalnu dužinu kanala od 885 mm
• ukupnu dužinu od približno 945 mm
• ukupnu širinu od približno 130 mm
• širinu vidljivog kanala od 70 mm
• prostor za povezivanje odvoda DN50
• završni sloj hidroizolacije
• prostor za lepak i podne pločice

Kompletna ugradna visina 74 mm

Kompletna ugradna visina kanalice iznosi 74 mm. Niska konstrukcija omogućava primenu u podovima sa ograničenom raspoloživom dubinom i kod renoviranja postojećih kupatila.

Ugradna visina obuhvata telo kanalice i sifonski sklop sa vodenim zatvaračem visine 25 mm.

Pre početka radova treba proveriti da li postoji dovoljno prostora za:

• telo kanalice
• sifonski sklop
• horizontalni priključak DN50
• kanalizacionu cev
• potreban pad odvodne instalacije
• noseći sloj poda
• estrih
• hidroizolaciju
• lepak za pločice
• završnu podnu oblogu

Niska ugradna visina ne ukida potrebu za pravilnim padom kanalizacione cevi.

Solid rešetka u crnoj mat boji

Kanalica se isporučuje sa Solid pokrivnom rešetkom u crnoj mat boji. Rešetka ima punu centralnu površinu, dok voda prolazi kroz proreze formirane uz njene ivice.

Solid dizajn karakterišu:

• puna centralna površina
• odsustvo klasičnih perforiranih otvora
• crna mat završna obrada
• ravne i svedene linije
• odvodnjavanje kroz bočne proreze
• prekrivanje unutrašnjosti kanalice
• mogućnost uklanjanja radi čišćenja
• usklađenost sa crnim kupatilskim elementima

Rešetka predstavlja završni vidljivi deo kanalice i uključena je u komplet.

Crna mat završna obrada

Kanal i Solid rešetka imaju crnu mat završnu obradu. Ovakva površina omogućava stvaranje ujednačenog izgleda sa drugim crnim elementima u kupatilu.

Crna mat kanalica može se kombinovati sa:

• crnim mat slavinama za lavabo
• crnim slavinama za tuš
• crnim nadglavnim tuš ružama
• crnim tuš ručicama
• crnim profilima tuš kabina
• crnim držačima i policama
• tamnim keramičkim pločicama
• svetlim pločicama kao kontrastni detalj

Za očuvanje površine potrebno je redovno uklanjati ostatke vode, sapunice i kamenca.

Telo i rešetka od nerđajućeg čelika

Telo kanalice i pokrivna rešetka izrađeni su od nerđajućeg čelika. Materijal je prilagođen redovnom kontaktu sa vodom i upotrebi u kupatilskim prostorima.

Karakteristike nerđajućeg čelika:

• otpornost na vlagu
• stabilna konstrukcija
• higijenska površina
• dugotrajna upotreba
• jednostavno održavanje
• otpornost u uobičajenim kupatilskim uslovima
• mogućnost preciznog oblikovanja kanala
• kompatibilnost sa hidroizolacionim sistemima

Crna završna obrada zahteva pažljivo čišćenje bez abrazivnih materijala kako ne bi došlo do grebanja površine.

Puna površina rešetke

Solid rešetka ima punu vidljivu površinu bez klasičnih perforacija. Voda se odvodi kroz uzdužne proreze između rešetke i unutrašnjih ivica kanala.

Puna površina doprinosi:

• diskretnom izgledu linijskog odvoda
• zaklanjanju unutrašnjosti kanala
• ravnim linijama tuš prostora
• jednostavnom čišćenju centralnog dela
• vizuelnom povezivanju sa crnim elementima
• savremenoj završnoj obradi poda

Bočni prorezi moraju ostati slobodni kako bi voda mogla nesmetano da prolazi u kanal.

Horizontalna obodna flanšna

ACO ShowerDrain C Blackline 90109110 ima horizontalnu obodnu flanšnu za povezivanje sa podnim hidroizolacionim sistemom.

Flanšna omogućava:

• nanošenje hidroizolacione mase
• postavljanje hidroizolacione trake
• obradu spoja kanalice i poda
• formiranje neprekinutog hidroizolacionog sloja
• smanjenje rizika od prodora vode
• precizan završetak podnih pločica
• montažu uz zid
• montažu unutar tuš površine

Visina ruba flanšne iznosi približno 12 mm. Hidroizolaciona masa i trake obezbeđuju se posebno.

Centralni horizontalni priključak DN50

Kanalica ima horizontalni priključak DN50 postavljen na sredini tela kanala. Centralni položaj izliva treba uskladiti sa kanalizacionom instalacijom pre izrade estriha.

Pre povezivanja treba proveriti:

• položaj centralnog izliva
• pravac kanalizacione cevi
• prečnik priključka
• raspoloživu ugradnu visinu
• potreban pad odvodne cevi
• dužinu priključne cevi
• stabilnost spoja
• mogućnost kontrole nepropusnosti

Spoj kanalice sa kanalizacionom cevi treba testirati pre zatvaranja podne konstrukcije.

Sifon sa vodenim zatvaračem od 25 mm

Model ima demontažni sifon sa vodenim zatvaračem visine 25 mm. Niža visina vodenog zatvarača omogućava kompletnu ugradnu visinu kanalice od 74 mm.

Voda koja ostaje u sifonu formira prepreku između kupatila i kanalizacione instalacije i sprečava prolazak neprijatnih mirisa dok se u sifonu nalazi dovoljna količina vode.

Kod tuš prostora koji se retko koriste voda može postepeno da ispari. U takvim slučajevima sifon treba povremeno dopuniti vodom.

Demontažni sifonski uložak

Sifonski uložak može se izvaditi sa gornje strane nakon uklanjanja Solid rešetke. Sifon se može rastaviti radi detaljnijeg čišćenja.

Demontažni sifon omogućava:

• jednostavnije uklanjanje nečistoća
• čišćenje sifonskog uloška
• ispiranje unutrašnjosti kanala
• pristup dostupnom delu odvodne cevi
• proveru prohodnosti odvoda
• održavanje bez uklanjanja pločica
• vraćanje sifona nakon čišćenja

Nakon održavanja sifonski uložak treba pravilno sastaviti i vratiti u predviđeni položaj.

Integrisani pad unutar kanala

Telo kanalice ima integrisani pad koji usmerava vodu prema centralno postavljenom odvodu.

Integrisani pad doprinosi:

• usmeravanju vode prema sifonu
• smanjenom zadržavanju vode u kanalu
• jednostavnijem čišćenju
• smanjenom taloženju nečistoća
• pravilnom radu odvodnog sistema

Integrisani pad kanala ne zamenjuje potrebu za pravilnim padom podnih pločica prema kanalici.

Kapacitet odvodnjavanja

ACO ShowerDrain C Blackline kanalica ispitana je prema standardu EN 1253.

Deklarisane vrednosti protoka iznose:

• Protok na ulazu u tuš: približno 0,4 l/s
• Protok pri montaži uz zid: do približno 0,6 l/s

Kapacitet kanalice treba uskladiti sa protokom ugrađenog tuš sistema, naročito kod:

• velikih nadglavnih tuš ruža
• usponskih tuševa
• sistema sa više izlaza vode
• istovremenog korišćenja više potrošača
• slavina sa povećanim protokom

Na stvarni protok utiču pad kanalizacione cevi, dužina instalacije, čistoća sifona i pravilna montaža.

Nožice za nivelisanje

Kanalica se isporučuje sa elementima za nivelisanje koji omogućavaju podešavanje i stabilizaciju tokom montaže.

Nožice omogućavaju:

• precizno nivelisanje kanalice
• podešavanje položaja u podnoj konstrukciji
• usklađivanje sa završnom visinom poda
• stabilizaciju tokom povezivanja odvoda
• zadržavanje položaja tokom izrade estriha
• pravilno postavljanje prema padu poda

Kanalica mora biti stabilno postavljena pre povezivanja sa hidroizolacijom i izrade estriha.

Montaža uz zid ili unutar tuš površine

ACO ShowerDrain C Blackline može se postaviti uz zid ili unutar površine tuš prostora, u skladu sa planom kupatila i položajem instalacija.

Kod postavljanja treba uskladiti:

• dimenzije tuš prostora
• položaj kanalizacione cevi
• položaj centralnog izliva
• raspoloživu dubinu poda
• završnu visinu pločica
• smer pada tuš površine
• položaj staklenog paravana
• način obrade hidroizolacije
• pristup rešetki radi održavanja

Montažu treba poveriti stručno osposobljenom instalateru.

Hidroizolacija tuš prostora

Horizontalna flanšna mora biti potpuno povezana sa podnim hidroizolacionim sistemom.

Posebnu pažnju treba posvetiti:

• spoju kanalice i poda
• prelazu hidroizolacije prema zidovima
• unutrašnjim uglovima
• prodorima instalacija
• spojevima hidroizolacionih traka
• površini oko tela kanalice
• završetku hidroizolacije ispod pločica
• kritičnim spojevima različitih materijala

Hidroizolaciju treba izvesti sistemskim materijalima prema pravilima struke.

Provera protoka i nepropusnosti

Pre zatvaranja podne konstrukcije potrebno je proveriti funkciju kompletnog odvodnog sistema.

Treba proveriti:

• spoj kanalice sa kanalizacionom cevi
• položaj sifonskog uloška
• nepropusnost spojeva
• brzinu oticanja vode
• eventualno zadržavanje vode
• stabilnost kanalice
• pravilnu nivelaciju
• funkcionisanje vodenog zatvarača
• pad poda prema kanalici
• slobodan prolaz vode uz rešetku

Završne radove treba nastaviti tek nakon potvrde da sistem pravilno odvodi vodu i da nema curenja.

Čišćenje Solid rešetke

Crnu mat Solid rešetku treba redovno čistiti kako bi se očuvali izgled površine i nesmetan prolazak vode.

Preporučeni postupak:

• pažljivo ukloniti rešetku
• ukloniti kosu i krupnije nečistoće
• očistiti proreze uz ivice
• isprati rešetku mlakom vodom
• prebrisati je mekom krpom
• očistiti unutrašnjost kanala
• izvaditi i očistiti sifon
• osušiti vidljivu površinu
• vratiti rešetku na predviđeno mesto

Za održavanje se preporučuju:

• meka krpa
• nežan sunđer
• meka četka
• mlaka voda
• blaga pH neutralna sredstva

Ne treba koristiti:

• metalne sunđere
• abrazivne praškove
• oštre metalne predmete
• jake kiseline
• agresivna sredstva sa hlorom
• koncentrovane rastvarače
• grube četke

Održavanje crne mat površine

Crna mat površina može učiniti tragove kamenca i osušenih kapljica vidljivijim, zbog čega se preporučuje redovno brisanje nakon upotrebe.

Nakon čišćenja površinu treba:

• dobro isprati čistom vodom
• prebrisati mekom krpom
• osušiti kako ne bi ostale mrlje
• očistiti bez jakog trljanja
• zaštititi od kontakta sa oštrim predmetima

Agresivna sredstva ne treba ostavljati na crnoj površini duže vreme.

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain C Blackline telo kanalice
• Solid pokrivnu rešetku
• crnu mat završnu obradu
• kanal nominalne dužine 885 mm
• horizontalnu obodnu flanšnu
• horizontalni priključak DN50
• demontažni sifonski uložak
• vodeni zatvarač visine 25 mm
• integrisani pad kanala
• nožice za nivelisanje
• šifru artikla 90109110

Artikal ne obuhvata:

• kanalizacionu cev
• hidroizolacionu traku
• hidroizolacionu masu
• lepak za pločice
• zaptivni materijal
• podne i zidne pločice
• tuš kabinu
• stakleni paravan
• tuš sistem
• slavinu
