Opis

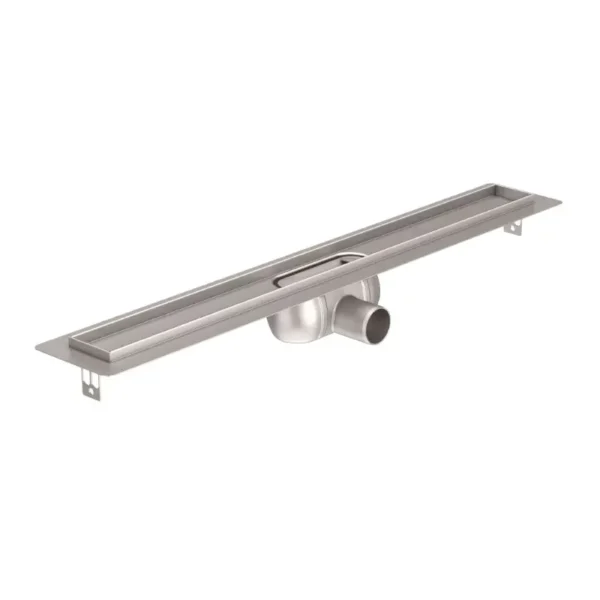

ACO ShowerDrain C telo tuš kanalice 58,5 cm H93 90108800

Telo linijske tuš kanalice dužine 58,5 cm

ACO ShowerDrain C 90108800 je telo linijske tuš kanalice dužine 585 mm, namenjeno za odvodnjavanje tuš prostora izvedenog u nivou poda. Kanalica se ugrađuje ispod završne podne obloge i omogućava formiranje tuš zone bez klasične tuš kade.

Dužina kanala od 58,5 cm odgovara manjim tuš prostorima i projektima u kojima je raspoloživa širina ograničena. Kanalica se može postaviti uz zid ili unutar površine tuš prostora, u zavisnosti od rasporeda instalacija, položaja kanalizacione cevi i planiranog pada poda.

Model predstavlja telo kanalice bez dekorativne rešetke. Odgovarajuća ACO ShowerDrain C rešetka dužine 58,5 cm bira se i kupuje posebno.

Serija ACO ShowerDrain C

ACO ShowerDrain C je sistem linijskih odvoda za tuš prostore izvedene u nivou poda. Sistem se sastoji od tela kanalice sa sifonom i posebno odabrane dekorativne rešetke.

Osnovne karakteristike serije:

• telo od nerđajućeg čelika
• zavarena konstrukcija
• horizontalna flanšna za hidroizolaciju
• centralno postavljen izliv
• horizontalni priključak DN50
• demontažni sifon
• pristup odvodu sa gornje strane
• integrisani pad unutar kanala
• različite raspoložive dužine
• više kompatibilnih dizajna rešetki
• mogućnost postavljanja uz zid
• mogućnost postavljanja unutar tuš površine
• jednostavno čišćenje i održavanje
• ispitivanje prema standardu EN 1253

Šifra artikla 90108800

Ovaj opis odnosi se isključivo na ACO ShowerDrain C telo tuš kanalice, šifra artikla 90108800.

Osnovni podaci:

• Proizvođač: ACO
• Serija: ShowerDrain C
• Šifra artikla: 90108800
• Dužina kanala: 585 mm
• Dužina: 58,5 cm
• Kompletna ugradna visina: 93 mm
• Visina vodenog zatvarača: 50 mm
• Priključak: DN50
• Flanšna: horizontalna
• Dekorativna rešetka: kupuje se posebno
• Nožice za nivelisanje: kupuju se posebno

Šifra artikla u nazivu proizvoda, opisima, meta podacima i SEO podacima za slike koristi se bez tačaka.

Dužina kanala 585 mm

Vidljiva dužina kanala iznosi 585 mm, odnosno 58,5 cm. Ukupna ugradna dužina konstrukcije iznosi približno 645 mm, zbog čega nominalnu dužinu kanala ne treba poistovećivati sa ukupnim prostorom potrebnim za montažu.

Pre kupovine i ugradnje potrebno je proveriti:

• završnu širinu tuš prostora
• ukupnu ugradnu dužinu kanalice
• položaj kanalizacione cevi
• položaj centralnog izliva
• raspoloživu dubinu poda
• debljinu estriha
• debljinu hidroizolacije
• debljinu lepka i pločica
• završnu visinu poda
• smer pada tuš površine
• dimenziju odgovarajuće rešetke
• položaj staklenog paravana

Pripremu poda treba izvesti prema tehničkom crtežu proizvoda i stvarnim merama na mestu montaže.

Kompletna ugradna visina 93 mm

Kompletna ugradna visina kanalice iznosi 93 mm. Ova mera obuhvata telo kanalice i standardni sifonski sklop sa vodenim zatvaračem visine 50 mm.

Pre ugradnje potrebno je proveriti da li podna konstrukcija obezbeđuje dovoljno prostora za:

• telo kanalice
• demontažni sifon
• horizontalni priključak DN50
• kanalizacionu cev
• potreban pad odvodne cevi
• noseći sloj poda
• estrih
• hidroizolaciju
• lepak za pločice
• završnu podnu oblogu

Kod renoviranja postojećeg kupatila raspoloživa dubina poda može predstavljati ograničenje, pa ugradnu visinu treba proveriti pre početka radova.

Horizontalna obodna flanšna

ACO ShowerDrain C 90108800 ima horizontalnu obodnu flanšnu za povezivanje sa podnim hidroizolacionim sistemom.

Flanšna omogućava:

• povezivanje kanalice sa hidroizolacionom masom
• postavljanje hidroizolacione trake
• obradu spoja kanalice i poda
• formiranje kontinuiranog hidroizolacionog sloja
• smanjenje rizika od prodora vode
• precizan završetak podnih pločica
• postavljanje kanalice uz zid
• postavljanje kanalice unutar tuš površine

Hidroizolaciona traka, hidroizolaciona masa i ostali elementi hidroizolacionog sistema nisu uključeni i obezbeđuju se posebno.

Telo od nerđajućeg čelika

Telo kanalice izrađeno je od nerđajućeg čelika, materijala prilagođenog redovnom kontaktu sa vodom i upotrebi u kupatilskim prostorima.

Prednosti nerđajućeg čelika:

• otpornost na vlagu
• stabilna konstrukcija
• higijenska površina
• dugotrajna upotreba
• jednostavno čišćenje
• kompatibilnost sa rešetkama od nerđajućeg čelika
• mogućnost uklanjanja površinskih naslaga
• uklapanje sa savremenom kupatilskom opremom

Površina kanalice obrađena je postupkom pikopasivizacije, koji doprinosi zaštiti nerđajućeg čelika od korozije.

Zavarena konstrukcija

Telo kanalice izrađeno je kao zavarena konstrukcija od nerđajućeg čelika. Ovakva izvedba smanjuje broj mehaničkih spojeva na telu kanala.

Zavarena konstrukcija doprinosi:

• stabilnosti tela kanalice
• manjem broju spojeva
• precizno oblikovanom kanalu
• pravilno formiranoj flanšni
• integrisanom padu prema odvodu
• jednostavnijem povezivanju sa hidroizolacijom
• dugotrajnoj upotrebi

Nepropusnost spoja kanalice sa kanalizacionom cevi i hidroizolacionim sistemom mora se proveriti pre završetka radova.

Širina kanala 70 mm

Širina kanala iznosi 70 mm. Horizontalna flanšna proširuje ukupnu konstrukcionu širinu proizvoda, što treba uzeti u obzir prilikom pripreme poda.

Prilikom postavljanja pločica potrebno je obezbediti:

• pravilan završetak pločica uz kanalicu
• ravnomerne fuge
• odgovarajući pad poda
• prostor za postavljanje rešetke
• mogućnost vađenja rešetke
• pravilno povezivanje flanšne sa hidroizolacijom
• stabilan oslonac tela kanalice
• pravilno zaptivanje spojeva

Odabrana rešetka mora odgovarati seriji ShowerDrain C i dužini kanala od 585 mm.

Integrisani pad kanala

Telo kanalice ima integrisani pad koji usmerava vodu prema centralno postavljenom sifonu i odvodu.

Integrisani pad doprinosi:

• usmeravanju vode prema sifonu
• smanjenom zadržavanju vode u kanalu
• jednostavnijem čišćenju
• pravilnom odvodnjavanju
• smanjenom taloženju nečistoća
• lakšem održavanju unutrašnjosti kanala

Integrisani pad kanalice ne zamenjuje potrebu za pravilnim padom podnih pločica prema linijskom odvodu.

Horizontalni priključak DN50

Kanalica ima horizontalni priključak DN50 postavljen na sredini tela kanala. Centralni položaj izliva treba uskladiti sa položajem kanalizacione cevi pre izrade estriha.

Pre povezivanja treba proveriti:

• položaj centralnog izliva
• pravac kanalizacione cevi
• prečnik priključka
• raspoloživu ugradnu visinu
• potreban pad odvodne cevi
• dužinu priključne cevi
• stabilnost spoja
• mogućnost provere nepropusnosti
• pristup odvodnom spoju

Spoj kanalice sa kanalizacionom cevi treba testirati pre zatvaranja podne konstrukcije.

Demontažni sifon

ACO ShowerDrain C telo kanalice isporučuje se sa demontažnim sifonom. Sifonski uložak može se izvaditi sa gornje strane nakon uklanjanja posebno kupljene dekorativne rešetke.

Demontažni sifon omogućava:

• pristup odvodu sa gornje strane
• jednostavnije čišćenje
• uklanjanje kose i nečistoća
• ispiranje sifonskog uloška
• pregled odvodne cevi
• proveru protoka
• održavanje bez uklanjanja pločica
• pristup dostupnom delu kanalizacione cevi

Sifon se može rastaviti radi čišćenja, a nakon održavanja mora se pravilno vratiti u predviđeni položaj.

Vodeni zatvarač visine 50 mm

Sifon ima vodeni zatvarač visine 50 mm. Voda zadržana u sifonu formira prepreku između kupatila i kanalizacione instalacije.

Vodeni zatvarač doprinosi zaštiti od neprijatnih mirisa dok se u sifonu nalazi dovoljna količina vode.

Kod tuš prostora koji se retko koriste voda može postepeno da ispari. U takvim slučajevima sifon treba dopuniti vodom ili koristiti kompatibilno dodatno rešenje za zaštitu od neprijatnih mirisa.

Kapacitet odvodnjavanja

ACO ShowerDrain C sistem ispitan je prema standardu EN 1253.

Deklarisane vrednosti protoka za ovu seriju su:

• Protok na ulazu u tuš: približno 0,4 l/s
• Protok pri montaži uz zid: do približno 0,6 l/s

Kapacitet odvoda treba uskladiti sa protokom ugrađenog tuš sistema, naročito kod velikih nadglavnih tuš ruža i sistema sa više izlaza vode.

Na stvarni protok utiču:

• pad kanalizacione cevi
• dužina odvodne instalacije
• čistoća sifona
• čistoća tela kanala
• pravilna montaža
• odabrana dekorativna rešetka
• stanje kanalizacione instalacije
• redovnost održavanja

Dekorativna rešetka nije uključena

ACO ShowerDrain C 90108800 predstavlja telo kanalice i isporučuje se bez dekorativne pokrivne rešetke.

Odgovarajuća rešetka dužine 58,5 cm bira se i kupuje posebno. Za ShowerDrain C sistem dostupni su različiti dizajni rešetki, uključujući varijante od nerđajućeg čelika i modele za ispunu keramikom.

Pre kupovine rešetke potrebno je proveriti:

• kompatibilnost sa serijom ShowerDrain C
• odgovarajuću dužinu od 585 mm
• širinu rešetke
• način oslanjanja
• dizajn površine
• završnu obradu
• mogućnost vađenja radi čišćenja

Rešetka druge dužine ili iz druge serije ne treba da se koristi bez potvrđene kompatibilnosti.

Nožice za nivelisanje nisu uključene

Nožice za nivelisanje nisu deo osnovnog artikla i kupuju se posebno.

Odgovarajući komplet nožica za ACO ShowerDrain C nosi šifru 90108856.

Nožice omogućavaju:

• podešavanje položaja kanalice
• precizno nivelisanje
• usklađivanje sa završnom visinom poda
• stabilizaciju tokom povezivanja odvoda
• održavanje položaja tokom izrade estriha
• pravilno postavljanje u odnosu na pad poda

Kanalica mora biti stabilno postavljena i pravilno pričvršćena pre izrade estriha.

Mrežica za kosu nije uključena

Mrežica za kosu nije deo osnovnog artikla i kupuje se posebno, ukoliko je kompatibilna sa odabranom konfiguracijom ShowerDrain C sistema.

Mrežica doprinosi:

• zadržavanju kose
• zadržavanju krupnijih nečistoća
• smanjenju količine nečistoća u sifonu
• jednostavnijem čišćenju
• smanjenju rizika od začepljenja
• očuvanju protoka kanalice

Mrežicu treba redovno vaditi i čistiti.

EasyStop suvi sifon nije uključen

ACO EasyStop suvi sifonski umetak nije deo osnovnog artikla. Pre kupovine dodatnog umetka potrebno je proveriti njegovu kompatibilnost sa sifonom koji ima vodeni zatvarač visine 50 mm.

Suvi sifonski umetak može biti koristan u:

• gostinskim kupatilima
• apartmanima
• vikendicama
• sezonskim objektima
• kupatilima koja se retko koriste
• prostorima sa podnim grejanjem

Ugradnja dodatnog umetka može uticati na kapacitet odvodnjavanja.

Montaža tela kanalice

Montažu ACO ShowerDrain C tela kanalice treba planirati pre izrade estriha, postavljanja hidroizolacije i završnih pločica.

Položaj kanalice treba uskladiti sa:

• dimenzijama tuš prostora
• položajem kanalizacione cevi
• položajem centralnog izliva
• raspoloživom dubinom poda
• završnom visinom pločica
• smerom pada tuš površine
• položajem staklenog paravana
• načinom postavljanja kanalice
• dimenzijom odabrane rešetke

Osnovni koraci montaže:

• proveriti dimenzije tuš prostora
• odrediti položaj kanalice
• pripremiti kanalizacionu cev DN50
• postaviti odgovarajuće nožice ili nosače
• precizno nivelisati kanalicu
• povezati horizontalni odvod
• proveriti stabilnost
• testirati protok
• proveriti nepropusnost
• povezati horizontalnu flanšnu sa hidroizolacijom
• izraditi estrih sa padom prema kanalici
• postaviti podne pločice
• završno obraditi spojeve
• postaviti posebno kupljenu dekorativnu rešetku

Montažu treba poveriti stručno osposobljenom instalateru.

Hidroizolacija tuš prostora

Horizontalna obodna flanšna mora biti pravilno povezana sa podnim hidroizolacionim sistemom.

Posebnu pažnju treba posvetiti:

• spoju kanalice i poda
• prelazu podne hidroizolacije prema zidovima
• unutrašnjim uglovima
• prodorima instalacija
• spojevima hidroizolacionih traka
• površini oko tela kanalice
• završetku hidroizolacije ispod pločica
• kritičnim prelazima između materijala

Hidroizolaciona traka, hidroizolaciona masa i drugi elementi obezbeđuju se posebno.

Provera funkcije i nepropusnosti

Pre zatvaranja podne konstrukcije potrebno je proveriti funkciju i nepropusnost kompletnog odvodnog sistema.

Treba kontrolisati:

• spoj kanalice i kanalizacione cevi
• spoj sifona
• položaj sifonskog uloška
• brzinu oticanja vode
• eventualno zadržavanje vode
• stabilnost kanalice
• pravilnu nivelaciju
• funkcionisanje vodenog zatvarača
• nepropusnost svih spojeva
• pad poda prema kanalici

Završne radove treba nastaviti tek nakon potvrde da sistem pravilno odvodi vodu i da nema curenja.

Čišćenje i održavanje

Telo kanalice, sifon i posebno kupljenu rešetku treba redovno čistiti kako bi se održao pravilan protok vode.

Preporučeni postupak:

• ukloniti dekorativnu rešetku
• ukloniti kosu i krupnije nečistoće
• izvaditi demontažni sifon
• rastaviti i isprati sifonski uložak
• očistiti unutrašnjost kanala
• proveriti odvodnu cev
• isprati sistem čistom vodom
• vratiti sifon u pravilan položaj
• ponovo postaviti rešetku
• proveriti protok

Za održavanje nerđajućeg čelika preporučuju se:

• meka krpa
• nežan sunđer
• čista mlaka voda
• blaga sredstva za nerđajući čelik

Ne treba koristiti:

• metalne sunđere
• abrazivne praškove
• agresivne kiseline
• jaka sredstva sa hlorom
• rastvarače
• oštre metalne predmete

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain C telo tuš kanalice dužine 585 mm
• horizontalnu obodnu flanšnu
• demontažni sifon
• vodeni zatvarač visine 50 mm
• horizontalni priključak DN50
• integrisani pad kanala
• šifru artikla 90108800

Artikal ne obuhvata:

• dekorativnu rešetku
• nožice za nivelisanje
• mrežicu za kosu
• EasyStop suvi sifonski umetak
• hidroizolacionu traku
• hidroizolacionu masu
• kanalizacionu cev
• zaptivni materijal
• lepak za pločice
• podne i zidne pločice
• stakleni paravan
• tuš kabinu
• tuš sistem
