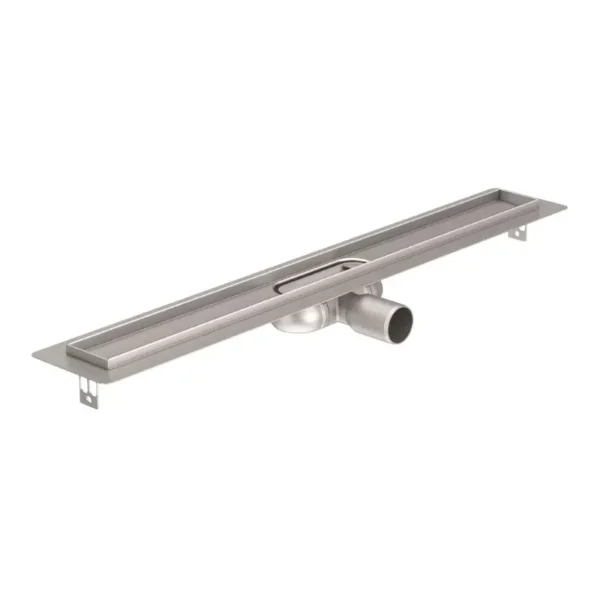

ACO ShowerDrain C telo tuš kanalice 58,5 cm H74 90108821

Telo linijske tuš kanalice dužine 58,5 cm

ACO ShowerDrain C 90108821 je telo linijske tuš kanalice dužine 585 mm, namenjeno za formiranje tuš prostora izvedenog u nivou poda. Kanalica se ugrađuje ispod završne podne obloge i omogućava linijsko odvodnjavanje bez korišćenja klasične tuš kade.

Dužina od 58,5 cm namenjena je manjim tuš zonama i kupatilima u kojima je raspoloživa širina ograničena. Kanalica može da se postavi neposredno uz zid ili unutar tuš površine, u zavisnosti od položaja kanalizacione instalacije, planiranog pada poda i načina izvođenja hidroizolacije.

Artikal predstavlja telo kanalice sa sifonom, ali bez dekorativne rešetke. Odgovarajuća ACO ShowerDrain C rešetka dužine 58,5 cm bira se i kupuje posebno.

Serija ACO ShowerDrain C

ACO ShowerDrain C je sistem linijskih odvoda namenjen za tuš prostore izvedene u nivou poda. Sistem omogućava kombinovanje tela kanalice sa različitim kompatibilnim dekorativnim rešetkama.

Osnovne karakteristike serije:

• telo kanalice od nerđajućeg čelika
• horizontalna flanšna za hidroizolaciju
• centralno postavljen horizontalni izliv
• priključak DN50
• demontažni sifonski uložak
• pristup odvodu sa gornje strane
• integrisani pad unutar kanala
• različite raspoložive dužine
• izbor kompatibilnih dekorativnih rešetki
• mogućnost montaže uz zid
• mogućnost montaže unutar tuš površine
• jednostavno čišćenje i održavanje
• ispitivanje prema standardu EN 1253

Šifra artikla 90108821

Ovaj opis odnosi se isključivo na ACO ShowerDrain C telo tuš kanalice, šifra artikla 90108821.

Osnovni podaci:

• Proizvođač: ACO
• Serija: ShowerDrain C
• Šifra artikla: 90108821
• Dužina kanala: 585 mm
• Dužina: 58,5 cm
• Kompletna ugradna visina: 74 mm
• Visina vodenog zatvarača: 25 mm
• Priključak: DN50
• Flanšna: horizontalna
• Rešetka: kupuje se posebno

Šifra artikla u nazivu proizvoda, opisima, meta podacima, ključnim rečima i SEO podacima za slike koristi se bez tačaka.

Dužina kanala 585 mm

Vidljiva dužina kanala iznosi 585 mm, odnosno 58,5 cm. Ukupna konstrukciona dužina sa bočnim delovima i obodnom flanšnom iznosi približno 645 mm.

Nominalnu dužinu kanala ne treba poistovećivati sa ukupnim prostorom potrebnim za montažu. Pre pripreme poda potrebno je proveriti tehnički crtež i stvarne dimenzije proizvoda.

Prilikom planiranja treba proveriti:

• završnu širinu tuš prostora
• ukupnu konstrukcionu dužinu kanalice
• položaj kanalizacione cevi
• položaj centralnog izliva
• raspoloživu dubinu poda
• debljinu estriha
• debljinu hidroizolacije
• debljinu lepka i pločica
• završnu visinu poda
• smer pada tuš površine
• dimenziju odgovarajuće rešetke
• položaj staklenog paravana

Kompletna ugradna visina 74 mm

Za prodajni opis koristi se kompletna ugradna visina od 74 mm. Proizvođačka tehnička mera osnovnog tela može se navoditi kao 69 mm, ali se pri planiranju kompletne ugradnje mora uzeti u obzir ukupna potrebna visina sistema.

Niska konstrukcija omogućava primenu u podovima sa ograničenom raspoloživom dubinom i kod određenih renoviranja postojećih kupatila.

Pre početka radova potrebno je obezbediti prostor za:

• telo kanalice
• demontažni sifonski sklop
• horizontalni priključak DN50
• kanalizacionu cev
• potreban pad odvodne cevi
• noseći sloj poda
• estrih
• hidroizolacioni sistem
• lepak za pločice
• završnu podnu oblogu

Raspoloživa dubina poda mora se proveriti pre izrade kanalizacione instalacije i estriha.

Sifon sa vodenim zatvaračem od 25 mm

Model je opremljen sifonom sa vodenim zatvaračem visine 25 mm. Niži vodeni zatvarač omogućava smanjenje ukupne ugradne visine kanalice.

Voda zadržana u sifonu formira prepreku između kupatila i kanalizacione instalacije i sprečava prolazak neprijatnih mirisa dok se u sifonu nalazi dovoljna količina vode.

Kod kupatila koja se retko koriste voda može postepeno da ispari. U takvim uslovima sifon treba povremeno dopuniti vodom ili ugraditi kompatibilni ACO EasyStop suvi sifonski umetak, koji se kupuje posebno.

Horizontalna obodna flanšna

ACO ShowerDrain C 90108821 ima horizontalnu obodnu flanšnu koja se prostire oko tela kanalice. Flanšna je namenjena za povezivanje kanalice sa podnim hidroizolacionim sistemom.

Horizontalna flanšna omogućava:

• povezivanje sa hidroizolacionom masom
• postavljanje hidroizolacione trake
• obradu spoja između kanalice i poda
• formiranje neprekinutog hidroizolacionog sloja
• smanjenje rizika od prodora vode
• precizan završetak podnih pločica
• montažu uz zid
• montažu unutar tuš površine

Hidroizolaciona traka, masa i ostali sistemski elementi nisu deo osnovnog artikla i obezbeđuju se posebno.

Telo od nerđajućeg čelika

Telo kanalice izrađeno je od nerđajućeg čelika, materijala prilagođenog redovnom kontaktu sa vodom i upotrebi u vlažnim kupatilskim prostorima.

Karakteristike nerđajućeg čelika:

• otpornost na vlagu
• stabilna konstrukcija
• higijenska površina
• dugotrajna upotreba
• jednostavno čišćenje
• mogućnost uklanjanja površinskih naslaga
• kompatibilnost sa rešetkama od nerđajućeg čelika
• uklapanje sa metalnim kupatilskim elementima

Za održavanje se preporučuju blaga sredstva namenjena nerđajućem čeliku.

Zavarena konstrukcija

Telo kanalice izrađeno je kao zavarena konstrukcija. Ovakva izvedba smanjuje broj mehaničkih spojeva na samom kanalu i doprinosi stabilnosti proizvoda.

Zavarena konstrukcija omogućava:

• stabilno telo kanalice
• manji broj spojeva
• precizno oblikovan kanal
• pravilno formiranu flanšnu
• integrisani pad prema odvodu
• jednostavnije povezivanje sa hidroizolacijom
• dugotrajnu upotrebu

Nepropusnost spoja sa kanalizacionom cevi i hidroizolacionim sistemom mora se testirati pre zatvaranja podne konstrukcije.

Širina kanala 70 mm

Širina samog kanala iznosi 70 mm, dok ukupna širina konstrukcije sa horizontalnom flanšnom iznosi približno 130 mm.

Prilikom postavljanja pločica treba obezbediti:

• pravilan završetak pločica uz kanalicu
• ravnomerne fuge
• odgovarajući pad poda
• prostor za postavljanje rešetke
• mogućnost vađenja rešetke
• stabilan oslonac tela kanalice
• pravilno povezivanje sa hidroizolacijom
• završno zaptivanje spojeva

Odabrana rešetka mora biti kompatibilna sa serijom ShowerDrain C i dužinom kanala od 585 mm.

Integrisani pad kanala

Telo kanalice ima fabrički integrisani pad kojim se voda usmerava prema centralno postavljenom sifonu.

Integrisani pad doprinosi:

• usmeravanju vode prema odvodu
• smanjenom zadržavanju vode u kanalu
• jednostavnijem čišćenju
• smanjenom taloženju nečistoća
• pravilnom radu sifona

Integrisani pad unutar kanalice ne zamenjuje potrebu za pravilno izvedenim padom poda i pločica prema linijskom odvodu.

Horizontalni priključak DN50

Kanalica ima horizontalni priključak DN50 postavljen na sredini tela kanala. Centralni položaj izliva treba uskladiti sa kanalizacionom instalacijom pre izrade estriha.

Pre povezivanja treba proveriti:

• položaj centralnog izliva
• pravac kanalizacione cevi
• prečnik priključka
• potreban pad odvodne cevi
• raspoloživu ugradnu visinu
• dužinu priključne cevi
• stabilnost spoja
• mogućnost provere nepropusnosti

Spoj kanalice sa kanalizacionom cevi treba testirati pre zatvaranja podne konstrukcije.

Demontažni sifon

Sifonski uložak može se izvaditi sa gornje strane nakon uklanjanja dekorativne rešetke. Time je omogućen pristup unutrašnjosti kanalice i dostupnom delu odvodne cevi.

Demontažni sifon omogućava:

• jednostavnije čišćenje
• uklanjanje kose i nečistoća
• ispiranje sifonskog uloška
• kontrolu prohodnosti odvoda
• pristup odvodnoj cevi
• redovno održavanje bez uklanjanja pločica

Nakon čišćenja sifonski uložak mora se pravilno vratiti u predviđeni položaj.

Kapacitet odvodnjavanja

ACO ShowerDrain C sistem ispitan je prema standardu EN 1253. Kapacitet odvodnjavanja zavisi od načina montaže i konfiguracije sistema.

Deklarisane vrednosti za ovu seriju su:

• Protok na ulazu u tuš: približno 0,4 l/s
• Protok pri montaži uz zid: do približno 0,6 l/s

Kapacitet odvoda treba uskladiti sa protokom ugrađene tuš opreme, posebno kod velikih nadglavnih tuš ruža i sistema sa više izlaza vode.

Na stvarni protok utiču:

• pad kanalizacione cevi
• dužina odvodne instalacije
• čistoća sifona
• čistoća kanala
• odabrana rešetka
• pravilna montaža
• stanje kanalizacione instalacije

Dekorativna rešetka nije uključena

ACO ShowerDrain C 90108821 predstavlja telo kanalice i isporučuje se bez dekorativne rešetke.

Odgovarajuća ShowerDrain C rešetka dužine 58,5 cm bira se i kupuje posebno. Dostupne su različite varijante koje se razlikuju prema dizajnu, obliku otvora i završnoj obradi.

Pre kupovine rešetke treba proveriti:

• kompatibilnost sa serijom ShowerDrain C
• odgovarajuću dužinu od 585 mm
• širinu rešetke
• način oslanjanja
• dizajn površine
• završnu obradu
• mogućnost vađenja radi čišćenja

Rešetka druge dužine ili iz druge serije ne treba da se koristi bez prethodne potvrde kompatibilnosti.

Nožice za nivelisanje

Nožice za nivelisanje nisu deo osnovnog artikla i kupuju se posebno. Kompatibilni komplet podesivih nožica za ShowerDrain C nosi šifru ACO 90108856.

Nožice omogućavaju:

• podešavanje položaja kanalice
• precizno nivelisanje
• usklađivanje sa završnom visinom poda
• stabilizaciju tokom povezivanja odvoda
• održavanje položaja tokom izrade estriha
• pravilno postavljanje u odnosu na pad poda

Kanalica mora biti stabilno postavljena pre izrade estriha i povezivanja sa hidroizolacionim sistemom.

Mrežica za kosu nije uključena

Mrežica za kosu nije deo osnovnog artikla i kupuje se posebno. Njena funkcija je zadržavanje kose i krupnijih nečistoća pre njihovog ulaska u sifon.

Korišćenje mrežice doprinosi:

• jednostavnijem čišćenju
• smanjenju količine kose u sifonu
• očuvanju protoka kanalice
• smanjenju rizika od začepljenja
• lakšem redovnom održavanju

Mrežicu treba redovno vaditi i čistiti.

EasyStop suvi sifon nije uključen

ACO EasyStop suvi sifonski umetak nije deo osnovne isporuke. Za nisku ShowerDrain C varijantu sa priključkom DN50 koristi se odgovarajući kompatibilni umetak, uz proveru prema tehničkoj dokumentaciji.

Suvi sifonski umetak pruža dodatnu zaštitu od neprijatnih mirisa kada voda iz standardnog vodenog zatvarača ispari.

Može biti koristan u:

• gostinskim kupatilima
• apartmanima
• vikendicama
• sezonskim objektima
• kupatilima koja se retko koriste
• prostorima sa podnim grejanjem

Montaža tela kanalice

Montažu ACO ShowerDrain C tela kanalice treba planirati pre izrade estriha, hidroizolacije i postavljanja završnih pločica.

Osnovni koraci montaže:

• proveriti raspoložive dimenzije tuš prostora
• odrediti položaj kanalice
• pripremiti kanalizacionu cev DN50
• postaviti odgovarajuće nožice ili nosače
• precizno nivelisati telo kanalice
• povezati horizontalni odvod
• proveriti stabilnost konstrukcije
• testirati protok vode
• proveriti nepropusnost spojeva
• povezati flanšnu sa hidroizolacijom
• izraditi estrih sa padom prema kanalici
• postaviti podne pločice
• završno zaptiti spojeve
• postaviti posebno kupljenu rešetku

Montažu treba poveriti stručno osposobljenom instalateru.

Hidroizolacija tuš prostora

Horizontalna obodna flanšna mora biti pravilno povezana sa podnim hidroizolacionim sistemom.

Posebnu pažnju treba posvetiti:

• spoju kanalice i poda
• prelazu hidroizolacije prema zidovima
• unutrašnjim uglovima
• prodorima instalacija
• preklapanju hidroizolacionih traka
• završetku hidroizolacije ispod pločica
• površini oko tela kanalice
• kritičnim spojevima različitih materijala

Hidroizolaciona masa, trake i ostali sistemski elementi nisu uključeni u osnovnu isporuku.

Provera funkcije i nepropusnosti

Pre zatvaranja podne konstrukcije potrebno je proveriti funkciju i nepropusnost kompletnog sistema.

Treba proveriti:

• spoj kanalice i kanalizacione cevi
• položaj sifonskog uloška
• brzinu oticanja vode
• eventualno zadržavanje vode
• stabilnost kanalice
• pravilnu nivelaciju
• nepropusnost svih spojeva
• funkcionisanje vodenog zatvarača
• pad poda prema kanalici

Završne radove treba nastaviti tek kada je potvrđeno da sistem pravilno odvodi vodu i da nema curenja.

Čišćenje i održavanje

Telo kanalice, sifon i posebno kupljenu rešetku treba redovno čistiti.

Preporučeni postupak:

• ukloniti dekorativnu rešetku
• ukloniti kosu i krupnije nečistoće
• izvaditi demontažni sifon
• isprati sifonski uložak
• očistiti unutrašnjost kanala
• proveriti prohodnost odvoda
• isprati sistem čistom vodom
• vratiti sifon u pravilan položaj
• ponovo postaviti rešetku

Za održavanje nerđajućeg čelika preporučuju se meka krpa, nežan sunđer, mlaka voda i blaga sredstva namenjena nerđajućem čeliku.

Ne treba koristiti metalne sunđere, abrazivne praškove, agresivne kiseline, jaka sredstva sa hlorom, rastvarače i oštre metalne predmete.

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain C telo tuš kanalice dužine 585 mm
• horizontalnu obodnu flanšnu
• demontažni sifon
• vodeni zatvarač visine 25 mm
• horizontalni priključak DN50
• integrisani pad kanala
• šifru artikla 90108821

Artikal ne obuhvata:

• dekorativnu rešetku
• nožice za nivelisanje
• mrežicu za kosu
• EasyStop suvi sifonski umetak
• hidroizolacionu traku
• hidroizolacionu masu
• kanalizacionu cev
• zaptivni materijal
• lepak za pločice
• podne i zidne pločice
• stakleni paravan
• tuš kabinu
• tuš sistem
