ACO ShowerDrain C telo tuš kanalice 78,5 cm H74 90108823

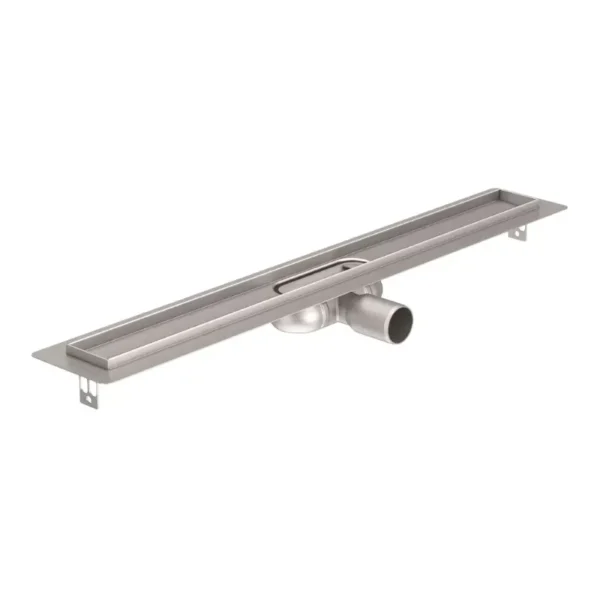

Telo linijske tuš kanalice dužine 78,5 cm

ACO ShowerDrain C 90108823 je telo linijske tuš kanalice dužine 785 mm, namenjeno za formiranje tuš prostora izvedenog u nivou poda. Kanalica se ugrađuje u podnu konstrukciju i omogućava linijsko odvodnjavanje bez korišćenja klasične tuš kade.

Dužina od 78,5 cm odgovara tuš zonama širine približno 80 cm. Telo kanalice može se postaviti uz zid ili unutar površine tuš prostora, u zavisnosti od rasporeda instalacija, položaja kanalizacione cevi i planiranog pada poda.

Model se isporučuje bez dekorativne rešetke. Odgovarajuća ACO ShowerDrain C rešetka dužine 78,5 cm bira se i kupuje posebno prema dizajnu i završnoj obradi kupatila.

Serija ACO ShowerDrain C

ACO ShowerDrain C je sistem linijskih odvoda namenjen za tuš prostore izvedene u nivou poda. Sistem se sastoji od tela kanalice sa sifonom i posebno odabrane dekorativne rešetke.

Karakteristike ShowerDrain C sistema:

• telo od nerđajućeg čelika
• linijsko odvodnjavanje tuš prostora
• horizontalna flanšna za hidroizolaciju
• horizontalni priključak DN50
• centralno postavljen izliv
• demontažni sifon
• pristup odvodu sa gornje strane
• integrisani pad unutar kanala
• različite raspoložive dužine
• više dizajna dekorativnih rešetki
• mogućnost postavljanja uz zid
• mogućnost postavljanja unutar tuš površine
• jednostavno čišćenje i održavanje

Šifra artikla 90108823

Ovaj opis odnosi se isključivo na ACO ShowerDrain C telo tuš kanalice, šifra artikla 90108823.

Osnovni podaci:

• Proizvođač: ACO
• Serija: ShowerDrain C
• Šifra artikla: 90108823
• Dužina kanala: 785 mm
• Dužina: 78,5 cm
• Kompletna ugradna visina: 74 mm
• Visina vodenog zatvarača: 25 mm
• Priključak: DN50
• Flanšna: horizontalna
• Dekorativna rešetka: kupuje se posebno

Šifra se u nazivu proizvoda, opisima, meta podacima, ključnim rečima i SEO podacima za slike koristi bez tačaka.

Dužina kanala 785 mm

Dužina kanala iznosi 785 mm, odnosno 78,5 cm. Ova dimenzija namenjena je tuš prostorima širine približno 80 cm, uz obaveznu proveru ukupnih konstrukcionih mera pre pripreme poda.

Nominalnu dužinu kanala ne treba poistovećivati sa ukupnim prostorom potrebnim za montažu. Prilikom planiranja treba uzeti u obzir telo kanalice, horizontalnu flanšnu i prostor potreban za povezivanje odvodne instalacije.

Pre kupovine i ugradnje treba proveriti:

• završnu širinu tuš prostora
• ukupne konstrukcione mere kanalice
• položaj kanalizacione cevi
• položaj centralnog izliva
• raspoloživu dubinu poda
• debljinu estriha
• debljinu hidroizolacije
• debljinu lepka i pločica
• završnu visinu poda
• smer pada tuš površine
• dimenziju odgovarajuće rešetke
• položaj staklenog paravana

Pripremu prostora treba izvesti prema tehničkom crtežu proizvoda i stvarnim merama na mestu montaže.

Kompletna ugradna visina 74 mm

Kompletna ugradna visina kanalice iznosi 74 mm. Ova vrednost predstavlja ukupnu visinu potrebnu za postavljanje tela kanalice sa sifonskim sklopom.

Niska konstrukcija omogućava korišćenje u projektima u kojima je raspoloživa dubina poda ograničena. U odnosu na H93 varijantu iste dužine, ovaj model ima niži sifonski sklop i zahteva manje prostora u podnoj konstrukciji.

Pre montaže treba proveriti da li podna konstrukcija obezbeđuje dovoljno prostora za:

• telo kanalice
• demontažni sifon
• horizontalni priključak DN50
• kanalizacionu cev
• potreban pad odvodne cevi
• noseći sloj poda
• estrih
• hidroizolaciju
• lepak za pločice
• završnu podnu oblogu

Kod renoviranja kupatila raspoloživa dubina poda mora se proveriti pre početka građevinskih radova.

Horizontalna obodna flanšna

ACO ShowerDrain C 90108823 ima horizontalnu obodnu flanšnu koja se prostire oko tela kanalice. Flanšna je namenjena za povezivanje kanalice sa podnim hidroizolacionim sistemom.

Horizontalna flanšna omogućava:

• povezivanje sa hidroizolacionom masom
• postavljanje hidroizolacione trake
• pravilnu obradu spoja kanalice i poda
• formiranje kontinuiranog hidroizolacionog sloja
• smanjenje rizika od prodora vode
• precizan završetak podnih pločica
• postavljanje kanalice uz zid
• postavljanje kanalice unutar tuš površine
• stabilno povezivanje sa okolnom podnom konstrukcijom

Hidroizolaciona traka, hidroizolaciona masa i ostali elementi sistema nisu deo osnovnog artikla i obezbeđuju se posebno.

Telo od nerđajućeg čelika

Telo kanalice izrađeno je od nerđajućeg čelika, materijala prilagođenog dugotrajnoj upotrebi u vlažnim kupatilskim prostorima.

Prednosti nerđajućeg čelika:

• otpornost na vlagu
• stabilna konstrukcija
• higijenska površina
• dugotrajna upotreba
• jednostavno čišćenje
• otpornost na uobičajene uslove u kupatilu
• kompatibilnost sa rešetkama od nerđajućeg čelika
• mogućnost uklanjanja površinskih naslaga
• uklapanje sa savremenom kupatilskom opremom

Za održavanje se preporučuju blaga sredstva namenjena površinama od nerđajućeg čelika.

Zavarena konstrukcija

Telo kanalice izrađeno je kao potpuno zavarena konstrukcija od nerđajućeg čelika. Ovakva izvedba smanjuje broj mehaničkih spojeva na telu kanala.

Prednosti zavarene konstrukcije:

• stabilno telo kanalice
• manji broj spojeva
• precizno oblikovan kanal
• pravilno formirana flanšna
• integrisani pad prema odvodu
• dugotrajna upotreba
• jednostavnije povezivanje sa hidroizolacijom
• smanjen rizik od curenja kroz telo kanala

Nepropusnost spoja sa kanalizacionom cevi i hidroizolacionim sistemom mora se proveriti pre završetka radova.

Širina kanala 70 mm

Širina kanala iznosi 70 mm. Telo je oblikovano tako da prihvati vodu sa podne površine i usmeri je prema centralno postavljenom odvodu.

Prilikom postavljanja pločica treba obezbediti:

• pravilan završetak pločica uz kanalicu
• ravnomerne fuge
• odgovarajući pad poda
• prostor za postavljanje rešetke
• mogućnost vađenja rešetke
• pravilno povezivanje flanšne sa hidroizolacijom
• stabilan oslonac tela kanalice
• pravilno zaptivanje spojeva

Odabrana rešetka mora odgovarati seriji ShowerDrain C i dužini kanala od 785 mm.

Integrisani pad kanala

Telo kanalice ima fabrički integrisani pad koji usmerava vodu prema centralno postavljenom sifonu i odvodu.

Integrisani pad doprinosi:

• usmeravanju vode prema sifonu
• smanjenom zadržavanju vode u kanalu
• jednostavnijem čišćenju
• pravilnom odvodnjavanju
• smanjenom taloženju nečistoća
• lakšem održavanju unutrašnjosti kanala

Integrisani pad unutar tela kanalice ne zamenjuje potrebu za pravilnim padom poda tuš prostora prema linijskom odvodu.

Za pravilno funkcionisanje potrebno je:

• precizno nivelisati kanalicu
• obezbediti pad poda prema kanalu
• pravilno povezati odvod DN50
• testirati protok pre završetka radova
• redovno čistiti kanal i sifon
• koristiti kompatibilnu dekorativnu rešetku

Horizontalni priključak DN50

Kanalica ima horizontalni priključak DN50, postavljen na sredini tela kanala. Centralni položaj izliva treba uskladiti sa kanalizacionom instalacijom pre izrade estriha.

Pre povezivanja treba proveriti:

• položaj centralnog izliva
• pravac kanalizacione cevi
• prečnik priključka
• raspoloživu ugradnu visinu
• potreban pad odvodne cevi
• dužinu kanalizacionog priključka
• stabilnost spoja
• mogućnost provere nepropusnosti
• pristup odvodnom spoju

Spoj kanalice sa kanalizacionom cevi treba testirati pre zatvaranja podne konstrukcije.

Demontažni sifon

ACO ShowerDrain C telo kanalice isporučuje se sa demontažnim sifonom. Sifonski uložak može se izvaditi sa gornje strane nakon uklanjanja posebno kupljene dekorativne rešetke.

Demontažni sifon omogućava:

• pristup odvodu sa gornje strane
• jednostavnije čišćenje
• uklanjanje kose i nečistoća
• ispiranje sifonskog uloška
• pregled odvodne cevi
• proveru protoka
• redovno održavanje bez uklanjanja pločica
• pristup dostupnom delu kanalizacione cevi

Nakon čišćenja sifonski uložak treba pravilno vratiti u predviđeni položaj.

Vodeni zatvarač visine 25 mm

Sifon ima vodeni zatvarač visine 25 mm. Voda zadržana u sifonu formira barijeru između unutrašnjosti kupatila i kanalizacione instalacije.

Niži vodeni zatvarač omogućava manju kompletnu ugradnu visinu kanalice. Kod tuš prostora koji se redovno koriste voda u sifonu održava zaštitu od neprijatnih mirisa.

Kod kupatila koja se retko koriste voda može postepeno da ispari. U takvim uslovima može se koristiti kompatibilni ACO EasyStop suvi sifonski umetak, koji se kupuje posebno uz prethodnu proveru kompatibilnosti.

Pristup odvodnoj cevi sa gornje strane

Nakon uklanjanja dekorativne rešetke i demontažnog sifona omogućen je pristup odvodnoj cevi sa gornje strane.

Ovakva konstrukcija olakšava:

• uklanjanje kose
• ispiranje sifona
• kontrolu prohodnosti odvoda
• uklanjanje manjih prepreka
• pregled unutrašnjosti kanalice
• redovno servisiranje
• održavanje bez demontaže poda
• čišćenje dostupnog dela kanalizacione cevi

Dekorativna rešetka mora biti uklonjiva kako bi pristup sifonu i odvodnoj cevi ostao omogućen.

Dekorativna rešetka nije uključena

ACO ShowerDrain C 90108823 predstavlja telo tuš kanalice i isporučuje se bez dekorativne pokrivne rešetke.

Odgovarajuća rešetka dužine 78,5 cm bira se i kupuje posebno. Dostupni dizajni omogućavaju usklađivanje izgleda kanalice sa slavinama, profilima tuš kabine i ostalom kupatilskom opremom.

Pre kupovine rešetke treba proveriti:

• kompatibilnost sa serijom ShowerDrain C
• odgovarajuću dužinu od 785 mm
• širinu rešetke
• način oslanjanja
• dizajn površine
• završnu obradu
• mogućnost vađenja radi čišćenja

Rešetka druge dužine ili iz druge ACO serije ne treba da se koristi bez potvrđene kompatibilnosti.

Nožice za nivelisanje

Nožice za nivelisanje nisu deo osnovnog tela kanalice i kupuju se posebno, ukoliko nisu uključene u konkretno fabričko pakovanje.

Nožice omogućavaju:

• podešavanje položaja kanalice
• precizno horizontalno nivelisanje
• usklađivanje sa završnom visinom poda
• stabilizaciju tokom povezivanja odvoda
• održavanje položaja tokom izrade estriha
• pravilno postavljanje u odnosu na pad poda

Kanalica mora biti stabilno postavljena i pravilno pričvršćena pre izrade estriha.

Mrežica za kosu nije uključena

Mrežica za kosu nije deo osnovnog artikla i kupuje se posebno, ukoliko je kompatibilna sa odabranom konfiguracijom ShowerDrain C sistema.

Mrežica doprinosi:

• zadržavanju kose
• zadržavanju krupnijih nečistoća
• smanjenju količine nečistoća u sifonu
• jednostavnijem čišćenju
• smanjenju rizika od začepljenja
• očuvanju protoka kanalice

Mrežicu treba redovno vaditi i čistiti jer nakupljene nečistoće mogu smanjiti protok vode.

EasyStop suvi sifon nije uključen

ACO EasyStop suvi sifonski umetak nije deo osnovne isporuke. Namenjen je za dodatnu zaštitu od neprijatnih mirisa kada se vodeni zatvarač isuši.

Može biti koristan u:

• gostinskim kupatilima
• apartmanima
• vikendicama
• sezonskim objektima
• kupatilima koja se retko koriste
• tuš prostorima sa podnim grejanjem

Ugradnja suvog sifonskog umetka može uticati na kapacitet odvoda, pa je potrebno proveriti tehničku kompatibilnost kompletnog sistema.

Montaža tela kanalice

Montažu ACO ShowerDrain C tela kanalice treba planirati pre izrade estriha, postavljanja hidroizolacije i završnih pločica.

Položaj kanalice treba uskladiti sa:

• dimenzijama tuš prostora
• položajem kanalizacione cevi
• položajem centralnog izliva
• raspoloživom dubinom poda
• završnom visinom pločica
• smerom pada tuš površine
• položajem staklenog paravana
• načinom postavljanja uz zid ili unutar poda
• dimenzijom odabrane rešetke

Osnovni koraci montaže:

• proveriti dimenzije tuš prostora
• odrediti položaj kanalice
• pripremiti kanalizacionu cev DN50
• postaviti odgovarajuće nožice ili nosače
• precizno nivelisati kanal
• povezati horizontalni odvod
• proveriti stabilnost
• testirati protok
• proveriti nepropusnost
• povezati horizontalnu flanšnu sa hidroizolacijom
• izraditi estrih sa padom prema kanalici
• postaviti podne pločice
• završno obraditi spojeve
• postaviti posebno kupljenu dekorativnu rešetku

Montažu treba poveriti stručno osposobljenom instalateru.

Hidroizolacija tuš prostora

Pravilno izvedena hidroizolacija ključna je za pouzdanu montažu linijske tuš kanalice. Horizontalna flanšna mora biti potpuno povezana sa hidroizolacionim slojem poda.

Posebnu pažnju treba posvetiti:

• spoju kanalice i poda
• prelazu podne hidroizolacije prema zidovima
• unutrašnjim uglovima
• prodorima instalacija
• spojevima hidroizolacionih traka
• površini oko tela kanalice
• završetku hidroizolacije ispod pločica
• kritičnim prelazima između različitih materijala

Hidroizolaciju treba izvesti sistemskim materijalima prema pravilima struke.

Provera funkcije i nepropusnosti

Pre završnog zatvaranja podne konstrukcije potrebno je proveriti funkciju i nepropusnost kompletnog odvodnog sistema.

Treba kontrolisati:

• spoj kanalice i kanalizacione cevi
• spoj sifona
• položaj sifonskog uloška
• brzinu oticanja vode
• eventualno zadržavanje vode
• stabilnost kanalice
• pravilnu nivelaciju
• funkcionisanje vodenog zatvarača
• nepropusnost svih spojeva
• pad poda prema kanalici

Završne radove treba nastaviti tek nakon potvrde da sistem pravilno odvodi vodu i da nema curenja.

Čišćenje i održavanje

Telo kanalice, sifon i posebno kupljenu rešetku treba redovno čistiti kako bi se održao pravilan protok vode.

Preporučeni postupak:

• ukloniti dekorativnu rešetku
• ukloniti kosu i krupnije nečistoće
• izvaditi demontažni sifon
• isprati sifonski uložak
• očistiti unutrašnjost kanala
• proveriti odvodnu cev
• isprati sistem čistom vodom
• vratiti sifon u pravilan položaj
• ponovo postaviti rešetku
• proveriti protok

Za održavanje nerđajućeg čelika preporučuju se:

• meka krpa
• nežan sunđer
• čista mlaka voda
• blaga sredstva za nerđajući čelik

Ne treba koristiti:

• metalne sunđere
• abrazivne praškove
• agresivne kiseline
• jaka sredstva sa hlorom
• rastvarače
• oštre metalne predmete

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain C telo tuš kanalice dužine 785 mm
• horizontalnu obodnu flanšnu
• demontažni sifon
• vodeni zatvarač visine 25 mm
• horizontalni priključak DN50
• integrisani pad kanala
• šifru artikla 90108823

Artikal ne obuhvata:

• dekorativnu rešetku
• nožice za nivelisanje
• mrežicu za kosu
• EasyStop suvi sifonski umetak
• hidroizolacionu traku
• hidroizolacionu masu
• kanalizacionu cev
• zaptivni materijal
• lepak za pločice
• podne i zidne pločice
• stakleni paravan
• tuš kabinu
• tuš sistem
