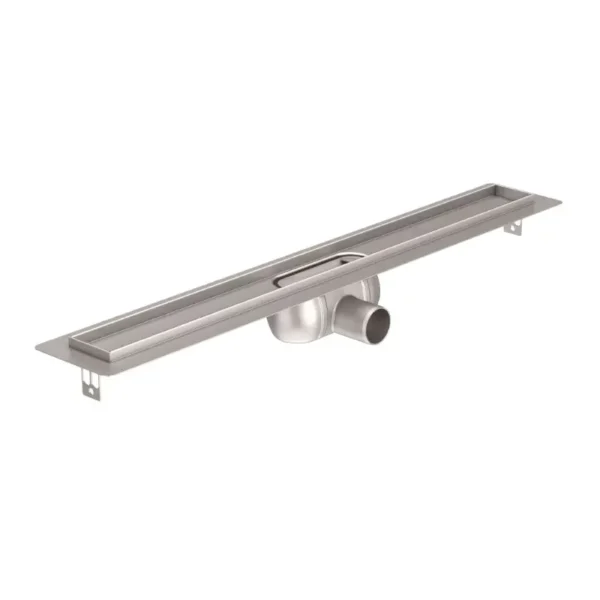

ACO ShowerDrain C telo tuš kanalice 98,5 cm H93 90108804

Telo linijske tuš kanalice dužine 98,5 cm

ACO ShowerDrain C 90108804 je telo linijske tuš kanalice dužine 985 mm, namenjeno za formiranje tuš prostora izvedenog u nivou poda. Kanalica se ugrađuje ispod završne podne obloge i omogućava odvodnjavanje vode bez korišćenja klasične tuš kade.

Dužina od 98,5 cm pogodna je za prostranije tuš zone širine približno 100 cm. Telo kanalice može se postaviti neposredno uz zid ili unutar površine tuš prostora, u zavisnosti od rasporeda instalacija, planiranog pada poda i načina izvođenja hidroizolacije.

Model se isporučuje bez dekorativne rešetke. Odgovarajuća ACO ShowerDrain C rešetka dužine 98,5 cm bira se i kupuje posebno prema željenom dizajnu i završnoj obradi.

Serija ACO ShowerDrain C

ACO ShowerDrain C predstavlja sistem linijskih odvoda namenjenih za tuš prostore izvedene u nivou poda. Sistem se sastoji od tela kanalice sa odvodnim sifonom i posebno odabrane dekorativne rešetke.

Karakteristike ShowerDrain C sistema:

• telo od nerđajućeg čelika
• linijsko odvodnjavanje tuš prostora
• horizontalna flanšna za hidroizolaciju
• centralno postavljen odvod
• horizontalni priključak DN50
• demontažni sifon
• pristup odvodnoj cevi sa gornje strane
• integrisani pad unutar kanala
• različite raspoložive dužine
• više dizajna dekorativnih rešetki
• mogućnost postavljanja uz zid
• mogućnost postavljanja unutar tuš površine
• jednostavno čišćenje i održavanje

Šifra artikla 90108804

Ovaj opis odnosi se isključivo na ACO ShowerDrain C telo tuš kanalice, šifra artikla 90108804.

Osnovni podaci:

• Proizvođač: ACO
• Serija: ShowerDrain C
• Šifra artikla: 90108804
• Dužina kanala: 985 mm
• Dužina: 98,5 cm
• Kompletna ugradna visina: 93 mm
• Visina vodenog zatvarača: 50 mm
• Priključak: DN50
• Flanšna: horizontalna
• Dekorativna rešetka: kupuje se posebno
• Nožice za nivelisanje: kupuju se posebno

Šifra se u nazivu proizvoda, opisima, meta podacima, ključnim rečima i SEO podacima za slike koristi bez tačaka.

Dužina kanala 985 mm

Dužina vidljivog kanala iznosi 985 mm, odnosno 98,5 cm. Ova dimenzija pogodna je za tuš prostore širine približno 100 cm, uz obaveznu proveru ukupnih konstrukcionih mera pre pripreme poda.

Nominalna dužina kanala ne mora biti jednaka ukupnom prostoru potrebnom za ugradnju. Potrebno je uzeti u obzir bočne delove tela, flanšnu i prostor za povezivanje odvodne instalacije.

Pre kupovine i ugradnje treba proveriti:

• završnu širinu tuš prostora
• ukupnu konstrukcionu dužinu kanalice
• položaj kanalizacione cevi
• položaj centralnog izliva
• raspoloživu dubinu poda
• debljinu estriha
• debljinu hidroizolacije
• debljinu lepka i pločica
• završnu visinu poda
• smer pada tuš površine
• dimenziju odgovarajuće rešetke
• položaj staklenog paravana

Pripremu prostora treba izvesti prema tehničkom crtežu proizvoda i stvarnim merama na mestu montaže.

Kompletna ugradna visina 93 mm

Kompletna ugradna visina kanalice iznosi približno 93 mm. Ova mera odnosi se na konstrukciju sa sifonom koji ima vodeni zatvarač visine 50 mm.

Pre montaže potrebno je proveriti da li podna konstrukcija obezbeđuje dovoljno prostora za:

• telo kanalice
• demontažni sifon
• horizontalni priključak DN50
• kanalizacionu cev
• potreban pad odvodne cevi
• noseći sloj poda
• estrih
• hidroizolaciju
• lepak za pločice
• završnu podnu oblogu

Kod renoviranja postojećeg kupatila raspoloživa dubina poda može predstavljati ograničenje. Ugradnu visinu treba proveriti pre početka građevinskih radova.

Horizontalna obodna flanšna

ACO ShowerDrain C 90108804 ima široku horizontalnu flanšnu koja se prostire oko tela kanalice. Namenjena je za pravilno povezivanje kanalice sa podnim hidroizolacionim sistemom.

Horizontalna flanšna omogućava:

• povezivanje sa hidroizolacionom masom
• postavljanje zaptivnih traka
• obradu spoja kanalice i poda
• formiranje kontinuiranog hidroizolacionog sloja
• smanjenje rizika od prodora vode
• precizan završetak podnih pločica
• montažu uz zid
• montažu unutar tuš površine
• stabilno povezivanje sa okolnom podnom konstrukcijom

Hidroizolaciona traka, masa i ostali elementi hidroizolacionog sistema nisu uključeni i obezbeđuju se posebno.

Telo od nerđajućeg čelika

Telo kanalice izrađeno je od nerđajućeg čelika, materijala prilagođenog dugotrajnoj upotrebi u vlažnim kupatilskim prostorima.

Prednosti nerđajućeg čelika:

• otpornost na vlagu
• čvrsta i stabilna konstrukcija
• higijenska površina
• dugotrajna upotreba
• jednostavno čišćenje
• otpornost na uobičajene uslove u kupatilu
• povezivanje sa rešetkama od nerđajućeg čelika
• mogućnost uklanjanja površinskih naslaga
• savremen izgled

Za održavanje se preporučuju blaga sredstva namenjena površinama od nerđajućeg čelika.

Zavarena konstrukcija

Telo kanalice izrađeno je kao zavarena konstrukcija od nerđajućeg čelika. Ovakva izvedba smanjuje broj mehaničkih spojeva na samom telu kanala.

Prednosti zavarene konstrukcije:

• stabilno telo kanalice
• manji broj spojeva
• precizno oblikovan kanal
• pravilno formirana flanšna
• integrisani pad prema odvodu
• dugotrajna upotreba
• jednostavnije povezivanje sa hidroizolacijom
• smanjen rizik od curenja kroz telo kanala

Nepropusnost spoja sa kanalizacionom cevi i hidroizolacionim sistemom mora biti proverena pre završetka radova.

Širina kanala 70 mm

Širina kanala iznosi 70 mm. Telo je oblikovano tako da prihvati vodu sa podne površine i usmeri je prema centralno postavljenom odvodu.

Prilikom postavljanja pločica treba obezbediti:

• pravilan završetak pločica uz kanalicu
• ravnomerne fuge
• odgovarajući pad poda
• prostor za postavljanje rešetke
• mogućnost vađenja rešetke
• pravilno povezivanje flanšne sa hidroizolacijom
• stabilan oslonac tela kanalice
• pravilno zaptivanje spojeva

Odabrana rešetka mora odgovarati seriji ShowerDrain C i dužini kanala od 985 mm.

Integrisani pad kanala

Telo kanalice ima fabrički integrisani pad koji usmerava vodu prema centralno postavljenom sifonu i odvodu.

Integrisani pad doprinosi:

• usmeravanju vode prema sifonu
• smanjenom zadržavanju vode u kanalu
• jednostavnijem čišćenju
• pravilnom odvodnjavanju
• smanjenom taloženju nečistoća
• lakšem održavanju unutrašnjosti kanala

Integrisani pad unutar tela kanalice ne zamenjuje potrebu za pravilnim padom poda tuš prostora prema linijskom odvodu.

Za pravilnu funkciju potrebno je:

• precizno nivelisati kanalicu
• obezbediti pad poda prema kanalu
• pravilno povezati odvod DN50
• testirati protok pre završetka radova
• redovno čistiti kanal i sifon
• koristiti kompatibilnu dekorativnu rešetku

Horizontalni priključak DN50

Kanalica ima horizontalni priključak DN50, postavljen na sredini tela kanala. Centralni položaj izliva treba uskladiti sa kanalizacionom instalacijom pre izrade estriha.

Pre povezivanja treba proveriti:

• položaj centralnog izliva
• pravac kanalizacione cevi
• prečnik priključka
• raspoloživu ugradnu visinu
• potreban pad odvodne cevi
• dužinu kanalizacionog priključka
• stabilnost spoja
• mogućnost provere nepropusnosti
• pristup odvodnom spoju

Spoj sa kanalizacionom cevi treba testirati pre zatvaranja podne konstrukcije.

Demontažni sifon

ACO ShowerDrain C telo kanalice isporučuje se sa demontažnim sifonom. Sifonski uložak može se izvaditi sa gornje strane nakon uklanjanja posebno kupljene dekorativne rešetke.

Demontažni sifon omogućava:

• pristup odvodu sa gornje strane
• jednostavnije čišćenje
• uklanjanje kose i nečistoća
• ispiranje sifonskog uloška
• pregled odvodne cevi
• proveru protoka
• redovno održavanje bez uklanjanja pločica
• pristup kanalizacionoj cevi
• ponovno pravilno postavljanje nakon čišćenja

Vodeni zatvarač visine 50 mm

Sifon ima vodeni zatvarač visine 50 mm. Voda zadržana u sifonu formira prepreku između unutrašnjosti kupatila i kanalizacione instalacije.

Veći vodeni zatvarač doprinosi pouzdanoj zaštiti od neprijatnih mirisa, pod uslovom da se u sifonu nalazi dovoljna količina vode.

Kod tuš prostora koji se retko koriste voda u sifonu može postepeno da ispari. Sifon zato treba povremeno dopuniti vodom ili koristiti odgovarajući dodatni sistem zaštite od mirisa, uz proveru kompatibilnosti.

Pristup odvodnoj cevi sa gornje strane

Nakon uklanjanja dekorativne rešetke i demontažnog sifona omogućen je pristup odvodnoj cevi sa gornje strane.

Ovakva konstrukcija olakšava:

• uklanjanje kose
• ispiranje sifona
• kontrolu prohodnosti odvoda
• uklanjanje manjih prepreka
• pregled unutrašnjosti kanalice
• redovno servisiranje
• održavanje bez demontaže poda
• čišćenje dostupnog dela kanalizacione cevi

Dekorativna rešetka mora biti uklonjiva kako bi pristup sifonu i odvodnoj cevi ostao omogućen.

Dekorativna rešetka nije uključena

ACO ShowerDrain C 90108804 predstavlja telo tuš kanalice i isporučuje se bez dekorativne pokrivne rešetke.

Odgovarajuća rešetka dužine 98,5 cm bira se i kupuje posebno. Dostupni dizajni mogu obuhvatati Wave, Square, Slot, Massive, Tile i druge kompatibilne varijante.

Pre kupovine rešetke potrebno je proveriti:

• kompatibilnost sa serijom ShowerDrain C
• odgovarajuću dužinu od 985 mm
• širinu rešetke
• način oslanjanja
• dizajn površine
• završnu obradu
• mogućnost vađenja radi čišćenja

Rešetka druge dužine ili iz druge ACO serije ne treba da se koristi bez potvrđene kompatibilnosti.

Nožice za nivelisanje nisu uključene

Nožice za nivelisanje nisu uključene u osnovni artikal i kupuju se posebno.

Za ovaj model mogu se koristiti odgovarajuće ACO ShowerDrain C nožice za nivelisanje, šifra 90108856, uz proveru kompatibilnosti sa konkretnim pakovanjem.

Nožice omogućavaju:

• podešavanje položaja kanalice
• precizno nivelisanje
• usklađivanje sa završnom visinom poda
• stabilizaciju tokom povezivanja odvoda
• održavanje položaja tokom izrade estriha
• pravilno postavljanje u odnosu na pad poda

Kanalica mora biti stabilno postavljena i pravilno pričvršćena pre izrade estriha.

Mrežica za kosu nije uključena

Mrežica za kosu nije uključena u osnovni artikal i kupuje se posebno, ukoliko je kompatibilna sa izabranim ShowerDrain C sistemom.

Mrežica doprinosi:

• zadržavanju kose
• zadržavanju krupnijih nečistoća
• smanjenju količine nečistoća u sifonu
• jednostavnijem čišćenju
• smanjenju rizika od začepljenja
• očuvanju protoka kanalice

Mrežicu treba redovno vaditi i čistiti jer nakupljene nečistoće mogu smanjiti protok vode.

Montaža tela kanalice

Montažu ACO ShowerDrain C tela kanalice treba planirati pre izrade estriha, postavljanja hidroizolacije i završnih pločica.

Položaj kanalice treba uskladiti sa:

• dimenzijama tuš prostora
• položajem kanalizacione cevi
• položajem centralnog izliva
• završnom visinom poda
• debljinom podnih pločica
• smerom pada tuš površine
• pozicijom staklenog paravana
• načinom montaže uz zid ili u podnoj površini
• dimenzijom odabrane rešetke

Osnovni koraci montaže:

• proveriti dimenzije tuš prostora
• odrediti položaj kanalice
• pripremiti kanalizacionu cev DN50
• postaviti odgovarajuće nožice ili nosače
• precizno nivelisati kanal
• povezati horizontalni odvod
• proveriti stabilnost
• testirati protok
• proveriti nepropusnost
• povezati horizontalnu flanšnu sa hidroizolacijom
• izraditi estrih sa padom prema kanalici
• postaviti podne pločice
• završno obraditi spojeve
• postaviti posebno kupljenu dekorativnu rešetku

Montažu treba poveriti stručno osposobljenom instalateru.

Hidroizolacija tuš prostora

Pravilno izvedena hidroizolacija ključna je za pouzdanu montažu linijske tuš kanalice. Horizontalna flanšna mora biti potpuno povezana sa hidroizolacionim slojem poda.

Posebnu pažnju treba posvetiti:

• spoju kanalice i poda
• prelazu podne hidroizolacije prema zidovima
• unutrašnjim uglovima
• prodorima instalacija
• spojevima hidroizolacionih traka
• površini oko tela kanalice
• završetku hidroizolacije ispod pločica
• kritičnim prelazima između različitih materijala

Hidroizolaciju treba izvesti sistemskim materijalima prema pravilima struke i uputstvu proizvođača odabranog hidroizolacionog sistema.

Provera funkcije i nepropusnosti

Pre završnog zatvaranja podne konstrukcije potrebno je proveriti funkciju i nepropusnost kompletnog odvodnog sistema.

Treba kontrolisati:

• spoj kanalice i kanalizacione cevi
• spoj sifona
• položaj sifonskog uloška
• brzinu oticanja vode
• eventualno zadržavanje vode
• stabilnost kanalice
• pravilnu nivelaciju
• funkcionisanje vodenog zatvarača
• nepropusnost svih spojeva
• pad poda prema kanalici

Završne radove treba nastaviti tek nakon potvrde da sistem pravilno odvodi vodu i da nema curenja.

Čišćenje i održavanje

Telo kanalice, sifon i posebno kupljenu rešetku treba redovno čistiti kako bi se održao pravilan protok vode.

Preporučeni postupak:

• ukloniti dekorativnu rešetku
• ukloniti kosu i krupnije nečistoće
• izvaditi demontažni sifon
• isprati sifonski uložak
• očistiti unutrašnjost kanala
• proveriti odvodnu cev
• isprati sistem čistom vodom
• vratiti sifon u pravilan položaj
• ponovo postaviti rešetku
• proveriti protok

Za održavanje nerđajućeg čelika preporučuju se:

• meka krpa
• nežan sunđer
• čista mlaka voda
• blaga sredstva za nerđajući čelik

Ne treba koristiti:

• metalne sunđere
• abrazivne praškove
• agresivne kiseline
• jaka sredstva sa hlorom
• rastvarače
• oštre metalne predmete

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain C telo tuš kanalice dužine 985 mm
• horizontalnu obodnu flanšnu
• demontažni sifon
• vodeni zatvarač visine 50 mm
• horizontalni priključak DN50
• integrisani pad kanala
• šifru artikla 90108804

Artikal ne obuhvata:

• dekorativnu rešetku
• nožice za nivelisanje
• mrežicu za kosu
• EasyStop suvi sifonski umetak
• hidroizolacionu traku
• hidroizolacionu masu
• kanalizacionu cev
• zaptivni materijal
• lepak za pločice
• podne i zidne pločice
• stakleni paravan
• tuš kabinu
• tuš sistem
