ACO ShowerDrain C tuš kanalica 78,5 cm sa Wave rešetkom 90108844

Linijska kanalica za tuš prostor

ACO ShowerDrain C 90108844 je linijska tuš kanalica dužine 785 mm, namenjena za odvodnjavanje tuš prostora izvedenog u nivou poda. Konstrukcija sa vertikalnom flanšnom omogućava postavljanje kanalice neposredno uz zid i pravilno povezivanje sa hidroizolacionim sistemom.

Montaža uz zid omogućava formiranje pada podnih pločica u jednom pravcu. Voda se usmerava prema kanalici, prolazi kroz Wave rešetku i odvodi preko demontažnog sifona i horizontalnog priključka DN50.

Dužina kanala od 78,5 cm pogodna je za tuš zone širine približno 80 cm. Pre montaže potrebno je proveriti ukupne konstrukcione mere proizvoda, raspoloživu dubinu poda i položaj kanalizacione cevi.

Serija ACO ShowerDrain C

ACO ShowerDrain C je serija linijskih tuš kanalica namenjenih za tuš prostore bez klasične tuš kade. Omogućava formiranje ravne i jednostavno prohodne tuš zone sa završnom oblogom od podnih pločica.

Karakteristike serije ShowerDrain C:

• telo od nerđajućeg čelika
• dekorativna rešetka od nerđajućeg čelika
• horizontalni odvod DN50
• integrisani pad unutar kanala
• demontažni sifon
• pristup odvodu sa gornje strane
• podesive nožice za nivelisanje
• mogućnost montaže uz zid
• povezivanje sa hidroizolacijom
• jednostavan pristup radi održavanja
• završna obrada za zaštitu od korozije

Šifra artikla 90108844

Ovaj opis odnosi se isključivo na ACO ShowerDrain C tuš kanalicu sa vertikalnom flanšnom i Wave rešetkom, šifra artikla 90108844.

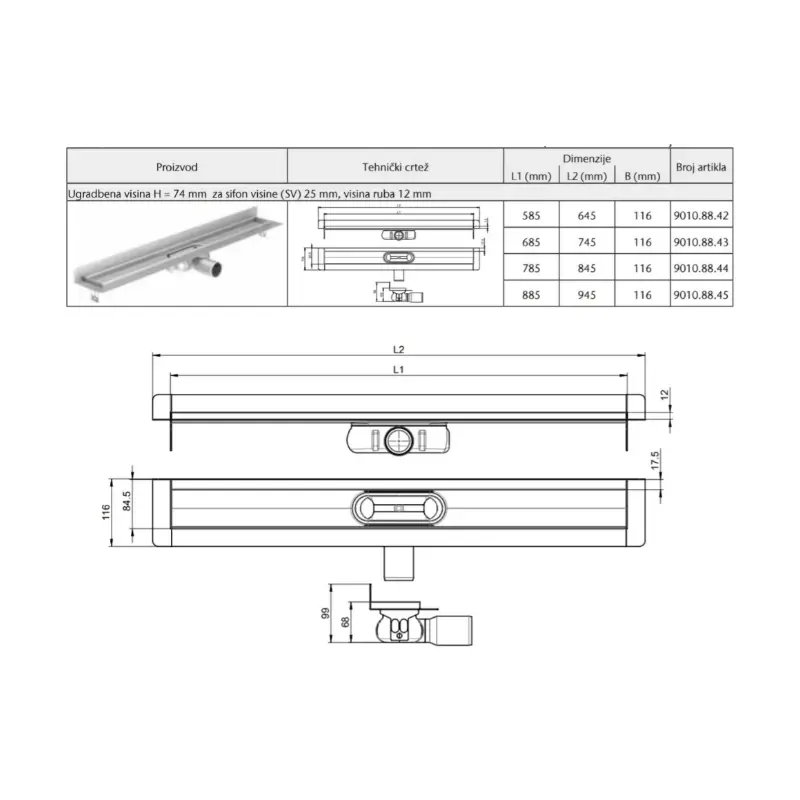

Osnovni podaci za proizvod:

• Proizvođač: ACO
• Serija: ShowerDrain C
• Šifra artikla: 90108844
• Dužina kanala: 785 mm
• Dužina u centimetrima: 78,5 cm
• Rešetka: Wave
• Priključak: DN50
• Ugradna visina: 74 mm
• Vrsta flanšne: vertikalna

Dužina kanalice 785 mm

Dužina kanala iznosi 785 mm, odnosno 78,5 cm. Ova dimenzija pogodna je za tuš zone širine oko 80 cm i omogućava postavljanje kanalice neposredno uz zadnji ili bočni zid tuš prostora.

Pre kupovine i montaže treba proveriti:

• završnu širinu tuš prostora
• ukupnu konstrukcionu dužinu kanalice
• položaj kanalizacione cevi
• raspoloživu dubinu poda
• debljinu estriha
• debljinu podnih pločica
• položaj staklenog paravana
• smer pada poda
• završnu visinu podne obloge
• položaj centralnog odvoda

Nominalna dužina kanala nije nužno jednaka ukupnoj konstrukcionoj meri proizvoda. Prostor treba pripremiti prema odgovarajućem tehničkom crtežu.

Vertikalna flanšna za montažu uz zid

Kanalica ima vertikalnu flanšnu visine 12 mm, namenjenu za postavljanje neposredno uz zid. Flanšna predstavlja podignutu zadnju ivicu koja olakšava povezivanje kanalice sa hidroizolacijom zida i poda.

Vertikalna flanšna doprinosi:

• postavljanju kanalice neposredno uz zid
• pravilnom povezivanju sa hidroizolacijom
• smanjenju broja kritičnih spojeva
• pravilnom završetku zidnih pločica
• formiranju pada poda u jednom pravcu
• urednijem izgledu tuš prostora
• zaštiti spoja zida i kanalice

Hidroizolacioni sistem treba pravilno povezati sa flanšnom pre postavljanja završnih zidnih i podnih obloga.

Wave dekorativna rešetka

U kompletu se nalazi Wave dekorativna rešetka sa talasastim otvorima. Rešetka je izrađena od nerđajućeg čelika i ima poliranu površinu svilenkastog sjaja.

Wave rešetka omogućava prolazak vode u telo kanalice i istovremeno prekriva sifon i unutrašnjost odvodnog sistema.

Karakteristike Wave rešetke:

• talasasti dizajn otvora
• izrada od nerđajućeg čelika
• završna obrada svilenkastog sjaja
• mogućnost vađenja
• pristup kanalici radi čišćenja
• uklapanje sa hromiranim slavinama
• uklapanje sa profilima tuš kabine
• jednostavno svakodnevno održavanje
• diskretan izgled u tuš prostoru

Rešetku treba redovno vaditi radi uklanjanja kose, sapunice i drugih nečistoća iz tela kanalice.

Nerđajući čelik

Telo kanalice i Wave rešetka izrađeni su od nerđajućeg čelika. Materijal je prilagođen dugotrajnoj upotrebi u kupatilskim prostorima i redovnom kontaktu sa vodom.

Prednosti nerđajućeg čelika:

• otpornost na vlagu
• stabilna konstrukcija
• higijenska površina
• jednostavno čišćenje
• savremen izgled
• uklapanje sa metalnim kupatilskim elementima
• dugotrajna upotreba
• mogućnost uklanjanja površinskih naslaga

Završna obrada pikopasivizacijom doprinosi zaštiti površine od korozije.

Širina kanala 70 mm

Širina kanala iznosi 70 mm. Kanal je oblikovan tako da prihvati vodu sa površine tuš prostora i usmeri je prema centralnom odvodu.

Prilikom postavljanja pločica treba obezbediti:

• pravilan završetak uz ivicu kanalice
• ravnomerne spojeve
• pad pločica prema kanalu
• dovoljno prostora za vađenje rešetke
• pravilno zaptivanje kontakta sa podom
• stabilan oslonac kanalice

Ugradna visina 74 mm

Ugradna visina kanalice iznosi 74 mm za sifon sa vodenim zatvaračem visine 25 mm. Pre kupovine potrebno je proveriti da li podna konstrukcija obezbeđuje dovoljno prostora za telo kanalice, sifon i horizontalni priključak.

Prilikom planiranja treba uzeti u obzir:

• dubinu podne konstrukcije
• debljinu estriha
• položaj kanalizacione cevi
• potreban pad odvodne instalacije
• debljinu hidroizolacije
• debljinu lepka
• debljinu podnih pločica
• završnu visinu poda
• raspoloživi prostor za povezivanje odvoda

Kod renoviranja kupatila potrebno je posebno proveriti raspoloživu dubinu podne konstrukcije.

Horizontalni priključak DN50

ACO ShowerDrain C 90108844 ima horizontalni priključak DN50, postavljen na sredini tela kanalice. Centralni položaj odvoda treba uskladiti sa kanalizacionom instalacijom pre izrade estriha.

Pre povezivanja treba proveriti:

• položaj centralnog izliva
• prečnik kanalizacione cevi
• pravac povezivanja
• raspoloživu ugradnu visinu
• potreban pad cevi
• stabilnost priključka
• mogućnost provere nepropusnosti
• pristup odvodnom spoju

Spoj kanalice i kanalizacione cevi treba testirati pre završnog zatvaranja podne konstrukcije.

Demontažni sifon

Kanalica se isporučuje sa demontažnim sifonom za zaštitu od neprijatnih mirisa. Visina vodenog zatvarača iznosi 25 mm.

Sifonski uložak može se izvaditi sa gornje strane nakon uklanjanja Wave rešetke. To olakšava uklanjanje kose, sapunice i drugih nečistoća.

Demontažni sifon omogućava:

• pristup sa gornje strane
• jednostavnije čišćenje
• uklanjanje kose i nečistoća
• ispiranje sifonskog dela
• kontrolu protoka
• pristup odvodnoj cevi
• proveru vodenog zatvarača
• jednostavnije redovno održavanje

Kod tuš prostora koji se retko koriste vodeni zatvarač može da se isuši. Kompatibilni ACO EasyStop DN50 suvi sifonski umetak kupuje se posebno.

Protok vode

Deklarisani protok na ulazu u tuš iznosi 0,4 l/s, dok protok pri montaži kanalice uz zid iznosi do 0,6 l/s.

Kapacitet odvoda treba uskladiti sa protokom odabranog tuš sistema, posebno kod velikih nadglavnih tuš ruža i sistema sa više izlaza vode.

Na stvarni protok utiču:

• pad kanalizacione cevi
• dužina odvodne instalacije
• čistoća sifona
• pravilna montaža
• količina nečistoća u kanalici
• protok tuš sistema
• korišćenje mrežice za kosu
• korišćenje suvog sifonskog umetka
• pravilno nivelisanje kanalice

Integrisani pad kanala

Telo kanalice ima integrisani pad koji usmerava vodu prema centralnom odvodu. Ovakva konstrukcija smanjuje zadržavanje vode unutar kanala i olakšava odvodnjavanje.

Za pravilno funkcionisanje potrebno je:

• pravilno nivelisati kanalicu
• obezbediti pad poda prema kanalu
• pravilno povezati odvod DN50
• testirati protok pre završetka radova
• redovno čistiti telo kanala
• pravilno postaviti Wave rešetku
• proveriti prohodnost sifona

Integrisani pad kanalice ne zamenjuje potrebu za odgovarajućim padom podnih pločica prema odvodu.

Nožice za nivelisanje

Kanalica se isporučuje sa nožicama za nivelisanje. One omogućavaju podešavanje položaja kanalice pre izrade estriha i završnog pričvršćivanja.

Nožice služe za:

• podešavanje ugradne visine
• stabilizaciju kanalice
• precizno nivelisanje
• usklađivanje sa završnom visinom pločica
• održavanje položaja tokom građevinskih radova

Kanalica mora biti stabilna i pravilno pričvršćena pre izrade estriha i povezivanja sa hidroizolacijom.

Mrežica za kosu nije uključena

Mrežica za kosu nije deo osnovnog artikla i kupuje se posebno. Njena namena je zadržavanje kose i krupnijih nečistoća pre ulaska u sifon.

Korišćenje mrežice doprinosi:

• jednostavnijem čišćenju
• smanjenju količine kose u sifonu
• održavanju protoka
• lakšem pristupu nečistoćama
• smanjenju rizika od začepljenja

Mrežicu treba redovno vaditi i čistiti, jer nakupljene nečistoće mogu smanjiti protok kanalice.

EasyStop suvi sifon nije uključen

ACO EasyStop DN50 suvi sifonski umetak nije uključen u osnovni artikal. Namenjen je za dodatnu zaštitu od neprijatnih mirisa kada se vodeni zatvarač u sifonu isuši.

Može biti koristan u:

• gostinskim kupatilima
• apartmanima
• vikendicama
• sezonskim objektima
• kupatilima koja se retko koriste
• tuš zonama sa podnim grejanjem

Ugradnja suvog sifonskog umetka može smanjiti kapacitet odvoda, pa je potrebno proveriti protok kompletnog sistema.

Montaža kanalice

Montažu ACO ShowerDrain C kanalice treba planirati pre izrade estriha i postavljanja pločica. Položaj kanalice, kanalizacione cevi i završna visina poda moraju biti unapred određeni.

Osnovni koraci montaže:

• provera dimenzija tuš prostora
• određivanje položaja kanalice
• priprema kanalizacione cevi DN50
• podešavanje nožica
• nivelisanje kanalice
• povezivanje odvoda
• provera stabilnosti
• testiranje protoka
• provera nepropusnosti
• povezivanje flanšne sa hidroizolacijom
• izrada estriha sa padom prema kanalici
• postavljanje podnih i zidnih pločica
• završno zaptivanje spojeva
• postavljanje Wave rešetke

Montažu treba poveriti stručno osposobljenom instalateru.

Hidroizolacija tuš prostora

Pravilno izvedena hidroizolacija predstavlja jedan od najvažnijih elemenata montaže tuš kanalice. Vertikalna flanšna mora biti povezana sa hidroizolacijom zida i poda.

Posebnu pažnju treba posvetiti:

• spoju kanalice i poda
• spoju vertikalne flanšne i zida
• unutrašnjim uglovima
• prelazima između materijala
• prodorima instalacija
• završetku hidroizolacije ispod pločica
• preklapanju zaptivnih traka
• zaštiti kritičnih spojeva

Hidroizolacioni materijal i trake nisu navedeni kao deo osnovnog artikla i obezbeđuju se posebno.

Provera funkcije i nepropusnosti

Pre završnog zatvaranja podne konstrukcije potrebno je proveriti funkciju i nepropusnost kompletnog odvodnog sistema.

Prilikom provere treba kontrolisati:

• spoj kanalice i odvodne cevi
• spoj sifona
• brzinu oticanja vode
• eventualno zadržavanje vode
• stabilnost kanalice
• pravilnu nivelaciju
• funkcionisanje vodenog zatvarača
• nepropusnost svih spojeva
• položaj Wave rešetke
• pad poda prema kanalici

Završni radovi treba da se nastave tek nakon potvrde da sistem pravilno odvodi vodu i da nema curenja.

Čišćenje i održavanje

Wave rešetku i telo kanalice treba redovno čistiti kako bi se održali izgled i funkcionalnost odvodnog sistema.

Preporučeni postupak:

• ukloniti Wave rešetku
• ukloniti kosu i krupnije nečistoće
• izvaditi demontažni sifon
• isprati sifonski deo
• očistiti unutrašnjost kanalice
• isprati čistom vodom
• proveriti protok
• vratiti sifon u pravilan položaj
• ponovo postaviti rešetku

Za čišćenje se preporučuju:

• meka krpa
• nežan sunđer
• blaga sredstva za nerđajući čelik
• čista mlaka voda

Ne preporučuju se:

• metalni sunđeri
• abrazivni praškovi
• agresivne kiseline
• sredstva sa hlorom
• jaki rastvarači
• oštri metalni predmeti

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain C tuš kanalicu dužine 785 mm
• vertikalnu flanšnu
• Wave rešetku
• demontažni sifon
• horizontalni priključak DN50
• nožice za nivelisanje
• šifru artikla 90108844

Artikal ne obuhvata:

• mrežicu za kosu
• EasyStop suvi sifonski umetak
• hidroizolacionu traku
• lepak za pločice
• zaptivni materijal
• kanalizacionu cev
• podne i zidne pločice
• stakleni paravan
• tuš kabinu
• tuš sistem
