Opis

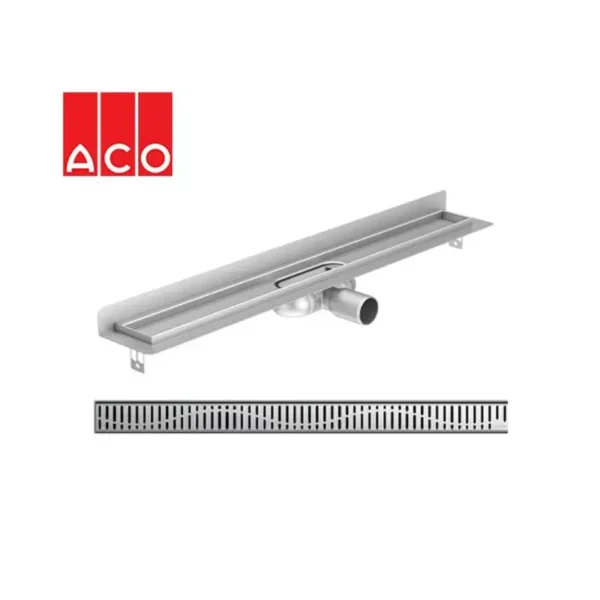

ACO ShowerDrain C tuš kanalica 88,5 cm sa Wave rešetkom 90108845

Linijska kanalica za tuš prostor

ACO ShowerDrain C 90108845 je linijska tuš kanalica dužine 885 mm, namenjena za odvodnjavanje tuš prostora izvedenog u nivou poda. Konstrukcija sa vertikalnom flanšnom omogućava postavljanje kanalice neposredno uz zid i pravilno povezivanje sa hidroizolacionim sistemom.

Postavljanje kanalice uz zid omogućava formiranje pada podnih pločica u jednom pravcu. Voda se usmerava prema kanalici, prolazi kroz Wave rešetku i odvodi preko integrisanog sifona i horizontalnog priključka DN50.

Dužina kanala od 88,5 cm pogodna je za tuš zone širine približno 90 cm. Pre montaže potrebno je proveriti ukupne konstrukcione mere kanalice, raspoloživu dubinu poda i položaj kanalizacione cevi.

Serija ACO ShowerDrain C

ACO ShowerDrain C je serija linijskih tuš kanalica izrađenih od nerđajućeg čelika. Namenjene su za tuš prostore bez klasične tuš kade i omogućavaju formiranje ravne i jednostavno prohodne tuš zone.

Karakteristike serije ShowerDrain C:

• telo od nerđajućeg čelika
• dekorativna rešetka od nerđajućeg čelika
• horizontalni odvod DN50
• integrisani pad unutar kanala
• demontažni sifon
• pristup odvodu sa gornje strane
• podesive nožice za nivelisanje
• mogućnost ugradnje neposredno uz zid
• povezivanje sa hidroizolacijom
• jednostavan pristup radi čišćenja

Šifra artikla 90108845

Ovaj opis odnosi se isključivo na ACO ShowerDrain C kanalicu sa vertikalnom flanšnom i Wave rešetkom, šifra artikla 90108845.

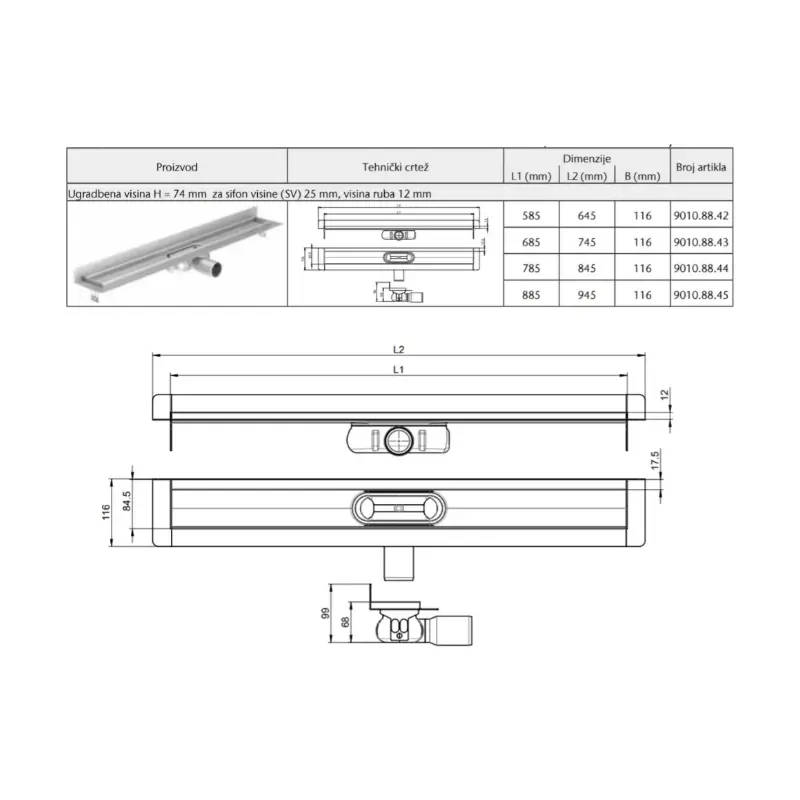

Osnovni podaci za proizvod:

• Proizvođač: ACO
• Serija: ShowerDrain C
• Šifra: 90108845
• Dužina kanala: 885 mm
• Dizajn rešetke: Wave
• Priključak: DN50
• Ugradna visina: 74 mm
• Vrsta flanšne: vertikalna

Dužina kanalice 885 mm

Dužina vidljivog kanala iznosi 885 mm, odnosno 88,5 cm. Ova dimenzija odgovara većim tuš zonama i često se koristi u prostorima širine oko 90 cm.

Pre kupovine i montaže potrebno je proveriti:

• završnu širinu tuš prostora
• ukupnu konstrukcionu dužinu kanalice
• položaj kanalizacione cevi
• raspoloživu dubinu poda
• debljinu estriha
• debljinu zidnih i podnih pločica
• položaj staklenog paravana
• smer pada poda
• završnu visinu podne obloge

Nominalna dužina kanala ne mora biti jednaka ukupnoj konstrukcionoj meri proizvoda, pa pripremu prostora treba izvršiti prema tehničkom crtežu.

Vertikalna flanšna za montažu uz zid

Kanalica ima vertikalnu flanšnu namenjenu za ugradnju neposredno uz zid. Flanšna predstavlja podignutu zadnju ivicu koja omogućava preciznije povezivanje kanalice sa hidroizolacijom zida i poda.

Vertikalna flanšna doprinosi:

• montaži kanalice uz zid
• jednostavnijem povezivanju sa hidroizolacijom
• smanjenju broja kritičnih spojeva
• pravilnom završetku zidnih pločica
• formiranju pada poda u jednom pravcu
• urednijem izgledu tuš prostora
• smanjenju rizika od prodora vode iza kanalice

Hidroizolacioni sistem treba pravilno povezati sa flanšnom pre postavljanja završnih zidnih i podnih obloga.

Wave dekorativna rešetka

Kanalica se isporučuje sa Wave dekorativnom rešetkom sa talasastim otvorima. Rešetka je izrađena od nerđajućeg čelika i ima završnu obradu svilenkastog sjaja.

Wave rešetka omogućava prolazak vode u telo kanalice, dok istovremeno prekriva sifon i unutrašnjost odvodnog sistema.

Karakteristike Wave rešetke:

• talasasti dizajn otvora
• izrada od nerđajućeg čelika
• završna obrada svilenkastog sjaja
• mogućnost vađenja
• jednostavan pristup kanalici
• uklapanje sa hromiranim slavinama
• uklapanje sa profilima tuš kabine
• jednostavno svakodnevno održavanje

Rešetku treba redovno vaditi radi čišćenja kanala, sifona i uklanjanja nakupljene kose.

Nerđajući čelik

Telo kanalice i Wave rešetka izrađeni su od nerđajućeg čelika. Materijal je namenjen za dugotrajnu upotrebu u vlažnim kupatilskim prostorima i redovan kontakt sa vodom.

Prednosti nerđajućeg čelika:

• otpornost na vlagu
• stabilna konstrukcija
• higijenska površina
• dugotrajna upotreba
• jednostavno čišćenje
• savremen izgled
• uklapanje sa metalnim kupatilskim elementima
• otpornost na uobičajena kupatilska sredstva

Za održavanje treba koristiti meku krpu i blaga sredstva namenjena nerđajućem čeliku. Ne preporučuju se abrazivne četke, metalni sunđeri i agresivna sredstva.

Ugradna visina 74 mm

Ugradna visina kanalice iznosi 74 mm. Pre kupovine potrebno je proveriti da li podna konstrukcija obezbeđuje dovoljno prostora za telo kanalice, sifon, horizontalni priključak i pravilan pad kanalizacione cevi.

Prilikom planiranja treba uzeti u obzir:

• dubinu podne konstrukcije
• debljinu estriha
• položaj kanalizacione cevi
• potreban pad odvodne instalacije
• debljinu hidroizolacije
• debljinu lepka
• debljinu podnih pločica
• završnu visinu poda
• raspoloživi prostor za servisiranje

Kod renoviranja kupatila potrebno je posebno proveriti raspoloživu dubinu međuspratne konstrukcije.

Horizontalni priključak DN50

ACO ShowerDrain C 90108845 ima horizontalni priključak DN50, postavljen na sredini tela kanalice. Centralni položaj odvoda treba uskladiti sa kanalizacionom instalacijom pre izrade estriha.

Pre povezivanja treba proveriti:

• položaj centralnog izliva
• prečnik kanalizacione cevi
• pravac povezivanja
• raspoloživu ugradnu visinu
• potreban pad cevi
• stabilnost priključka
• mogućnost provere nepropusnosti
• pristup odvodnom spoju

Spoj kanalice i kanalizacione cevi treba testirati pre završnog zatvaranja podne konstrukcije.

Demontažni sifon

Kanalica se isporučuje sa demontažnim sifonom za zaštitu od neprijatnih mirisa. Sifonski uložak može se izvaditi sa gornje strane nakon uklanjanja Wave rešetke.

Demontažni sifon omogućava:

• pristup sa gornje strane
• jednostavnije čišćenje
• uklanjanje kose i nečistoća
• ispiranje sifonskog dela
• kontrolu protoka
• pristup odvodnoj cevi
• proveru vodenog zatvarača

Redovno čišćenje sifona važno je za očuvanje deklarisanog protoka i pravilne zaštite od neprijatnih mirisa.

Kod tuš prostora koji se retko koriste vodeni zatvarač može da se isuši. Kompatibilni ACO EasyStop DN50 suvi sifonski umetak kupuje se posebno.

Protok vode

Deklarisani protok kanalice pri ugradnji uz zid iznosi do 0,6 l/s. Kapacitet odvoda treba uskladiti sa protokom odabranog tuš sistema.

Na stvarni protok utiču:

• pad kanalizacione cevi
• dužina odvodne instalacije
• čistoća sifona
• pravilna montaža
• količina nečistoća u kanalici
• protok nadglavne tuš ruže
• istovremeno korišćenje više izlaza
• korišćenje mrežice za kosu
• korišćenje suvog sifonskog umetka

Kod usponskih tuševa i velikih nadglavnih tuš ruža treba proveriti ukupan protok sistema pre ugradnje kanalice.

Integrisani pad kanala

Telo kanalice ima integrisani pad koji usmerava vodu prema centralnom odvodu. Ovakva konstrukcija smanjuje zadržavanje vode unutar kanala i olakšava oticanje.

Za pravilno funkcionisanje potrebno je:

• pravilno nivelisati kanalicu
• obezbediti pad poda prema kanalu
• pravilno povezati odvod DN50
• testirati protok pre završetka radova
• redovno čistiti telo kanala
• pravilno postaviti Wave rešetku

Integrisani pad kanalice ne zamenjuje potrebu za odgovarajućim padom podnih pločica prema odvodu.

Nožice za nivelisanje

Kanalica se isporučuje sa nožicama za nivelisanje. One omogućavaju podešavanje položaja kanalice pre izrade estriha i završnog pričvršćivanja.

Nožice služe za:

• podešavanje ugradne visine
• stabilizaciju kanalice
• precizno horizontalno nivelisanje
• usklađivanje sa završnom visinom pločica
• održavanje položaja tokom građevinskih radova

Kanalica mora biti čvrsto pričvršćena i stabilna pre izrade estriha i povezivanja hidroizolacije.

Mrežica za kosu nije uključena

Mrežica za kosu nije deo osnovnog artikla i kupuje se posebno. Njena namena je zadržavanje kose i krupnijih nečistoća pre ulaska u sifon.

Korišćenje mrežice doprinosi:

• jednostavnijem čišćenju
• smanjenju količine kose u sifonu
• održavanju protoka
• lakšem pristupu nečistoćama
• smanjenju rizika od začepljenja

Mrežicu treba redovno vaditi i čistiti, jer veća količina nakupljene kose može smanjiti protok vode.

EasyStop suvi sifon nije uključen

ACO EasyStop suvi sifonski umetak nije uključen u osnovni artikal. Namenjen je za dodatnu zaštitu od neprijatnih mirisa kada se vodeni zatvarač u sifonu isuši.

EasyStop može biti koristan u:

• gostinskim kupatilima
• apartmanima
• vikendicama
• sezonskim objektima
• kupatilima koja se retko koriste
• tuš zonama sa podnim grejanjem

Pre kupovine suvog sifonskog umetka potrebno je proveriti kompatibilnost sa ugrađenim sifonom.

Montaža kanalice

Montažu ACO ShowerDrain C kanalice treba planirati pre izrade estriha i postavljanja završnih pločica. Položaj kanalice, kanalizacione cevi i završna visina poda moraju biti unapred definisani.

Osnovni koraci montaže:

• provera dimenzija tuš prostora
• određivanje položaja kanalice
• priprema kanalizacione cevi DN50
• podešavanje nožica
• nivelisanje kanalice
• povezivanje odvoda
• provera stabilnosti
• testiranje protoka
• provera nepropusnosti
• povezivanje vertikalne flanšne sa hidroizolacijom
• izrada estriha sa padom prema kanalici
• postavljanje podnih i zidnih pločica
• završno zaptivanje spojeva
• postavljanje Wave rešetke

Montažu treba poveriti stručno osposobljenom instalateru.

Hidroizolacija tuš prostora

Pravilna hidroizolacija predstavlja jedan od najvažnijih elemenata montaže tuš kanalice. Vertikalna flanšna mora biti povezana sa sistemom hidroizolacije zida i poda.

Posebnu pažnju treba posvetiti:

• spoju kanalice i poda
• spoju vertikalne flanšne i zida
• unutrašnjim uglovima
• prelazima između različitih materijala
• prodorima instalacija
• završetku hidroizolacije ispod pločica
• preklapanju zaptivnih traka
• zaštiti kritičnih spojeva

Hidroizolaciju treba testirati pre postavljanja završnih obloga kada to dozvoljava način izvođenja radova.

Provera protoka i nepropusnosti

Pre završnog zatvaranja podne konstrukcije potrebno je proveriti funkciju i nepropusnost kompletnog odvodnog sistema.

Prilikom provere treba kontrolisati:

• spoj kanalice i odvodne cevi
• spoj sifona
• brzinu oticanja vode
• eventualno zadržavanje vode
• stabilnost kanalice
• pravilnu nivelaciju
• funkcionisanje vodenog zatvarača
• nepropusnost svih spojeva
• položaj Wave rešetke
• pad poda prema kanalici

Završni radovi treba da se nastave tek nakon potvrde da sistem pravilno odvodi vodu i da nema curenja.

Čišćenje i održavanje

Wave rešetku i telo kanalice treba redovno čistiti kako bi se održali izgled i funkcionalnost odvodnog sistema.

Preporučeni postupak:

• ukloniti Wave rešetku
• ukloniti kosu i krupnije nečistoće
• izvaditi demontažni sifon
• isprati sifonski deo
• očistiti unutrašnjost kanalice
• isprati čistom vodom
• proveriti protok
• vratiti sifon u pravilan položaj
• ponovo postaviti rešetku

Za čišćenje se preporučuju:

• meka krpa
• nežan sunđer
• blaga sredstva za nerđajući čelik
• čista mlaka voda

Ne preporučuju se:

• metalni sunđeri
• abrazivni praškovi
• agresivne kiseline
• sredstva sa hlorom
• jaka sredstva za uklanjanje kamenca
• oštri metalni predmeti

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain C tuš kanalicu dužine 885 mm
• vertikalnu flanšnu
• Wave rešetku
• demontažni sifon
• horizontalni priključak DN50
• nožice za nivelisanje
• šifru proizvoda 90108845

Artikal ne obuhvata:

• mrežicu za kosu
• EasyStop suvi sifonski umetak
• hidroizolacionu traku
• lepak za pločice
• zaptivni materijal
• kanalizacionu cev
• podne i zidne pločice
• stakleni paravan
• tuš kabinu
• tuš sistem
