Opis

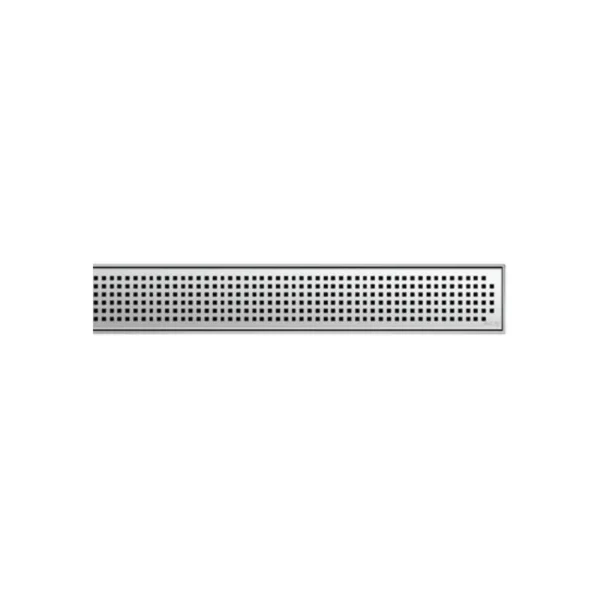

ACO ShowerDrain E+ Quadrato rešetka za tuš kanalicu 80 cm 01537360

Quadrato rešetka za tuš kanalicu 80 cm

ACO ShowerDrain E+ 01537360 je dekorativna Quadrato rešetka namenjena za postavljanje na kompatibilno telo ACO tuš kanalice. Predstavlja završni, vidljivi deo sistema linijskog odvodnjavanja i omogućava prihvat vode sa površine tuš prostora.

Rešetka ima pravilno raspoređene četvrtaste otvore karakteristične za Quadrato dizajn. Voda kroz otvore ulazi u telo tuš kanalice, a zatim se preko sifona odvodi u kanalizacionu instalaciju.

Artikal 01537360 predstavlja samo dekorativnu rešetku. Telo tuš kanalice, sifon i ostale komponente odvodnog sistema nisu deo kompleta i kupuju se posebno.

Šifra artikla 01537360

Ovaj opis odnosi se na ACO ShowerDrain E+ Quadrato rešetku za tuš kanalicu sa sledećim podacima:

• Proizvođač: ACO
• Serija: ShowerDrain E+
• Dizajn: Quadrato
• Šifra artikla: 01537360
• Dužina: 800 mm
• Širina: približno 84 mm
• Visina: približno 20 mm
• Materijal: nerđajući čelik AISI 304
• Površina: polirana
• EAN: 4002626147585
• Telo kanalice: kupuje se posebno

ACO katalozi potvrđuju da šifra 01537360 pripada Quadrato rešetki nominalne dužine 800 mm. U istoj seriji dostupne su i druge dužine sa zasebnim šiframa artikala.

Dužina rešetke 800 mm

ACO Quadrato rešetka ima nominalnu dužinu od 800 mm, odnosno 80 cm. Namenjena je za kompatibilno telo ACO ShowerDrain tuš kanalice odgovarajuće nominalne dužine.

Pre kupovine potrebno je proveriti:

• seriju postojeće ACO tuš kanalice
• nominalnu dužinu tela kanalice
• dužinu postojeće rešetke
• širinu ležišta rešetke
• položaj oslonaca
• oblik unutrašnjeg ležišta
• fabričku šifru postojećeg proizvoda
• kompatibilnost svih komponenti

Nominalna dužina od 80 cm ne znači da rešetka odgovara svakoj tuš kanalici iste dužine. Kompatibilnost zavisi od serije, konstrukcije i dimenzija tela kanalice.

Dimenzije približno 800 × 84 × 20 mm

Dostupni tehnički podaci za ACO 01537360 navode približne dimenzije:

• Dužina: 800 mm
• Širina: 84 mm
• Visina: 20 mm

Dimenzije se odnose na samu dekorativnu rešetku, a ne na kompletno telo tuš kanalice. Pre zamene postojeće rešetke preporučuje se provera fabričke šifre, jer samo merenje spoljašnjih dimenzija nije dovoljno za potvrdu kompatibilnosti.

Quadrato dizajn sa četvrtastim otvorima

Quadrato dizajn karakterišu pravilno raspoređeni četvrtasti otvori duž metalne površine rešetke. Geometrijska forma omogućava prihvat vode i daje vidljivom delu tuš kanalice prepoznatljiv izgled.

Karakteristike Quadrato dizajna:

• pravilno raspoređeni četvrtasti otvori
• geometrijski oblik površine
• ravnomeran prihvat vode
• vidljiva površina od nerđajućeg čelika
• uklapanje sa ravnim linijama kupatilske opreme
• mogućnost uklanjanja radi čišćenja
• pristup unutrašnjosti tuš kanalice
• kombinovanje sa različitim dezenima pločica

Otvorena konstrukcija omogućava vodi da direktno prolazi kroz rešetku u unutrašnjost kanalice.

Nerđajući čelik AISI 304

ACO ShowerDrain E+ Quadrato rešetka izrađena je od nerđajućeg čelika kvaliteta AISI 304, odnosno 1.4301. Ovaj materijal namenjen je za primenu u unutrašnjim sanitarnim prostorima i uslovima redovnog kontakta sa vodom.

Karakteristike materijala:

• otpornost na vlagu
• čvrsta konstrukcija
• stabilno oslanjanje na kompatibilnu kanalicu
• higijenska metalna površina
• jednostavno redovno održavanje
• mogućnost uklanjanja naslaga
• uklapanje sa hromiranom opremom
• primena u tuš prostorima u nivou poda

Nerđajući čelik zahteva redovno čišćenje kako bi se uklonili tragovi vode, kamenac, sapunica i druge površinske naslage.

Polirana površina svilenkastog sjaja

Quadrato rešetka ima poliranu metalnu završnu obradu svilenkastog sjaja. Površina naglašava oblik četvrtastih otvora i omogućava kombinovanje sa drugim metalnim elementima u kupatilu.

Rešetka se može vizuelno uskladiti sa:

• hromiranim slavinama
• tuš ružama
• tuš ručicama
• usponskim tuševima
• metalnim profilima tuš kabine
• kupatilskom galanterijom
• završnim lajsnama
• elementima od nerđajućeg čelika

Polirana površina nije isto što i ogledalo-hrom. Razlike u tonu i stepenu sjaja mogu biti vidljive kada se rešetka postavi pored drugih metalnih završnih obrada.

Prihvat vode kroz četvrtaste otvore

Voda sa površine tuš prostora prolazi kroz četvrtaste otvore Quadrato rešetke i ulazi u telo tuš kanalice. Iz kanalice se zatim preko sifona odvodi prema kanalizacionoj instalaciji.

Na brzinu odvodnjavanja utiču:

• otvorena površina rešetke
• čistoća četvrtastih otvora
• pad podnih pločica
• kapacitet tela kanalice
• konstrukcija i visina sifona
• prečnik odvodnog priključka
• pad kanalizacione cevi
• pravilna ugradnja kompletnog sistema

Kapacitet odvoda ne određuje sama rešetka. Konačan protok zavisi od kompletnog sistema koji čine rešetka, telo kanalice, sifon i odvodna instalacija.

Uklonjiva konstrukcija

Quadrato rešetka može se ukloniti sa kompatibilnog tela tuš kanalice radi čišćenja i održavanja.

Uklanjanje rešetke omogućava:

• pristup unutrašnjosti kanalice
• uklanjanje kose i krupnijih nečistoća
• čišćenje odvodnog kanala
• pristup sifonu
• proveru protoka vode
• ispiranje unutrašnjih površina
• zamenu rešetke drugim kompatibilnim dizajnom
• kontrolu pravilnog oslanjanja

Rešetka ne treba da bude trajno zalepljena, fugovana ili pričvršćena sanitarnim silikonom za telo kanalice.

Kompatibilnost sa ACO ShowerDrain sistemom

ACO 01537360 namenjena je za kompatibilne ACO ShowerDrain kanalice odgovarajuće serije i dužine.

Kompatibilnost zavisi od:

• serije tuš kanalice
• nominalne dužine tela
• širine ležišta
• položaja oslonaca
• konstrukcije bočnih ivica
• visine rešetke
• godine i generacije proizvoda
• originalne šifre postojeće rešetke

Rešetka nije univerzalna i ne treba pretpostaviti da odgovara kanalicama drugih proizvođača ili svim ACO modelima dužine 800 mm.

Telo tuš kanalice nije uključeno

ACO 01537360 predstavlja samo Quadrato dekorativnu rešetku. Telo tuš kanalice sa odvodnim priključkom nije sastavni deo ovog artikla.

Posebno se kupuju:

• kompatibilno telo ACO tuš kanalice
• sifon
• mrežica za kosu, kada je predviđena sistemom
• montažne nogice
• hidroizolacioni elementi
• odvodna cev
• zaptivni materijal
• podne pločice
• lepak za pločice
• fug masa

Pre naručivanja komponenti potrebno je proveriti da li pripadaju istoj ACO ShowerDrain seriji.

Sifon nije uključen

Sifon nije sastavni deo Quadrato rešetke. Nalazi se u telu kompatibilne tuš kanalice ili se isporučuje kao zasebna komponenta, u zavisnosti od odabranog sistema.

Karakteristike kompletnog odvoda zavise od:

• visine sifona
• visine vodenog zatvarača
• odvodnog kapaciteta
• prečnika priključka
• položaja izliva
• ugradne visine
• pada odvodne cevi
• redovnog održavanja

Podaci o protoku kompletnog sistema ne treba da se pripisuju samoj rešetki.

Mrežica za kosu nije uključena

Mrežica za kosu nije sastavni deo artikla 01537360. Kada je predviđena kompatibilnim ACO sistemom, postavlja se unutar tela kanalice i zadržava kosu i krupnije nečistoće pre njihovog ulaska u sifon.

Mrežicu za kosu treba izabrati prema tačnoj seriji i konstrukciji postojeće tuš kanalice.

Zamena postojeće rešetke

ACO Quadrato rešetka može se koristiti kao zamenski deo kada je postojeće telo kanalice kompatibilno sa šifrom 01537360.

Pre zamene potrebno je:

• ukloniti staru rešetku
• proveriti njenu fabričku šifru
• izmeriti dužinu i širinu
• proveriti seriju tuš kanalice
• očistiti ležište
• proveriti položaj oslonaca
• postaviti novu rešetku
• proveriti da stabilno naleže
• pustiti vodu i proveriti odvodnjavanje

Pravilno postavljena rešetka ne treba da se ljulja, podiže ili pomera tokom korišćenja.

Usklađivanje sa podnim pločicama

Quadrato rešetka dužine 80 cm može se kombinovati sa različitim formatima i dezenima podnih pločica.

Prilikom planiranja poda potrebno je uzeti u obzir:

• položaj tuš kanalice
• dužinu rešetke
• širinu vidljive metalne površine
• raspored fuga
• pad pločica prema kanalici
• završni spoj uz metalnu ivicu
• mogućnost uklanjanja rešetke
• pristup unutrašnjosti radi čišćenja

Pločice, lepak i fug masa ne smeju da prekriju ili blokiraju rešetku.

Čišćenje Quadrato otvora

U četvrtastim otvorima rešetke mogu se vremenom zadržavati kosa, sapunica, kamenac i druge nečistoće. Redovno čišćenje omogućava nesmetan prolaz vode i očuvanje metalne površine.

Preporučeni postupak:

• ukloniti rešetku sa tuš kanalice
• isprati je mlakom vodom
• očistiti četvrtaste otvore mekom četkom
• ukloniti ostatke sapunice
• očistiti ivice i donju stranu rešetke
• očistiti unutrašnjost kanalice
• isprati rešetku čistom vodom
• osušiti je mekom krpom
• vratiti je u odgovarajuće ležište

Posebnu pažnju treba posvetiti uglovima četvrtastih otvora, gde se površinske naslage mogu duže zadržavati.

Održavanje površine od nerđajućeg čelika

Za redovno održavanje preporučuju se:

• mlaka voda
• meka pamučna krpa
• mikrofiber krpa
• nežan sunđer
• meka četka
• blago pH neutralno sredstvo
• sredstvo namenjeno nerđajućem čeliku

Ne treba koristiti:

• metalne sunđere
• čeličnu vunu
• abrazivne praškove
• grube paste
• oštre metalne predmete
• jaka sredstva na bazi hlora
• koncentrovane kiseline
• grube četke

Nakon čišćenja površinu treba isprati čistom vodom i osušiti kako bi se smanjilo stvaranje tragova i naslaga kamenca.

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain E+ Quadrato dekorativnu rešetku
• nominalnu dužinu od 800 mm
• konstrukciju od nerđajućeg čelika
• Quadrato dizajn sa četvrtastim otvorima
• poliranu metalnu završnu obradu
• šifru artikla 01537360

Artikal ne obuhvata:

• telo tuš kanalice
• sifon
• odvodni priključak
• mrežicu za kosu
• montažne nogice
• hidroizolacionu manžetnu
• kanalizacionu cev
• montažni materijal
• podne pločice
• lepak i fug masu
