Opis

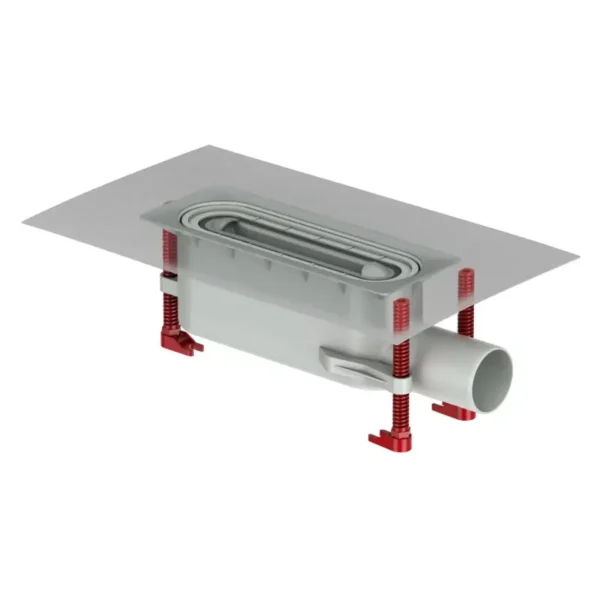

ACO ShowerDrain S+ niski podni slivnik DN 50 sa sifonom 30 mm 90105121

Niski podni slivnik za ShowerDrain S+ profil

ACO ShowerDrain S+ 90105121 je niski podni slivnik namenjen za povezivanje sa odgovarajućim profilom za tuš kanalicu iz serije ShowerDrain S+. Predstavlja donji deo modularnog sistema za linijsko odvodnjavanje tuš prostora izvedenih u nivou poda.

Slivnik se ugrađuje u podnu konstrukciju i povezuje sa kanalizacionom instalacijom preko horizontalnog priključka DN 50. Nakon izvođenja košuljice, hidroizolacije i pripreme završne podne obloge postavlja se odgovarajući ACO ShowerDrain S+ profil sa izabranom rešetkom.

Model 90105121 razlikuje se od varijante 90105120 po nižoj ugradnoj visini i vodenom zatvaraču visine 30 mm. Namenjen je situacijama u kojima podna konstrukcija nema dovoljno prostora za ugradnju dubljeg slivnika sa vodenim zatvaračem od 50 mm.

ACO ShowerDrain S+ modularni sistem

ACO ShowerDrain S+ predstavlja dvodelni sistem koji se sastoji od:

• podnog slivnika sa sifonom
• profila za tuš kanalicu sa rešetkom

Odvojena konstrukcija omogućava da se podni slivnik postavi tokom izvođenja instalacija i pripreme poda, dok se završni profil bira prema potrebnoj dužini i željenom dizajnu rešetke.

Modularni sistem omogućava izbor:

• dužine profila
• dizajna rešetke
• položaja tuš kanalice
• visine podnog slivnika
• visine vodenog zatvarača
• završne visine podne obloge
• načina uklapanja sa podnim pločicama

ACO 90105121 predstavlja samo podni slivnik. Profil za tuš kanalicu i rešetka nisu uključeni i kupuju se posebno.

Šifra artikla 90105121

Ovaj opis odnosi se na niski ACO ShowerDrain S+ podni slivnik sa horizontalnim priključkom DN 50 i sifonom sa vodenim zatvaračem visine 30 mm.

Osnovni podaci:

• Proizvođač: ACO
• Serija: ShowerDrain S+
• Šifra artikla: 90105121
• EAN: 4002626898203
• Tip proizvoda: niski podni slivnik
• Odvodni priključak: DN 50
• Nagib priključka: 1,5°
• Visina vodenog zatvarača: 30 mm
• Ugradna visina: 70–160 mm
• Profil za tuš kanalicu: kupuje se posebno

Šifra proizvoda u nazivu, opisima, meta podacima, ključnim rečima i SEO podacima za slike koristi se bez tačaka.

Niska ugradna visina od 70 do 160 mm

ACO ShowerDrain S+ 90105121 omogućava podešavanje ugradne visine u rasponu od 70 do 160 mm. Niska početna visina omogućava postavljanje u podnim konstrukcijama u kojima nema dovoljno prostora za standardni slivnik sa sifonom od 50 mm.

Raspoloživu ugradnu visinu potrebno je uskladiti sa:

• visinom noseće podloge
• debljinom termoizolacije
• debljinom zvučne izolacije
• visinom košuljice
• položajem kanalizacione cevi
• hidroizolacionim sistemom
• debljinom lepka
• debljinom podnih pločica
• visinom izabranog ShowerDrain S+ profila

Pre početka radova potrebno je izračunati ukupnu visinu svih slojeva poda kako bi završni profil bio pravilno poravnat sa podnim pločicama.

Vodeni zatvarač visine 30 mm

Slivnik je opremljen sifonom sa vodenim zatvaračem visine 30 mm. Vodeni zatvarač sprečava prolazak neprijatnih mirisa iz kanalizacione instalacije u kupatilo.

Sifon od 30 mm omogućava nižu ugradnu visinu u poređenju sa modelom koji ima vodeni zatvarač od 50 mm. Zbog manje količine vode u sifonu, kod tuš prostora koji se retko koriste potrebno je povremeno pustiti vodu kako bi se sprečilo potpuno isparavanje vodenog zatvarača.

Karakteristike sifona:

• visina vodenog zatvarača 30 mm
• prilagođen niskoj podnoj konstrukciji
• uklonjiva unutrašnja komponenta
• pristup radi čišćenja
• zaštita od prodora neprijatnih mirisa
• povezivanje sa odvodnim priključkom DN 50

Horizontalni priključak DN 50

ACO ShowerDrain S+ podni slivnik ima horizontalni odvodni priključak nominalnog prečnika DN 50. Namenjen je za povezivanje sa odgovarajućom kanalizacionom cevi.

Pre postavljanja potrebno je proveriti:

• prečnik odvodne cevi
• položaj kanalizacione instalacije
• pravac odvoda
• raspoloživu ugradnu visinu
• potreban pad cevi
• položaj buduće tuš kanalice
• mogućnost povezivanja bez naprezanja
• nepropusnost svih spojeva

Spoj slivnika i kanalizacione cevi treba proveriti pre zatvaranja podne konstrukcije i izvođenja košuljice.

Nagib odvodnog priključka od 1,5°

Horizontalni odvodni priključak izveden je sa nagibom od 1,5°. Fabrički nagib olakšava povezivanje sa kanalizacionom instalacijom i odvođenje vode iz tela slivnika.

Nagib priključka ne zamenjuje potreban pad odvodne cevi. Kompletna kanalizaciona instalacija mora biti izvedena tako da voda nesmetano otiče i da se u cevima ne zadržavaju nečistoće.

Podešavanje visine

Visina slivnika podešava se prema konstrukciji poda pomoću nosača koji se mogu skratiti. Podešavanje omogućava pravilno nivelisanje tela slivnika i njegovo pozicioniranje u odnosu na završni profil.

Tokom montaže potrebno je proveriti:

• horizontalni položaj slivnika
• visinu buduće košuljice
• položaj u odnosu na zid
• pravac kanalizacionog priključka
• stabilnost nosača
• položaj završnog profila
• završni nivo podnih pločica

Slivnik mora biti stabilno postavljen pre izvođenja košuljice kako tokom radova ne bi došlo do njegovog pomeranja.

Protok vode do 0,6 l/s

Maksimalni kapacitet odvoda slivnika može iznositi do 0,6 l/s, odnosno do približno 36 litara u minuti, u zavisnosti od izabranog profila, dizajna rešetke i uslova ugradnje.

Konačan protok zavisi od:

• dizajna rešetke
• dužine profila
• visine vode iznad odvodne površine
• pada poda prema profilu
• čistoće mrežice za kosu
• čistoće sifona
• prečnika i pada kanalizacione cevi
• pravilne montaže kompletnog sistema

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji rade istovremeno potrebno je proveriti ukupnu potrošnju vode i uskladiti je sa kapacitetom odvoda.

Protok sa Stripes rešetkom

Kada se slivnik kombinuje sa odgovarajućim ACO ShowerDrain S+ profilom sa Stripes rešetkom, kapacitet kompletnog sistema može iznositi:

• Pri nadvišenju vode od 10 mm: do približno 0,4 l/s
• Pri nadvišenju vode od 20 mm: do približno 0,6 l/s

Stripes rešetka ima uzdužne otvore koji omogućavaju direktan prolaz vode u unutrašnjost profila.

Protok sa Plate rešetkom

Kod kombinovanja sa profilom koji ima Plate rešetku, voda se prihvata kroz uzdužne proreze uz ivice ravne metalne površine.

Kapacitet kompletnog sistema može iznositi:

• Pri nadvišenju vode od 10 mm: do približno 0,4 l/s
• Pri nadvišenju vode od 20 mm: do približno 0,5 l/s

Konačne performanse zavise od pravilnog pada poda, čistoće bočnih proreza, odabranog profila i kanalizacione instalacije.

Uklonjivi sifon

Sifon se može ukloniti iz tela slivnika radi čišćenja i pristupa odvodnoj cevi.

Uklonjiva konstrukcija omogućava:

• čišćenje sifona
• uklanjanje kose
• uklanjanje ostataka sapunice
• ispiranje unutrašnjih komponenti
• pristup odvodnoj cevi
• proveru prolaznosti sistema
• jednostavnije redovno održavanje

Nakon čišćenja sifon mora biti pravilno vraćen u telo slivnika kako bi se ponovo formirao vodeni zatvarač.

Fabrički postavljena hidroizolaciona manžetna

ACO ShowerDrain S+ podni slivnik isporučuje se sa fabrički postavljenom hidroizolacionom manžetnom. Manžetna je namenjena za povezivanje slivnika sa hidroizolacionim sistemom kupatila.

Fabrički postavljena manžetna doprinosi:

• pravilnom pozicioniranju hidroizolacionog spoja
• sigurnijem povezivanju sa hidroizolacijom
• smanjenom riziku od prodora vode
• jednostavnijem izvođenju radova
• zaštiti okolne podne konstrukcije
• kontinuitetu hidroizolacije u zoni odvoda

Manžetnu treba povezati sa odgovarajućim hidroizolacionim premazom prema tehničkom uputstvu proizvođača.

Sekundarno odvodnjavanje

Podni slivnik ima sekundarno odvodnjavanje namenjeno prihvatu vlage koja može dospeti ispod završne podne obloge.

Sekundarno odvodnjavanje doprinosi:

• odvođenju vode iz sloja ispod pločica
• smanjenom zadržavanju vlage
• zaštiti podne konstrukcije
• pravilnom radu odvodnog sistema
• smanjenom opterećenju okolnih slojeva poda

Sekundarno odvodnjavanje ne zamenjuje pravilno izvedenu hidroizolaciju.

Zaštitni građevinski poklopac

U sadržaj isporuke uključen je zaštitni poklopac koji se postavlja na slivnik tokom izvođenja građevinskih radova.

Poklopac sprečava ulazak:

• cementnog maltera
• košuljice
• lepka
• prašine
• komadića građevinskog materijala
• ostataka hidroizolacije
• drugih nečistoća

Zaštitni poklopac treba ukloniti tek kada su završeni radovi koji mogu dovesti do ulaska građevinskog materijala u slivnik.

Ugradnja uz zid

ACO ShowerDrain S+ podni slivnik može se postaviti neposredno uz zid tuš prostora.

Kod zidne ugradnje potrebno je proveriti:

• razmak slivnika od zida
• položaj budućeg profila
• debljinu zidnih pločica
• hidroizolaciju spoja zida i poda
• pravac odvodne cevi
• završnu visinu poda
• pristup sifonu radi čišćenja

Podna površina se kod zidne ugradnje najčešće izvodi sa padom u jednom pravcu prema profilu za tuš kanalicu.

Ugradnja unutar tuš površine

Slivnik se može postaviti i unutar površine tuš prostora. U tom slučaju profil za tuš kanalicu može biti udaljen od zida, a podne pločice se postavljaju sa odgovarajućim padom prema odvodnoj liniji.

Potrebno je uskladiti:

• položaj slivnika
• položaj završnog profila
• raspored pločica
• položaj fuga
• pad poda
• položaj kanalizacione cevi
• završnu visinu podne obloge
• pristup radi održavanja

Hidroizolacija tuš prostora

Podni slivnik mora biti pravilno povezan sa hidroizolacijom tuš prostora pre postavljanja završne podne obloge.

Hidroizolacija treba da obuhvati:

• pripremljenu i stabilnu podlogu
• fabrički postavljenu manžetnu
• hidroizolacioni premaz
• zaptivne trake u uglovima
• spoj zida i poda
• sve prodore instalacija
• površinu ispod podnih pločica
• kontrolu nepropusnosti

Pre postavljanja pločica potrebno je proveriti da li je hidroizolacioni sloj kontinuiran i pravilno povezan sa manžetnom slivnika.

Zvučna zaštita

Pravilna montaža ACO ShowerDrain S+ slivnika doprinosi smanjenju prenosa zvuka i vibracija kroz podnu konstrukciju.

Na konačnu zvučnu zaštitu utiču:

• pravilno postavljanje nosača
• konstrukcija poda
• zvučna izolacija košuljice
• način povezivanja odvodne cevi
• sprečavanje krutih zvučnih mostova
• pravilno oslanjanje tela slivnika
• kvalitet izvođenja radova

Sve komponente treba postaviti prema tehničkom uputstvu proizvođača.

Čišćenje i održavanje

Redovno održavanje omogućava nesmetan protok vode i smanjuje mogućnost nastanka začepljenja.

Preporučeni postupak:

• ukloniti rešetku sa profila
• izvaditi mrežicu za kosu
• ukloniti profil kada je potrebno
• izvaditi sifon
• ukloniti kosu i naslage
• isprati sifon mlakom vodom
• očistiti unutrašnjost slivnika
• proveriti prolaz odvodne cevi
• pravilno vratiti sifon
• vratiti profil, mrežicu i rešetku
• pustiti vodu i proveriti odvodnjavanje

Za čišćenje plastičnih komponenti ne treba koristiti agresivna sredstva koja mogu oštetiti površinu, zaptivke ili spojeve.

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain S+ niski podni slivnik
• horizontalni odvodni priključak DN 50
• uklonjivi sifon
• vodeni zatvarač visine 30 mm
• fabrički postavljenu hidroizolacionu manžetnu
• sekundarno odvodnjavanje
• podesive i skratljive nosače
• montažne elemente
• zaštitni građevinski poklopac
• šifru artikla 90105121

Artikal ne obuhvata:

• ACO ShowerDrain S+ profil za tuš kanalicu
• Stripes rešetku
• Plate rešetku
• mrežicu za kosu koja pripada profilu
• kanalizacionu cev
• hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• ostali montažni materijal

Profil za tuš kanalicu kupuje se posebno

ACO ShowerDrain S+ 90105121 predstavlja samo niski podni slivnik sa sifonom. Za formiranje kompletnog linijskog odvoda potrebno je kupiti odgovarajući ShowerDrain S+ profil sa rešetkom.

Profil se bira prema:

• potrebnoj dužini
• dimenzijama tuš prostora
• položaju slivnika
• rasporedu podnih pločica
• dizajnu rešetke
• završnoj obradi
• planiranom protoku vode
• načinu ugradnje

Sa slivnikom se mogu kombinovati odgovarajući ACO ShowerDrain S+ profili sa Stripes ili Plate rešetkom.
