Opis

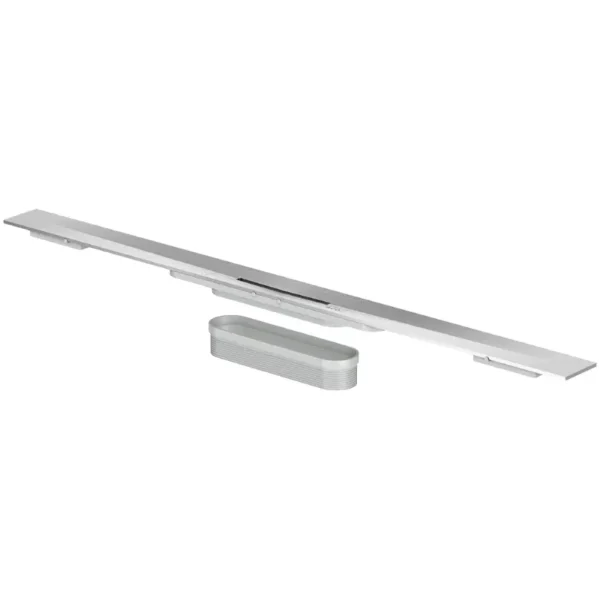

ACO ShowerDrain S+ profil za tuš kanalicu sa Plate rešetkom 100 cm 90105113

Profil za tuš kanalicu sa Plate rešetkom

ACO ShowerDrain S+ 90105113 je profil za tuš kanalicu sa Plate rešetkom, namenjen za formiranje linijskog odvoda u tuš prostorima bez klasične tuš kade. Postavlja se u nivou završne podne obloge i povezuje sa odgovarajućim ACO ShowerDrain S+ podnim slivnikom.

Profil predstavlja gornji, vidljivi deo modularnog odvodnog sistema. Plate rešetka ima ravnu zatvorenu površinu bez klasičnih perforiranih otvora. Voda prolazi kroz uzdužne proreze uz njene ivice, ulazi u profil i zatim se usmerava prema zasebnom podnom slivniku.

Model 90105113 ima dužinu 1000 mm, širinu 55 mm i visinu 12 mm. Namenjen je za kombinovanje sa komponentama iz serije ACO ShowerDrain S+.

ACO ShowerDrain S+ modularni sistem

ACO ShowerDrain S+ predstavlja modularni sistem linijskog odvodnjavanja koji se sastoji od:

• profila za tuš kanalicu sa odgovarajućom rešetkom
• zasebnog S+ podnog slivnika sa sifonom

Ovakva konstrukcija omogućava da se profil odgovarajuće dužine i dizajna kombinuje sa podnim slivnikom koji odgovara raspoloživoj ugradnoj visini i potrebnom kapacitetu odvoda.

Profil 90105113 ne predstavlja kompletan odvodni sistem bez odgovarajućeg S+ podnog slivnika. Podni slivnik sa sifonom bira se i kupuje posebno.

Šifra artikla 90105113

Ovaj opis odnosi se na ACO ShowerDrain S+ profil za tuš kanalicu sa Plate rešetkom, šifra artikla 90105113.

Osnovni podaci:

• Proizvođač: ACO
• Serija: ShowerDrain S+
• Dizajn rešetke: Plate
• Šifra artikla: 90105113
• Dužina: 1000 mm
• Širina: 55 mm
• Visina: 12 mm
• Materijal: nerđajući čelik AISI 304
• Površina: elektropolirana
• EAN: 4002626904232
• Podni slivnik: kupuje se posebno

Šifra proizvoda u nazivu, opisima, meta podacima, ključnim rečima i SEO podacima za slike koristi se bez tačaka.

Dužina profila 1000 mm

Fabrička dužina profila iznosi 1000 mm, odnosno 100 cm. Ova dimenzija pogodna je za standardne i veće tuš prostore u kojima je potrebna duža linija prihvata vode.

Prilikom izbora profila potrebno je proveriti:

• širinu tuš prostora
• udaljenost između zidova
• položaj profila
• raspored podnih pločica
• položaj fuga
• pad poda prema odvodu
• položaj S+ podnog slivnika
• završnu visinu podne obloge
• mogućnost uklanjanja rešetke

Navedena dužina odnosi se na profil, dok dimenzije i ugradna visina podnog slivnika zavise od izabrane varijante.

Mogućnost skraćivanja do 80 mm

ACO ShowerDrain S+ profil može se na mestu ugradnje skratiti ukupno do 80 mm. Profil fabričke dužine 1000 mm tako se može prilagoditi potrebnoj meri do približno 920 mm.

Mogućnost skraćivanja olakšava prilagođavanje:

• stvarnim građevinskim merama
• širini tuš prostora
• rasporedu pločica
• položaju fuga
• završnoj obradi uz zid
• manjim odstupanjima u dimenzijama prostora

Skraćivanje treba izvršiti odgovarajućim alatom namenjenim za obradu nerđajućeg čelika. Isečene ivice moraju biti ravne, očišćene i pravilno obrađene.

Dimenzije 1000 × 55 × 12 mm

Osnovne dimenzije ACO ShowerDrain S+ profila 90105113 iznose:

• Dužina: 1000 mm
• Širina: 55 mm
• Visina: 12 mm

Širina od 55 mm formira usku odvodnu liniju koja se uklapa sa različitim formatima i dezenima podnih pločica. Dimenzije 1000 × 55 × 12 mm zvanično su navedene za Plate varijantu sa šifrom 90105113.

Pre montaže treba proveriti ukupnu visinu svih slojeva poda:

• noseće podloge
• košuljice
• hidroizolacije
• lepka za pločice
• završne podne obloge
• produžnog elementa
• profila
• podnog slivnika

Plate rešetka

Profil se isporučuje sa Plate dizajnerskom rešetkom. Za razliku od perforiranih rešetki, Plate model ima ravnu i zatvorenu gornju površinu.

Voda se odvodi kroz proreze koji ostaju uz ivice rešetke, zbog čega na njenoj centralnoj površini nisu potrebni klasični odvodni otvori.

Karakteristike Plate rešetke:

• ravna metalna površina
• zatvoren centralni deo
• odvodnjavanje kroz bočne proreze
• konstrukcija od nerđajućeg čelika
• elektropolirana završna obrada
• uklonjiva konstrukcija
• pristup mrežici za kosu
• pristup unutrašnjosti profila
• uklanjanje bez posebnog alata

Plate rešetka uključena je u sadržaj isporuke i nije je potrebno kupovati posebno.

Ravna površina Plate rešetke

Plate rešetka formira kontinuiranu metalnu površinu duž profila. Takva konstrukcija smanjuje broj vidljivih otvora i naglašava ravne linije tuš prostora.

Plate dizajn može se kombinovati sa:

• pločicama velikog formata
• pločicama u imitaciji kamena
• jednobojnim podnim pločicama
• minimalističkim tuš kabinama
• hromiranom kupatilskom opremom
• elementima od nerđajućeg čelika
• zidnom ili centralnom ugradnjom profila

Metalna površina rešetke ostaje vidljiva, dok se voda prihvata uz njene bočne ivice.

Odvodnjavanje kroz proreze uz ivice

Plate rešetka nema perforirane otvore na centralnoj površini. Voda prolazi kroz uzdužne proreze između rešetke i bočnih ivica profila.

Na efikasnost odvodnjavanja utiču:

• čistoća bočnih proreza
• pravilan položaj rešetke
• integrisani pad profila
• kapacitet izabranog podnog slivnika
• čistoća mrežice za kosu
• pad poda prema profilu
• pravilna ugradnja odvodne cevi
• redovno održavanje

Kosa, sapunica i kamenac mogu se nakupljati uz ivice rešetke, zbog čega bočne proreze treba redovno čistiti.

Nerđajući čelik AISI 304

Profil i Plate rešetka izrađeni su od nerđajućeg čelika kvaliteta AISI 304, odnosno 1.4301. Materijal je prilagođen redovnom kontaktu sa vodom i korišćenju u kupatilskim i tuš prostorima.

Karakteristike nerđajućeg čelika:

• otpornost na vlagu
• čvrsta i stabilna konstrukcija
• higijenska površina
• jednostavno održavanje
• dugotrajna upotreba
• mogućnost uklanjanja površinskih naslaga
• uklapanje sa hromiranom opremom
• primena u tuš prostorima u nivou poda

Redovno održavanje sprečava nakupljanje kamenca, sapunice i drugih nečistoća.

Elektropolirana završna obrada

Površina profila i Plate rešetke je elektropolirana. Ovakva obrada doprinosi glatkoj i ujednačenoj metalnoj površini i olakšava redovno održavanje.

Elektropolirana površina doprinosi:

• jednostavnijem uklanjanju nečistoća
• smanjenom zadržavanju naslaga
• ujednačenom metalnom izgledu
• lakšem brisanju
• održavanju higijene
• uklapanju sa drugom metalnom opremom u kupatilu

Za čišćenje treba koristiti meku krpu, nežan sunđer i blago sredstvo pogodno za nerđajući čelik.

Integrisani uzdužni i poprečni pad

ACO ShowerDrain S+ profil ima fabrički izveden uzdužni i poprečni pad. Konstrukcija usmerava vodu prema mestu povezivanja sa S+ podnim slivnikom i smanjuje njeno zadržavanje unutar profila.

Integrisani pad doprinosi:

• usmeravanju vode prema slivniku
• smanjenom zadržavanju vode
• lakšem ispiranju unutrašnjosti
• jednostavnijem čišćenju
• smanjenom nakupljanju nečistoća
• pravilnom radu kompletnog sistema

Pad unutar profila ne zamenjuje potreban pad podne obloge. Podne pločice moraju biti pravilno postavljene sa padom prema odvodnom profilu.

Prilagođavanje visini podne obloge

Profil se može prilagoditi različitim visinama završne podne obloge. Za više pločice, prirodni kamen ili deblji sloj lepka koristi se produžni element uključen u sadržaj isporuke.

Prilikom podešavanja treba uzeti u obzir:

• debljinu pločice
• debljinu lepka
• nivo košuljice
• položaj hidroizolacije
• visinu profila
• visinu podnog slivnika
• završni nivo poda

Profil mora biti nivelisan tako da njegova gornja površina bude pravilno usklađena sa završnom površinom poda.

Produžni element u kompletu

Produžni element omogućava prilagođavanje profila završnim podnim oblogama debljine do 35 mm.

Može se koristiti kod:

• debljih keramičkih pločica
• ploča od prirodnog kamena
• većeg sloja lepka
• viših završnih obloga
• posebnih konstrukcija poda

Pre postavljanja potrebno je precizno izmeriti ukupnu visinu pločice i lepka.

Tip & Flip uklanjanje rešetke

Plate rešetka može se ukloniti bez posebnog alata pomoću Tip & Flip funkcije. Pritiskom na predviđeni deo rešetke druga strana se podiže, nakon čega se rešetka može izvaditi.

Uklanjanje rešetke omogućava:

• pristup mrežici za kosu
• čišćenje bočnih proreza
• čišćenje unutrašnjosti profila
• uklanjanje sapunice i naslaga
• proveru prolaza prema podnom slivniku
• redovno održavanje sistema

Rešetka ne treba da bude zalepljena, fugovana ili blokirana sanitarnim silikonom.

Mrežica za kosu

U sadržaj isporuke uključena je mrežica za kosu koja zadržava kosu i krupnije nečistoće pre nego što dospeju u podni slivnik i kanalizacionu instalaciju.

Mrežicu treba redovno:

• izvaditi iz profila
• očistiti od kose
• isprati mlakom vodom
• proveriti da nije oštećena
• vratiti u pravilan položaj

Redovno čišćenje mrežice doprinosi nesmetanom protoku vode i smanjuje mogućnost začepljenja.

Klasa opterećenja K3

ACO ShowerDrain S+ profil sa Plate rešetkom namenjen je za pešačko opterećenje u kupatilskim i tuš prostorima, u klasi opterećenja K3 prema standardu DIN EN 1253-1.

Može se koristiti u:

• privatnim kupatilima
• hotelskim kupatilima
• apartmanima
• spa prostorima
• svlačionicama
• sanitarnim prostorima

Profil i rešetka moraju biti pravilno ugrađeni i oslonjeni kako bi se opterećenje ravnomerno prenelo na podnu konstrukciju.

Odvodni kapacitet sa slivnikom od 50 mm

Kada se Plate profil kombinuje sa odgovarajućim S+ podnim slivnikom sa vodenim zatvaračem visine 50 mm, kapacitet odvoda može iznositi:

• Pri nadvišenju vode od 20 mm: do 0,6 l/s
• Pri nadvišenju vode od 10 mm: do 0,5 l/s

Konačan protok zavisi od pravilne ugradnje, pada poda, odvodne cevi, izabranog slivnika i redovnog održavanja.

Odvodni kapacitet sa slivnikom od 30 mm

Kada se Plate profil kombinuje sa nižim S+ podnim slivnikom sa vodenim zatvaračem visine 30 mm, kapacitet odvoda može iznositi:

• Pri nadvišenju vode od 20 mm: do 0,5 l/s
• Pri nadvišenju vode od 10 mm: do 0,4 l/s

Niža varijanta podnog slivnika može se koristiti kada je raspoloživa ugradna visina ograničena.

S+ podni slivnik i sifon nisu uključeni

ACO 90105113 obuhvata profil za tuš kanalicu sa Plate rešetkom i pripadajućim elementima, ali ne obuhvata podni slivnik sa sifonom.

Posebno se kupuju:

• ACO ShowerDrain S+ podni slivnik
• sifonski sklop
• priključak na kanalizacionu instalaciju
• odvodna cev
• hidroizolacioni materijal
• podne pločice
• lepak za pločice
• fug masa
• ostali montažni materijal

Podni slivnik treba izabrati prema raspoloživoj ugradnoj visini, potrebnom kapacitetu odvoda i visini vodenog zatvarača.

Ugradnja uz zid

Profil se može postaviti uz zid tuš prostora. Kod zidne ugradnje pod se najčešće izvodi sa padom u jednom pravcu, prema odvodnom profilu.

Pri zidnoj ugradnji potrebno je obratiti pažnju na:

• spoj zida i poda
• položaj hidroizolacije
• razmak profila od zida
• završnu obradu pločica
• pravilan pad poda
• mogućnost uklanjanja rešetke
• pristup radi čišćenja

Posebnu pažnju treba posvetiti zaptivanju spoja zida i poda.

Ugradnja unutar tuš površine

Profil se može postaviti i unutar površine tuš prostora. U tom slučaju potrebno je formirati odgovarajući pad poda prema odvodnoj liniji sa jedne ili više strana.

Potrebno je pravilno uskladiti:

• položaj profila
• pad podnih pločica
• raspored fuga
• položaj S+ podnog slivnika
• visinu košuljice
• hidroizolacioni sistem
• završnu obradu poda

Profil mora ostati dostupan za redovno čišćenje i uklanjanje Plate rešetke.

Hidroizolacija tuš prostora

Profil i zasebni podni slivnik moraju biti pravilno povezani sa hidroizolacionim sistemom kupatila.

Hidroizolacija treba da obuhvati:

• stabilnu i pripremljenu podlogu
• hidroizolacioni premaz
• zaptivne trake u uglovima
• pravilno zaptivanje oko slivnika
• zaptivanje svih prodora
• kontrolu nepropusnosti
• zaštitu hidroizolacije pre postavljanja pločica

Ugradnju treba izvršiti prema tehničkom uputstvu proizvođača i pravilima za izvođenje mokrih prostora.

Čišćenje i održavanje

Redovno čišćenje omogućava nesmetan protok vode i očuvanje elektropolirane površine profila i Plate rešetke.

Preporučeni postupak:

• ukloniti Plate rešetku pomoću Tip & Flip funkcije
• izvaditi mrežicu za kosu
• ukloniti kosu i krupnije nečistoće
• očistiti proreze uz ivice rešetke
• isprati mrežicu mlakom vodom
• očistiti unutrašnjost profila
• proveriti prolaz prema podnom slivniku
• isprati površine čistom vodom
• osušiti vidljive metalne delove
• vratiti mrežicu i rešetku

Za čišćenje se preporučuju:

• meka krpa
• nežan sunđer
• meka četka
• mlaka voda
• blago pH neutralno sredstvo
• sredstvo pogodno za nerđajući čelik

Ne treba koristiti:

• metalne sunđere
• abrazivne praškove
• oštre metalne predmete
• agresivna sredstva sa hlorom
• jake kiseline
• koncentrovane rastvarače
• grube četke

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain S+ profil dužine 1000 mm
• Plate dizajnersku rešetku
• mrežicu za kosu
• produžni element
• integrisani uzdužni i poprečni pad
• elektropoliranu završnu obradu
• Tip & Flip sistem uklanjanja rešetke
• šifru artikla 90105113

Artikal ne obuhvata:

• ACO ShowerDrain S+ podni slivnik
• sifonski sklop
• kanalizacionu cev
• hidroizolacioni materijal
• podne pločice
• lepak za pločice
• fug masu
• ostali montažni materijal
