Opis

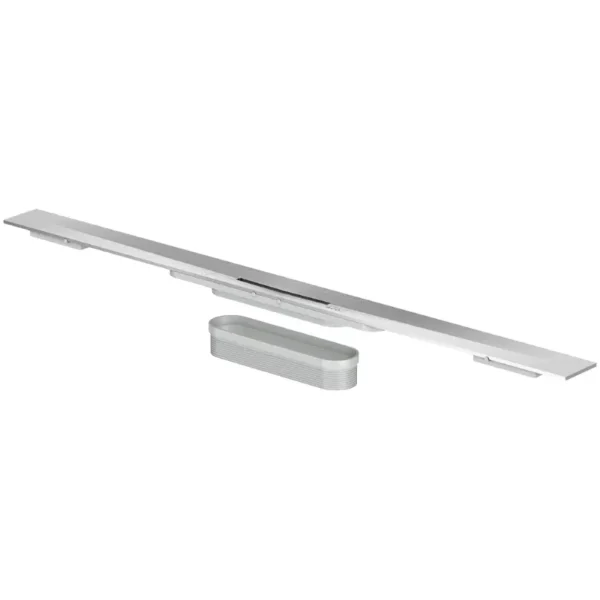

ACO ShowerDrain S+ profil za tuš kanalicu sa Plate rešetkom 80 cm 90105111

Profil za tuš kanalicu sa Plate rešetkom

ACO ShowerDrain S+ 90105111 je profil za tuš kanalicu sa Plate rešetkom, namenjen za formiranje linijskog odvoda u tuš prostorima izvedenim bez klasične tuš kade. Postavlja se u nivou završne podne obloge i povezuje sa odgovarajućim ACO ShowerDrain S+ podnim slivnikom.

Profil predstavlja gornji, vidljivi deo modularnog odvodnog sistema. Plate rešetka ima ravnu, zatvorenu centralnu površinu bez klasičnih perforiranih otvora. Voda se prihvata kroz uzdužne proreze uz ivice rešetke, ulazi u profil i dalje se usmerava prema podnom slivniku.

Šifra 90105111 odnosi se na Plate varijantu dužine 800 mm, širine 55 mm i visine 12 mm.

ACO ShowerDrain S+ modularni sistem

ACO ShowerDrain S+ predstavlja modularni sistem linijskog odvodnjavanja koji se sastoji od:

• profila za tuš kanalicu sa odgovarajućom rešetkom
• zasebnog ACO ShowerDrain S+ podnog slivnika sa sifonom

Ovakva konstrukcija omogućava da se profil željene dužine kombinuje sa podnim slivnikom koji odgovara raspoloživoj ugradnoj visini, potrebnom kapacitetu odvoda i zahtevanoj visini vodenog zatvarača.

Profil 90105111 nije kompletan odvodni sistem bez odgovarajućeg S+ podnog slivnika. Podni slivnik sa sifonom potrebno je izabrati i kupiti posebno.

Šifra artikla 90105111

Ovaj opis odnosi se na ACO ShowerDrain S+ profil za tuš kanalicu sa Plate rešetkom, šifra artikla 90105111.

Osnovni podaci:

• Proizvođač: ACO
• Serija: ShowerDrain S+
• Dizajn rešetke: Plate
• Šifra artikla: 90105111
• Dužina: 800 mm
• Dužina u centimetrima: 80 cm
• Širina: 55 mm
• Visina: 12 mm
• Materijal: nerđajući čelik AISI 304
• Površina: elektropolirana
• Podni slivnik: kupuje se posebno
• Sifon: kupuje se posebno

ACO zvanično vodi artikal 90105111 kao ShowerDrain S+ profil sa Plate rešetkom dužine 800 mm.

Dužina profila 800 mm

Fabrička dužina profila iznosi 800 mm, odnosno 80 cm. Ova dimenzija pogodna je za tuš prostore manjih i standardnih dimenzija, kao i za ugradnju uz zid ili unutar površine za tuširanje.

Prilikom izbora profila potrebno je proveriti:

• širinu tuš prostora
• udaljenost između zidova
• položaj odvodnog profila
• raspored podnih pločica
• položaj fuga
• pad poda prema odvodu
• položaj S+ podnog slivnika
• završnu visinu podne obloge
• mogućnost uklanjanja Plate rešetke

Navedena dužina odnosi se na profil, dok se dimenzije, priključak i ugradna visina podnog slivnika određuju prema izabranoj varijanti.

Mogućnost skraćivanja do 80 mm

ACO ShowerDrain S+ profil može se skratiti na mestu ugradnje ukupno do 80 mm. Profil fabričke dužine 800 mm tako se može prilagoditi potrebnoj meri do približno 720 mm.

Mogućnost skraćivanja olakšava prilagođavanje:

• stvarnim građevinskim merama
• širini tuš prostora
• rasporedu podnih pločica
• položaju fuga
• završnoj obradi uz zid
• manjim odstupanjima tokom izvođenja radova

Skraćivanje treba izvršiti odgovarajućim alatom za obradu nerđajućeg čelika. Nakon sečenja ivice moraju biti ravne, očišćene i pravilno obrađene.

Dimenzije 800 × 55 × 12 mm

Osnovne dimenzije ACO ShowerDrain S+ profila 90105111 iznose:

• Dužina: 800 mm
• Širina: 55 mm
• Visina: 12 mm

Konstrukcija širine 55 mm formira usku odvodnu liniju koja se uklapa sa različitim formatima podnih pločica. Dimenzije 800 × 55 × 12 mm zvanično su navedene za Plate varijantu sa šifrom 90105111.

Pre ugradnje potrebno je proveriti ukupnu visinu:

• noseće podloge
• košuljice
• hidroizolacije
• lepka za pločice
• podne pločice
• produžnog elementa
• profila
• podnog slivnika

Plate rešetka

Profil se isporučuje sa Plate dizajnerskom rešetkom. Za razliku od rešetki sa klasičnim perforacijama, Plate varijanta ima ravnu i zatvorenu centralnu površinu.

Voda se odvodi kroz uzdužne proreze koji ostaju između Plate rešetke i bočnih ivica profila.

Karakteristike Plate rešetke:

• ravna metalna površina
• zatvoren centralni deo
• odvodnjavanje kroz bočne proreze
• konstrukcija od nerđajućeg čelika
• elektropolirana završna obrada
• uklonjiva konstrukcija
• pristup mrežici za kosu
• pristup unutrašnjosti profila
• uklanjanje bez posebnog alata

Plate rešetka uključena je u sadržaj isporuke i nije je potrebno kupovati posebno.

Ravna površina Plate rešetke

Plate rešetka formira kontinuiranu metalnu površinu duž profila za tuš kanalicu. Centralni deo nema vidljive perforacije, dok se prihvat vode odvija uz bočne ivice.

Plate dizajn može se kombinovati sa:

• pločicama velikog formata
• pločicama u imitaciji prirodnog kamena
• jednobojnim podnim pločicama
• hromiranom kupatilskom opremom
• profilima tuš kabina od nerđajućeg čelika
• zidnom ugradnjom
• postavljanjem unutar tuš površine

Vidljiva metalna površina naglašava ravne linije tuš prostora, dok kompaktna širina profila ne zauzima veliku površinu poda.

Odvodnjavanje kroz bočne proreze

Plate rešetka nema klasične odvodne otvore na centralnoj površini. Voda prolazi kroz uzdužne proreze između rešetke i ivica profila.

Na efikasnost odvodnjavanja utiču:

• čistoća bočnih proreza
• pravilan položaj rešetke
• integrisani pad profila
• kapacitet izabranog podnog slivnika
• čistoća mrežice za kosu
• pad poda prema profilu
• pravilna ugradnja odvodne cevi
• redovno održavanje

Bočne proreze treba redovno čistiti kako bi se uklonile naslage kamenca, sapunice, dlake i druge nečistoće.

Nerđajući čelik AISI 304

Profil i Plate rešetka izrađeni su od nerđajućeg čelika kvaliteta AISI 304. Materijal je prilagođen redovnom kontaktu sa vodom i upotrebi u kupatilskim i tuš prostorima.

Karakteristike nerđajućeg čelika:

• otpornost na vlagu
• čvrsta i stabilna konstrukcija
• higijenska površina
• jednostavno održavanje
• dugotrajna upotreba
• mogućnost uklanjanja površinskih naslaga
• uklapanje sa hromiranom kupatilskom opremom
• primena u tuš prostorima u nivou poda

Redovno čišćenje pomaže u uklanjanju ostataka vode, sapunice i kamenca sa vidljivih površina.

Elektropolirana završna obrada

Površina profila i Plate rešetke je elektropolirana. Takva obrada doprinosi glatkoj i ujednačenoj metalnoj površini i olakšava redovno održavanje.

Elektropolirana površina doprinosi:

• lakšem uklanjanju nečistoća
• smanjenom zadržavanju površinskih naslaga
• jednostavnijem brisanju
• održavanju higijene
• ujednačenom metalnom izgledu
• uklapanju sa drugim elementima od nerđajućeg čelika

Za čišćenje treba koristiti meku krpu, nežan sunđer i blago sredstvo pogodno za nerđajući čelik.

Integrisani pad profila

ACO ShowerDrain S+ profil ima fabrički izveden pad prema mestu povezivanja sa podnim slivnikom. Integrisani pad usmerava vodu i smanjuje njeno zadržavanje u unutrašnjosti profila.

Integrisani pad doprinosi:

• usmeravanju vode prema slivniku
• smanjenom zadržavanju vode
• lakšem ispiranju profila
• jednostavnijem čišćenju
• smanjenom nakupljanju nečistoća
• pravilnom radu odvodnog sistema

Pad unutar profila ne zamenjuje potreban pad poda. Završna podna obloga mora biti izvedena sa odgovarajućim padom prema profilu za tuš kanalicu.

Prilagođavanje visini podne obloge

ACO ShowerDrain S+ profil omogućava prilagođavanje različitim visinama završne podne obloge. Produžni element namenjen je za obloge visine od približno 15 do 35 mm, računato od gornje ivice košuljice.

Prilikom podešavanja potrebno je uzeti u obzir:

• debljinu podne pločice
• debljinu lepka
• nivo košuljice
• položaj hidroizolacije
• visinu profila
• visinu podnog slivnika
• završni nivo poda

Gornja površina profila i rešetke treba da bude pravilno usklađena sa završnom površinom podnih pločica.

Produžni element

Produžni element omogućava prilagođavanje profila višim završnim podnim oblogama.

Može se koristiti kod:

• debljih keramičkih pločica
• ploča od prirodnog kamena
• većeg sloja lepka
• viših završnih obloga
• posebnih konstrukcija poda

Pre postavljanja potrebno je precizno izmeriti ukupnu debljinu pločice i lepka kako bi profil bio pravilno nivelisan.

Tip & Flip uklanjanje rešetke

Plate rešetka može se ukloniti bez posebnog alata pomoću Tip & Flip funkcije. Pritiskom na predviđeni deo rešetke njena suprotna strana se podiže, nakon čega se rešetka može izvaditi.

Uklanjanje Plate rešetke omogućava:

• pristup mrežici za kosu
• čišćenje bočnih proreza
• čišćenje unutrašnjosti profila
• uklanjanje sapunice i naslaga
• proveru prolaza prema podnom slivniku
• redovno održavanje sistema

Rešetka ne treba da bude zalepljena, fugovana ili blokirana sanitarnim silikonom.

Mrežica za kosu

U sadržaj isporuke uključena je mrežica za kosu koja zadržava dlake i krupnije nečistoće pre nego što dospeju u podni slivnik i kanalizacionu cev.

Mrežicu treba redovno:

• izvaditi iz profila
• očistiti od kose
• isprati mlakom vodom
• proveriti da nije oštećena
• vratiti u pravilan položaj

Redovno čišćenje mrežice doprinosi nesmetanom protoku vode i smanjuje mogućnost začepljenja odvodnog sistema.

Klasa opterećenja K3

ACO ShowerDrain S+ profil namenjen je za pešačko opterećenje u kupatilskim i tuš prostorima, u klasi opterećenja K3 prema standardu DIN EN 1253-1.

Može se koristiti u:

• privatnim kupatilima
• hotelskim kupatilima
• apartmanima
• spa prostorima
• svlačionicama
• sanitarnim prostorima

Profil i rešetka moraju biti pravilno postavljeni i oslonjeni kako bi se opterećenje ravnomerno prenelo na podnu konstrukciju.

Odvodni kapacitet sa slivnikom od 50 mm

Kada se Plate profil kombinuje sa odgovarajućim ACO ShowerDrain S+ podnim slivnikom sa vodenim zatvaračem visine 50 mm, kapacitet kompletnog sistema zavisi od dizajna rešetke, uslova ugradnje i nadvišenja vode.

Konačan protok zavisi od:

• izabranog podnog slivnika
• pada poda
• prečnika odvodne cevi
• pravilne montaže
• čistoće mrežice za kosu
• čistoće bočnih proreza
• redovnog održavanja sistema

Odvodni kapacitet sa niskim slivnikom

Za instalacije sa ograničenom raspoloživom visinom može se koristiti odgovarajući niži ACO ShowerDrain S+ podni slivnik.

Niži slivnik omogućava ugradnju kod tanjih podnih konstrukcija, ali konačan kapacitet odvoda zavisi od njegove konstrukcije, visine vodenog zatvarača i načina povezivanja sa kanalizacionom instalacijom.

S+ podni slivnik i sifon nisu uključeni

ACO 90105111 obuhvata profil za tuš kanalicu sa Plate rešetkom i pripadajućim elementima, ali ne obuhvata ACO ShowerDrain S+ podni slivnik sa sifonom.

Posebno se kupuju:

• ACO ShowerDrain S+ podni slivnik
• sifonski sklop
• priključak na kanalizacionu instalaciju
• odvodna cev
• hidroizolacioni materijal
• podne pločice
• lepak za pločice
• fug masa
• ostali montažni materijal

Podni slivnik treba izabrati prema raspoloživoj ugradnoj visini, potrebnom kapacitetu odvoda, položaju kanalizacione cevi i zahtevanoj visini vodenog zatvarača.

Ugradnja uz zid

Profil se može postaviti uz zid tuš prostora. Kod zidne ugradnje podna površina se najčešće izvodi sa padom u jednom pravcu, prema profilu za tuš kanalicu.

Pri zidnoj ugradnji potrebno je proveriti:

• spoj zida i poda
• položaj hidroizolacije
• razmak profila od zida
• završnu obradu zidnih i podnih pločica
• pravilan pad poda
• mogućnost uklanjanja Plate rešetke
• pristup radi čišćenja

Posebnu pažnju treba posvetiti pravilnom zaptivanju spoja između zida i poda.

Ugradnja unutar tuš površine

Profil se može postaviti i unutar površine tuš prostora. U tom slučaju potrebno je formirati pravilan pad završne podne obloge prema odvodnoj liniji.

Potrebno je uskladiti:

• položaj profila
• pad podnih pločica
• raspored fuga
• položaj S+ podnog slivnika
• visinu košuljice
• hidroizolacioni sistem
• završnu obradu poda

Profil mora ostati dostupan za uklanjanje Plate rešetke i redovno čišćenje.

Hidroizolacija tuš prostora

ACO ShowerDrain S+ podni slivnik mora biti pravilno povezan sa hidroizolacionim sistemom tuš prostora.

Hidroizolacija treba da obuhvati:

• stabilnu i pripremljenu podlogu
• odgovarajući hidroizolacioni premaz
• zaptivne trake u uglovima
• pravilno zaptivanje oko podnog slivnika
• zaptivanje svih prodora
• kontrolu nepropusnosti
• zaštitu hidroizolacije pre postavljanja pločica

Profil 90105111 predstavlja završni gornji element sistema, dok se povezivanje sa hidroizolacijom izvodi na odgovarajućem S+ podnom slivniku.

Čišćenje i održavanje

Redovno čišćenje omogućava nesmetan protok vode i očuvanje elektropolirane površine profila i Plate rešetke.

Preporučeni postupak održavanja:

• ukloniti Plate rešetku pomoću Tip & Flip funkcije
• izvaditi mrežicu za kosu
• ukloniti kosu i krupnije nečistoće
• očistiti proreze uz ivice rešetke
• isprati mrežicu mlakom vodom
• očistiti unutrašnjost profila
• proveriti prolaz prema podnom slivniku
• isprati površine čistom vodom
• osušiti vidljive metalne delove
• vratiti mrežicu i Plate rešetku

Za čišćenje se preporučuju:

• meka krpa
• nežan sunđer
• meka četka
• mlaka voda
• blago pH neutralno sredstvo
• sredstvo pogodno za nerđajući čelik

Ne treba koristiti:

• metalne sunđere
• abrazivne praškove
• oštre metalne predmete
• agresivna sredstva sa hlorom
• jake kiseline
• koncentrovane rastvarače
• grube četke

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain S+ profil dužine 800 mm
• Plate dizajnersku rešetku
• mrežicu za kosu
• produžni element
• integrisani pad prema podnom slivniku
• elektropoliranu završnu obradu
• Tip & Flip sistem uklanjanja rešetke
• šifru artikla 90105111

Artikal ne obuhvata:

• ACO ShowerDrain S+ podni slivnik
• sifonski sklop
• kanalizacionu cev
• hidroizolacioni materijal
• podne pločice
• lepak za pločice
• fug masu
• ostali montažni materijal
