Opis

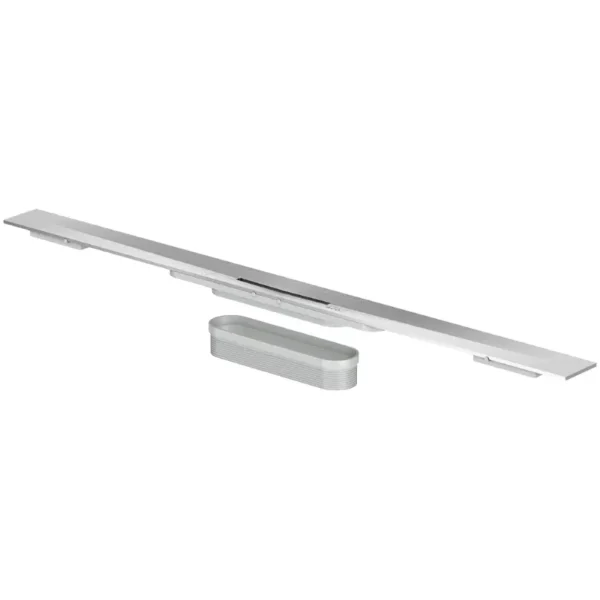

ACO ShowerDrain S+ profil za tuš kanalicu sa Plate rešetkom 90 cm 90105112

Profil za tuš kanalicu sa Plate rešetkom

ACO ShowerDrain S+ 90105112 je profil za tuš kanalicu sa Plate rešetkom, namenjen za formiranje linijskog odvoda u tuš prostorima bez klasične tuš kade. Postavlja se u nivou završne podne obloge i povezuje sa odgovarajućim ACO ShowerDrain S+ podnim slivnikom.

Profil predstavlja gornji, vidljivi deo modularnog sistema. Plate rešetka ima ravnu i zatvorenu centralnu površinu bez klasičnih perforiranih otvora. Voda prolazi kroz uzdužne proreze uz njene ivice, ulazi u unutrašnjost profila i zatim se usmerava prema zasebnom podnom slivniku.

Model sa šifrom 90105112 ima dužinu 900 mm, odnosno 90 cm, i pripada ACO ShowerDrain S+ seriji sa Plate dizajnom rešetke.

ACO ShowerDrain S+ modularni sistem

ACO ShowerDrain S+ predstavlja modularni sistem linijskog odvodnjavanja koji se sastoji od:

• profila za tuš kanalicu sa rešetkom
• zasebnog S+ podnog slivnika sa sifonom

Modularna konstrukcija omogućava kombinovanje profila odgovarajuće dužine sa podnim slivnikom prilagođenim raspoloživoj ugradnoj visini i potrebnom kapacitetu odvoda.

Profil 90105112 nije kompletna tuš kanalica sa podnim slivnikom. Odgovarajući ACO ShowerDrain S+ podni slivnik sa sifonom potrebno je izabrati i kupiti posebno.

Šifra artikla 90105112

Ovaj opis odnosi se na ACO ShowerDrain S+ profil za tuš kanalicu sa Plate rešetkom, šifra artikla 90105112.

Osnovni podaci:

• Proizvođač: ACO
• Serija: ShowerDrain S+
• Dizajn rešetke: Plate
• Šifra artikla: 90105112
• Dužina: 900 mm
• Dužina u centimetrima: 90 cm
• Širina: 55 mm
• Materijal: nerđajući čelik AISI 304
• Površina: elektropolirana
• Podni slivnik: kupuje se posebno
• Sifon: kupuje se posebno

Šifra proizvoda u nazivu, opisima, meta podacima, ključnim rečima i SEO podacima za slike koristi se bez tačaka.

Dužina profila 900 mm

Fabrička dužina profila iznosi 900 mm, odnosno 90 cm. Ova dimenzija može se koristiti u tuš prostorima standardnih dimenzija, uz postavljanje profila pored zida ili unutar površine za tuširanje.

Prilikom izbora profila potrebno je proveriti:

• širinu tuš prostora
• udaljenost između zidova
• položaj odvodnog profila
• raspored podnih pločica
• položaj fuga
• pad poda prema odvodu
• položaj S+ podnog slivnika
• završnu visinu podne obloge
• mogućnost uklanjanja Plate rešetke

Navedena dužina odnosi se na profil, dok dimenzije, visina i priključak podnog slivnika zavise od izabrane varijante.

Mogućnost skraćivanja profila

ACO ShowerDrain S+ profil može se prilagoditi stvarnim dimenzijama tuš prostora skraćivanjem do 40 mm sa svake strane. Ukupno skraćivanje može iznositi do 80 mm, pa se profil fabričke dužine 900 mm može prilagoditi meri od približno 820 mm.

Mogućnost skraćivanja olakšava prilagođavanje:

• stvarnim građevinskim merama
• širini tuš prostora
• rasporedu podnih pločica
• položaju fuga
• završnoj obradi uz zid
• manjim odstupanjima u dimenzijama prostora

Skraćivanje treba izvršiti odgovarajućim alatom za obradu nerđajućeg čelika. Nakon sečenja ivice moraju biti ravne, očišćene i pravilno obrađene.

Širina profila 55 mm

ACO ShowerDrain S+ profil sa Plate rešetkom ima širinu 55 mm. Uska konstrukcija formira diskretnu odvodnu liniju i omogućava uklapanje sa različitim formatima podnih pločica.

Profil se može kombinovati sa:

• pločicama velikog formata
• pločicama u imitaciji prirodnog kamena
• jednobojnim podnim pločicama
• mozaikom
• keramičkim pločicama sa naglašenim fugama
• modernim tuš kabinama bez klasične tuš kade

Pre ugradnje potrebno je proveriti ukupnu visinu košuljice, hidroizolacije, lepka, pločica, profila i izabranog podnog slivnika.

Plate rešetka

Profil se isporučuje sa Plate dizajnerskom rešetkom. Za razliku od rešetki sa perforacijama, Plate varijanta ima ravnu i zatvorenu centralnu površinu.

Voda prolazi kroz proreze između Plate rešetke i bočnih ivica profila. Na taj način se zadržava ravna metalna površina, dok se odvodnjavanje obavlja duž obe strane rešetke.

Karakteristike Plate rešetke:

• ravna metalna površina
• zatvoren centralni deo
• odvodnjavanje kroz bočne proreze
• konstrukcija od nerđajućeg čelika
• elektropolirana završna obrada
• uklonjiva konstrukcija
• pristup mrežici za kosu
• pristup unutrašnjosti profila
• uklanjanje bez posebnog alata

Plate rešetka uključena je u sadržaj isporuke i nije je potrebno kupovati posebno.

Ravna površina Plate rešetke

Plate rešetka formira kontinuiranu metalnu površinu duž profila za tuš kanalicu. Na centralnom delu nema vidljivih uzdužnih ili poprečnih perforacija.

Plate dizajn može se kombinovati sa:

• pločicama velikog formata
• pločicama u imitaciji kamena
• jednobojnim podnim pločicama
• hromiranom kupatilskom opremom
• profilima tuš kabina od nerđajućeg čelika
• zidnom ugradnjom
• ugradnjom unutar tuš površine

Metalna površina rešetke ostaje vidljiva, dok se voda prihvata kroz proreze uz njene ivice.

Odvodnjavanje kroz bočne proreze

Plate rešetka nema klasične otvore na centralnoj površini. Voda se odvodi kroz uzdužne proreze koji ostaju između rešetke i ivica profila.

Na efikasnost odvodnjavanja utiču:

• čistoća bočnih proreza
• pravilan položaj rešetke
• integrisani pad profila
• kapacitet izabranog podnog slivnika
• čistoća mrežice za kosu
• pad poda prema profilu
• pravilna ugradnja odvodne cevi
• redovno održavanje

Bočne proreze treba redovno čistiti kako bi se sprečilo nakupljanje kamenca, sapunice, dlaka i drugih nečistoća.

Nerđajući čelik AISI 304

Profil i Plate rešetka izrađeni su od nerđajućeg čelika AISI 304. Materijal je prilagođen redovnom kontaktu sa vodom i primeni u kupatilskim i tuš prostorima.

Karakteristike nerđajućeg čelika:

• otpornost na vlagu
• stabilna konstrukcija
• higijenska površina
• jednostavno održavanje
• mogućnost uklanjanja površinskih naslaga
• uklapanje sa hromiranom kupatilskom opremom
• primena u tuš prostorima u nivou poda

Redovno čišćenje površine pomaže u uklanjanju ostataka vode, sapunice i kamenca.

Elektropolirana završna obrada

Površina profila i Plate rešetke je elektropolirana. Elektropoliranje smanjuje mikroskopsku hrapavost površine, olakšava održavanje i smanjuje mogućnost zadržavanja čestica i nečistoća.

Elektropolirana površina doprinosi:

• glatkoj metalnoj završnoj obradi
• lakšem uklanjanju nečistoća
• smanjenom zadržavanju naslaga
• jednostavnijem brisanju
• održavanju higijene
• ujednačenom izgledu metalnih delova

Za održavanje treba koristiti meku krpu, nežan sunđer i blago sredstvo namenjeno nerđajućem čeliku.

Integrisani pad profila

ACO ShowerDrain S+ profil ima fabrički izveden pad prema mestu povezivanja sa podnim slivnikom. Integrisani pad doprinosi usmeravanju vode i smanjuje njeno zadržavanje unutar profila.

Integrisani pad doprinosi:

• usmeravanju vode prema slivniku
• smanjenom zadržavanju vode
• lakšem ispiranju profila
• jednostavnijem čišćenju
• smanjenom nakupljanju nečistoća
• pravilnom radu odvodnog sistema

Pad unutar profila ne zamenjuje potreban pad poda. Završna podna obloga mora biti pravilno izvedena sa padom prema odvodnom profilu.

Prilagođavanje visini podne obloge

ACO ShowerDrain S+ profil omogućava prilagođavanje različitim visinama završne podne obloge. Profil je pogodan za standardne keramičke pločice, dok se kod debljih završnih obloga koristi odgovarajući produžni element.

Sistem omogućava prilagođavanje završnim oblogama do približno 35 mm, u zavisnosti od konstrukcije poda i načina ugradnje.

Prilikom podešavanja potrebno je uzeti u obzir:

• debljinu podne pločice
• debljinu lepka
• nivo košuljice
• položaj hidroizolacije
• visinu profila
• visinu podnog slivnika
• završni nivo poda

Gornja površina profila i rešetke treba da bude pravilno usklađena sa završnom površinom podnih pločica.

Produžni element

Produžni element omogućava prilagođavanje profila višim završnim podnim oblogama.

Može se koristiti kod:

• debljih keramičkih pločica
• ploča od prirodnog kamena
• većeg sloja lepka
• viših završnih podnih obloga
• posebnih konstrukcija poda

Pre postavljanja potrebno je izmeriti ukupnu debljinu pločice i lepka kako bi profil bio pravilno nivelisan.

Tip & Flip uklanjanje rešetke

Plate rešetka uklanja se bez posebnog alata pomoću Tip & Flip funkcije. Pritiskom prsta na označeni deo rešetke njena suprotna strana se podiže, nakon čega se rešetka može izvaditi jednom rukom.

Uklanjanje rešetke omogućava:

• pristup mrežici za kosu
• čišćenje bočnih proreza
• čišćenje unutrašnjosti profila
• uklanjanje sapunice i naslaga
• proveru prolaza prema podnom slivniku
• redovno održavanje sistema

Rešetka ne treba da bude zalepljena, fugovana ili blokirana sanitarnim silikonom.

Mrežica za kosu

Mrežica za kosu zadržava kosu i krupnije nečistoće pre njihovog ulaska u podni slivnik i kanalizacionu cev.

Mrežicu treba redovno:

• izvaditi iz profila
• očistiti od kose
• isprati mlakom vodom
• proveriti da nije oštećena
• vratiti u pravilan položaj

Redovno čišćenje mrežice doprinosi nesmetanom protoku vode i smanjuje mogućnost začepljenja odvoda.

S+ podni slivnik i sifon nisu uključeni

ACO 90105112 obuhvata profil za tuš kanalicu sa Plate rešetkom i pripadajućim elementima, ali ne obuhvata ACO ShowerDrain S+ podni slivnik sa sifonom.

Posebno se kupuju:

• ACO ShowerDrain S+ podni slivnik
• sifonski sklop
• priključak na kanalizacionu instalaciju
• odvodna cev
• hidroizolacioni materijal
• podne pločice
• lepak za pločice
• fug masa
• ostali montažni materijal

Podni slivnik treba izabrati prema raspoloživoj ugradnoj visini, potrebnom kapacitetu odvoda, prečniku kanalizacionog priključka i zahtevanoj visini vodenog zatvarača.

Ugradnja uz zid

Profil se može postaviti uz zid tuš prostora. Kod zidne ugradnje podna površina se najčešće izvodi sa padom u jednom pravcu, prema profilu za tuš kanalicu.

Pri zidnoj ugradnji treba proveriti:

• spoj zida i poda
• položaj hidroizolacije
• razmak profila od zida
• završnu obradu zidnih i podnih pločica
• pravilan pad poda
• mogućnost uklanjanja Plate rešetke
• pristup radi čišćenja

ACO ShowerDrain S+ sistem predviđa mogućnost centralnog postavljanja ili postavljanja neposredno uz zid.

Ugradnja unutar tuš površine

Profil se može postaviti i unutar površine tuš prostora. U tom slučaju potrebno je formirati pravilan pad podne obloge prema odvodnoj liniji sa odgovarajućih strana.

Potrebno je uskladiti:

• položaj profila
• pad podnih pločica
• raspored fuga
• položaj S+ podnog slivnika
• visinu košuljice
• hidroizolacioni sistem
• završnu obradu poda

Profil mora ostati dostupan za uklanjanje Plate rešetke i redovno čišćenje.

Hidroizolacija tuš prostora

ACO ShowerDrain S+ podni slivnik mora biti pravilno povezan sa hidroizolacionim sistemom tuš prostora.

Hidroizolacija treba da obuhvati:

• stabilnu i pripremljenu podlogu
• odgovarajući hidroizolacioni premaz
• zaptivne trake u uglovima
• pravilno zaptivanje oko podnog slivnika
• zaptivanje svih prodora
• kontrolu nepropusnosti
• zaštitu hidroizolacije pre postavljanja pločica

S+ sistem koristi fabrički pripremljenu hidroizolacionu membranu na delu podnog slivnika, dok profil 90105112 predstavlja završni gornji element sistema.

Čišćenje i održavanje

Redovno čišćenje omogućava nesmetan protok vode i očuvanje elektropolirane površine profila i Plate rešetke.

Preporučeni postupak održavanja:

• ukloniti Plate rešetku pomoću Tip & Flip funkcije
• izvaditi mrežicu za kosu
• ukloniti kosu i krupnije nečistoće
• očistiti proreze uz ivice rešetke
• isprati mrežicu mlakom vodom
• očistiti unutrašnjost profila
• proveriti prolaz prema podnom slivniku
• isprati površine čistom vodom
• osušiti vidljive metalne delove
• vratiti mrežicu i Plate rešetku

Za čišćenje se preporučuju:

• meka krpa
• nežan sunđer
• meka četka
• mlaka voda
• blago pH neutralno sredstvo
• sredstvo pogodno za nerđajući čelik

Ne treba koristiti:

• metalne sunđere
• abrazivne praškove
• oštre metalne predmete
• agresivna sredstva sa hlorom
• jake kiseline
• koncentrovane rastvarače
• grube četke

Sadržaj isporuke

Artikal obuhvata:

• ACO ShowerDrain S+ profil dužine 900 mm
• Plate dizajnersku rešetku
• mrežicu za kosu
• element za prilagođavanje visini završne obloge
• integrisani pad prema slivniku
• elektropoliranu završnu obradu
• Tip & Flip sistem uklanjanja rešetke
• šifru artikla 90105112

Artikal ne obuhvata:

• ACO ShowerDrain S+ podni slivnik
• sifonski sklop
• kanalizacionu cev
• hidroizolacioni materijal
• podne pločice
• lepak za pločice
• fug masu
• ostali montažni materijal
