Alca APZ10 Simple tuš kanalica 75 cm sa inox rešetkom APZ10-750

Kompletna linijska tuš kanalica dužine 750 mm

Alca APZ10-750 je kompletna linijska tuš kanalica namenjena za prihvat i odvođenje vode iz tuš prostora izvedenih bez klasične izdignute tuš kade. Ugrađuje se u podnu konstrukciju, dok perforirana mat inox rešetka ostaje poravnata sa završnom površinom podnih pločica.

Nominalna dužina kanalice iznosi 750 mm, odnosno 75 cm. Ova dimenzija odgovara standardnim tuš zonama, manjim walk-in tuševima i kabinama u kojima je potrebna kompaktna linijska odvodnja.

Fabrička oznaka proizvoda je APZ10-750M, dok se na sajtu koristi šifra APZ10-750. Zvanični EAN kod ove varijante je 8595580537456.

Alca APZ10 Simple serija

APZ10 Simple pripada Alca programu plastičnih linijskih tuš kanalica sa završnim rubom i perforiranom inox rešetkom. Namenjena je za unutrašnju upotrebu, odvodnjavanje podnih tuševa i postavljanje neposredno uz zid ili unutar otvorenog tuš prostora.

Kanalica je pogodna i za tuš zone izvedene bez visokog praga, uključujući prostore prilagođene pristupu invalidskim kolicima.

Komplet obuhvata:

• telo linijske tuš kanalice
• perforiranu inox rešetku Simple 10
• kombinovani SMART sifon
• četiri visinski podesive nožice
• samolepljivu hidroizolacionu traku
• montažne vijke i tiple
• elemente za pričvršćivanje nožica

Perforirana inox rešetka Simple 10

Alca APZ10-750 isporučuje se sa perforiranom rešetkom Simple 10 izrađenom od nerđajućeg čelika. Rešetka ima mat završnu obradu i zaštitnu foliju koja je štiti tokom transporta, montaže i izvođenja završnih radova.

Perforirani otvori omogućavaju prihvat vode duž cele odvodne linije. Rešetka je uklonjiva, čime se omogućava pristup SMART sifonu i unutrašnjosti kanalice radi redovnog čišćenja.

Mat inox završna obrada može se uskladiti sa:

• hromiranim slavinama
• inox slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• kupatilskom galanterijom
• završnim profilima za pločice

Zaštitnu foliju treba ukloniti tek nakon završetka košuljice, hidroizolacije, postavljanja pločica, fugovanja i završnog čišćenja kupatila.

Odgovarajuća zamenska rešetka za model APZ10-750 ima oznaku Z0694-ND.

Dužina kanalice 75 cm

Nominalna dužina modela APZ10-750 iznosi 750 mm, odnosno 75 cm. Ova dimenzija često se koristi u standardnim tuš kabinama i otvorenim tuš zonama srednje širine.

Pre pripreme mesta za ugradnju potrebno je proveriti:

• stvarnu širinu tuš prostora
• spoljne dimenzije tela kanalice
• položaj zida
• položaj staklene pregrade
• pravac kanalizacione instalacije
• raspored podnih pločica
• položaj fuga
• raspoloživu dubinu poda
• završnu visinu keramike
• potreban pad poda
• pristup sifonu radi čišćenja

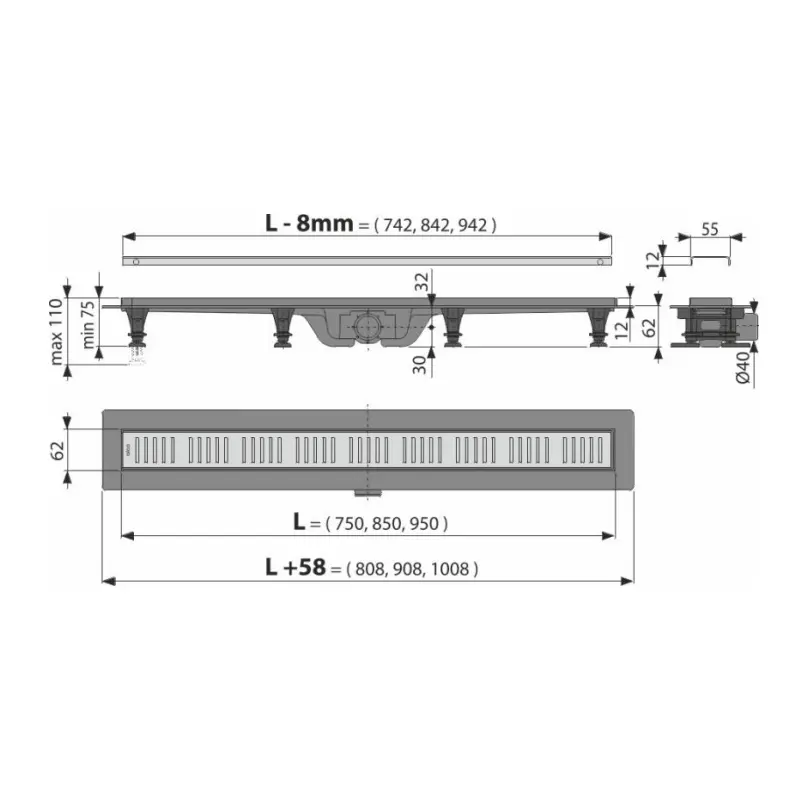

Oznaka 750 predstavlja nominalnu dužinu odvodne linije. Građevinski otvor treba pripremiti prema tehničkom crtežu i stvarnim merama proizvoda.

Telo od polipropilena ispunjenog talkom

Telo kanalice izrađeno je od polipropilena ispunjenog talkom. Materijal je otporan na mehanička, hemijska i termička oštećenja, kao i na mraz i hemijske uticaje koji se mogu javiti u sanitarnom odvodnom sistemu.

Ovakva konstrukcija doprinosi:

• otpornosti na vlagu
• stabilnoj geometriji tela
• preciznom oblikovanju odvodnog kanala
• jednostavnijem pozicioniranju
• manjoj masi proizvoda
• otpornosti na uobičajene otpadne vode
• lakšem pristupu radi održavanja
• sigurnom povezivanju sa hidroizolacijom

Telo kanalice mora biti pravilno nivelisano, potpuno oslonjeno i stabilno pričvršćeno pre izvođenja košuljice.

Minimalna ugradna visina 62 mm

Minimalna ugradna visina Alca APZ10 kanalice iznosi 62 mm. Ovaj podatak predstavlja minimalan prostor potreban za postavljanje tela kanalice i sifonskog sklopa, a ne ukupnu debljinu završene podne konstrukcije.

Prilikom planiranja ugradnje potrebno je uračunati:

• položaj odvodne cevi Ø40 mm
• potreban pad kanalizacione instalacije
• visinu sifonskog sklopa
• podešavanje montažnih nožica
• debljinu košuljice
• hidroizolacioni sloj
• debljinu lepka
• debljinu podnih pločica
• pad poda prema kanalici

Minimalna ugradna visina ne može da nadoknadi previsoko postavljenu kanalizacionu cev ili nedovoljan pad odvodne instalacije.

Ukupna instalaciona visina 75–110 mm

Ukupna instalaciona visina kanalice podešava se u rasponu od 75 do 110 mm. Četiri plastične sidrene nožice imaju raspon podešavanja od 0 do 35 mm, što omogućava precizno određivanje položaja kanalice prema visini košuljice i završne keramike.

Podesive nožice omogućavaju:

• nivelisanje kanalice
• uzdužno poravnanje
• podešavanje završne visine
• usklađivanje sa košuljicom
• stabilizaciju pre betoniranja
• poravnanje rešetke sa podnim pločicama

Nakon podešavanja kanalicu treba stabilno pričvrstiti priloženim montažnim priborom.

Horizontalni odvod Ø40 mm

Alca APZ10-750 ima horizontalni odvodni priključak prečnika 40 mm. Priključak je namenjen povezivanju sa kanalizacionom instalacijom koja prolazi kroz podnu konstrukciju.

Pre zatvaranja poda potrebno je proveriti:

• prečnik priključne cevi
• pravac kanalizacione instalacije
• dovoljan pad odvodne cevi
• pravilno naleganje spojeva
• stanje zaptivnih elemenata
• stabilnost tela kanalice
• nepropusnost priključka
• brzinu odvodnjavanja

Kompletan sistem treba ispitati vodom pre izvođenja košuljice, hidroizolacije i završne keramike.

Protok ulazne rešetke 28 l/min

Deklarisani protok ulazne rešetke iznosi 28 litara u minuti.

Stvarni odvodni kapacitet ugrađene kanalice zavisi od:

• pravilne montaže
• pada poda prema kanalici
• pada kanalizacione cevi
• čistoće perforirane rešetke
• čistoće sifona
• količine dlaka i sapunice
• protoka ugrađene tuš opreme
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok i uporediti ga sa odvodnim kapacitetom kanalice.

Kombinovani SMART sifon

Alca APZ10-750 isporučuje se sa kombinovanim SMART sifonom. Sistem objedinjuje vodeni zatvarač i dodatno mehaničko zatvaranje, čime pruža zaštitu od neprijatnih mirisa i nakon isparavanja vode iz sifona.

Tokom redovne upotrebe voda u sifonu formira fizičku barijeru između kanalizacione instalacije i prostora kupatila. Kada se tuš duže ne koristi i voda delimično ili potpuno ispari, mehanički deo nastavlja da zatvara odvodni prolaz.

SMART sifon posebno je značajan u:

• gostinskim kupatilima
• vikendicama
• apartmanima
• sezonskim objektima
• rezervnim kupatilima
• prostorima sa podnim grejanjem

Vodeni zatvarač visine 29 mm

Visina vodenog zatvarača iznosi 29 mm, dok je otpornost sifona na pritisak deklarisana na 640 Pa.

Vodeni zatvarač ograničava prolazak kanalizacionog vazduha prema kupatilu. Nakon isparavanja vode dodatnu zaštitu pruža mehanički deo SMART sifona.

Redovno čišćenje je važno jer dlake, sapunica i druge naslage mogu smanjiti protok i ometati pravilno funkcionisanje sifonskih elemenata.

Mehaničko čišćenje do odvodne cevi

Konstrukcija SMART sifona omogućava mehaničko čišćenje sve do odvodne cevi. Nakon uklanjanja perforirane rešetke i unutrašnjih sifonskih komponenti može se pristupiti odvodnom putu radi uklanjanja nečistoća.

Redovno održavanje obuhvata:

• uklanjanje inox rešetke
• vađenje sifonskih elemenata
• uklanjanje dlaka i naslaga
• ispiranje unutrašnjih komponenti
• čišćenje tela kanalice
• proveru prolaza prema odvodnoj cevi
• vraćanje svih delova
• proveru protoka puštanjem vode

Metalna kuka za uklanjanje rešetke dostupna je kao rezervni deo sa oznakom Z0108-ND.

Klasa opterećenja K3

Alca APZ10-750 pripada klasi opterećenja K3 i predviđena je za maksimalno opterećenje do 300 kg. Deklarisana nosivost podrazumeva pravilnu montažu i potpuno oslanjanje tela kanalice.

Kanalica se može koristiti u:

• porodičnim kupatilima
• gostinskim kupatilima
• apartmanima
• hotelskim kupatilima
• walk-in tuševima
• tuš zonama bez visokog praga
• pristupačnim kupatilima

Nosivost kompletnog ugrađenog sistema zavisi i od kvaliteta košuljice, stabilnosti podne keramike i pravilnog oslanjanja kanalice.

Ugradnja uz zid

Alca APZ10-750 može se postaviti neposredno uz zid tuš prostora. Kod ovog načina ugradnje pod se najčešće izvodi sa jednosmernim padom prema odvodnoj liniji.

Ugradnja uz zid omogućava:

• jednostavnije formiranje pada poda
• korišćenje većih formata pločica
• manji broj dijagonalnih rezova
• postavljanje odvoda van centralne zone stajanja
• usklađivanje sa staklenom pregradom
• uredniji raspored fuga

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš prostora

Kanalica se može postaviti i unutar otvorenog tuš prostora. U tom slučaju pad poda može se formirati prema kanalici sa jedne ili više strana.

Proizvođač navodi da je APZ10 Simple namenjena za montažu u otvorenom prostoru ili neposredno uz zid tuš zone.

Potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• završnu visinu rešetke
• položaj staklene pregrade
• pristup sifonu radi održavanja

Rešetka mora ostati uklonjiva nakon završetka svih građevinskih i keramičarskih radova.

Povezivanje sa hidroizolacijom

Konstrukcija APZ10 kanalice omogućava sigurno povezivanje sa građevinskim hidroizolacionim sistemom. U sadržaju isporuke nalazi se samolepljiva hidroizolaciona traka.

Hidroizolacija treba da obuhvati:

• prostor oko kompletnog tela kanalice
• spoj kanalice i košuljice
• celu površinu tuš zone
• spoj poda i zida
• unutrašnje uglove
• prodore instalacija
• površinu ispod podne keramike
• spojeve uz staklenu tuš pregradu

Priložena traka ne zamenjuje kompletan hidroizolacioni sistem mokre zone.

Pogodna za tuš bez visokog praga

APZ10 Simple namenjena je za odvodnjavanje podnih tuševa izvedenih u ravni sa podom. Proizvođač je navodi i kao proizvod pogodan za pristup invalidskim kolicima.

Kod projektovanja takve tuš zone potrebno je obezbediti:

• dovoljan pad poda
• protivkliznu podnu oblogu
• pravilno postavljenu kanalicu
• neprekidnu hidroizolaciju
• stabilnu završnu rešetku
• dovoljan odvodni kapacitet
• pristup sifonu radi čišćenja

Održavanje mat inox rešetke

Za redovno čišćenje mat inox rešetke preporučuju se:

• mlaka voda
• meka krpa
• mikrofiber krpa
• blago pH neutralno sredstvo
• ispiranje čistom vodom
• sušenje nakon čišćenja

Ne treba koristiti:

• čeličnu vunu
• metalne sunđere
• abrazivne praškove
• agresivne kiseline
• sredstva sa visokim sadržajem hlora
• oštre metalne predmete

Redovno čišćenje omogućava slobodan prolaz vode kroz perforacije i doprinosi očuvanju mat inox završne obrade.

Standard EN 1253

Alca APZ10 Simple izrađena je prema standardu EN 1253, koji se odnosi na podne odvode i slivnike u zgradama.

Pravilan rad kompletnog sistema zavisi od:

• stručne montaže
• pravilnog pada poda
• dovoljnog pada kanalizacione cevi
• nepropusne hidroizolacije
• stabilnog oslanjanja kanalice
• redovnog čišćenja
• pravilnog vraćanja sifonskih komponenti

Sadržaj isporuke

Artikal obuhvata:

• Alca APZ10 Simple linijsku tuš kanalicu
• telo kanalice nominalne dužine 750 mm
• perforiranu mat inox rešetku Simple 10
• zaštitnu foliju na rešetki
• kombinovani SMART sifon
• četiri visinski podesive nožice
• osam montažnih vijaka
• osam tipli
• osam vijaka za pričvršćivanje nožica
• samolepljivu hidroizolacionu traku

Zvanična specifikacija potvrđuje da su rešetka Simple 10, SMART sifon, četiri podesive nožice, hidroizolaciona traka i montažni elementi uključeni u komplet.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
