Alca APZ19 Simple tuš kanalica sa dvostranom rešetkom 65 cm (APZ19-650)

Opis

Alca APZ19 Simple tuš kanalica sa dvostranom rešetkom 65 cm APZ19-650

Alca APZ19 Simple tuš kanalica 65 cm

Alcadrain APZ19 Simple predstavlja plastičnu linijsku tuš kanalicu namenjenu odvodu vode iz podnih tuševa. Model APZ19-650 je verzija dužine 65 cm, sa horizontalnim rubom i dvostranom rešetkom koja je uključena u standardno pakovanje.

Kanalica je namenjena unutrašnjoj upotrebi i može se ugrađivati u otvorenom delu tuš prostora ili neposredno uz zid. Konstrukcija omogućava povezivanje sa građevinskom hidroizolacijom i formiranje tuš zone sa linijskim podnim odvodom.

Dužina 65 cm

Šifra APZ19-650 označava APZ19 Simple kanalicu dužine 65 cm.

Tehnički podaci za ovaj model navode:

• dužina kanalice L1: 65 cm
• ukupna konstrukciona mera L2: 710 mm
• širina kanalice G: 62 mm

Fabrička šifra proizvoda je:

APZ19-650

EAN oznaka je:

8595580583156.

Dvostrana rešetka

APZ19 Simple isporučuje se sa dvostranom rešetkom.

Rešetka omogućava dve završne izvedbe:

• puna rešetka od nerđajućeg čelika
• rešetka za oblaganje keramičkim pločicama

Za model APZ19-650 odgovarajuća rezervna dvostrana rešetka nosi šifru K5070-ND.

Rešetka za oblaganje keramikom

Jedna strana rešetke namenjena je postavljanju završne obloge.

Alcadrain navodi mogućnost ugradnje:

• keramičkih pločica
• vodootpornog drveta

Maksimalna dozvoljena debljina završnog materijala iznosi 8 mm.

Puna rešetka od nerđajućeg čelika

Druga strana dvostrane rešetke koristi se kao puna vidljiva površina.

Alcadrain za APZ19 Simple navodi kombinaciju:

nerđajući čelik mat / rešetka za keramičke pločice.

Rešetka je uključena u standardni sadržaj pakovanja.

Materijal tela kanalice

Telo Alcadrain APZ19 Simple kanalice izrađeno je od polipropilena ispunjenog talkom.

Proizvođač navodi otpornost materijala na:

• mehanička oštećenja
• hemijska opterećenja
• termička opterećenja
• mraz
• hemikalije

Protok 24 l/min

Deklarisani protok kanalice iznosi:

24 l/min.

Protok predstavlja kapacitet odvoda vode kroz rešetku i sifonski sistem kanalice.

Odvod Ø40 mm

Prečnik izlaza za odvod iznosi:

Ø40 mm.

Izlaz je horizontalno izveden i povezuje se sa odgovarajućom kanalizacionom instalacijom.

SMART kombinovani sifon

U sastavu APZ19-650 nalazi se SMART kombinovani sifon za mirise.

Sistem kombinuje vodenu i mehaničku zaštitu od povratka neprijatnih mirisa iz kanalizacije. Alcadrain navodi da kombinovani sifon zadržava funkciju zaštite i nakon isušivanja vode iz odvoda.

Vodeni stub 25 mm

Visina vodenog stuba sifona iznosi:

25 mm.

Vodeni stub predstavlja deo sistema zaštite od povratka neprijatnih mirisa.

Mehanička zaštita od neprijatnih mirisa

Pored vodenog zatvarača, SMART sistem koristi i mehanički element.

Ovakva konstrukcija omogućava zatvaranje prolaza neprijatnim mirisima i kada se voda iz sifona isuši.

Mehaničko čišćenje sifona

Alcadrain APZ19 Simple poseduje sifon koji se može mehanički očistiti sve do odvodne cevi.

Pristup odvodnom delu ostvaruje se sa gornje strane kanalice nakon uklanjanja rešetke.

Minimalna debljina betona 62 mm

Minimalna potrebna debljina betonskog sloja iznosi:

62 mm.

Ova mera predstavlja minimalnu konstrukcionu visinu poda do ruba kanalice.

Ukupna instalaciona visina 75–110 mm

Ukupna visina instalacije kanalice iznosi:

75–110 mm.

Podešavanje visine omogućavaju fabrički ugrađene podesive nogice.

Podesive nogice 0–35 mm

APZ19-650 ima dve plastične sidrene nogice podesive po visini.

Raspon podešavanja iznosi:

0–35 mm.

Nogice omogućavaju precizno nivelisanje kanalice tokom montaže.

Dve podesive nogice

U standardnom sadržaju pakovanja nalaze se:

2 nožice podesive po visini.

One predstavljaju sastavni deo kompleta APZ19 Simple.

Širina kanalice 62 mm

Tehnički katalog za APZ19-650 navodi širinu kanalice:

62 mm.

Ova mera odnosi se na širinu osnovnog tela kanalice.

Konstrukciona dužina 710 mm

Za APZ19-650 tehnički crtež navodi meru L2:

710 mm.

Nazivna dužina samog modela ostaje 65 cm.

Hidroizolaciona traka

U sadržaj pakovanja uključena je samolepljiva hidroizolaciona traka.

Traka služi za povezivanje kanalice sa sistemom građevinske hidroizolacije.

Veza sa hidroizolacijom

Alcadrain navodi sigurnu vezu APZ19 Simple kanalice sa sistemom građevinske hidroizolacije.

Rub kanalice i hidroizolaciona traka čine deo konstrukcije za povezivanje odvoda sa završnim hidroizolacionim slojem poda.

Ugradnja u prostoru ili uz zid

APZ19-650 može se ugrađivati:

• na otvorenom prostoru tuš zone
• neposredno uz zid prostora za tuširanje

Primena u podnim tuševima

Alcadrain APZ19 Simple namenjena je za drenažu podnih tuševa.

Kanalica prihvata vodu sa površine poda i odvodi je kroz integrisani sifon i izlaz Ø40 mm.

Unutrašnja upotreba

Proizvod je predviđen za:

unutrašnju upotrebu.

Program bez prepreka

APZ19 Simple je pogodna za izvedbu tuš prostora sa pristupom invalidskim kolicima.

Linijska konstrukcija omogućava izvedbu ravnog pristupa tuš zoni bez klasične visoke tuš kade.

Klasa opterećenja

Zvanična stranica navodi klasu opterećenja:

K3, maksimalno 300 kg.

Set za fiksiranje

U kompletu se nalazi set za fiksiranje koji obuhvata:

• vijak Ø4,2 × 38 mm – 4 komada
• tipla Ø8 mm – 4 komada

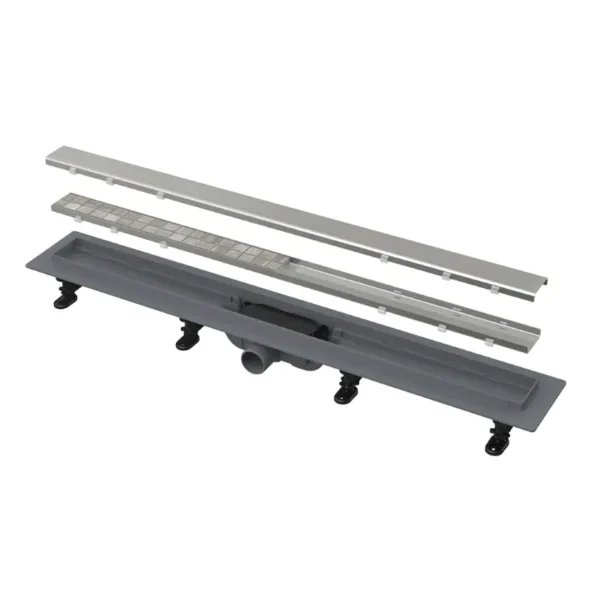

Sadržaj isporuke

Alcadrain APZ19-650 Simple isporučuje se sa:

• linijskom tuš kanalicom
• dvostranom rešetkom
• punom stranom rešetke
• stranom rešetke za ugradnju pločica
• setom za fiksiranje
• 4 vijka Ø4,2 × 38 mm
• 4 tiple Ø8 mm
• samolepljivom hidroizolacionom trakom
• SMART kombinovanim sifonom
• 2 podesive nogice
