Alca APZ19 Simple tuš kanalica sa dvostranom rešetkom 75 cm (APZ19-750)

Opis

Alca APZ19 Simple tuš kanalica sa dvostranom rešetkom 75 cm APZ19-750

Alca APZ19 Simple tuš kanalica 75 cm

Alcadrain APZ19 Simple predstavlja plastičnu linijsku tuš kanalicu namenjenu odvodu vode iz podnih tuševa. Model APZ19-750 je verzija dužine 75 cm i isporučuje se sa dvostranom rešetkom, kombinovanim SMART sifonom, hidroizolacionom trakom i priborom za montažu.

Kanalica je namenjena unutrašnjoj upotrebi i može se ugrađivati u otvorenom delu tuš prostora ili neposredno uz zid. Konstrukcija omogućava povezivanje sa sistemom građevinske hidroizolacije.

Dužina 75 cm

Šifra APZ19-750 označava model APZ19 Simple dužine 75 cm.

Tehnički podaci za ovu varijantu navode:

• dužina kanalice: 75 cm
• konstrukciona dužina L2: 810 mm
• širina kanalice: 62 mm

Fabrička šifra proizvoda je:

APZ19-750

EAN oznaka proizvoda je:

8595580583163.

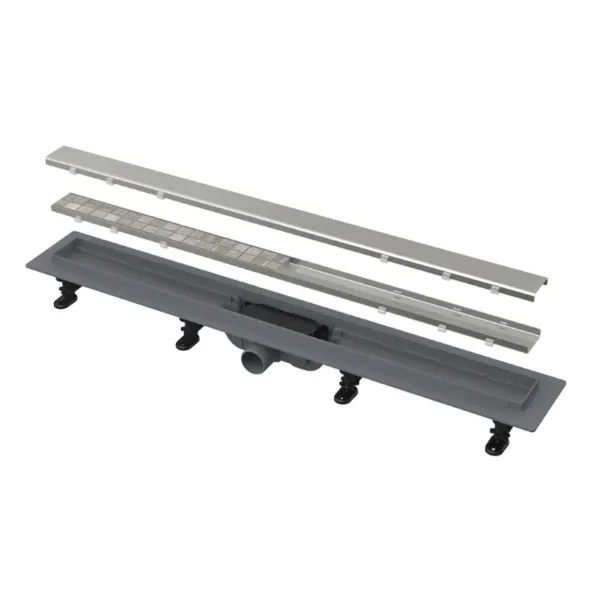

Dvostrana rešetka DOUBLE

APZ19-750 isporučuje se sa dvostranom DOUBLE rešetkom.

Rešetka omogućava dve izvedbe:

• puna rešetka
• rešetka za oblaganje keramičkim pločicama

Za model APZ19-750 odgovarajuća rezervna dvostrana rešetka ima oznaku K5071-ND.

Rešetka za oblaganje keramikom

Jedna strana rešetke namenjena je postavljanju završne obloge.

Moguća je ugradnja:

• keramičkih pločica
• vodootpornog drveta

Maksimalna debljina završne obloge iznosi 8 mm.

Puna rešetka od nerđajućeg čelika

Druga strana koristi se kao puna vidljiva rešetka.

Alcadrain za APZ19 Simple navodi kombinaciju:

nerđajući čelik mat / rešetka za keramičke pločice.

Rešetka je uključena u standardno pakovanje kanalice.

Materijal tela kanalice

Telo APZ19 Simple kanalice izrađeno je od polipropilena ispunjenog talkom.

Materijal je predviđen za otpornost na:

• mehanička opterećenja
• hemijska opterećenja
• termička opterećenja
• mraz
• hemikalije

Protok 24 l/min

Deklarisani protok kanalice iznosi:

24 l/min.

Ovaj podatak predstavlja kapacitet protoka kroz rešetku i sifonski sistem kanalice.

Odvod Ø40 mm

Prečnik izlaza za odvod iznosi:

Ø40 mm.

Odvod je horizontalno izveden i povezuje se sa odgovarajućom kanalizacionom instalacijom.

SMART kombinovani sifon

U kompletu APZ19-750 nalazi se SMART kombinovani sifon za mirise.

Sistem kombinuje vodenu i mehaničku zaštitu od povratka neprijatnih mirisa iz kanalizacione instalacije.

Vodeni stub 25 mm

Visina vodenog stuba sifona iznosi:

25 mm.

Vodeni stub predstavlja deo sistema zaštite od povratka neprijatnih mirisa.

Mehanička zaštita od neprijatnih mirisa

Kombinovani SMART sifon pored vodenog zatvarača koristi i mehanički element.

Takva konstrukcija održava funkciju zaštite od neprijatnih mirisa i nakon isušivanja vode iz odvoda.

Mehaničko čišćenje sifona

Sifon je konstruisan tako da omogućava mehaničko čišćenje do odvodne cevi.

Pristup sifonu ostvaruje se sa gornje strane nakon uklanjanja rešetke.

Minimalna debljina betona 62 mm

Minimalna debljina betonskog sloja iznosi:

62 mm.

Ova mera predstavlja jednu od osnovnih konstrukcionih vrednosti pri ugradnji kanalice.

Ukupna instalaciona visina 75–110 mm

Ukupna instalaciona visina iznosi:

75–110 mm.

Raspon visine omogućava pozicioniranje i nivelaciju kanalice u odnosu na završni nivo poda.

Podesive nogice 0–35 mm

APZ19 Simple koristi podesive plastične sidrene nogice sa rasponom podešavanja:

0–35 mm.

Nogice služe za:

• nivelaciju kanalice
• podešavanje visine
• stabilizaciju tokom ugradnje

Širina kanalice 62 mm

Širina tela kanalice iznosi:

62 mm.

Ova dimenzija odnosi se na širinu osnovnog kanala.

Konstrukciona dužina 810 mm

Za APZ19-750 tehnički crtež navodi ukupnu konstrukcionu meru L2:

810 mm.

Nazivna dužina modela ostaje 75 cm.

Težina 1,96 kg

Težina pojedinačnog APZ19-750 kompleta iznosi približno:

1,96 kg.

Zvanični tehnički list za istu šifru navodi logističke dimenzije pojedinačnog proizvoda 865 × 80 × 145 mm.

Hidroizolaciona traka

U pakovanju se nalazi samolepljiva hidroizolaciona traka.

Traka služi za povezivanje kanalice sa sistemom građevinske hidroizolacije u tuš prostoru.

Veza sa građevinskom hidroizolacijom

Konstrukcija APZ19 Simple predviđena je za sigurno povezivanje sa hidroizolacionim sistemom poda.

Rub kanalice i hidroizolaciona traka omogućavaju formiranje kontinuiteta hidroizolacije oko linijskog odvoda.

Ugradnja u prostoru ili uz zid

APZ19-750 može se postaviti:

• u otvorenom delu tuš prostora
• neposredno uz zid tuš zone

Primena u podnim tuševima

Kanalica je namenjena za odvod vode iz podnih tuševa.

Voda se preko rešetke usmerava prema unutrašnjem kanalu, sifonu i horizontalnom odvodu Ø40 mm.

Unutrašnja upotreba

APZ19-750 je namenjena za unutrašnju upotrebu.

Pristup invalidskim kolicima

Proizvođač navodi mogućnost primene APZ19 Simple kanalice u tuš prostorima namenjenim pristupu invalidskim kolicima.

Klasa opterećenja

Aktuelni Alcadrain katalog za APZ19 seriju navodi klasu opterećenja:

K3 – maksimalno 300 kg.

Set za fiksiranje

U pakovanju APZ19-750 nalazi se set za fiksiranje sa vijcima i tiplama. Aktuelni tehnički list za ovu dužinu navodi:

• vijak Ø4,2 × 38 – 8 komada
• tipla Ø8 – 8 komada

Sadržaj isporuke

Alcadrain APZ19-750 Simple isporučuje se sa:

• linijskom tuš kanalicom
• dvostranom DOUBLE rešetkom
• punom stranom rešetke
• stranom rešetke za oblaganje keramikom
• setom za fiksiranje
• samolepljivom hidroizolacionom trakom
• SMART kombinovanim sifonom
• podesivim nogicama
