Opis

Alca APZ30 WALL tuš kanalica uz zid 75 cm sa inox rešetkom APZ30-750

Linijska tuš kanalica sa vertikalnom prirubnicom

Alca APZ30-750 je kompletna linijska tuš kanalica projektovana za postavljanje neposredno uz zid tuš prostora. Model APZ30 WALL ima fiksnu vertikalnu prirubnicu koja prati zid i omogućava povezivanje kanalice sa hidroizolacionim slojem na spoju poda i zida.

Nominalna dužina kanalice iznosi 750 mm, odnosno 75 cm. Ova dimenzija odgovara standardnim tuš zonama, walk-in tuševima i tuš nišama u kojima se odvodna linija postavlja uz zadnji ili bočni zid.

Fabrička oznaka proizvoda je APZ30-750M, dok se na sajtu koristi šifra APZ30-750. EAN kod ove varijante je 8595580571856.

Alca APZ30 WALL serija

APZ30 WALL pripada Alca programu plastičnih linijskih tuš kanalica sa perforiranom rešetkom i fiksnom vertikalnom prirubnicom. Namenjena je za odvodnjavanje tuševa izvedenih u ravni sa podom i postavljanje direktno uz zid.

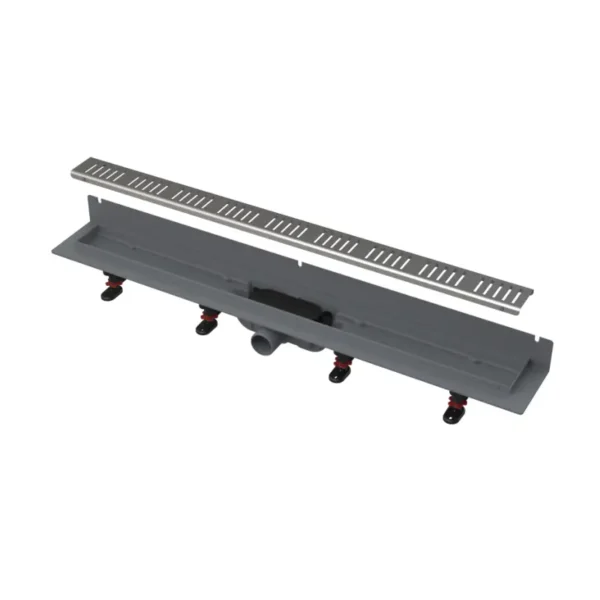

Komplet obuhvata:

• telo linijske tuš kanalice
• fiksnu vertikalnu prirubnicu
• perforiranu inox rešetku Simple 10
• kombinovani SMART sifon
• dve visinski podesive nožice
• samolepljivu hidroizolacionu traku
• montažne elemente

APZ30 WALL dostupan je u nominalnim dužinama 650, 750 i 850 mm.

Razlika između APZ30 WALL i APZ10 Simple kanalice

Glavna razlika između APZ30 WALL i APZ10 Simple serije nalazi se u konstrukciji završnog ruba i predviđenom položaju ugradnje.

APZ30 WALL ima:

• fiksnu vertikalnu prirubnicu
• predviđenu montažu direktno uz zid
• povezivanje sa zidnom i podnom hidroizolacijom
• dve visinski podesive nožice
• perforiranu rešetku Simple 10
• kombinovani SMART sifon

APZ10 Simple ima horizontalni rub i može se postaviti uz zid ili unutar otvorene površine tuš prostora.

Kod APZ30 modela vertikalna prirubnica postavljena je na fiksnoj udaljenosti od tela kanalice i prilagođena je završnoj obradi zida keramičkim pločicama.

Nominalna dužina 75 cm

Nominalna dužina APZ30-750 kanalice iznosi 750 mm, odnosno 75 cm. Ova dimenzija odgovara standardnim tuš prostorima i omogućava postavljanje odvodne linije uz zid bez zauzimanja centralnog dela tuš zone.

Pre pripreme mesta za ugradnju potrebno je proveriti:

• stvarnu širinu tuš prostora
• ukupne spoljne dimenzije kanalice
• položaj zida uz koji se kanalica postavlja
• položaj staklene pregrade
• raspored zidnih i podnih pločica
• položaj fuga
• pravac kanalizacione cevi
• raspoloživu dubinu poda
• završnu visinu keramike
• potreban pad poda
• pristup sifonu radi održavanja

Oznaka 750 predstavlja nominalnu dužinu odvodne linije. Građevinski otvor treba pripremiti prema tehničkom crtežu i stvarnim merama proizvoda.

Fiksna vertikalna prirubnica uz zid

APZ30 WALL ima fiksnu vertikalnu prirubnicu koja se postavlja neposredno uz zid tuš prostora. Prirubnica omogućava povezivanje kanalice sa hidroizolacijom zida i poda na mestu koje je posebno izloženo prodoru vode.

Vertikalna prirubnica doprinosi:

• preciznom pozicioniranju kanalice uz zid
• povezivanju zidne i podne hidroizolacije
• jednostavnijem formiranju pada poda
• smanjenju broja rezova na podnim pločicama
• urednom završnom spoju zida i kanalice
• lakšem uklapanju sa zidnom keramikom

Kod APZ30 WALL kanalice vertikalna prirubnica nalazi se na fiksnoj udaljenosti od 16 mm od ivice tela kanalice i predviđena je za zidne pločice debljine približno 6–12 mm.

Perforirana inox rešetka Simple 10

Alca APZ30-750 isporučuje se sa perforiranom rešetkom Simple 10 izrađenom od nerđajućeg čelika. Rešetka ima mat završnu obradu i zaštitnu foliju koja je štiti tokom transporta, ugradnje i izvođenja završnih radova.

Perforirani otvori prihvataju vodu duž odvodne linije, dok uklonjiva konstrukcija omogućava pristup SMART sifonu i unutrašnjosti kanalice radi čišćenja.

Mat inox rešetka može se uskladiti sa:

• hromiranim slavinama
• inox slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• kupatilskom galanterijom
• inox završnim profilima

Zaštitnu foliju treba ukloniti tek nakon završetka košuljice, hidroizolacije, postavljanja pločica, fugovanja i završnog čišćenja kupatila.

Telo od izdržljive plastike

Telo kanalice izrađeno je od veoma izdržljive plastike otporne na mraz i hemijske uticaje. Materijal je prilagođen ugradnji unutar vlažne podne konstrukcije i kontaktu sa otpadnom vodom iz tuš prostora.

Plastična konstrukcija doprinosi:

• otpornosti na vlagu
• stabilnoj geometriji kanalice
• preciznom oblikovanju odvodnog kanala
• jednostavnijem pozicioniranju
• relativno maloj masi proizvoda
• lakšem pristupu sifonu
• povezivanju sa hidroizolacionim sistemom

Telo kanalice mora biti pravilno nivelisano, potpuno oslonjeno i stabilno pričvršćeno pre izvođenja košuljice.

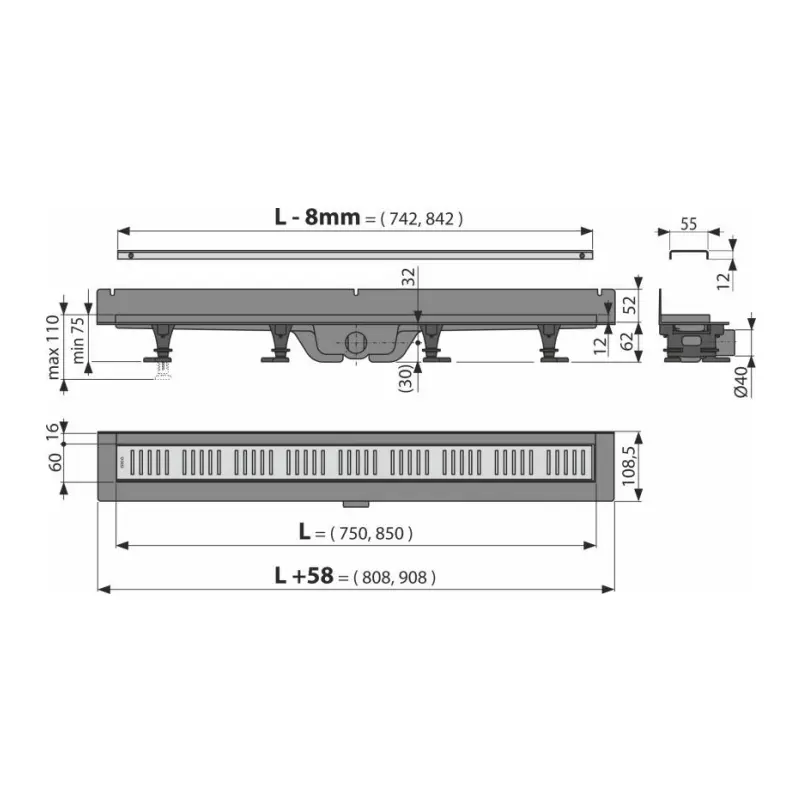

Minimalna ugradna visina 62 mm

Minimalna ugradna visina Alca APZ30 WALL kanalice iznosi 62 mm. Ova vrednost predstavlja minimalnu potrebnu debljinu betonske konstrukcije za smeštaj tela kanalice i sifonskog sklopa, a ne ukupnu debljinu svih završenih slojeva poda.

Prilikom planiranja ugradnje potrebno je uračunati:

• položaj odvodne cevi Ø40 mm
• potreban pad kanalizacione instalacije
• visinu sifonskog sklopa
• podešavanje montažnih nožica
• debljinu košuljice
• hidroizolacioni sloj
• debljinu lepka
• debljinu podnih pločica
• pad poda prema kanalici

Minimalna ugradna visina ne može da nadoknadi previsoko postavljenu kanalizacionu cev ili nedovoljan pad odvodne instalacije.

Ukupna instalaciona visina 75–110 mm

Ukupna instalaciona visina kanalice podešava se u rasponu od 75 do 110 mm. Dve visinski podesive montažne nožice omogućavaju nivelisanje tela kanalice i usklađivanje završnog položaja rešetke sa podnom keramikom.

Podesive nožice omogućavaju:

• nivelisanje kanalice
• uzdužno poravnanje
• podešavanje završne visine
• usklađivanje sa košuljicom
• stabilizaciju pre betoniranja
• poravnanje rešetke sa podnim pločicama

Nakon podešavanja kanalicu treba stabilno pričvrstiti priloženim montažnim elementima.

Horizontalni odvod Ø40 mm

Alca APZ30-750 ima horizontalni odvodni priključak prečnika 40 mm. Priključak se povezuje sa kanalizacionom instalacijom koja prolazi kroz podnu konstrukciju.

Pre zatvaranja poda potrebno je proveriti:

• prečnik priključne cevi
• pravac kanalizacione instalacije
• dovoljan pad odvodne cevi
• pravilno naleganje spojeva
• stanje zaptivnih elemenata
• stabilnost kanalice
• nepropusnost priključka
• brzinu odvodnjavanja

Kompletan sistem treba ispitati vodom pre izvođenja košuljice, hidroizolacije i završne keramike.

Protok ulazne rešetke 28 l/min

Deklarisani protok ulazne rešetke iznosi 28 litara u minuti.

Stvarni odvodni kapacitet ugrađene kanalice zavisi od:

• pravilne montaže
• pada poda prema kanalici
• pada kanalizacione cevi
• čistoće perforirane rešetke
• čistoće sifona
• količine dlaka i sapunice
• ukupnog protoka tuš opreme
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok i uporediti ga sa kapacitetom kanalice.

Kombinovani SMART sifon

Alca APZ30-750 isporučuje se sa kombinovanim SMART sifonom. Sistem kombinuje vodeni zatvarač i dodatni mehanički element koji pruža zaštitu od neprijatnih mirisa kada voda u sifonu ispari.

Tokom redovne upotrebe voda u sifonu formira fizičku barijeru između kanalizacione instalacije i prostora kupatila. Kada se tuš duže ne koristi i voda delimično ili potpuno ispari, mehanički deo nastavlja da zatvara odvodni prolaz.

SMART sifon posebno je koristan u:

• gostinskim kupatilima
• vikendicama
• apartmanima
• sezonskim objektima
• rezervnim kupatilima
• prostorima sa podnim grejanjem

Vodeni zatvarač visine 29 mm

Visina vodenog zatvarača iznosi 29 mm, dok je otpornost sifona na pritisak deklarisana na 640 Pa.

Vodeni zatvarač sprečava neposredan prolazak kanalizacionog vazduha prema prostoru kupatila. Nakon isparavanja vode dodatnu zaštitu obezbeđuje mehanički deo SMART sifona.

Redovno čišćenje važno je jer dlake, sapunica i druge naslage mogu smanjiti protok i ometati pravilno funkcionisanje unutrašnjih elemenata sifona.

Mehaničko čišćenje do odvodne cevi

Nakon uklanjanja perforirane rešetke i unutrašnjih sifonskih komponenti omogućen je pristup odvodnom putu radi uklanjanja naslaga i nečistoća.

Redovno održavanje obuhvata:

• uklanjanje inox rešetke
• vađenje sifonskih elemenata
• uklanjanje dlaka i sapunice
• ispiranje unutrašnjih komponenti
• čišćenje tela kanalice
• proveru prolaza prema odvodnoj cevi
• vraćanje svih elemenata
• proveru protoka puštanjem vode

Redovno održavanje doprinosi očuvanju deklarisanog protoka i smanjuje mogućnost zadržavanja vode u tuš prostoru.

Klasa opterećenja K3

Alca APZ30-750 pripada klasi opterećenja K3 i predviđena je za maksimalno opterećenje do 300 kg. Deklarisana nosivost podrazumeva pravilnu montažu, stabilno pričvršćivanje i potpuno oslanjanje tela kanalice.

Kanalica se može koristiti u:

• porodičnim kupatilima
• gostinskim kupatilima
• apartmanima
• hotelskim kupatilima
• walk-in tuševima
• tuš zonama bez visokog praga
• pristupačnim kupatilima

Nosivost kompletnog sistema zavisi i od pravilno izvedene košuljice, stabilnosti podne keramike i ravnomernog oslanjanja kanalice.

Ugradnja neposredno uz zid

APZ30 WALL predviđena je isključivo za montažu direktno uz zid tuš prostora. Pod se kod ovakvog načina postavljanja najčešće izvodi sa jednosmernim padom prema kanalici.

Ugradnja uz zid omogućava:

• jednostavnije formiranje pada poda
• korišćenje većih formata pločica
• manji broj dijagonalnih rezova
• postavljanje odvoda van centralne zone stajanja
• precizno povezivanje zidne i podne hidroizolacije
• uredniji raspored fuga
• uklapanje sa staklenom tuš pregradom

Zbog fiksne vertikalne prirubnice APZ30 nije namenjena za postavljanje u sredini otvorenog tuš prostora.

Povezivanje sa hidroizolacijom

U sadržaju isporuke nalazi se samolepljiva hidroizolaciona traka namenjena povezivanju kanalice sa hidroizolacionim sistemom poda i zida.

Hidroizolacija treba da obuhvati:

• vertikalnu prirubnicu kanalice
• prostor oko tela kanalice
• spoj kanalice i košuljice
• celu površinu tuš zone
• spoj poda i zida
• unutrašnje uglove
• prodore instalacija
• površinu ispod zidnih i podnih pločica
• spojeve uz staklenu tuš pregradu

Priložena traka ne zamenjuje kompletan hidroizolacioni sistem mokre zone.

Pogodna za tuš bez visokog praga

Alca APZ30-750 omogućava izvođenje tuš prostora u ravni sa podom, bez klasične izdignute tuš kade. Proizvođač navodi da je kanalica pogodna i za pristup invalidskim kolicima.

Kod projektovanja takvog prostora potrebno je obezbediti:

• dovoljan pad poda
• protivkliznu podnu oblogu
• pravilno pozicioniranu kanalicu
• neprekidnu hidroizolaciju
• stabilnu završnu rešetku
• dovoljan odvodni kapacitet
• pristup sifonu radi čišćenja

Održavanje mat inox rešetke

Za redovno čišćenje mat inox rešetke preporučuju se:

• mlaka voda
• meka krpa
• mikrofiber krpa
• blago pH neutralno sredstvo
• ispiranje čistom vodom
• sušenje nakon čišćenja

Ne treba koristiti:

• čeličnu vunu
• metalne sunđere
• abrazivne praškove
• agresivne kiseline
• sredstva sa visokim sadržajem hlora
• oštre metalne predmete

Redovno čišćenje omogućava slobodan prolaz vode kroz perforacije i doprinosi očuvanju mat inox završne obrade.

Sadržaj isporuke

Artikal obuhvata:

• Alca APZ30 WALL linijsku tuš kanalicu
• telo kanalice nominalne dužine 750 mm
• fiksnu vertikalnu prirubnicu
• perforiranu mat inox rešetku Simple 10
• zaštitnu foliju na rešetki
• kombinovani SMART sifon
• dve visinski podesive nožice
• samolepljivu hidroizolacionu traku
• montažne elemente

Zvanična specifikacija potvrđuje da su rešetka Simple 10, kombinovani SMART sifon, dve podesive nožice, hidroizolaciona traka i montažni elementi uključeni u komplet.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• zidne i podne pločice
• lepak za pločice
• masu za fugovanje
• sanitarni silikon
• ostali građevinski materijal
