Opis

Alca APZ8 Simple tuš kanalica 75 cm sa inox rešetkom APZ8-750

Kompletna tuš kanalica 750 mm

Alca APZ8-750 je kompletna linijska tuš kanalica namenjena za prihvat i odvođenje vode iz tuš prostora bez klasične izdignute tuš kade. Ugrađuje se u podnu konstrukciju, dok perforirana inox rešetka ostaje poravnata sa završnom površinom podnih pločica.

Nominalna dužina kanalice iznosi 750 mm, odnosno 75 cm. Ova dimenzija pogodna je za standardne tuš zone, manje walk-in tuševe i kabine u kojima je potrebna kompaktna linijska odvodnja.

Fabrička oznaka artikla je APZ8-750M, dok se na sajtu koristi šifra APZ8-750. EAN kod ove varijante je 8595580537395.

Alca APZ8 Simple serija

APZ8 Simple pripada Alca programu plastičnih linijskih tuš kanalica sa rubom za perforiranu rešetku. Namenjena je za unutrašnju upotrebu, odvodnjavanje podnih tuševa i postavljanje uz zid ili unutar otvorene tuš zone.

Komplet obuhvata osnovne komponente potrebne za ugradnju:

• plastično telo kanalice
• perforiranu inox rešetku Simple 8
• kombinovani SMART sifon
• visinski podesive montažne nožice
• samolepljivu hidroizolacionu traku
• pribor za pričvršćivanje
• kuku za uklanjanje rešetke

APZ8 Simple proizvodi se u više dužina, uključujući modele od 550, 650, 750, 850 i 950 mm.

Dužina kanalice 75 cm

Nominalna dužina modela APZ8-750 iznosi 750 mm, odnosno 75 cm.

Pre pripreme mesta za montažu potrebno je proveriti:

• stvarnu širinu tuš prostora
• spoljne montažne mere kanalice
• položaj zida
• položaj staklene pregrade
• pravac kanalizacione cevi
• raspored podnih pločica
• položaj fuga
• raspoloživu dubinu poda
• završnu visinu keramike
• potreban pad poda
• pristup sifonu radi čišćenja

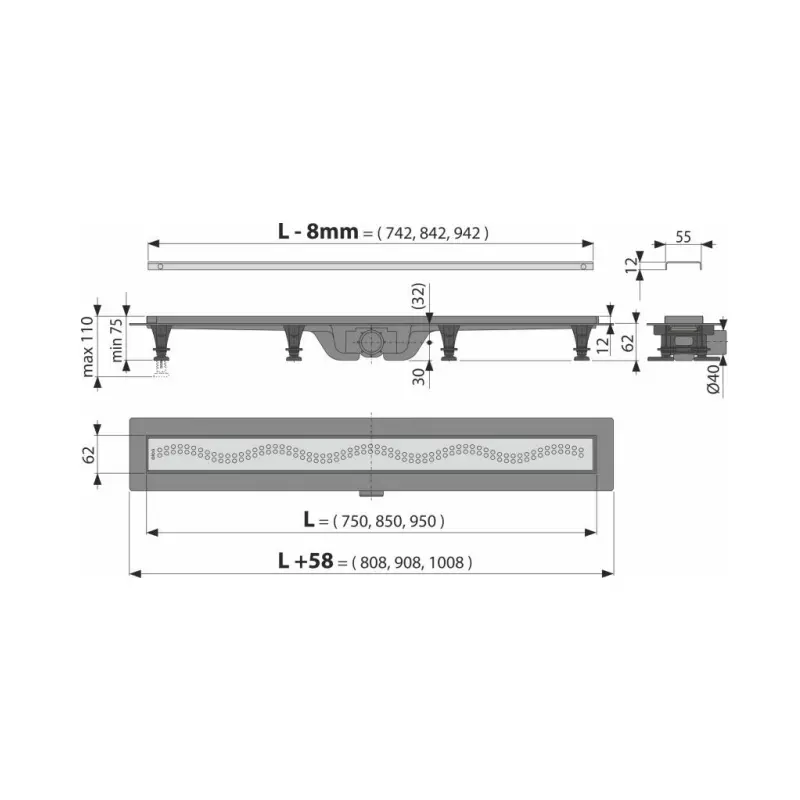

Oznaka 750 mm predstavlja nominalnu dužinu proizvoda. Građevinski otvor treba pripremiti prema tehničkom crtežu i stvarnim spoljnim merama kanalice.

Perforirana inox rešetka Simple 8

Alca APZ8-750 isporučuje se sa perforiranom rešetkom Simple 8 izrađenom od nerđajućeg čelika. Rešetka ima matiranu površinu i zaštitni sloj koji je štiti tokom transporta, montaže i izvođenja građevinskih radova.

Perforacije omogućavaju prihvat vode duž cele odvodne linije. Mat inox površina može se uskladiti sa:

• hromiranim slavinama
• inox slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• kupatilskom galanterijom
• završnim profilima za pločice

Zaštitni sloj sa rešetke treba ukloniti tek nakon završetka hidroizolacionih, keramičarskih i drugih građevinskih radova.

Telo od visokoizdržljive plastike

Telo APZ8 Simple kanalice izrađeno je od visokoizdržljive plastike otporne na mraz i hemikalije. Materijal je prilagođen ugradnji u podnu konstrukciju i redovnom kontaktu sa otpadnom vodom iz tuš prostora.

Plastična konstrukcija doprinosi:

• otpornosti na vlagu
• maloj masi proizvoda
• stabilnoj geometriji kanalice
• preciznom oblikovanju odvodnog kanala
• jednostavnijem pozicioniranju
• otpornosti na uobičajene hemijske uticaje
• jednostavnom pristupu radi čišćenja

Telo kanalice mora biti pravilno nivelisano, potpuno oslonjeno i stabilno pričvršćeno pre izvođenja košuljice i završnih podnih slojeva.

Minimalna ugradna visina 62 mm

Minimalna ugradna visina Alca APZ8 kanalice iznosi 62 mm. Ova vrednost označava minimalni prostor potreban za smeštaj tela i sifonskog dela kanalice, a ne ukupnu debljinu svih završnih slojeva poda.

Prilikom planiranja potrebno je uračunati:

• položaj odvodne cevi Ø40 mm
• potreban pad kanalizacione instalacije
• visinu sifonskog dela
• podešavanje montažnih nožica
• debljinu košuljice
• hidroizolacioni sloj
• debljinu lepka
• debljinu podnih pločica
• pad poda prema kanalici

Minimalna ugradna visina ne može da nadoknadi previsoko postavljenu kanalizacionu cev ili nedovoljan pad odvodne instalacije.

Ukupna instalaciona visina 75–110 mm

Ukupna instalaciona visina kanalice podešava se u rasponu od 75 do 110 mm. Podesive montažne nožice omogućavaju nivelisanje kanalice i usklađivanje završne visine rešetke sa podnom keramikom.

Podešavanje omogućava:

• precizno nivelisanje kanalice
• podešavanje završne visine
• uzdužno poravnanje
• usklađivanje sa visinom košuljice
• stabilizaciju pre betoniranja
• poravnanje rešetke sa pločicama

Nakon određivanja položaja kanalicu treba stabilno učvrstiti priloženim montažnim priborom.

Horizontalni odvod Ø40 mm

Alca APZ8-750 ima horizontalni odvodni priključak prečnika 40 mm. Odvod je namenjen povezivanju sa kanalizacionom instalacijom koja se vodi kroz podnu konstrukciju.

Pre zatvaranja poda potrebno je proveriti:

• prečnik priključne cevi
• smer kanalizacione instalacije
• potreban pad cevi
• pravilno naleganje spojeva
• stanje zaptivnih elemenata
• stabilnost kanalice
• nepropusnost priključka
• brzinu odvodnjavanja

Kompletan sistem treba ispitati vodom pre izvođenja košuljice, hidroizolacije i završne keramike.

Protok ulazne rešetke 27 l/min

Deklarisani protok ulazne rešetke iznosi 27 litara u minuti.

Stvarni odvodni kapacitet ugrađenog sistema zavisi od:

• pravilne montaže
• pada poda prema kanalici
• pada kanalizacione cevi
• čistoće perforirane rešetke
• čistoće sifona
• količine dlaka i sapunice
• protoka ugrađene tuš opreme
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok i uporediti ga sa kapacitetom kanalice.

Kombinovani SMART sifon

Alca APZ8-750 isporučuje se sa kombinovanim SMART sifonom. Sistem kombinuje vodeni zatvarač i mehaničko zatvaranje radi zaštite od neprijatnih mirisa iz kanalizacije.

Tokom redovnog korišćenja voda unutar sifona formira fizičku barijeru između kanalizacione instalacije i prostora kupatila. Kada se tuš duže ne koristi i voda delimično ili potpuno ispari, mehanički deo sifona nastavlja da zatvara odvodni prolaz.

SMART sifon posebno je koristan u:

• gostinskim kupatilima
• vikendicama
• apartmanima
• sezonskim objektima
• rezervnim kupatilima
• prostorima sa podnim grejanjem

Vodeni stub visine 29 mm

Visina vodenog stuba iznosi 29 mm. Voda unutar sifona formira barijeru koja ograničava prolazak kanalizacionog vazduha prema prostoru kupatila.

Kada voda ispari, mehanički deo SMART sifona pruža dodatnu zaštitu od mirisa. Deklarisana otpornost sifona na pritisak iznosi 640 Pa.

Pristup sifonu radi čišćenja

Nakon uklanjanja perforirane rešetke omogućen je pristup sifonu i unutrašnjosti kanalice. To olakšava uklanjanje dlaka, sapunice i drugih nečistoća koje mogu smanjiti protok.

Redovno održavanje obuhvata:

• uklanjanje inox rešetke
• vađenje dostupnih sifonskih elemenata
• uklanjanje dlaka i nečistoća
• ispiranje komponenti mlakom vodom
• čišćenje tela kanalice
• proveru prolaza prema odvodnoj cevi
• vraćanje svih elemenata
• proveru protoka puštanjem vode

Metalna kuka za demontažu olakšava uklanjanje završne rešetke.

Klasa opterećenja K3

Alca APZ8-750 pripada klasi opterećenja K3 i predviđena je za maksimalno opterećenje do 300 kg. Deklarisana nosivost podrazumeva pravilnu montažu i potpuno oslanjanje tela kanalice.

Kanalica se može koristiti u:

• porodičnim kupatilima
• gostinskim kupatilima
• apartmanima
• hotelskim kupatilima
• walk-in tuševima
• tuš zonama bez visokog praga
• drugim pešačkim sanitarnim površinama

Nosivost kompletnog sklopa zavisi i od kvaliteta košuljice, pravilnog oslanjanja kanalice i stabilnosti završne podne obloge.

Ugradnja uz zid

Alca APZ8-750 može se postaviti neposredno uz zid tuš prostora. Kod ovog načina ugradnje pod se najčešće izvodi sa padom u jednom pravcu prema kanalici.

Ugradnja uz zid omogućava:

• jednostavnije formiranje pada poda
• korišćenje većih formata pločica
• manji broj dijagonalnih rezova
• postavljanje odvoda van centralne zone stajanja
• usklađivanje sa staklenom pregradom
• uredniji raspored fuga

Posebnu pažnju treba posvetiti hidroizolaciji spoja zida, poda i tela kanalice.

Ugradnja unutar tuš prostora

Kanalica se može postaviti i unutar otvorene tuš zone. U tom slučaju pad poda formira se prema odvodnoj liniji sa jedne ili više strana.

Potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• završnu visinu rešetke
• položaj staklene pregrade
• pristup sifonu radi održavanja

Rešetka mora ostati uklonjiva nakon završetka građevinskih i keramičarskih radova.

Samolepljiva hidroizolaciona traka

U kompletu se nalazi samolepljiva hidroizolaciona traka namenjena za povezivanje kanalice sa hidroizolacionim sistemom poda.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• celu površinu tuš zone
• spoj poda i zida
• unutrašnje uglove
• prodore instalacija
• površinu ispod podne keramike
• spojeve uz staklenu tuš pregradu

Priložena traka ne zamenjuje kompletan hidroizolacioni sistem mokre zone.

Tuš prostor bez visoke tuš kade

Alca APZ8 Simple namenjena je za odvodnjavanje podnih tuševa u ravni sa završnom podnom oblogom.

Kod projektovanja takvog tuš prostora potrebno je obezbediti:

• dovoljan pad poda
• protivkliznu podnu oblogu
• pravilno postavljenu kanalicu
• neprekidnu hidroizolaciju
• stabilnu završnu rešetku
• dovoljan odvodni kapacitet
• pristup kanalici radi čišćenja

Održavanje inox rešetke

Za redovno čišćenje mat inox rešetke preporučuju se:

• mlaka voda
• meka krpa
• mikrofiber krpa
• blago pH neutralno sredstvo
• redovno ispiranje
• sušenje nakon čišćenja

Ne treba koristiti:

• čeličnu vunu
• metalne sunđere
• abrazivne praškove
• jake kiseline
• sredstva sa visokim sadržajem hlora
• oštre metalne predmete

Redovno čišćenje omogućava slobodan prolaz vode kroz perforacije i doprinosi očuvanju matirane inox površine.

Sadržaj isporuke

Artikal obuhvata:

• Alca APZ8 Simple tuš kanalicu
• telo kanalice nominalne dužine 750 mm
• perforiranu mat inox rešetku Simple 8
• zaštitni sloj na rešetki
• kombinovani SMART sifon
• visinski podesive montažne nožice
• pribor za pričvršćivanje
• samolepljivu hidroizolacionu traku
• metalnu kuku za demontažu rešetke

Zvanična specifikacija APZ8 Simple serije navodi perforiranu rešetku, SMART sifon, podesive nožice, hidroizolacionu traku i pričvrsni pribor kao sastavne delove proizvoda.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
