Opis

Alca APZ8 Simple tuš kanalica 95 cm sa inox rešetkom APZ8-950

Kompletna tuš kanalica 950 mm

Alca APZ8-950 je kompletna linijska tuš kanalica namenjena za prihvat i odvođenje vode iz tuš prostora bez klasične izdignute tuš kade. Ugrađuje se u podnu konstrukciju, dok perforirana inox rešetka ostaje poravnata sa završnim nivoom podnih pločica.

Nominalna dužina kanalice iznosi 950 mm, odnosno 95 cm. Ova dimenzija odgovara većim tuš zonama, walk-in tuševima i prostorima u kojima je potrebna duža odvodna linija.

Fabrička oznaka ove varijante je APZ8-950M, dok se na sajtu koristi šifra APZ8-950. EAN kod proizvoda je 8595580537401.

Alca APZ8 Simple serija

APZ8 Simple pripada Alca programu plastičnih linijskih tuš kanalica sa rubom za perforiranu rešetku. Namenjena je za unutrašnju upotrebu, odvodnjavanje tuševa izvedenih u nivou poda i ugradnju uz zid ili unutar otvorene tuš zone.

Sistem obuhvata:

• plastično telo kanalice
• perforiranu inox rešetku Simple 8
• kombinovani SMART sifon
• dve visinski podesive nožice
• samolepljivu hidroizolacionu traku
• pričvrsni pribor
• kuku za uklanjanje rešetke

APZ8 Simple dostupna je u više dužina, uključujući modele od 550, 650, 750, 850 i 950 mm.

Dužina kanalice 95 cm

Nominalna dužina modela APZ8-950 iznosi 950 mm, odnosno 95 cm.

Pre pripreme mesta za ugradnju potrebno je proveriti:

• stvarnu širinu tuš prostora
• spoljne montažne mere kanalice
• položaj zida
• položaj staklene pregrade
• raspored podnih pločica
• položaj fuga
• pravac kanalizacione cevi
• raspoloživu dubinu poda
• završnu visinu keramike
• potreban pad poda
• pristup sifonu radi čišćenja

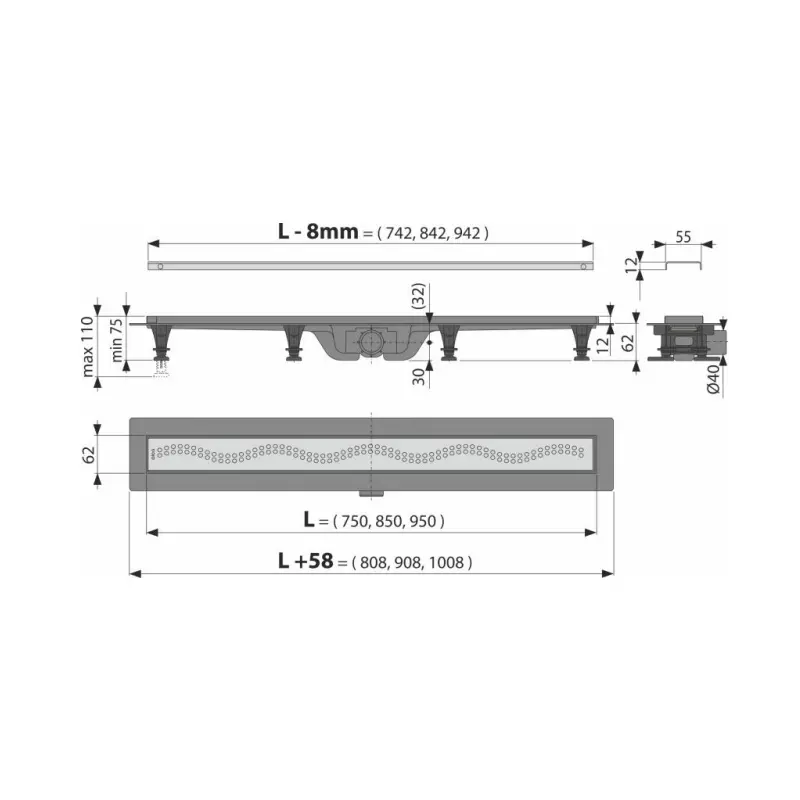

Nominalna dužina ne mora biti jednaka ukupnoj spoljnoj meri kompletnog tela. Otvor u podu treba pripremiti prema tehničkom crtežu i stvarnim dimenzijama proizvoda.

Perforirana inox rešetka Simple 8

Alca APZ8-950 isporučuje se sa perforiranom rešetkom Simple 8 od nerđajućeg čelika. Rešetka ima matiranu završnu obradu i zaštitni sloj koji sprečava oštećenja tokom transporta, montaže i izvođenja završnih radova.

Perforacije omogućavaju ulazak vode u kanalicu duž odvodne linije. Mat inox površina može se uskladiti sa:

• hromiranim slavinama
• inox slavinama
• usponskim tuševima
• tuš ružama
• tuš ručicama
• profilima tuš kabine
• kupatilskom galanterijom
• završnim profilima za keramiku

Zaštitni sloj treba ukloniti tek nakon završetka građevinskih i keramičarskih radova.

Telo od visokoizdržljive plastike

Telo APZ8 Simple kanalice izrađeno je od visokoizdržljive plastike otporne na mraz i hemikalije. Materijal je prilagođen ugradnji u vlažnu podnu konstrukciju i kontaktu sa uobičajenim otpadnim vodama iz tuš prostora.

Plastična konstrukcija doprinosi:

• otpornosti na vlagu
• maloj masi proizvoda
• stabilnoj geometriji tela
• preciznom oblikovanju odvodnog kanala
• jednostavnijem pozicioniranju
• otpornosti na uobičajene hemijske uticaje
• jednostavnom održavanju

Telo kanalice mora biti pravilno nivelisano, potpuno oslonjeno i stabilno pričvršćeno pre izvođenja košuljice.

Minimalna ugradna visina 62 mm

Minimalna ugradna visina Alca APZ8 kanalice iznosi 62 mm. Ovaj podatak predstavlja minimalni prostor potreban za telo i sifonski deo kanalice, a ne ukupnu visinu svih završenih podnih slojeva.

Prilikom planiranja potrebno je uračunati:

• položaj odvodne cevi Ø40 mm
• potreban pad kanalizacione instalacije
• visinu sifonskog dela
• podešavanje montažnih nožica
• debljinu košuljice
• hidroizolacioni sloj
• debljinu lepka
• debljinu podnih pločica
• pad poda prema kanalici

Minimalna ugradna visina ne može nadoknaditi previsoko postavljenu kanalizacionu cev ili nedovoljan pad odvoda.

Ukupna instalaciona visina 75–110 mm

Ukupna instalaciona visina kanalice podešava se u rasponu od 75 do 110 mm. Podešavanje se vrši pomoću dve visinski podesive nožice.

Podesive nožice omogućavaju:

• nivelisanje kanalice
• podešavanje završne visine
• uzdužno poravnanje
• usklađivanje sa košuljicom
• stabilizaciju pre betoniranja
• poravnanje sa završnom keramikom

Nakon podešavanja nožice treba pričvrstiti priloženim vijcima i montažnim priborom.

Horizontalni odvod Ø40 mm

Alca APZ8-950 ima horizontalni odvodni priključak prečnika 40 mm. Priključak je namenjen povezivanju sa kanalizacionom instalacijom koja prolazi kroz podnu konstrukciju.

Pre zatvaranja poda potrebno je proveriti:

• prečnik kanalizacione cevi
• pravac odvoda
• dovoljan pad cevi
• pravilno naleganje spojeva
• stanje zaptivki
• stabilnost tela kanalice
• nepropusnost sistema
• brzinu odvodnjavanja

Sistem treba ispitati vodom pre izvođenja košuljice, hidroizolacije i završne keramike.

Maksimalni protok 27 l/min

Deklarisani protok ulazne rešetke iznosi 27 litara u minuti.

Stvarni protok ugrađenog sistema zavisi od:

• pravilne montaže
• pada poda prema kanalici
• pada kanalizacione cevi
• čistoće perforirane rešetke
• čistoće sifona
• količine dlaka i naslaga
• protoka ugrađene tuš opreme
• redovnog održavanja

Kod tuš sistema sa velikom tuš ružom ili više izlaza koji mogu raditi istovremeno potrebno je proveriti njihov zbirni protok.

Kombinovani SMART sifon

Alca APZ8-950 isporučuje se sa kombinovanim SMART sifonom. Sistem koristi vodeni zatvarač i dodatno mehaničko zatvaranje radi zaštite od neprijatnih mirisa iz kanalizacije.

Tokom redovnog korišćenja voda u sifonu formira fizičku barijeru između kanalizacije i prostora kupatila. Kada se tuš duže ne koristi i voda delimično ili potpuno ispari, mehanički deo sifona nastavlja da zatvara odvodni prolaz.

SMART sifon je naročito pogodan za:

• gostinska kupatila
• vikendice
• apartmane
• sezonske objekte
• rezervna kupatila
• prostorije sa podnim grejanjem

Vodeni zatvarač visine 29 mm

Visina vodenog zatvarača iznosi 29 mm. Voda unutar sifona formira barijeru između kanalizacione instalacije i prostora kupatila.

Kada voda ispari, mehanički deo SMART sifona pruža dodatnu zaštitu od neprijatnih mirisa.

Otpornost sifona na pritisak iznosi 640 Pa.

Mehaničko čišćenje sifona

Nakon uklanjanja perforirane rešetke omogućava se pristup sifonu i unutrašnjosti kanalice radi čišćenja.

Redovno održavanje obuhvata:

• uklanjanje inox rešetke
• vađenje SMART sifona
• uklanjanje dlaka i nečistoća
• ispiranje sifonskih elemenata
• čišćenje tela kanalice
• proveru prolaza prema odvodnoj cevi
• vraćanje svih komponenti
• proveru protoka vodom

Metalna kuka za demontažu rešetke uključena je u sadržaj isporuke.

Klasa opterećenja K3

Alca APZ8-950 pripada klasi opterećenja K3 i predviđena je za maksimalno opterećenje do 300 kg, uz pravilnu montažu i potpuno oslanjanje tela kanalice.

Kanalica se može koristiti u:

• porodičnim kupatilima
• gostinskim kupatilima
• apartmanima
• hotelskim kupatilima
• walk-in tuševima
• tuševima bez visokog praga
• pristupačnim kupatilima

Nosivost kompletnog sklopa zavisi od kvaliteta košuljice, pravilnog oslanjanja kanalice i stabilnosti završne podne obloge.

Ugradnja uz zid

Alca APZ8-950 može se postaviti neposredno uz zid tuš prostora. Kod ovog načina ugradnje pod se najčešće izvodi sa jednosmernim padom prema kanalici.

Ugradnja uz zid omogućava:

• jednostavnije formiranje pada poda
• korišćenje većih formata pločica
• manji broj dijagonalnih rezova
• pozicioniranje odvoda van centralne zone stajanja
• usklađivanje sa staklenom pregradom
• uredniji raspored fuga

Posebnu pažnju treba posvetiti hidroizolaciji spoja između zida, poda i tela kanalice.

Ugradnja unutar tuš prostora

Kanalica se može postaviti i unutar otvorene tuš zone. U tom slučaju pad poda formira se prema odvodnoj liniji sa jedne ili više strana.

Potrebno je uskladiti:

• položaj kanalice
• raspored podnih pločica
• položaj fuga
• pravac pada poda
• položaj kanalizacione cevi
• završnu visinu rešetke
• položaj staklene pregrade
• pristup sifonu radi održavanja

Rešetka mora ostati uklonjiva nakon završetka svih radova.

Samolepljiva hidroizolaciona traka

U kompletu se nalazi samolepljiva hidroizolaciona traka namenjena povezivanju kanalice sa hidroizolacionim sistemom poda.

Hidroizolacija treba da obuhvati:

• prostor oko tela kanalice
• spoj kanalice i košuljice
• celu površinu tuš zone
• spoj poda i zida
• unutrašnje uglove
• prodore instalacija
• površinu ispod podnih pločica
• spojeve uz staklenu tuš pregradu

Priložena traka ne zamenjuje kompletan hidroizolacioni sistem mokre zone.

Pogodna za tuševe u ravni sa podom

Alca APZ8 Simple namenjena je za odvodnjavanje podnih tuševa i može se ugraditi u otvorenom prostoru ili uz zid tuš zone.

Kod projektovanja tuša bez visokog praga potrebno je obezbediti:

• dovoljan pad poda
• protivkliznu podnu oblogu
• pravilno postavljenu kanalicu
• neprekidnu hidroizolaciju
• stabilnu završnu rešetku
• dovoljno prostora za bezbedno korišćenje

Održavanje inox rešetke

Za redovno čišćenje mat inox rešetke preporučuju se:

• mlaka voda
• meka krpa
• mikrofiber krpa
• blago pH neutralno sredstvo
• redovno ispiranje
• sušenje nakon čišćenja

Ne treba koristiti:

• čeličnu vunu
• metalne sunđere
• abrazivne praškove
• agresivne kiseline
• sredstva sa visokim sadržajem hlora
• oštre metalne predmete

Redovno čišćenje omogućava slobodan prolaz vode kroz perforacije i doprinosi očuvanju završne površine.

Sadržaj isporuke

Artikal obuhvata:

• Alca APZ8 Simple tuš kanalicu
• telo kanalice nominalne dužine 950 mm
• perforiranu mat inox rešetku Simple 8
• zaštitni sloj na rešetki
• kombinovani SMART sifon
• dve visinski podesive nožice
• pribor za pričvršćivanje nožica
• samolepljivu hidroizolacionu traku
• metalnu kuku za demontažu rešetke

Zvanična specifikacija navodi rešetku Simple 8, SMART sifon, dve podesive nožice, hidroizolacionu traku i pribor za pričvršćivanje kao sastavne delove proizvoda.

Artikal ne obuhvata:

• kanalizacionu cev
• košuljicu
• kompletan hidroizolacioni premaz
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
