Opis

Opis proizvoda

ALCA PLAST armatura za vodokotlić 3/8″ vertikalna, ITIM šifra SA08ASK 3/8″, predstavlja komplet unutrašnje armature za odgovarajući keramički WC vodokotlić sa dovodom vode odozdo. Zvanični ALCADRAIN proizvod ima punu fabričku oznaku SA08ASK 3/8″ CHROM i kombinuje ventil za punjenje A18-3/8″ sa odvodnim ventilom A08A, zaptivnim elementima i pričvrsnim priborom. Na taj način kupac dobija komplet za punjenje i dvostruko ispiranje, a ne samo pojedinačni plovak ili zvono.

Vertikalni dovod vode

Oznaka „V“ u ITIM prodajnom nazivu odnosi se na vertikalnu odnosno donju poziciju dovoda. Plovak A18-3/8″ prolazi kroz otvor na dnu keramičkog vodokotlića, pa priključno crevo dolazi odozdo. To je osnovna razlika u odnosu na horizontalnu SA08AK 3/8″ garnituru, koja koristi bočni ventil A160-3/8″.

Pre kupovine treba pogledati postojeći keramički rezervoar. Ako dovod vode ulazi kroz dno, vertikalna konfiguracija je odgovarajući tip. Ako ulazi kroz bočni otvor, treba koristiti horizontalnu varijantu.

Plovak A18-3/8″

U standardnom sadržaju nalazi se A18-3/8″ ventil za punjenje. Njegova funkcija je da nakon ispiranja otvori dovod vode i automatski ga zatvori kada se dostigne podešeni nivo. Plovak je zato zadužen za punjenje, a ne za pražnjenje rezervoara.

A18 koristi priključak 3/8″ i donju montažu, što definiše osnovnu kompatibilnost kompleta sa vodovodnim priključkom keramičkog vodokotlića.

Odvodni ventil A08A

Druga glavna komponenta je A08A, odvodni ventil odnosno zvono sa DUAL funkcijom. Njegova uloga je kontrolisano ispuštanje vode iz vodokotlića u WC šolju. Ventil se aktivira preko dvostrukog tastera i omogućava izbor dva režima ispiranja.

A08A i A18 zajedno čine funkcionalnu unutrašnju armaturu: jedan deo puni, a drugi prazni vodokotlić.

DUAL ispiranje 3/6 l

Zvanični proizvođač za komplet navodi DUAL mehanizam sa osnovnom konfiguracijom 3/6 litara. Dva dela hromiranog tastera omogućavaju izbor manjeg ili većeg režima.

Stvarna količina vode zavisi i od zapremine i podešavanja konkretnog keramičkog rezervoara. Zbog toga je važno pravilno podesiti ventil nakon montaže.

STOP funkcija

Odvodni mehanizam omogućava i kontrolu količine ispuštene vode pomoću STOP funkcije. Time sistem pruža dodatnu mogućnost prilagođavanja ispiranja u okviru konstrukcije A08A ventila.

Podesiva visina

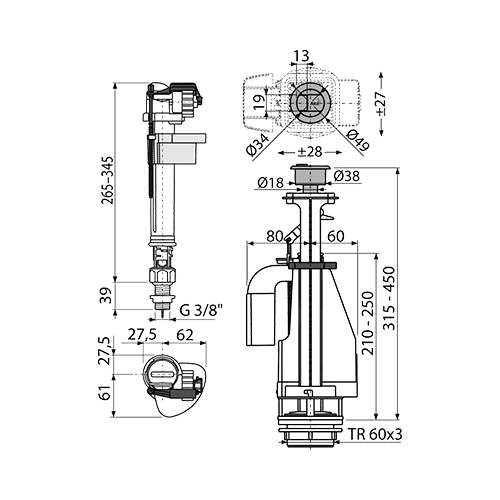

Zvanični podaci navode raspon podešavanja visine kompleta od 315 do 450 mm, odnosno 31,5–45 cm. Ova karakteristika omogućava prilagođavanje različitim visinama keramičkih vodokotlića.

Pre postavljanja poklopca treba proveriti da odvodni ventil i taster imaju pravilan odnos prema otvoru na keramici.

Podešavanje tastera van ose

A08A omogućava podešavanje položaja tastera van centralne ose ventila. To je korisno kod keramičkih poklopaca gde otvor za aktivacioni taster nije savršeno centriran iznad odvodnog otvora.

Ova funkcija povećava prilagodljivost garniture različitim keramičkim rezervoarima.

Hromirani DUAL taster

Zvanični proizvod SA08ASK 3/8″ CHROM koristi hromirani DUAL taster. To je vidljivi deo kompleta nakon zatvaranja keramičkog vodokotlića. Ostatak armature nalazi se unutar rezervoara.

Set zaptivki

Komplet uključuje odgovarajući set zaptivki. Među servisnim delovima proizvođač navodi i V0056-ND zaptivku 115×70×15 mm. Zaptivanje je posebno važno kod monoblok sistema jer voda ne sme izlaziti na spoju između rezervoara i WC šolje.

Pričvrsni vijci

U pakovanju se nalaze dva M8×65 vijka za pričvršćivanje. Pri montaži se zatežu postepeno i ravnomerno kako bi keramički vodokotlić pravilno nalegao bez nepotrebnog naprezanja.

Filter za nečistoće

Ventil za punjenje ima konstrukciju sa filtriranjem nečistoća iz dovodne vode. Filter pomaže da veće čestice ne dođu do unutrašnjeg mehanizma i ne poremete zatvaranje plovka.

Ako se punjenje vremenom uspori, filter je jedna od tačaka koju treba proveriti.

Priprema za montažu

Pre zamene kompleta zatvara se dovod vode i rezervoar se potpuno prazni. Stara armatura se demontira, a površine oko otvora se čiste od kamenca i ostataka zaptivki.

Keramiku treba pregledati pre postavljanja nove garniture kako bi se uočila eventualna oštećenja.

Montaža plovka

A18-3/8″ se postavlja kroz donji otvor i pričvršćuje odgovarajućom navrtkom. Plovak mora imati dovoljno prostora za slobodno kretanje i ne sme dodirivati odvodni ventil ili zid rezervoara.

Montaža odvodnog ventila

A08A se postavlja u centralni odvodni otvor. Zaptivka mora ravnomerno nalegnuti, a mehanizam se podešava prema visini rezervoara i položaju poklopca.

Provera rada

Nakon montaže otvara se dovod vode i proverava punjenje. Ventil za punjenje treba da zatvori vodu na podešenom nivou. Zatim se testiraju oba režima ispiranja i proverava da A08A nakon svakog ciklusa potpuno zatvara odvod.

Istovremeno treba proveriti sve spoljne spojeve zbog eventualnog curenja.

Razlika u odnosu na horizontalni komplet

SA08ASK 3/8″ koristi vertikalni A18-3/8″ plovak. Horizontalni SA08AK 3/8″ koristi bočni A160-3/8″ plovak. Odvodni deo A08A je zajednički, ali je način dovoda vode drugačiji.

Provera pre kupovine

Pre kupovine treba proveriti donji dovod vode, priključak 3/8″, raspoloživu visinu rezervoara i konstrukciju keramičkog poklopca. ITIM šifra za webshop ostaje SA08ASK 3/8″, dok puna proizvođačka oznaka uključuje i CHROM završnu oznaku.

ALCA PLAST SA08ASK 3/8″ predstavlja kompletno rešenje za zamenu unutrašnje armature odgovarajućeg keramičkog vodokotlića sa donjim dovodom, kombinujući punjenje, dvostruko ispiranje, zaptivanje i pričvršćivanje u jednom fabrički definisanom kompletu.
