Opis

Opis proizvoda

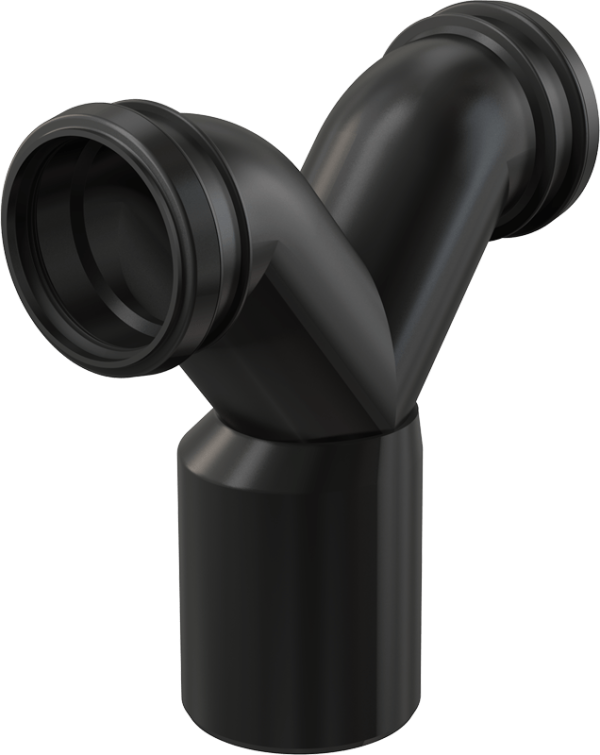

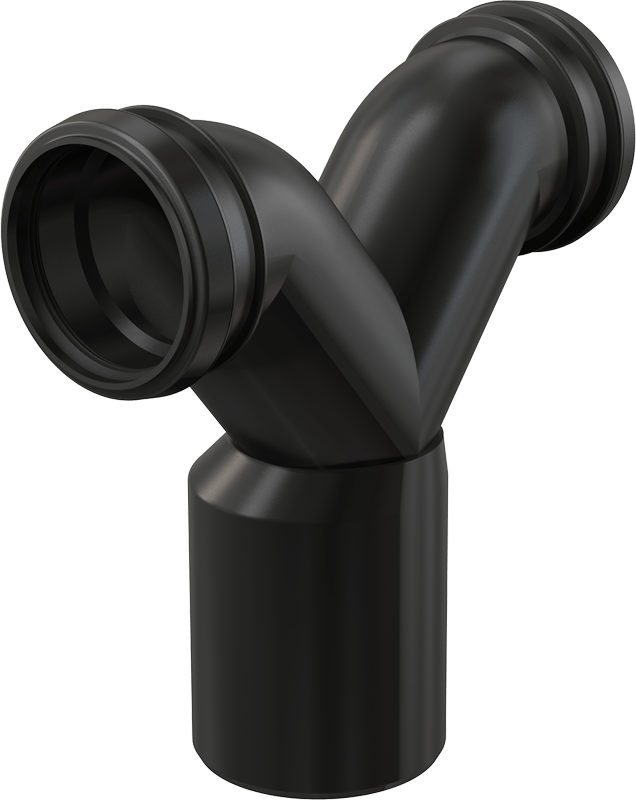

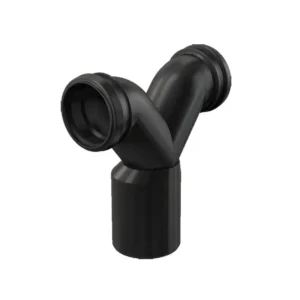

ALCA PLAST duplo koleno 110/90/90, šifra M909, predstavlja specijalni odvodni priključak namenjen povezivanju dve konzolne WC šolje postavljene sa suprotnih strana zida ili instalacione konstrukcije na jedan zajednički kanalizacioni odvod. Prodajni naziv zadržava ITIM termin „duplo koleno 110/90/90“, ali tehnički sadržaj mora da se zasniva na zvaničnom ALCADRAIN katalogu, jer je postojeći ITIM tekst očigledno pogrešno preuzet sa potpuno druge vrste proizvoda.

Tačna funkcija proizvoda

M909 nije držač WC papira, nije kupatilska galanterija i nije hromirani mesingani proizvod. Zvanični proizvođač ga definiše kao duplo odvodno koleno od 90° za dve zidne odnosno konzolne WC šolje. Dva ulazna priključka DN90 spajaju se u jedan zajednički izlaz DN110.

Ovakav element koristi se u specifičnim instalacionim situacijama kada su dve WC šolje postavljene leđa uz leđa, odnosno sa dve strane iste instalacione zone, a projektom je predviđeno povezivanje na jednu zajedničku odvodnu cev.

Priključci 2xDN90 na DN110

Zvanični opis potvrđuje konfiguraciju 2xDN90 na DN110. Dva priključka DN90 namenjena su vezama sa odgovarajućim odvodnim izlazima konzolnih WC šolja, dok zajednički izlaz DN110 vodi prema kanalizacionom sistemu.

Brojevi 110/90/90 u ITIM nazivu zato ne predstavljaju ukupne dimenzije proizvoda. To su nazivni prečnici priključnih grana.

Ugao 90°

Konstrukcija je izvedena kao duplo koleno od 90°. Oblik omogućava da se dve bočne grane spoje na zajednički odvod u instalacionoj zoni. Tačna pozicija zavisi od projekta i rasporeda predzidnih elemenata.

Koleno nije fleksibilno rešenje koje se može proizvoljno savijati. Njegova geometrija je fabrički definisana i zato se pozicija odvodne cevi mora planirati u skladu sa tehničkim crtežom.

Namena za dve konzolne WC šolje

ALCADRAIN eksplicitno navodi upotrebu za dve zidne WC šolje postavljene jedna naspram druge i povezane na jednu odvodnu cev. To je posebna instalaciona situacija koja se može pojaviti u javnim sanitarnim prostorima, hotelskim kupatilima ili drugim objektima sa zajedničkim instalacionim zidom.

M909 nije potreban kod standardne montaže jedne WC šolje. Za jednu šolju koriste se odgovarajuća pojedinačna kolena i priključni setovi.

Primena u suvomontažnim konstrukcijama

Zvanični proizvođač navodi primenu u gips-kartonskim odnosno suvomontažnim konstrukcijama i predzidnim instalacionim sistemima. Ovakva konstrukcija omogućava dovoljno prostora da se duplo koleno pozicionira između dva sanitarna elementa.

Pre zatvaranja zida potrebno je proveriti da koleno ne dolazi u konflikt sa metalnim profilima, nogama instalacionih elemenata ili drugim cevima.

Materijal PE

M909 je izrađen od polietilena, odnosno PE. To je potvrđen zvanični materijal i direktno demantuje pogrešan ITIM opis o mesingu i hromiranoj površini.

Crna PE konstrukcija namenjena je kanalizacionom sistemu i nakon montaže ostaje skrivena iza zida. Proizvod nema dekorativnu funkciju i njegova boja nema uticaj na završni izgled kupatila.

Dužina proizvoda

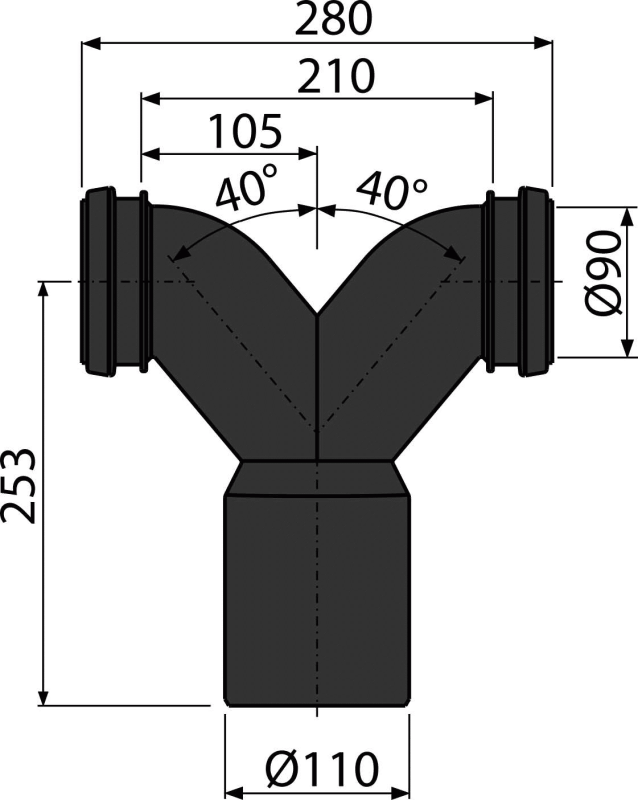

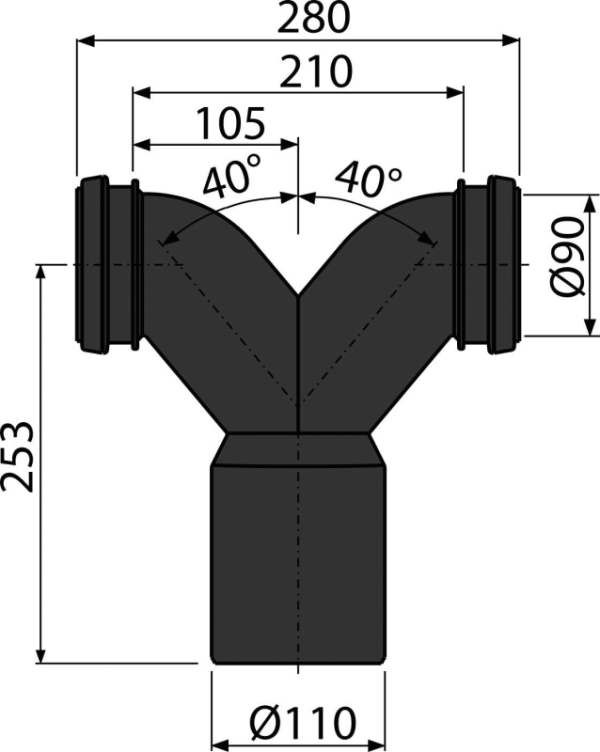

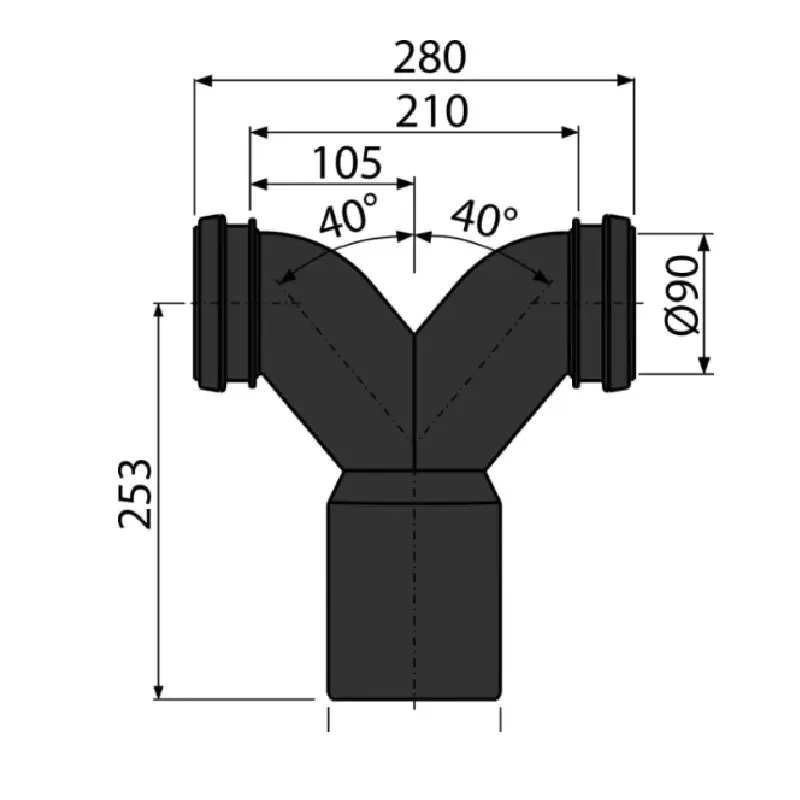

Zvanični naziv proizvoda navodi dužinu 253 mm, odnosno 25,3 cm. Logističke ukupne dimenzije artikla navedene su kao približno 300x280x110 mm, odnosno 30x28x11 cm.

Dužina od 25,3 cm odnosi se na funkcionalni priključni element, dok gabaritne mere obuhvataju kompletan oblik duplog kolena. Za precizno projektovanje treba koristiti tehnički crtež.

Sadržaj seta

ALCADRAIN potvrđuje da paket sadrži duplo odvodno koleno Ø90/110 mm, dve zaptivke i dva pričvrsna prstena. To znači da su osnovni elementi za zaptivanje dve ulazne grane uključeni uz proizvod.

Odvodne cevi, predzidni elementi, WC šolje i drugi priključni delovi nisu deo M909 seta.

Zaptivanje spojeva

Pravilno zaptivanje je presudno jer se element nakon završetka radova nalazi iza zida. Zaptivke moraju pravilno nalegnuti, bez uvrtanja ili oštećenja. Priključne cevi treba uvesti ravno i bez nepotrebnog bočnog opterećenja.

Pre zatvaranja konstrukcije preporučuje se provera svih spojeva. Naknadno saniranje curenja iza završnog zida može zahtevati ozbiljnije građevinske radove.

Pričvrsni prstenovi

Dva pričvrsna prstena iz seta služe za stabilizaciju odgovarajućih priključaka. Oni su deo originalnog sistema i treba ih koristiti prema proizvođačkom uputstvu.

Improvizovano povezivanje bez predviđenih elemenata može dovesti do pomeranja cevi ili nepravilnog zaptivanja tokom montaže WC šolja.

Planiranje zajedničkog odvoda

Činjenica da M909 omogućava spajanje dve WC šolje na jedan DN110 odvod ne znači da se sistem može projektovati bez provere kanalizacionog kapaciteta i ventilacije. Položaj i dimenzionisanje glavne cevi moraju biti usklađeni sa pravilima kanalizacione instalacije.

Element rešava geometriju priključivanja dve šolje, ali ne zamenjuje pravilno projektovanje kompletnog odvoda.

Montaža

Pre postavljanja treba definisati položaj obe konzolne WC šolje, predzidnih elemenata i centralnog DN110 odvoda. M909 se postavlja tako da obe DN90 grane pravilno odgovaraju izlazima budućih WC šolja.

Nakon povezivanja koleno treba stabilizovati i proveriti da nema mehaničkog naprezanja. Tek nakon provere pozicije i zaptivanja konstrukcija može biti zatvorena.

Razlika u odnosu na standardno WC koleno

Standardno odvodno koleno namenjeno je jednoj WC šolji i ima jedan ulaz. M909 ima dve ulazne grane i upravo je to njegova ključna funkcionalna razlika.

Zato M909 ne treba kupovati kao zamenu za običan DN90/110 priključak ako je instalirana samo jedna WC šolja.

Održavanje i servis

Kada je sistem pravilno montiran, M909 nema pokretne delove koji zahtevaju redovan servis. Najvažniji su pravilno izvedeni spojevi i prohodnost kanalizacionog sistema.

Ako se naknadno pojavi problem sa odvodom, pre otvaranja zida treba proveriti dostupne servisne tačke i samu kanalizacionu cev, jer uzrok ne mora biti u kolenu.

Provera pre kupovine

Pre poručivanja treba potvrditi da se zaista izvodi sistem sa dve konzolne WC šolje povezane na zajednički DN110 odvod. Takođe treba proveriti raspoloživi prostor i položaj obe DN90 grane.

ALCA PLAST M909 je specifičan PE kanalizacioni priključak, a ne univerzalni deo za svaku WC instalaciju. Njegova glavna prednost je precizno rešavanje situacije sa dve šolje postavljene jedna naspram druge uz zajednički odvod.
