Opis

Opis proizvoda

ALCA PLAST montažni element za lavabo, ITIM šifra 8611, predstavlja instalacioni okvir namenjen pripremi i montaži zidnog umivaonika u predzidnoj odnosno odgovarajućoj suvomontažnoj konstrukciji. Kod ovog proizvoda posebno je važno razdvojiti podatke sa ITIM stranice od aktuelnog zvaničnog ALCADRAIN kataloga. ITIM u polju „Šifra“ navodi 8611, pa se upravo ta oznaka koristi u prodajnom nazivu i metapodacima. Aktuelni zvanični ALCA okvir za lavabo slične namene vodi se kao A104/1120, ali bez direktne potvrde ne treba dve šifre predstavljati kao identičan proizvod.

Namena montažnog elementa

Montažni element za lavabo služi kao stabilna konstrukcijska osnova za zidno postavljen umivaonik. Umesto da se sanitarna keramika pričvrsti samo kroz završnu zidnu oblogu, sile se prenose na metalni okvir koji je povezan sa građevinskom konstrukcijom. To je posebno važno kod suvomontažnih zidova, gde sama gips-kartonska ploča nije predviđena da samostalno nosi težinu lavaboa i opterećenja koja nastaju tokom korišćenja.

Element ujedno omogućava organizovanje dovoda hladne i tople vode, položaja armature i odvoda. Kada se zid zatvori, okvir i veći deo instalacija ostaju skriveni, a vidljivi ostaju lavabo, slavina i završni odvodni elementi.

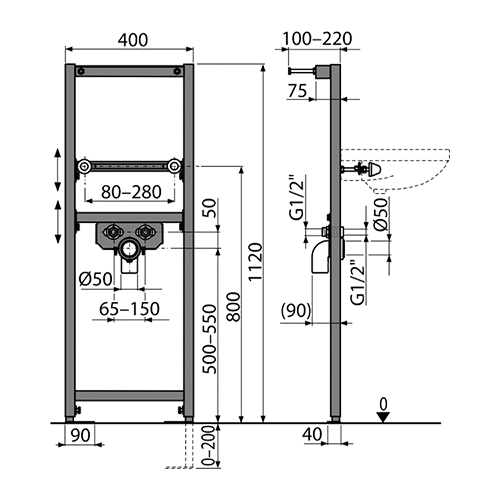

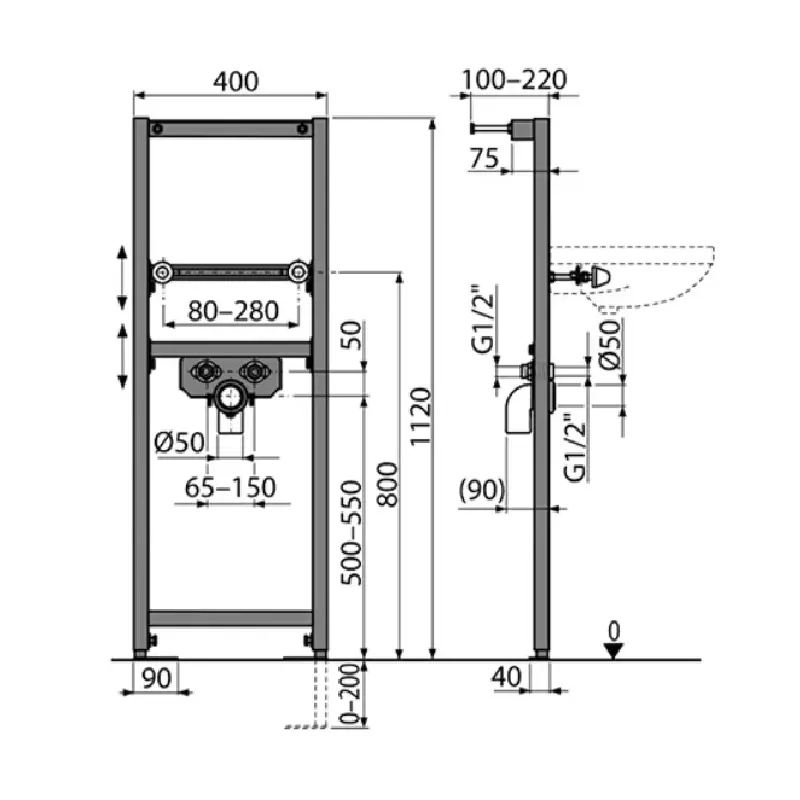

Dimenzije proizvoda

ITIM za konkretan artikal sa šifrom 8611 navodi dimenzije 1195×82×410 mm. Prevedeno u centimetre, to je približno 119,5×8,2×41 cm. ITIM takođe navodi masu 8,342 kg i visinu instalacije 1120 mm, odnosno 112 cm.

Ove mere treba vezati upravo za ITIM artikal 8611. Ne treba ih zameniti aktuelnim merama zvaničnog A104/1120 samo zato što oba proizvoda imaju istu namenu. Kod webshop proizvoda najvažnije je sačuvati podatke koji su potvrđeni za konkretnu prodajnu stavku.

Ugradnja zidnog lavaboa

Kod montaže zidnog lavaboa unapred se određuje njegova konačna visina u odnosu na završni pod. To je važno zato što se noge, nosači, dovod vode i odvod podešavaju pre zatvaranja zida. Konačna visina ne treba da se određuje prema sirovoj košuljici ako će pod kasnije dobiti dodatne slojeve.

Keramika se pričvršćuje na konstrukcijske tačke koje su projektovane da prenesu opterećenje na okvir. Pre završetka zida potrebno je proveriti da razmak pričvršćenja odgovara izabranom lavabou.

Dovod hladne i tople vode

Montažni element organizuje zonu u kojoj se postavljaju priključci za slavinu. Kod standardnog lavaboa sa stojećom baterijom obično se pripremaju priključci hladne i tople vode ispod keramike, dok se fleksibilne veze prema slavini izvode nakon postavljanja lavaboa.

Položaj dovoda treba uskladiti sa dimenzijama keramike i sifona. Nepravilno postavljeni priključci mogu kasnije smetati sifonu ili ormariću ispod lavaboa.

Odvod lavaboa

Odvod je centralni deo instalacije ispod umivaonika. Njegova visina i horizontalni položaj moraju odgovarati sifonu i izlazu keramike. Kod montažnog elementa ta zona se priprema pre zatvaranja zida.

Pre završnih radova treba proveriti da odvodna cev ima pravilan položaj i pad. Ako se u finalnoj fazi ustanovi da je odvod postavljen previsoko ili prenisko, korekcija iza završene obloge može biti komplikovana.

Aktuelni ALCADRAIN sistem kao tehnički kontekst

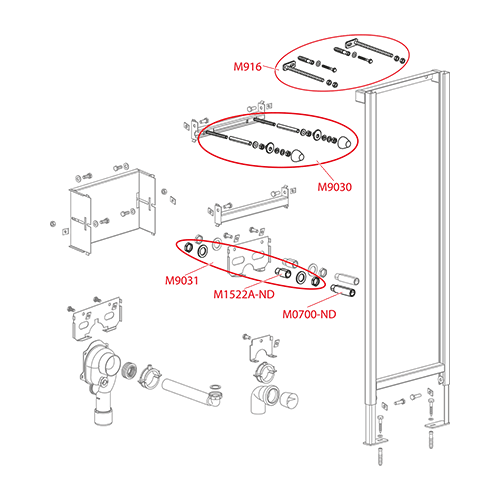

Aktuelni ALCADRAIN proizvod A104/1120 pokazuje način na koji proizvođač danas rešava ovu vrstu montažnog elementa: koristi samonoseći metalni okvir, podesive noge, podesive zone dovoda vode i odvodno koleno. Zvanični A104/1120 je namenjen zidnim lavaboima i stojećim slavinama i testiran je na opterećenje od 150 kg.

Međutim, ove konkretne tehničke vrednosti ne treba automatski prebaciti na ITIM šifru 8611. One mogu poslužiti kao objašnjenje sistema i aktuelnog proizvođačkog koncepta, ali za kratki opis 8611 zadržavaju se samo direktno potvrđene činjenice sa ITIM stranice.

Metalna konstrukcija

Montažni element ove vrste ima zadatak da stvori čvrstu osnovu iza zida. Zbog toga se prilikom montaže posebna pažnja posvećuje nivelisanju i vezivanju konstrukcije za pod i zid. Ako je okvir nagnut, odstupanje će se preneti i na lavabo.

Pre zatvaranja obloge treba proveriti horizontalu nosača sanitarije. Nakon postavljanja pločica mogućnost korekcije je mnogo manja.

Planiranje sa kupatilskim nameštajem

Ako će ispod lavaboa biti postavljen ormarić, raspored priključaka mora biti usklađen i sa nameštajem. Odvod i ventili ne bi trebalo da se nađu na mestu fioka ili nosećih pregrada ako postoji mogućnost drugačijeg planiranja.

Montažni element zato treba posmatrati u kontekstu kompletnog projekta: lavabo, slavina, sifon i kupatilski nameštaj zajedno određuju najbolji položaj instalacija.

Montaža u predzidnoj konstrukciji

Okvir se postavlja pre završne zidne obloge. Nakon nivelisanja i pričvršćivanja izvode se vodovodni i odvodni priključci. Sistem se zatim testira, a tek nakon uspešne provere konstrukcija se oblaže.

Rupe u završnoj oblozi treba izvesti precizno prema položaju priključaka i pričvrsnih tačaka. Preveliki otvori mogu otežati urednu montažu keramike i završnu obradu.

Provera nepropusnosti

Svi spojevi dovoda vode koji će ostati iza zida moraju biti provereni pre oblaganja. Isto važi za odvod. Čak i mala nepravilnost koja je lako vidljiva dok je konstrukcija otvorena može postati mnogo ozbiljniji problem nakon završetka pločica.

Kompatibilnost sa lavaboom

Izraz „montažni element za lavabo“ ne znači da svaki zidni lavabo automatski odgovara. Potrebno je proveriti razmak rupa za pričvršćivanje, dimenzije zadnje površine keramike, položaj odvoda i tip slavine.

Posebno kod nestandardnih dizajnerskih umivaonika ili vrlo širokih modela treba koristiti tehnički crtež keramike pre finalnog podešavanja okvira.

Održavanje i servis

Za razliku od ugradnog WC vodokotlića, kod montažnog elementa za lavabo najveći deo komponenti koje se redovno servisiraju ostaje dostupan ispod ili iza samog lavaboa. Sifon, ventili i fleksibilne veze mogu se servisirati bez otvaranja zida ako je sistem pravilno projektovan.

Provera šifre pre kupovine

Najvažnija specifičnost ovog ITIM proizvoda je šifra 8611. Pošto zvanični aktuelni ALCA katalog koristi A104/1120 za aktuelni montažni element za lavabo, te dve oznake ne treba spajati u jednu šifru niti menjati ITIM podatak.

ALCA PLAST montažni element za lavabo 8611 zato treba u webshopu predstavljati prema ITIM identifikaciji, sa potvrđenim merama 119,5×8,2×41 cm, masom 8,342 kg i navedenom instalacionom visinom 112 cm. Za dodatne detalje kompatibilnosti preporučljivo je proveriti tehničku dokumentaciju konkretnog artikla i keramike koja će se ugrađivati.
