ALCA ozračni ventil DN 50 (APH50)

Šifra: APH50 Kategorija: Brend:

862,00 RSD

  • Proizvođač: Alcadrain
  • Brend: Alca
  • Model: APH50
  • Šifra proizvoda: APH50
  • Fabrička šifra: APH50
  • Tip proizvoda: ventilaciona glava za kanalizaciju
  • Vrsta elementa: automatski ventil za dovod vazduha u kanalizacionu instalaciju
  • Nominalni prečnik: DN50
  • Priključni prečnik: Ø50 mm
  • Materijal: polipropilen (PP)
  • Boja: siva
  • Oblik: cilindrično kućište sa zaštitnim poklopcem
  • Dimenzije proizvoda: 74 × 55 × 55 mm
  • Ukupna visina: 74 mm
  • Prečnik priključnog dela: Ø50 mm
  • Visina donjeg priključnog dela: 32 mm
  • Težina: 0,043 kg
  • Kapacitet protoka vazduha: 1,45 l/s pri 250 Pa
  • Kapacitet protoka vazduha u m³/h: 5,22 m³/h pri 250 Pa
  • Princip rada: automatsko propuštanje vazduha pri pojavi podpritiska u kanalizacionoj instalaciji
  • Funkcija: dovod vazduha u kanalizacionu cev radi izjednačavanja podpritiska
  • Zaštita od neprijatnih mirisa: sprečavanje prodora kanalizacionih gasova kroz ventil pri normalnom radu
  • Zaštita sifona: doprinosi sprečavanju isisavanja vode iz sifona usled podpritiska
  • Način montaže: postavljanje na odgovarajući priključak kanalizacione cevi DN50
  • Tip instalacije: gravitaciona kanalizaciona instalacija
  • Način rada: automatski, bez električne energije
  • Električno napajanje: nije potrebno
  • Standard: EN 12380
  • Kompatibilnost: kanalizacione instalacije sa odgovarajućim priključkom DN50
  • Primena: dovod vazduha u kanalizacione odvodne cevi
  • Mesto upotrebe: kanalizacione instalacije stambenih i poslovnih objekata
  • Obim isporuke: ventilaciona glava
  • EAN kod: 8594045930856
  • Prodajna jedinica: 1 komad
  • Zemlja brenda: Češka Republika
  • Namena: dovod vazduha u kanalizacioni sistem, smanjenje podpritiska i zaštita vodenih zatvarača sifona od isisavanja vode

Dostava je dostupna na teritoriji cele Srbije. Za područje Beograda preko iznosa od 15000 rsd proizvode isporučujemo lično, bez ikakvih troškova, dok se za dostavu van Beograda obračunava cena u skladu sa tarifnikom kurirske službe.

Povezani proizvodi

Opis

Alca APH50 ventilaciona glava DN50 – automatski ventil za provetravanje kanalizacije

Alca APH50 ventilaciona glava DN50 je automatski ventil za dovod vazduha u kanalizacionu instalaciju, namenjen izjednačavanju podpritiska u odvodnim cevima i zaštiti vodenih zatvarača u sifonima sanitarnih uređaja.

Proizvod proizvođača Alcadrain koristi se u odgovarajućim kanalizacionim instalacijama kada je potrebno obezbediti dodatni dovod vazduha tokom oticanja otpadne vode.

Alca APH50 ima nominalni priključni prečnik Ø50 mm i deklarisani protok vazduha od 1,45 l/s pri razlici pritiska od 250 Pa.

Kada u kanalizacionoj cevi nastane podpritisak, automatski mehanizam omogućava ulazak vazduha iz okolnog prostora. Nakon izjednačavanja pritiska ventil se zatvara i sprečava slobodan prolazak kanalizacionih gasova i neprijatnih mirisa.

Ventilaciona glava APH50 izrađena je od polipropilena (PP), materijala otpornog na vlagu i pogodnog za proizvodnju kanalizacionih instalacionih elemenata.

Proizvod je sive boje i ima kompaktnu konstrukciju sa cilindričnim donjim priključkom i gornjim ventilacionim elementom.

Dimenzije proizvoda iznose 74 × 55 × 55 mm, dok je neto težina 0,043 kg, odnosno 43 grama.

Model APH50 odgovara standardu EN 12380, klasa AII, i namenjen je automatskom dovodu vazduha u odgovarajuće kanalizacione odvodne instalacije.

Automatsko provetravanje kanalizacionih instalacija

Osnovna funkcija Alca APH50 ventilacione glave jeste automatsko obezbeđivanje dodatnog vazduha u kanalizacionoj cevi kada nastane podpritisak.

Tokom korišćenja sanitarnih uređaja otpadna voda prolazi kroz odvodne cevi i izaziva promene pritiska.

Kada veća količina vode prolazi kroz kanalizacionu granu, iza vodenog toka može nastati podpritisak.

Ukoliko instalacija nema odgovarajuće provetravanje, ova pojava može negativno uticati na funkcionisanje sifona.

Alca APH50 automatski omogućava ulazak vazduha u odvodnu cev, čime doprinosi izjednačavanju pritiska i pravilnijem funkcionisanju kanalizacionog sistema.

Nakon prestanka podpritiska ventilski mehanizam se automatski zatvara.

Za funkcionisanje proizvoda nije potrebno električno napajanje niti ručno upravljanje.

Zaštita od isisavanja vode iz sifona

Alca APH50 doprinosi zaštiti vodenih zatvarača u sifonima sanitarnih uređaja.

Voda koja se zadržava u sifonu predstavlja zaštitnu barijeru između prostorije i kanalizacionog sistema.

Njena funkcija je sprečavanje prolaska kanalizacionih gasova i neprijatnih mirisa kroz odvod.

Kada u kanalizacionoj cevi nastane izražen podpritisak, može doći do delimičnog ili potpunog isisavanja vode iz sifona.

Takva pojava može biti praćena karakterističnim zvukovima tokom oticanja vode.

Nakon gubitka vode iz sifona postoji mogućnost prodiranja neprijatnih mirisa u prostoriju.

Ugradnjom APH50 ventilacione glave omogućava se dodatni dovod vazduha u kanalizacionu instalaciju, čime se smanjuje rizik od narušavanja vodenog zatvarača.

Ventilaciona glava ne zamenjuje sifon, već predstavlja dodatni element za pravilno provetravanje odvodnog sistema.

Sprečavanje prodiranja neprijatnih mirisa

Alca APH50 konstruisana je tako da sprečava slobodan prolazak kanalizacionih mirisa kroz ventilacioni otvor.

Za razliku od otvorenog završetka ventilacione cevi, automatski ozračni ventil poseduje mehanizam koji kontroliše prolazak vazduha.

Kada u kanalizacionoj instalaciji nastane podpritisak, ventil se otvara i omogućava ulazak vazduha.

Nakon izjednačavanja pritiska mehanizam se vraća u zatvoreni položaj.

Zatvaranjem ventila ograničava se izlazak kanalizacionih gasova u okolni prostor.

Pravilno funkcionisanje ovog mehanizma značajno je za očuvanje zaštitne funkcije kanalizacione instalacije.

Ako se neprijatni mirisi pojavljuju uprkos pravilnoj montaži, potrebno je proveriti stanje sifona, cevnih spojeva i ostalih elemenata kanalizacionog sistema.

Protok vazduha 1,45 l/s pri 250 Pa

Alca APH50 ima deklarisani protok vazduha od 1,45 litara u sekundi pri razlici pritiska od 250 Pa.

Ovaj podatak predstavlja jednu od najvažnijih tehničkih karakteristika proizvoda.

Protok vazduha označava količinu vazduha koju ventil može propustiti pri definisanim uslovima ispitivanja.

Vrednost od 1,45 l/s odnosi se isključivo na protok vazduha, a ne na protok otpadne vode.

Prema deklaraciji o performansama, za grupu APH50 i APH75 naveden je ispitni raspon protoka vazduha od 1,11 do 1,41 l/s pri podpritisku od 250 Pa.

Stvarni protok kroz ventil zavisi od razlike pritisaka koja nastaje tokom korišćenja kanalizacionog sistema.

Prilikom izbora ventilacione glave potrebno je proveriti da njen kapacitet odgovara karakteristikama odvodne instalacije.

Princip rada Alca APH50 ventilacione glave

Alca APH50 funkcioniše na osnovu razlike između atmosferskog pritiska i pritiska unutar kanalizacione cevi.

Kada pritisak unutar odvodne instalacije postane niži od atmosferskog, nastaje podpritisak koji aktivira ventilski mehanizam.

Ventil se otvara i omogućava ulazak vazduha iz okolnog prostora u kanalizacionu cev.

Dodatni vazduh doprinosi izjednačavanju pritiska i smanjenju mogućnosti isisavanja vode iz sifona.

Kada prestane potreba za dodatnim vazduhom, ventil se automatski zatvara.

APH50 predstavlja mehanički ventil koji ne zahteva električno napajanje.

Prema deklaraciji o performansama, pritisak otvaranja nalazi se u rasponu od −95 do −112 Pa.

Ovaj podatak odnosi se na funkcionalnu karakteristiku automatskog mehanizma.

Priključni prečnik DN50

Alca APH50 namenjena je povezivanju sa kanalizacionim cevima nominalnog prečnika DN50.

Ova dimenzija koristi se u brojnim odvodnim instalacijama sanitarnih uređaja.

Prilikom izbora proizvoda potrebno je proveriti nominalni prečnik postojeće cevi i oblik završnog priključka.

Ventilaciona glava APH50 poseduje priključak Ø50 mm, namenjen odgovarajućem kanalizacionom spoju.

Pravilno povezivanje značajno je za stabilnost instalacije i ispravno funkcionisanje automatskog mehanizma.

Proizvod nije redukcioni element i nije namenjen direktnom povezivanju kanalizacionih cevi različitih nominalnih prečnika.

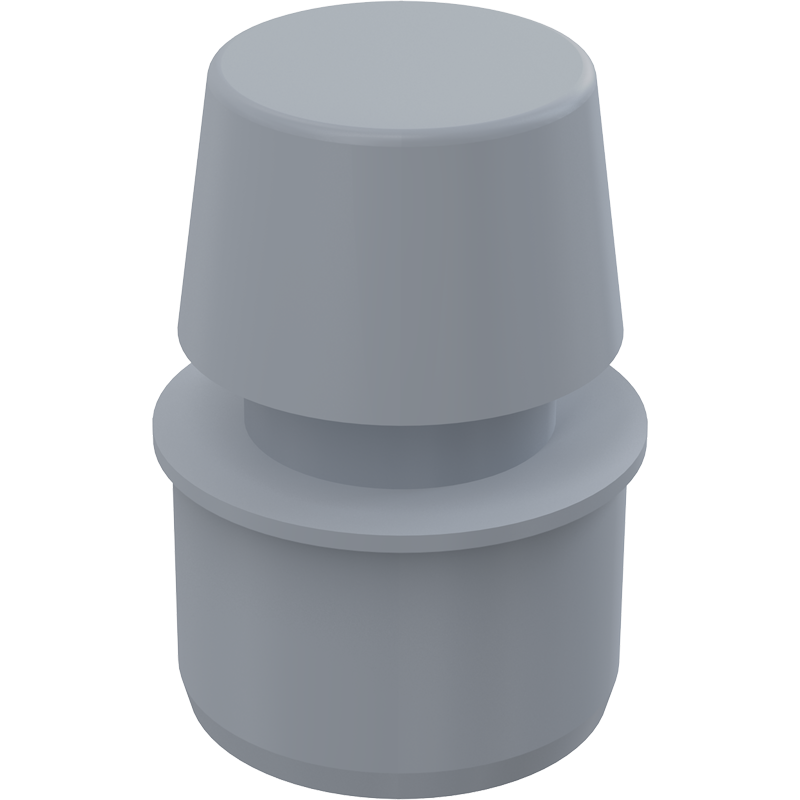

Kompaktna konstrukcija ventilacione glave

Alca APH50 ima kompaktnu konstrukciju prilagođenu montaži na odgovarajući kanalizacioni priključak DN50.

Donji cilindrični deo proizvoda namenjen je povezivanju sa odvodnom cevi.

Gornji deo kućišta sadrži automatski mehanizam za dovod vazduha.

Ukupna visina ventilacione glave iznosi 74 mm, što omogućava postavljanje na odgovarajućim mestima sa ograničenim raspoloživim prostorom.

Kompaktna konstrukcija posebno je značajna kod instalacija smeštenih u sanitarnim ormarićima i tehničkim prostorima.

Prilikom montaže potrebno je obezbediti dovoljno prostora za nesmetan ulazak vazduha i pristup radi kontrole.

Dimenzije Alca APH50

Alca APH50 ima fabrički deklarisane dimenzije 74 × 55 × 55 mm.

Osnovne dimenzije proizvoda su:

  • Nominalni prečnik priključka: Ø50 mm
  • Ukupna visina: 74 mm
  • Širina: 55 mm
  • Dubina: 55 mm
  • Visina donjeg priključnog dela: 32 mm

Ukupna visina od 74 mm predstavlja važan podatak prilikom planiranja mesta montaže.

Donji priključni deo visine 32 mm namenjen je povezivanju sa odgovarajućom kanalizacionom cevi.

Prilikom ugradnje potrebno je obezbediti da kućište ima dovoljno prostora i da ventilacioni otvor ne bude blokiran okolnim elementima.

Polipropilen (PP) – materijal ventilacione glave

Alca APH50 izrađena je od polipropilena (PP).

Polipropilen predstavlja termoplastični materijal koji se koristi za proizvodnju kanalizacionih cevi, spojnih elemenata i različitih instalacionih komponenti.

Materijal karakterišu mala masa i otpornost na vlagu.

Za razliku od nezaštićenih metalnih elemenata, polipropilen ne podleže klasičnoj koroziji.

Plastično kućište omogućava jednostavno rukovanje tokom transporta i montaže.

Prilikom održavanja potrebno je koristiti sredstva kompatibilna sa plastičnim površinama i izbegavati agresivne hemikalije koje mogu oštetiti funkcionalne elemente.

Primena kod lavaboa

Alca APH50 može se koristiti za provetravanje odgovarajućih kanalizacionih odvodnih grana lavaboa.

Tokom ispuštanja vode iz lavaboa kroz odvodnu cev može doći do promena pritiska.

Kod dužih ili nepovoljno izvedenih odvodnih grana može nastati podpritisak koji utiče na vodeni zatvarač u sifonu.

APH50 omogućava automatski dovod vazduha u kanalizacionu cev, čime doprinosi očuvanju vode u sifonu.

Položaj ventila potrebno je odrediti prema konstrukciji instalacije i tehničkim zahtevima sistema.

Primena kod kuhinjskih sudopera

Alca APH50 može se koristiti i u odgovarajućim kanalizacionim instalacijama kuhinjskih sudopera.

Prilikom pražnjenja sudopere kroz odvodnu cev može proći veća količina vode u kratkom vremenskom periodu.

U određenim uslovima to može izazvati podpritisak u odvodnoj grani.

Ako podpritisak postane dovoljno izražen, postoji mogućnost isisavanja vode iz sifona.

Ventilaciona glava APH50 omogućava dodatni dovod vazduha kada nastane podpritisak, čime doprinosi stabilnijem funkcionisanju odvoda.

Prilikom montaže u kuhinjskom ormariću potrebno je obezbediti odgovarajući prostor i slobodan pristup vazduhu.

Primena u kupatilima i sanitarnim prostorijama

Alca APH50 može se koristiti u odgovarajućim kanalizacionim instalacijama kupatila i sanitarnih prostorija.

U ovim prostorijama različiti sanitarni uređaji povezani su na odvodni sistem.

Tokom njihovog korišćenja dolazi do promena protoka otpadne vode i pritiska u kanalizacionim cevima.

Automatski ozračni ventil predstavlja dodatni element za izjednačavanje podpritiska, kada je takvo rešenje predviđeno projektom.

Prilikom izbora potrebno je proveriti da nominalni priključak DN50 i deklarisani kapacitet ventila odgovaraju konkretnoj instalaciji.

Standard EN 12380 – klasa AII

Alca APH50 odgovara evropskom standardu EN 12380 i pripada klasi AII.

Standard EN 12380 odnosi se na automatske ventile za dovod vazduha u gravitacione kanalizacione sisteme.

Njime se definišu zahtevi za funkcionalnost, zaptivenost i trajnost ventilacionih ventila.

Za model APH50 deklarisane su sledeće karakteristike:

  • Standard: EN 12380
  • Klasa: AII
  • Protok vazduha prema deklaraciji pri −250 Pa: 1,11–1,41 l/s
  • Pritisak otvaranja: od −95 do −112 Pa
  • Zaptivenost: usaglašena sa zahtevima standarda
  • Trajnost: usaglašena sa zahtevima standarda

Klasa AII značajna je za izbor odgovarajućeg mesta ugradnje i uslova korišćenja.

Prilikom projektovanja potrebno je poštovati tehničke zahteve koji se odnose na ovu klasu automatskih ventilacionih ventila.

Razlika između Alca APH50 i APH75

Alca APH50 i APH75 pripadaju istoj grupi automatskih ventilacionih glava za kanalizacione instalacije.

Oba modela omogućavaju dovod vazduha u odvodni sistem pri nastanku podpritiska.

Osnovna razlika odnosi se na nominalni priključni prečnik i kapacitet protoka vazduha.

Alca APH50 ima priključak DN50, dimenzije 74 × 55 × 55 mm i deklarisani protok vazduha 1,45 l/s pri 250 Pa.

Alca APH75 ima priključak DN75, dimenzije 78 × 80 × 80 mm i deklarisani protok vazduha 1,2 l/s pri 250 Pa.

Važno je da se izbor ne zasniva samo na nominalnom prečniku, jer deklarisani protoci ova dva modela nisu proporcionalni njihovim priključnim dimenzijama.

Odgovarajući model bira se prema prečniku cevi, potrebnom protoku vazduha i uslovima ugradnje.

Razlika između ventilacione glave i otvorene ventilacione kape

Alca APH50 razlikuje se od klasične otvorene ventilacione kape za kanalizaciju.

Otvorena ventilaciona kapa koristi se na završetku voda koji omogućava stalnu komunikaciju kanalizacione instalacije sa atmosferom.

Takva konstrukcija omogućava prolazak vazduha u oba smera.

Alca APH50 poseduje automatski mehanizam koji se otvara pri podpritisku, a nakon izjednačavanja pritiska zatvara.

Zbog toga nije namenjena kontinuiranom ispuštanju kanalizacionih gasova.

Ova razlika značajna je prilikom izbora odgovarajućeg proizvoda za provetravanje kanalizacije.

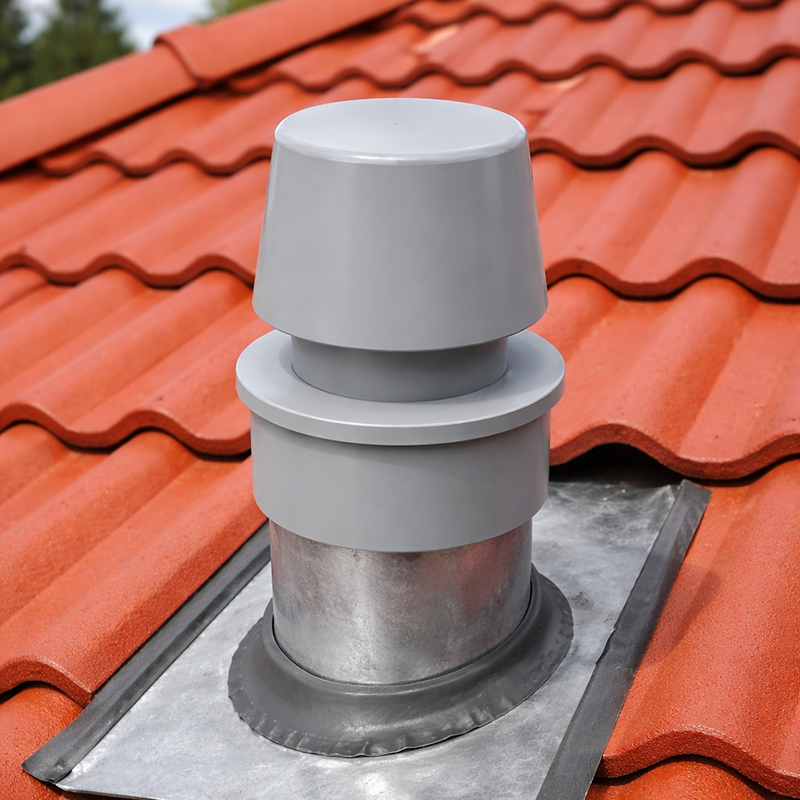

Montaža Alca APH50 ventilacione glave

Alca APH50 postavlja se na odgovarajući kanalizacioni priključak DN50, u skladu sa tehničkim zahtevima instalacije i uputstvom proizvođača.

Pre montaže potrebno je proveriti nominalni prečnik kanalizacione cevi i stanje priključne površine.

Priključak mora biti čist, neoštećen i pravilno pripremljen.

Ventilacionu glavu potrebno je postaviti u položaju predviđenom za pravilno funkcionisanje automatskog mehanizma.

Posebno je važno obezbediti slobodan dovod vazduha do ventilacione glave.

Ukoliko je ventil zatvoren u potpuno hermetičkom prostoru, njegova funkcija može biti ograničena.

Prilikom ugradnje potrebno je ostaviti mogućnost pristupa radi kontrole i eventualnog održavanja.

Održavanje ventilacione glave

Alca APH50 ne zahteva električno napajanje niti redovno ručno podešavanje tokom korišćenja.

Ipak, preporučuje se povremena kontrola stanja proizvoda.

Tokom vremena na otvorima za ulazak vazduha mogu se zadržavati prašina i druge nečistoće.

Njihovo nagomilavanje može otežati prolazak vazduha i negativno uticati na funkcionisanje ventila.

Prilikom održavanja potrebno je proveriti prohodnost ventilacionih otvora i stanje kućišta.

Za čišćenje treba koristiti sredstva koja ne oštećuju plastične i funkcionalne delove.

Ako se pojave neprijatni mirisi ili problemi sa oticanjem vode, potrebno je proveriti i ostatak kanalizacione instalacije.

Težina Alca APH50 – 0,043 kg

Neto težina Alca APH50 ventilacione glave iznosi 0,043 kg, odnosno 43 grama.

Ova vrednost odnosi se na pojedinačni proizvod.

Mala masa omogućava jednostavno rukovanje tokom transporta i montaže.

Kompaktna konstrukcija od polipropilena omogućava postavljanje na odgovarajuće kanalizacione priključke bez značajnog dodatnog mehaničkog opterećenja.

Ograničenja primene ventilacione glave

Alca APH50 namenjena je automatskom dovodu vazduha u kanalizacionu instalaciju prilikom nastanka podpritiska.

Ventil nije namenjen kontinuiranom odvođenju kanalizacionih gasova u spoljašnju atmosferu.

Zbog toga ne može automatski zameniti sve elemente otvorene kanalizacione ventilacije.

Takođe, ventil ne otklanja probleme izazvane začepljenjem cevi, nepravilnim nagibom instalacije ili oštećenim spojevima.

Pravilno projektovana i izvedena kanalizaciona instalacija predstavlja osnovni uslov za pouzdan rad odvodnog sistema.

Izbor ventila potrebno je uskladiti sa potrebnim protokom vazduha, nominalnim prečnikom priključka i predviđenim uslovima ugradnje.

Alca APH50 – završni pregled proizvoda

Alca APH50 ventilaciona glava DN50 predstavlja automatski ozračni ventil za kanalizacione instalacije, namenjen dovodu vazduha u odvodnu cev kada nastane podpritisak.

Proizvod omogućava automatsko otvaranje pri podpritisku i zatvaranje nakon izjednačavanja pritiska, čime doprinosi zaštiti vodenih zatvarača u sifonima i sprečavanju prolaska neprijatnih mirisa.

Deklarisani protok vazduha iznosi 1,45 l/s pri 250 Pa, dok je nominalni priključni prečnik Ø50 mm.

Ventil je izrađen od polipropilena (PP), sive je boje i ima kompaktne dimenzije 74 × 55 × 55 mm.

Alca APH50 odgovara standardu EN 12380, klasa AII, a neto težina proizvoda iznosi 0,043 kg.

Model je namenjen odgovarajućim kanalizacionim instalacijama u kojima je potreban automatski dovod vazduha, uz pravilno dimenzionisanje i montažu.

Dodatne informacije

Težina 0,04 kg
Dimenzije 5,5 × 5,5 × 7,4 cm
Brend

Boja

Materijal

Polipropilen

Oblik

Okrugli

Garancija

2 godine

Zemlja porekla

Češka
