Alca Sadromodul ugradni vodokotlić za osobe sa invaliditetom (AM101/1300H)

Opis

Alca AM101/1300H Sadromodul – ugradni vodokotlić za invalide

Ugradni vodokotlić sa proširenim ramom za rukohvate

Alca AM101/1300H Sadromodul predstavlja instalacioni sistem koji objedinjuje ugradni WC vodokotlić, noseći metalni ram za konzolnu WC šolju i bočne montažne ploče za pomoćne rukohvate.

Kod pristupačnih toaleta nije dovoljno predvideti samo odgovarajuću WC šolju. Potrebno je obezbediti i noseću konstrukciju za rukohvate koji korisnicima omogućavaju dodatnu podršku prilikom sedenja, ustajanja i transfera iz invalidskih kolica.

Zbog toga model AM101/1300H ima proširenu konstrukciju u odnosu na standardne ugradne elemente.

Bočne ploče omogućavaju pripremu odgovarajućih mesta za pričvršćivanje rukohvata pre zatvaranja zida.

Takva konfiguracija namenjena je sanitarnim prostorima u kojima je potrebno objediniti montažu WC keramike i pomoćne opreme u jednoj instalacionoj zoni.

Metalna konstrukcija za osobe sa smanjenom pokretljivošću

Montažni ram izrađen je od metala sa zaštitnim praškastim premazom.

Konstrukcija obuhvata centralni deo za vodokotlić i WC šolju, kao i bočne zone sa pločama namenjenim montaži rukohvata.

Metalni ram omogućava postavljanje instalacionog sistema ispred nosećeg zida ili u odgovarajuću suvomontažnu konstrukciju.

Za pravilno pričvršćivanje potrebno je poštovati proizvođačko uputstvo i proveriti nosivost podloge.

Nakon montaže ram se zatvara odgovarajućim gips-kartonskim pločama i završnom zidnom oblogom.

Ispitano opterećenje konzolne WC šolje od 400 kg

Proizvođač za Alca AM101/1300H navodi ispitano opterećenje od 400 kg za montažu konzolne WC šolje.

Ova vrednost predstavlja podatak iz fabričkih testova opterećenja sistema.

Konzolna WC šolja povezuje se sa metalnim ramom preko odgovarajućih navojnih šipki M12.

Za bezbednu instalaciju potrebno je proveriti i dozvoljena opterećenja izabrane keramičke WC šolje, kao i pravilnost montaže celokupne konstrukcije.

Ispitano opterećenje od 400 kg ne treba predstavljati kao dozvoljeno dinamičko opterećenje pri padu ili naglom udaru.

Ispitano opterećenje rukohvata od 200 kg

Posebna karakteristika modela jeste fabrički navedeno ispitano opterećenje za ugradnju rukohvata od 200 kg.

Bočne ploče rama namenjene su pričvršćivanju odgovarajućih pomoćnih rukohvata.

Ovakva konfiguracija može biti značajna kada je potrebno montirati zidne ili preklopne rukohvate uz WC šolju.

Pri izboru rukohvata treba proveriti njegovu nosivost, raspored montažnih otvora i preporučeni način pričvršćivanja.

Podatak od 200 kg odnosi se na ispitivanje montažnog sistema za rukohvate, a ne na automatski garantovanu nosivost svakog pojedinačnog rukohvata.

Bezbednost zavisi od svih elemenata instalacije.

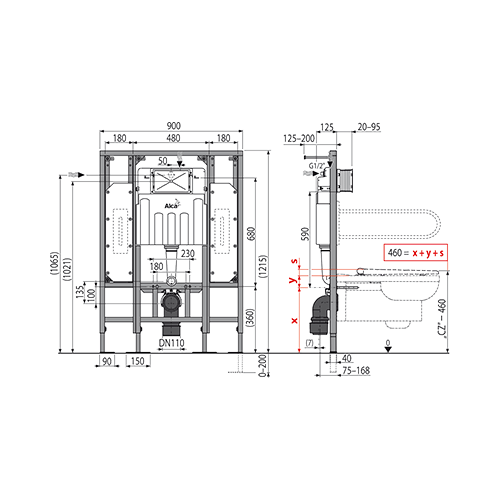

Visina ugradnje 1274 mm

Alca AM101/1300H ima fabrički deklarisanu visinu instalacije od 1274 mm.

Ova karakteristika razlikuje ga od pojedinih standardnih ugradnih elemenata niže konstrukcije.

Pri planiranju potrebno je obezbediti odgovarajuću visinu predzidne ili pregradne instalacije.

Konačna pozicija WC šolje određuje se prema montažnom crtežu i potrebama korisnika.

Važno je razlikovati visinu rama od visine montirane keramičke WC šolje.

Položaj WC šolje treba uskladiti sa zahtevima pristupačnosti konkretnog sanitarnog prostora.

Montaža konzolnih WC šolja – razmak 180 ili 230 mm

Model je predviđen za konzolne WC šolje sa razmakom montažnih otvora od 180 ili 230 mm.

Ove dve mere omogućavaju korišćenje različitih kompatibilnih keramičkih modela.

U kompletu se nalaze dve odgovarajuće navojne šipke M12, sa pratećim montažnim elementima.

Pri izboru WC šolje potrebno je proveriti njen montažni razmak, odvodni priključak i druge tehničke zahteve.

WC šolja se kupuje zasebno.

Ugradnja u gips-kartonske konstrukcije

Alca AM101/1300H Sádromodul namenjen je suvoj ugradnji.

Može se postavljati u odgovarajuće konstrukcije od gips-kartonskih ploča ili ispred nosećeg zida.

Metalni ram pričvršćuje se prema fabričkom uputstvu, nakon čega se instalacija zatvara odgovarajućim oblogama.

Proizvođač navodi da konstrukcija omogućava montažu na dovoljno čvrstu pregradu od gips-kartonskih ploča ili ispred nosećeg zida, bez dodatnih elemenata za ojačanje izvan propisane konfiguracije sistema.

To ne znači da obična gips-kartonska ploča sama može da preuzme celokupno opterećenje.

Neophodno je pravilno izvedeno ankerisanje i odgovarajuća nosivost kompletnog zida.

Podesive potporne noge 0–200 mm

Ram poseduje podesive potporne noge sa opružnim mehanizmom za fiksiranje, u rasponu od 0 do 200 mm.

Ova karakteristika omogućava prilagođavanje različitim visinama podne konstrukcije.

Podešavanje se koristi tokom montaže, pre konačnog pričvršćivanja rama.

Na konstrukciji su predviđene oznake za nivelaciju i centralnu osu, koje olakšavaju pravilno pozicioniranje.

Nakon podešavanja potrebno je proveriti stabilnost svih pričvrsnih elemenata.

Ugradna dubina 125 mm

Proizvođač za model AM101/1300H navodi osnovnu ugradnu dubinu od 125 mm.

U specifikaciji se dodatno navodi podešavanje instalacione dubine od 20 do 95 mm.

Ovi podaci odnose se na različite montažne karakteristike sistema i ne treba ih poistovećivati sa ukupnom debljinom gotovog zida.

Konačna dubina zavisi od načina pričvršćivanja, položaja rama, obloga i instalacionih priključaka.

Za pripremu radova treba koristiti fabrički montažni crtež.

Ugradni vodokotlić kapaciteta 9 litara

Alca AM101/1300H poseduje vodokotlić ukupnog kapaciteta 9 litara.

Rezervoar je predviđen za dvokoličinsko ispiranje, sa nezavisnim podešavanjem male i velike količine vode.

Fabrički mehanizam omogućava odgovarajuće prilagođavanje količine ispiranja prema tehničkim zahtevima kompatibilne WC šolje.

Pored osnovne količine vode za ispiranje, sistem poseduje i higijensku rezervu od 3 litra.

Dvokoličinsko ispiranje 3/6 litara

Fabričko podešavanje iznosi:

• Malo ispiranje: 3 litra
• Veliko ispiranje: 6 litara

Količina vode može se dodatno podesiti u okviru fabrički deklarisanih raspona.

Malo ispiranje omogućava podešavanje između 2,5 i 3,5 litara.

Veliko ispiranje omogućava podešavanje između 6 i 9 litara.

Podešavanje treba uskladiti sa zahtevima konkretne WC šolje.

Higijenska rezerva od 3 litra

Vodokotlić poseduje higijensku rezervu vode od 3 litra.

Ovaj podatak predstavlja deo fabričke konstrukcije sistema za ispiranje.

Rezerva je povezana sa funkcijom i podešavanjem ispirnog mehanizma.

Ne treba je poistovećivati sa dodatnim zasebnim rezervoarom.

Kompatibilnost sa ALCA aktivacionim tipkama

Proizvođač navodi da je AM101/1300H kompatibilan sa svim ALCA aktivacionim tipkama predviđenim za odgovarajući instalacioni sistem.

To omogućava izbor dizajna i završne obrade tipke prema opremi kupatila.

U ALCA programu dostupne su različite izvedbe tipki, uključujući osnovne, tanke, ravne i posebne dizajnerske modele.

Aktivaciona tipka nije uključena u osnovni komplet.

Za odgovarajuće sisteme moguće je predvideti i daljinsko ili senzorsko aktiviranje ispiranja.

Daljinsko i senzorsko aktiviranje

Alca AM101/1300H pripremljen je za odgovarajuće sisteme daljinskog ili senzorskog ispiranja.

Ova mogućnost posebno je značajna kod pristupačnih kupatila, gde standardna pozicija tipke može biti teško dostupna pojedinim korisnicima.

Odgovarajuća komanda može se postaviti na poziciju koja je usklađena sa potrebama korisnika i instalacionim zahtevima.

Za ovu funkciju potreban je kompatibilan sistem aktiviranja, koji se bira zasebno.

Dovod vode G1/2″ sa zadnje ili gornje strane

Vodokotlić poseduje priključak za vodu G1/2″.

Proizvođač predviđa dovod vode sa zadnje ili gornje strane.

U kompletu se nalazi priključni element sa integrisanim ugaonim ventilom 1/2″–3/8″.

Sistem ima mogućnost povezivanja sa odgovarajućim Mepla cevnim instalacijama.

Prilikom ugradnje potrebno je proveriti položaj vodovodne cevi i obezbediti pravilan pristup servisnim komponentama.

Radni pritisak vode

Prema aktuelnoj specifikaciji, funkcionalni opseg pritiska vode iznosi 0,05–1,6 MPa.

Preporučeni opseg pritiska vode je 0,3–0,5 MPa.

Ovi podaci značajni su za pravilan rad ulivnog ventila.

Ako postojeća instalacija ima pritisak van preporučenog opsega, potrebno je proveriti uslove korišćenja i po potrebi predvideti odgovarajuću regulaciju.

Izolacija vodokotlića protiv kondenzacije

Vodokotlić poseduje polistirensku izolaciju.

Izolacija je namenjena smanjenju stvaranja kondenzacije na površini rezervoara i prigušivanju vibracija koje se prenose na okolnu građevinsku konstrukciju.

Ovo je posebno značajno kod podžbuknih sistema koji se zatvaraju gips-kartonskim pločama i keramičkom oblogom.

Jednodelni rezervoar vodokotlića

Proizvođač navodi da je rezervoar izrađen iz jednog dela.

Ovakva konstrukcija eliminiše spoj između zasebnih polovina rezervoara.

Fabrička specifikacija ističe vodonepropusnost jednod elne konstrukcije.

Za potpuno pouzdanu instalaciju i dalje je neophodno pravilno povezati dovod vode, ispirnu cev i sve zaptivne elemente.

Podesivi držač kanalizacionog odvoda

Model poseduje klizni držač odvodnog priključka.

Prema fabričkoj specifikaciji, moguće je podešavanje u osam položaja, u rasponu od 0 do 93 mm.

Ovakva konstrukcija omogućava prilagođavanje položaja odvodnog kolena u odnosu na instalaciju.

Pri postavljanju potrebno je pravilno uskladiti položaj odvoda, visinu WC šolje i predviđene građevinske slojeve.

Odvodno koleno HT 90/110

U kompletu se nalazi odvodno koleno HT 90/110, izrađeno od PE-HD polietilena.

Njegova funkcija je povezivanje odgovarajuće konzolne WC šolje sa kanalizacionom instalacijom.

Priloženi su i odgovarajući priključci i zaptivni elementi.

Za pravilan rad potrebno je proveriti položaj kolena i izvesti vodonepropusno povezivanje.

Servisiranje bez upotrebe alata

Alca AM101/1300H poseduje konstrukciju namenjenu servisiranju odgovarajućih komponenti bez korišćenja alata.

Servisni otvor nalazi se u zoni predviđenoj za aktivacionu tipku.

Nakon završetka ugradnje potrebno je zadržati odgovarajući servisni pristup.

Proizvođač uz vodokotlić isporučuje i zaštitni poklopac servisnog otvora, koji se koristi tokom montažnih radova.

Dozator za WC tablete

Model uključuje set za ubacivanje tableta u vodokotlić.

Ovaj dodatak omogućava primenu odgovarajućih WC tableta predviđenih za takav način korišćenja.

Prilikom odabira sredstava potrebno je poštovati preporuke proizvođača.

Neodgovarajuća hemijska sredstva mogu oštetiti zaptivke i unutrašnje komponente vodokotlića.

Razlika između Alca AM101/1300H i standardnih ugradnih vodokotlića

Standardni ugradni vodokotlići prvenstveno su namenjeni pričvršćivanju konzolne WC šolje i smeštaju ispirnog rezervoara.

Alca AM101/1300H pored toga poseduje prošireni metalni ram sa pločama za montažu pomoćnih rukohvata.

Zbog toga je namenjen zahtevnijim instalacijama u pristupačnim sanitarnim prostorima.

Kod standardnog rama za WC šolju pomoćni rukohvati obično zahtevaju zasebnu odgovarajuću noseću konstrukciju.

Kod modela AM101/1300H mesta za njihovo pričvršćivanje već su predviđena u okviru konstrukcije, uz poštovanje fabričkih uslova montaže.

Razlika između Alca AM101/1300H i AM116/1300H

Alca AM101/1300H Sádromodul namenjen je suvoj ugradnji uz odgovarajuću noseću zidnu ili pregradnu konstrukciju.

Alca AM116/1300H Solomodul predstavlja drugačiju konstrukciju, namenjenu samostojećoj montaži u odgovarajućim uslovima.

Oba modela namenjena su osobama sa smanjenom pokretljivošću i montaži rukohvata.

Međutim, razlikuju se po konstrukciji rama, načinu oslanjanja i instalacionim zahtevima.

Izbor treba izvršiti prema građevinskim uslovima i projektu pristupačnog toaleta.

Primena u bolnicama i rehabilitacionim centrima

Alca AM101/1300H može se koristiti za opremanje pristupačnih toaleta u bolnicama i rehabilitacionim centrima.

Konstrukcija omogućava povezivanje konzolne WC šolje i odgovarajućih rukohvata.

Predviđena mogućnost daljinskog ili senzorskog aktiviranja ispiranja omogućava dodatno prilagođavanje sanitarnog prostora.

Za profesionalnu ugradnju potrebno je proveriti položaj WC šolje, rukohvata i ostale sanitarne opreme prema projektu.

Primena u domovima za stare

U kupatilima domova za stare pomoćni rukohvati mogu biti važni korisnicima koji imaju poteškoće pri sedenju i ustajanju.

Prošireni metalni ram omogućava pripremu nosećih mesta za njihovu montažu.

Konstrukcija za konzolnu WC šolju može se kombinovati sa odgovarajućom keramikom za osobe sa smanjenom pokretljivošću.

Potrebno je pravilno odrediti visinu montaže i slobodan prostor za prilaz.

Primena u hotelima i javnim objektima

Model AM101/1300H može se koristiti u pristupačnim kupatilima hotela, restorana, poslovnih centara, tržnih centara i javnih ustanova.

U ovim objektima značajno je obezbediti kvalitetnu noseću konstrukciju za sanitarne elemente i pomoćnu opremu.

Ugradni sistem ostaje sakriven iza završne zidne obloge, dok su vidljivi WC šolja, aktivaciona tipka i rukohvati.

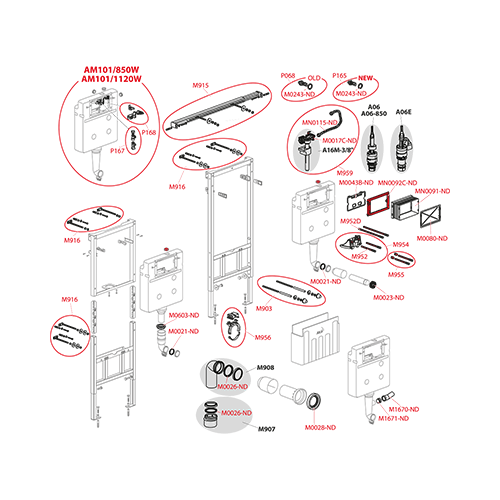

Sadržaj pakovanja Alca AM101/1300H

Prema zvaničnoj specifikaciji proizvođača, komplet obuhvata:

• Vodokotlić: sa ugrađenim ulivnim i ispusnim ventilom
• Montažni ram: metalna konstrukcija sa bočnim pločama za rukohvate
• Priključak vode: 1/2″ sa integrisanim ugaonim ventilom 1/2″–3/8″
• Vijci mehanizma za ispiranje: 2 komada
• Vijci za pričvršćivanje: Ø8 × 60 mm, 4 komada
• Tiplovi: Ø12 mm, 4 komada
• Navojne šipke za WC šolju: M12, 2 komada
• Podloške: 4 komada
• Navrtke: 2 komada
• Zaštitni poklopci i navojne zaštite: uključeni
• Odvodno koleno: HT 90/110 od PE-HD
• Dovodni priključci i zaptivke: uključeni
• Odvodni priključci i zaptivke: uključeni
• Zaštitni čepovi instalacionih otvora: uključeni
• Zaštitni poklopac servisnog otvora: dvodelni
• Set za WC tablete: uključen

WC šolja nije uključena.

WC daska nije uključena.

Aktivaciona tipka nije uključena.

Pomoćni rukohvati nisu uključeni.

Alca – proizvođač sanitarnih instalacionih sistema

Alca, odnosno Alcadrain, proizvođač je sanitarnih instalacionih sistema, ugradnih vodokotlića, aktivacionih tipki, odvoda i druge opreme.

Program Sádromodul obuhvata metalne predzidne sisteme namenjene suvoj ugradnji.

Alca AM101/1300H pripada izvedbama namenjenim pristupačnim sanitarnim prostorima.

Njegove ključne karakteristike su visina instalacije 1274 mm, prošireni metalni ram za rukohvate, vodokotlić od 9 litara, podesivo ispiranje 3/6 litara i fabrički ispitano opterećenje od 400 kg za WC šolju i 200 kg za rukohvate.
