ALCA PLAST plovak 3/8″ horizontalni (A160-3/8″)

Opis

Opis proizvoda

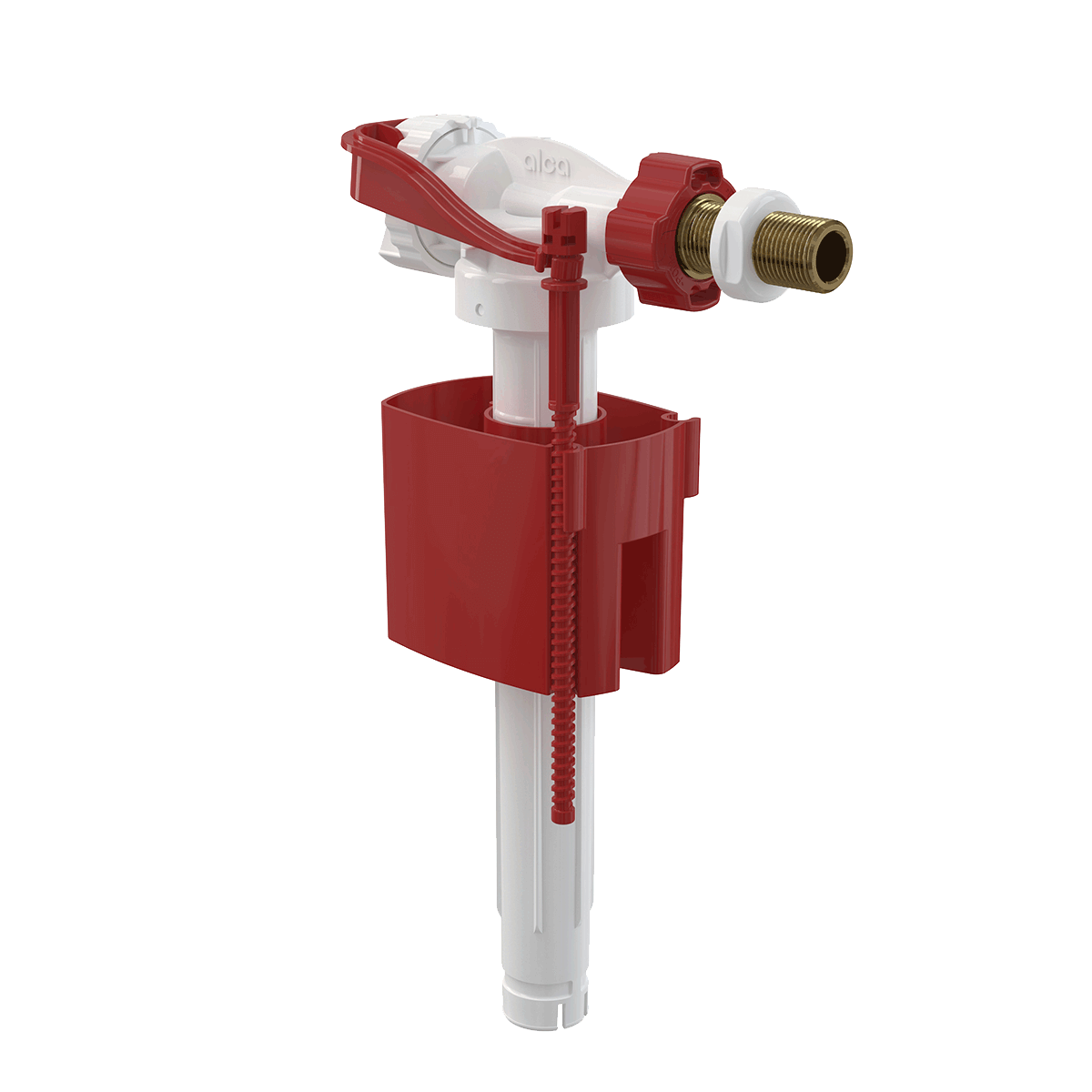

ALCA PLAST plovak 3/8″ horizontalni, šifra A160-3/8″, predstavlja ventil za punjenje keramičkog WC vodokotlića sa bočnim dovodom vode. ITIM proizvod vodi kao „Alca Plovak 3/8 Horizontalni Novo A160-3/8“, pa je u prodajnom nazivu zadržan termin plovak, ali je naziv pojednostavljen i uređen. Zvanični ALCADRAIN katalog ovaj proizvod opisuje kao side inlet fill valve, odnosno ventil za punjenje koji se ugrađuje sa strane keramičkog vodokotlića.

Horizontalni odnosno bočni dovod

Najvažnija razlika u odnosu na A18 vertikalne modele jeste položaj priključka. A160-3/8″ se ugrađuje kroz bočni otvor vodokotlića. Voda zato ulazi horizontalno sa leve ili desne strane, u zavisnosti od konstrukcije konkretnog rezervoara.

Pre kupovine treba proveriti gde se nalazi dovod vode. Ako cev ulazi kroz dno keramičkog vodokotlića, onda je potreban vertikalni plovak A18, a ne A160.

Metalni navoj G 3/8″

A160-3/8″ koristi metalni navoj G 3/8″. Proizvođač navodi dužinu metalnog navoja od 38 mm. Ovaj navoj služi za prolazak kroz bočni otvor keramike i povezivanje sa dovodom vode.

Metalni navoj je jedna od glavnih razlika u odnosu na A150 seriju, kod koje postoje odgovarajuće varijante sa plastičnim navojem.

Namena za keramičke vodokotliće

Zvanični ALCADRAIN katalog navodi A160-3/8″ kao univerzalni ventil za keramičke WC vodokotliće. Takođe ga navodi kao proizvod za zamenu postojećeg ventila i za montažu sa strane rezervoara.

„Univerzalni“ se odnosi na široku primenu kod odgovarajućih keramičkih vodokotlića, ali ne znači da svaki rezervoar automatski odgovara. Potrebno je proveriti 3/8″ priključak, raspoloživi prostor i položaj otvora.

Podesiv nivo vode

A160-3/8″ omogućava podešavanje nivoa punjenja. Plovak zatvara dovod kada voda dostigne podešenu visinu. Time se može prilagoditi količina vode koja ostaje u rezervoaru nakon punjenja.

Nivo treba podesiti tako da bude usklađen sa odvodnim ventilom i prelivnom cevi. Previsok nivo može dovesti do stalnog preliva, dok prenizak nivo može smanjiti efikasnost ispiranja.

Radni pritisak

Zvanični radni opseg A160-3/8″ iznosi 0,05–1,6 MPa, odnosno približno 0,5–16 bar. Preporučeni radni pritisak je 0,3–0,5 MPa, odnosno 3–5 bar.

Ovaj širi maksimalni opseg predstavlja jednu od tehničkih razlika u odnosu na A18 modele, koji se vode do 0,8 MPa odnosno 8 bar.

Akustička grupa I

A160-3/8″ pripada akustičkoj grupi I, sa deklarisanim nivoom buke ispod 20 dB u standardizovanim uslovima. To je bolja akustička klasa od A18 vertikalnog modela, koji pripada grupi II sa vrednošću ispod 30 dB.

Stvarna buka u kupatilu zavisi i od pritiska vode, keramike, cevi i načina montaže, pa se deklarisana vrednost odnosi na sam ventil u uslovima ispitivanja.

Materijal POM

Zvanični ALCADRAIN podatak za A160-3/8″ navodi POM kao materijal glavne konstrukcije. To je precizniji podatak od generičke oznake plastike i treba ga koristiti u tehničkom opisu.

Metalni deo proizvoda je priključni navoj, dok je glavno telo ventila izrađeno od POM-a.

Ugrađeni filter za nečistoće

Ventil ima ugrađeni filter koji pomaže da čestice iz vodovodne mreže ne dospeju do unutrašnjeg regulacionog mehanizma. Ovo je korisno kod servisiranja i dugotrajnog rada.

Ako se punjenje vremenom značajno uspori, jedan od prvih koraka je provera filtera i dovoda vode.

Glatko zatvaranje

Proizvođač navodi glatko zatvaranje bez naglih udara. Ventil zato ne bi trebalo da stvara izražen hidraulički udar u trenutku kada plovak dostigne podešeni nivo.

Mala osetljivost na promene pritiska

A160-3/8″ je projektovan tako da bude manje osetljiv na promene pritiska u vodovodnoj mreži. Ova karakteristika doprinosi stabilnijem nivou punjenja i zatvaranju ventila u različitim radnim uslovima.

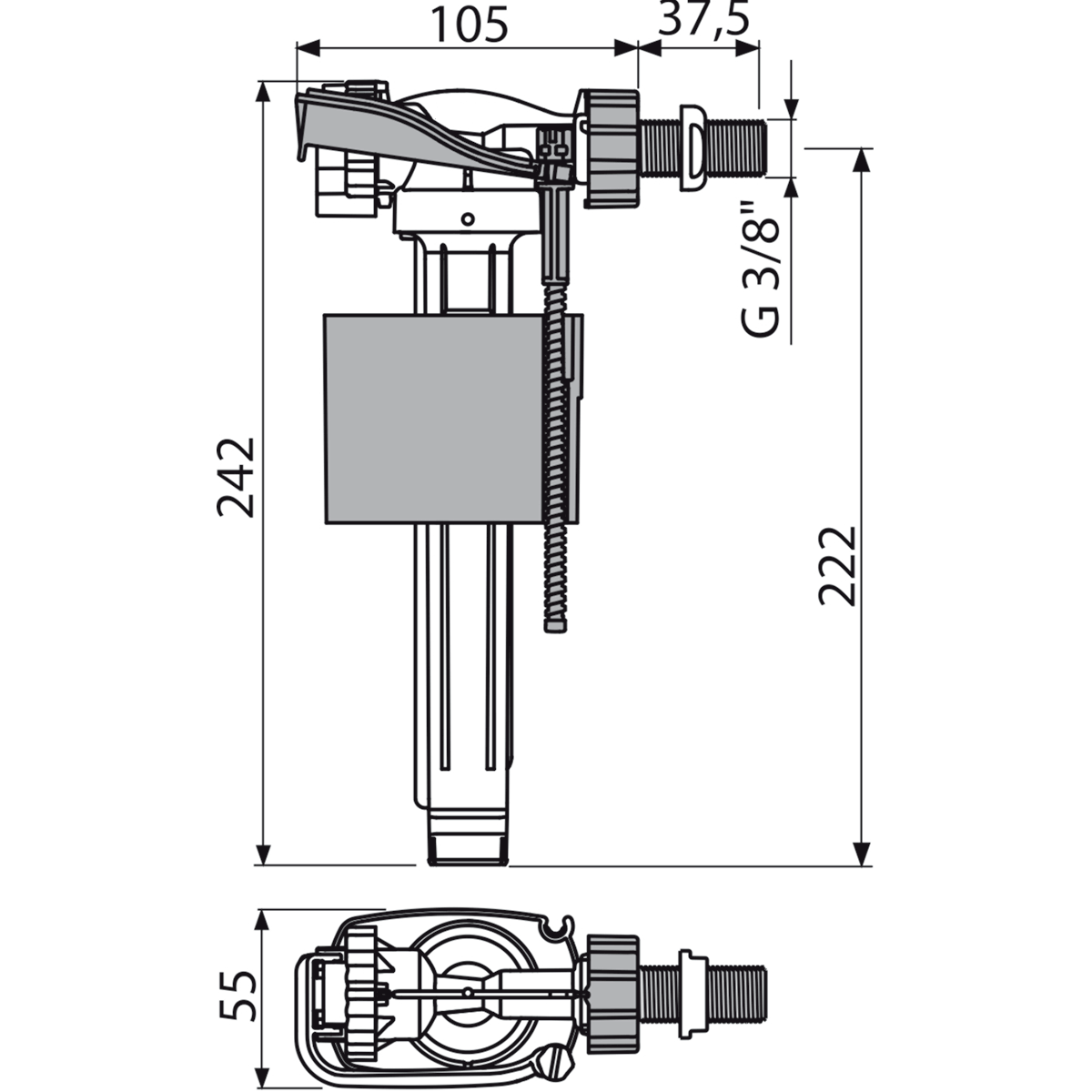

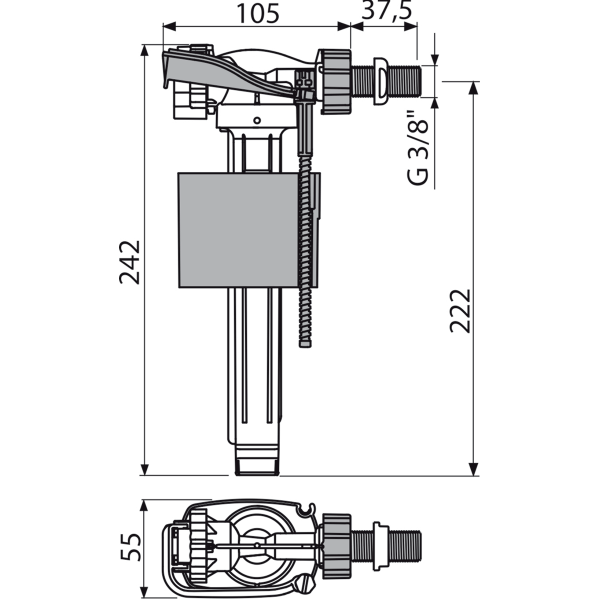

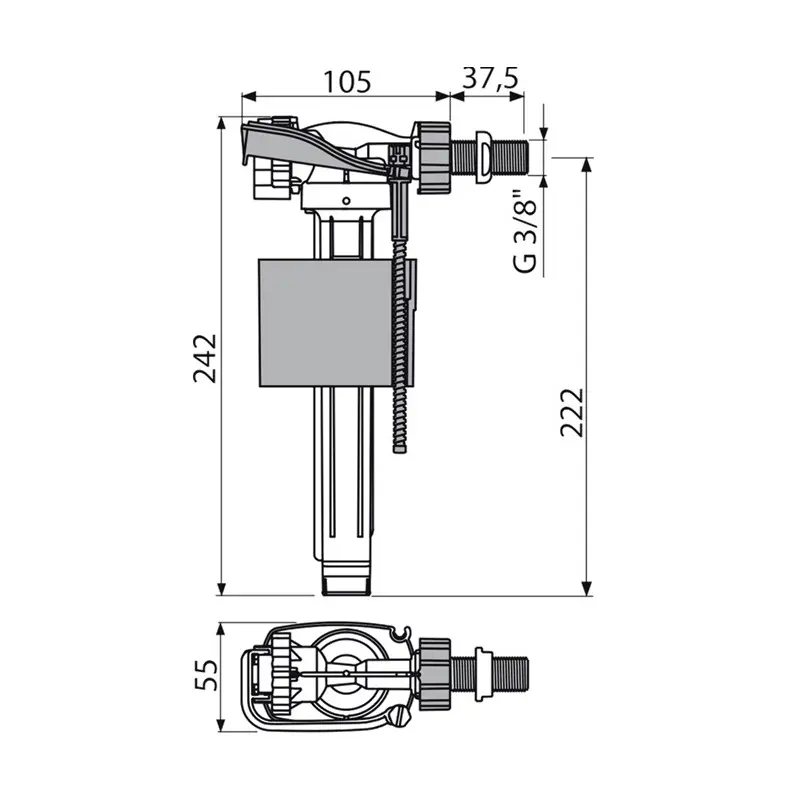

Dimenzije

Dimenzije pojedinačnog proizvoda iznose 235 × 145 × 60 mm, odnosno približno 23,5×14,5×6 cm. Ove mere su važne pri proveri prostora unutar keramičkog vodokotlića.

Bočni ventil mora imati dovoljno prostora da plovak može slobodno da se kreće bez kontakta sa zidovima rezervoara ili odvodnim mehanizmom.

Sadržaj pakovanja

U pakovanju se nalaze ventil, bela navrtka 3/8″ i filter za nečistoće. Odvodni ventil, zaptivke drugih komponenti i ostali elementi vodokotlića nisu deo ovog pojedinačnog proizvoda.

Standard EN 14124

ALCADRAIN za A160-3/8″ navodi EN 14124. Ovaj standard se odnosi na ventile za punjenje vodokotlića i potvrđuje tehničku pripadnost proizvoda ovoj grupi.

Montaža

Pre zamene treba zatvoriti dovod vode i isprazniti rezervoar. Stari bočni plovak se demontira, otvor keramike očisti i novi A160 postavi kroz bočni otvor. Navrtka se zateže dovoljno za stabilno i nepropusno povezivanje, bez prekomerne sile koja bi mogla opteretiti keramiku.

Nakon povezivanja dovoda vode proverava se nepropusnost i podešava nivo punjenja. Plovak mora imati slobodan hod.

Razlika u odnosu na A18-3/8″

A160-3/8″ je horizontalni odnosno bočni plovak. A18-3/8″ je vertikalni odnosno donji. Oba koriste 3/8″ metalni navoj, ali se ugrađuju na potpuno različite pozicije vodokotlića.

A160 ima akustičku grupu I i radni opseg do 16 bar, dok A18 ima akustičku grupu II i radni opseg do 8 bar. Zato šifre ne treba zamenjivati samo zato što je priključak 3/8″ isti.

Provera pre kupovine

Pre kupovine treba proveriti bočni položaj dovoda, navoj 3/8″ i raspoloživi prostor u keramičkom vodokotliću. Ako su ovi uslovi ispunjeni, A160-3/8″ predstavlja odgovarajuće originalno ALCA rešenje za punjenje.

ALCA PLAST plovak A160-3/8″ zato je precizno definisan horizontalni ventil za punjenje sa metalnim navojem, POM konstrukcijom, podesivim nivoom vode, filterom za nečistoće i tihim radom u akustičkoj grupi I.
