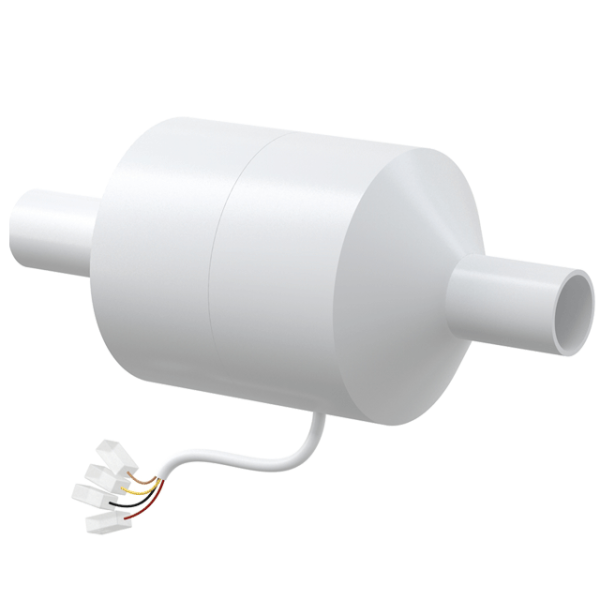

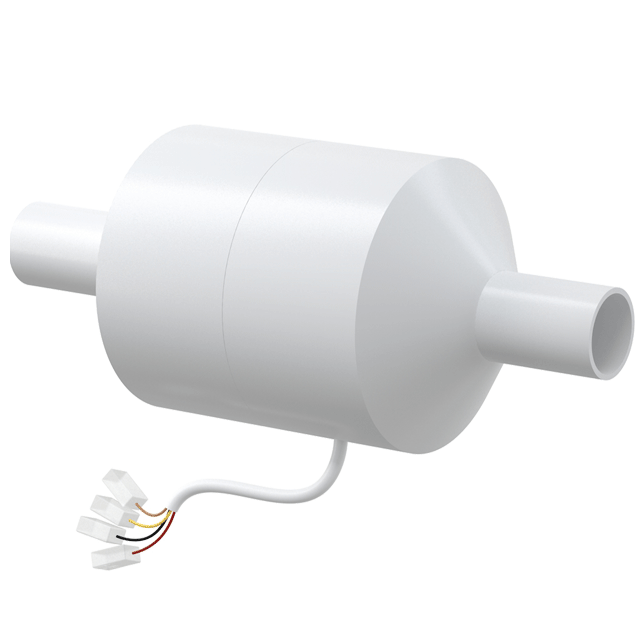

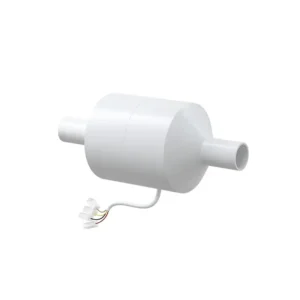

ALCA PLAST ventilator za ugradni vodokotlić (P128)

Opis

Opis proizvoda

ALCA PLAST ventilator za ugradni vodokotlić, šifra P128, predstavlja namenski ventilacioni dodatak za odgovarajuće ALCA predzidne instalacione sisteme sa pripremom za ventilaciju. ITIM proizvod vodi kao „ALCA Ventilator za ugradni vodokotlić P128“, dok zvanični ALCADRAIN katalog precizira da je njegova funkcija izvlačenje neprijatnih mirisa direktno iz WC šolje. Ovo nije ventilator koji hladi vodokotlić niti klasični zidni ventilator za opštu ventilaciju kupatila.

Izvlačenje mirisa direktno iz WC šolje

Osnovni koncept sistema jeste da se vazduh zahvata što bliže mestu nastanka neprijatnih mirisa. Umesto da se čeka da se miris proširi po prostoriji i zatim izvlači preko standardne ventilacione rešetke na plafonu ili zidu, ventilacioni predzidni sistem koristi posebnu putanju povezanu sa WC šoljom.

P128 je aktivni ventilacioni element koji pokreće strujanje vazduha kroz taj sistem. Na taj način deo vazduha iz zone WC šolje odvodi se prema predviđenom ventilacionom kanalu. Efikasnost kompletnog rešenja zavisi od pravilno izvedenog kompatibilnog predzidnog elementa i ventilacione trase.

Nije univerzalni ventilator za svaki vodokotlić

Zvanični proizvođač jasno navodi kompatibilne sisteme AM115/1000V, AM101/1120V i AM102/1120V. Slovo V u oznakama ovih sistema odnosi se na izvedbe pripremljene za ventilaciju. Zbog toga P128 ne treba predstavljati kao dodatak koji se jednostavno može ubaciti u bilo koji ALCA ugradni vodokotlić.

Standardni predzidni sistem bez odgovarajuće ventilacione pripreme nema nužno potrebne priključke i kanale za funkciju P128. Pre kupovine je zato obavezna provera tačne šifre montažnog elementa.

Električno napajanje

Ventilator koristi napajanje 230 V, 50 Hz i ima snagu 15 W. Za razliku od čistog mehaničkog dela vodokotlića, P128 je električni uređaj i njegova instalacija zahteva pravilno izvedeno električno napajanje.

Električna instalacija mora biti planirana pre zatvaranja predzida. Nije preporučljivo naknadno improvizovati vođenje kabla kroz završenu konstrukciju. Sve veze treba izvesti prema tehničkom uputstvu i pravilima za električne instalacije u sanitarnim prostorijama.

Stepen zaštite IPX4

Zvanični tehnički podatak je IPX4. Ova oznaka opisuje nivo zaštite kućišta od vode u okviru standardizovanih uslova ispitivanja. Ne znači da je uređaj namenjen potapanju u vodu ili da može biti montiran na proizvoljnom mestu u direktnom kontaktu sa vodom.

P128 se ugrađuje u za njega predviđeni sistem i treba pratiti poziciju koju određuje proizvođač.

Protok vazduha 52 m³/h

Kapacitet izvlačenja vazduha naveden je kao 52 m³/h. To je tehnički podatak samog ventilatora i daje predstavu o njegovoj sposobnosti stvaranja protoka kroz predviđeni ventilacioni sistem.

Stvarni rezultat u instalaciji može zavisiti od dužine i geometrije ventilacionog kanala, otpora sistema i pravilnosti montaže. Zato podatak 52 m³/h ne treba automatski pretvarati u tvrdnju o tačnom broju izmena vazduha u kupatilu bez poznate zapremine prostorije i karakteristika instalacije.

Materijal i boja

Proizvođač navodi plastičnu konstrukciju i belu boju. Pošto se ventilator ugrađuje u sistem i nije primarno dekorativni element kupatila, boja nije ključna za prodajni naziv, ali može biti navedena u tehničkom opisu.

Dimenzije

Dimenzije pojedinačnog proizvoda iznose 350 × 225 × 125 mm, odnosno 35×22,5×12,5 cm. Ove mere su važne pri planiranju prostora u predzidu i servisnog pristupa.

Ne treba ih mešati sa dimenzijama samog vodokotlića. P128 je zaseban dodatak koji se integriše sa kompatibilnim instalacionim sistemom.

Sadržaj seta

Zvanični katalog navodi ventilator i set priključaka prikazanih u proizvođačkoj dokumentaciji. To znači da paket nije samo elektromotor ili pojedinačno kućište, već sadrži i relevantne spojne elemente potrebne za predviđenu montažu.

Kompletan predzidni vodokotlić AM101/1120V, AM102/1120V ili AM115/1000V nije deo P128 pakovanja i nabavlja se zasebno.

Planiranje ventilacione trase

Pošto P128 izvlači vazduh iz WC šolje, vazduh mora biti dalje odveden u odgovarajući ventilacioni sistem. Sama ugradnja ventilatora bez pravilno rešene trase ne predstavlja završeno funkcionalno rešenje.

Pre zatvaranja zida treba proveriti sve kanale i priključke. Nakon završetka konstrukcije pristup pojedinim cevima može biti znatno otežan, pa se testiranje izvodi u fazi montaže.

Montaža

P128 se montira na predviđeno mesto kompatibilnog ALCA ventilacionog sistema. Električno povezivanje i mehaničko povezivanje ventilacionih delova treba izvesti prema fabričkom uputstvu. Ventilator mora biti stabilno postavljen kako se vibracije ne bi nepotrebno prenosile na zidnu konstrukciju.

Nakon povezivanja treba proveriti smer protoka i funkciju sistema. Ako ventilator radi, ali nema zadovoljavajućeg usisavanja iz WC šolje, treba proveriti da li su ventilacione veze zatvorene, prohodne i pravilno postavljene.

Održavanje

Kao ventilacioni uređaj, P128 može tokom vremena zahtevati kontrolu prohodnosti i čistoće sistema. Tačan način pristupa i održavanja zavisi od izvedene instalacije. Posebnu pažnju treba posvetiti tome da se ne blokiraju vazdušni putevi.

Električne intervencije treba izvoditi sa isključenim napajanjem. Uređaj nije običan mehanički rezervni deo vodokotlića i sa njim se postupa kao sa električnim ventilacionim komponentama.

Provera pre kupovine

Najvažnije je proveriti da li postojeći ili projektovani ALCA element ima oznaku AM115/1000V, AM101/1120V ili AM102/1120V. Ako sistem nije ventilaciona izvedba, P128 ne treba automatski smatrati kompatibilnim.

ALCA PLAST ventilator P128 zato je specijalizovani dodatak za uklanjanje neprijatnih mirisa direktno iz WC šolje, sa napajanjem 230 V, snagom 15 W, zaštitom IPX4 i kapacitetom izvlačenja 52 m³/h. Njegova pravilna funkcija zavisi od kompatibilnog ventilacionog predzidnog sistema i pravilno izvedene instalacije.
