ALCA PLAST vertikalni odvod DN110 (AVZ-P016)

Opis

Opis proizvoda

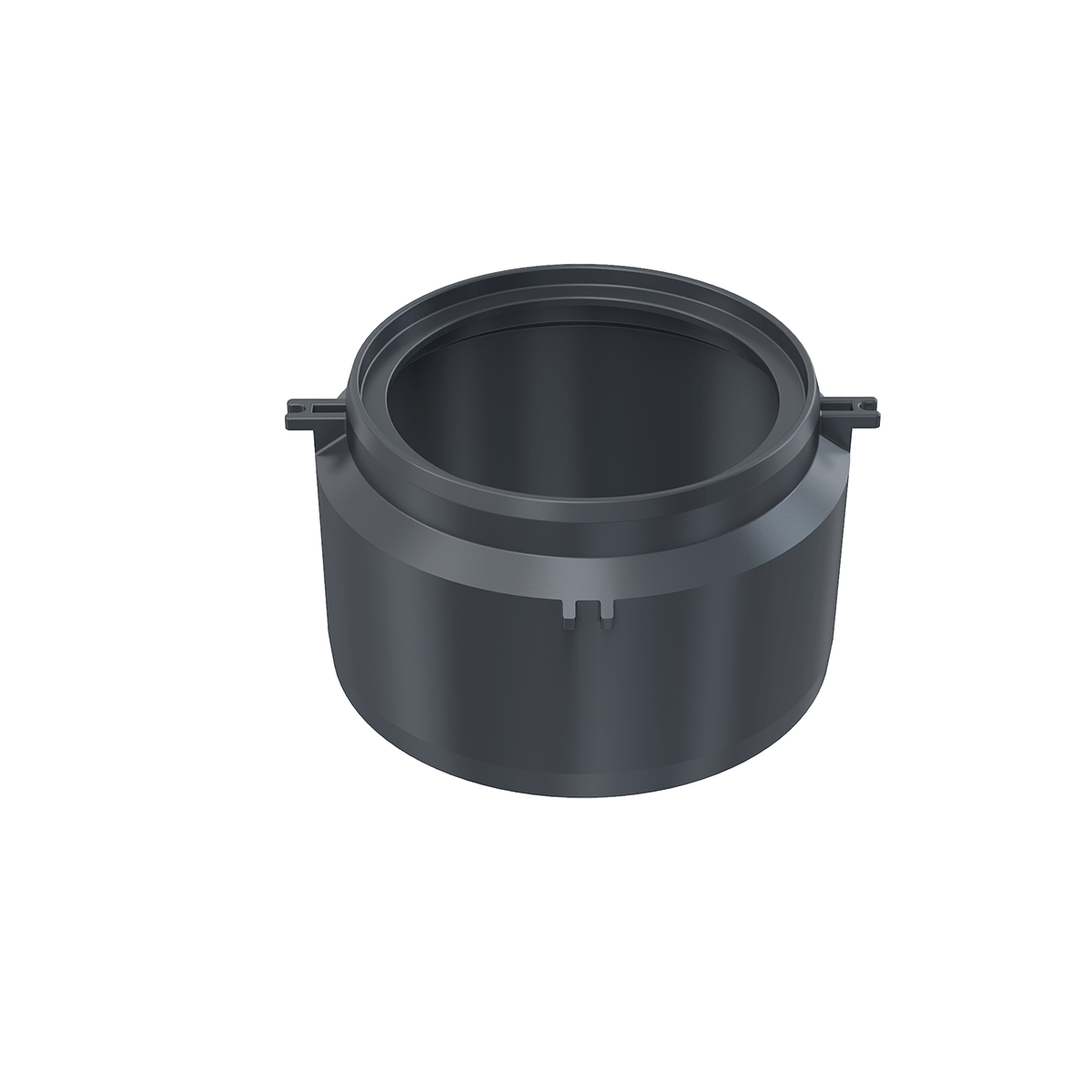

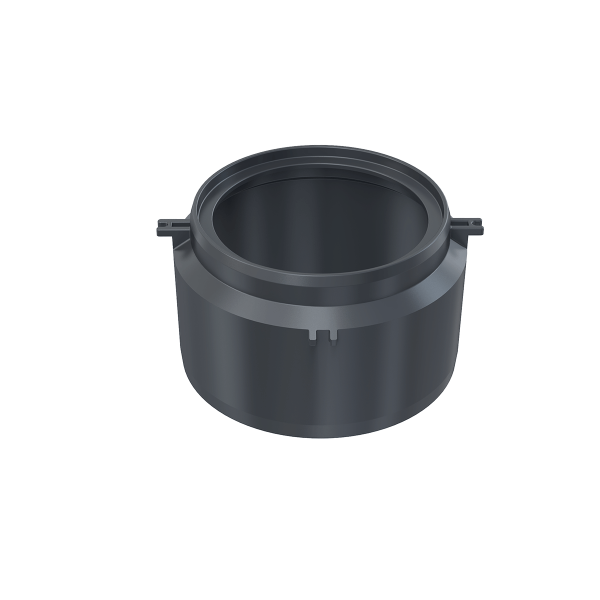

ALCA PLAST vertikalni odvod DN110, šifra AVZ-P016, predstavlja priključni element za vertikalno povezivanje odgovarajućih niskih ALCA spoljnih slivnika odnosno drenažnih kanalica sa kanalizacionim odvodom DN110. Naziv proizvoda zadržava ITIM termin „vertikalni odvod“, ali je tehnička namena precizirana prema zvaničnom ALCADRAIN katalogu. Iako je ITIM artikal svrstan u kategoriju rezervnih delova za vodokotliće, AVZ-P016 nije deo vodokotlića niti WC sistema.

Tačna namena proizvoda

Zvanični proizvođač proizvod označava kao priključak, odnosno nastavak za povezivanje na odvodnu cev DN110. Namenjen je niskim spoljnim slivnicima i služi da se odvod sa tela kanalice ili slivnika usmeri vertikalno nadole prema kanalizacionoj cevi.

To znači da se ovaj artikal koristi u sistemima površinskog odvodnjavanja, a ne u rezervoarima za ispiranje WC šolje. Takva korekcija je važna za webshop opis jer pogrešna kategorizacija može navesti kupca da očekuje rezervni deo za sanitarni vodokotlić.

Vertikalno povezivanje

Kod površinskog slivnika voda se može odvesti horizontalno ili vertikalno, u zavisnosti od položaja kanalizacione cevi ispod sistema. AVZ-P016 omogućava vertikalno povezivanje tela odgovarajućeg slivnika sa odvodom koji se nalazi ispod njega.

Vertikalno rešenje može biti praktično kada je kanalizaciona trasa direktno ispod kanalice i kada građevinska konstrukcija omogućava odgovarajuću dubinu. Konkretna primena uvek zavisi od projekta odvodnjavanja.

Priključak DN110

Proizvod je namenjen povezivanju na kanalizacionu cev DN110. Oznaka DN110 predstavlja nazivnu meru odvodnog sistema i ne treba je predstavljati kao ukupni spoljašnji prečnik kompletnog artikla. Povezivanje mora biti izvedeno na kompatibilnu cev i prema predviđenom načinu spajanja sistema.

Pre kupovine treba proveriti da li postojeća kanalica odnosno slivnik pripada grupi proizvoda za koje proizvođač predviđa AVZ-P016 i da li je odvodna cev zaista DN110.

Kompatibilnost sa niskim spoljnim slivnicima

ALCADRAIN zvanično navodi proizvod za niske spoljne slivnike, odnosno kanalice iz odgovarajuće porodice. To je preciznija formulacija od generičkog „vertikalni odvod 110“. Artikal nije univerzalni nastavak za svaki podni slivnik ili kanalicu na tržištu.

Način pričvršćivanja je prilagođen telu kompatibilnog ALCA slivnika. Zbog toga šifru AVZ-P016 treba proveriti u tehničkom crtežu osnovnog proizvoda pre poručivanja.

Pričvršćivanje sa dva vijka

Proizvođač potvrđuje da se priključak može pričvrstiti na telo slivnika pomoću dva vijka. Vijci su deo standardnog sadržaja proizvoda. Ovakav način montaže omogućava precizno pozicioniranje priključnog elementa na predviđenom mestu.

Pri montaži treba pravilno postaviti nastavak i ravnomerno zategnuti pričvrsne vijke. Prekomerna sila nije potrebna i može nepotrebno opteretiti plastične delove.

Materijal

AVZ-P016 izrađen je od polipropilena punjenog talkom. Proizvođač ovaj materijal opisuje kao otporan na mehaničke, hemijske i termičke uticaje u okviru predviđene primene. Dodatno je navedena UV stabilizacija koja pomaže u otpornosti materijala na starenje, promenu boje i degradaciju usled izlaganja UV zračenju.

Ove karakteristike imaju smisla kod spoljnog sistema odvodnjavanja, gde pojedini delovi tokom montaže ili upotrebe mogu biti izloženi promenama temperature, vodi i spoljnim uslovima.

Dimenzije

Zvanične dimenzije pojedinačnog proizvoda iznose 116 × 122 × 67 mm. U centimetrima to je približno 11,6×12,2×6,7 cm. Ove mere predstavljaju ukupne gabarite samog priključnog dela.

Prilikom planiranja prostora treba uzeti u obzir i dubinu osnovnog slivnika, položaj DN110 cevi i potreban prostor za pravilno povezivanje. Dimenzije samog AVZ-P016 ne predstavljaju ukupnu potrebnu dubinu kompletnog sklopa.

Standard EN 476

Zvanični katalog navodi normu EN 476 za ovaj proizvod. Ona se odnosi na opšte zahteve za komponente koje se koriste u gravitacionim sistemima odvodnje. Nema potrebe u webshop opisu širiti ovu informaciju na dodatne sertifikate ili svojstva koja proizvođač nije posebno naveo.

Sadržaj pakovanja

ALCADRAIN potvrđuje da se isporučuje priključni nastavak i dva pričvrsna vijka 3,5×13 mm. To znači da korisnik dobija osnovne elemente potrebne za pričvršćivanje nastavka na kompatibilno telo kanalice.

Odvodna kanalica, DN110 kanalizaciona cev i drugi elementi sistema nisu deo ovog artikla i biraju se zasebno.

Montaža

Pre montaže potrebno je definisati položaj slivnika i odvodne cevi. Priključak se postavlja na predviđenu tačku kompatibilnog tela i pričvršćuje sa dva vijka. DN110 cev se zatim povezuje prema tehničkom rešenju sistema.

Vertikalni odvod mora biti pravilno centriran kako ne bi došlo do naprezanja spoja. Cevi i telo slivnika treba pozicionirati tako da teret građevinske konstrukcije ne opterećuje sam plastični nastavak na nepredviđen način.

Primena u spoljnim površinama

Ovakav priključak može biti deo odvodnjavanja terasa, prilaza, dvorišta i drugih površina na kojima se koriste kompatibilne niske drenažne kanalice. Konkretna primena zavisi od osnovnog proizvoda i hidrauličkog projekta.

Ne treba mu pripisivati određeni maksimalni protok ako se taj podatak odnosi na kompletnu kanalicu, jer AVZ-P016 predstavlja samo priključni element. Kapacitet sistema zavisi od dimenzija, rešetke, tela kanalice i odvodne instalacije.

Održavanje

Nakon ugradnje sam priključni nastavak uglavnom nije servisni deo kojem se redovno pristupa, ali odvodni sistem treba održavati tako da se spreči nakupljanje nečistoća koje mogu smanjiti protok. Čišćenje se obično vrši kroz pristup osnovnom slivniku ili kanalici.

Provera pre kupovine

Najvažnije je proveriti da li je potreban vertikalni izlaz DN110 i da li osnovna ALCA kanalica podržava AVZ-P016. Ne treba kupovati artikal na osnovu ITIM kategorije „rezervni delovi za vodokotliće“, jer zvanični tehnički podaci jasno potvrđuju drugu namenu.

ALCA PLAST vertikalni odvod DN110 AVZ-P016 je, dakle, specifičan priključni nastavak za odgovarajuće niske spoljne slivnike, izrađen od UV stabilizovanog polipropilena sa talkom, dimenzija 11,6×12,2×6,7 cm, sa dva pričvrsna vijka u pakovanju.
