Opis

AXA Ciotola nadgradni lavabo 40 × 40 cm beli sjaj 1508001

Nadgradni lavabo iz kolekcije AXA Ciotola 44

AXA Ciotola 1508001 je keramički nadgradni lavabo namenjen postavljanju na gornju površinu kupatilskog ormarića ili zasebne radne ploče. Osnovni model nosi fabričku šifru 15080, pripada kolekciji Ciotola 44 i proizvođač ga navodi kao nadgradni lavabo dimenzija 40 × 40 cm.

Lavabo ima pravilnu kvadratnu osnovu sa izraženo zaobljenim uglovima i blago zakrivljenim spoljašnjim stranama. Posuda zauzima gotovo celu gornju površinu proizvoda, bez integrisane keramičke police i bez fabričkog otvora za slavinu.

Oznaka 01 predstavlja belu sjajnu keramičku završnu obradu, pa se puna šifra formira na sledeći način:

15080 + 01 = 1508001

Dimenzije lavaboa 40 × 40 cm

Zvanični tehnički crtež navodi sledeće osnovne mere:

• ukupna širina: 400 mm
• ukupna dubina: 400 mm
• ukupna visina: 160 mm
• unutrašnja vertikalna dubina posude: približno 110 mm
• širina donje osnove: približno 200 mm
• udaljenost ose odvoda od ivica: približno 195 mm
• orijentaciona prikazana visina gornje ivice: približno 850 mm od poda.

Kvadratne dimenzije od 40 × 40 cm omogućavaju postavljanje lavaboa na kompaktnije kupatilske ormariće i samostalne radne ploče. Ukupna visina od 160 mm mora se uzeti u obzir pri određivanju visine nameštaja i završne kote gornje ivice lavaboa.

Pre izrade otvora u radnoj ploči potrebno je proveriti:

• stvarne dimenzije isporučenog proizvoda
• položaj odvodnog otvora
• širinu donje osnove
• udaljenost lavaboa od zida
• prostor potreban za slavinu
• položaj sifona
• raspored fioka i polica
• nosivost radne površine
• završnu visinu kompozicije
• pristup instalacijama radi održavanja

Proizvodna tolerancija dimenzija

AXA u tehničkom crtežu navodi da dimenzije keramičkog proizvoda mogu odstupati približno 0,8%, usled habanja proizvodnih kalupa i manjih promena tehničkih karakteristika sirovina.

Zbog toga završne otvore na radnoj ploči ne treba izrađivati isključivo prema nominalnim merama. Pre bušenja ili sečenja potrebno je:

• izmeriti konkretan lavabo
• proveriti položaj centralnog odvoda
• utvrditi stvarnu širinu donje osnove
• probno postaviti proizvod na ploču
• označiti centralnu osu
• proveriti razmak od zida
• odrediti položaj slavine
• proveriti raspoloživ prostor za sifon

Kvadratna forma sa zaobljenim uglovima

Lavabo ima pravilnu kvadratnu osnovu, ali njegove spoljašnje i unutrašnje linije nisu izvedene sa oštrim uglovima. Sve četiri strane povezane su širokim radijusima, dok se posuda postepeno sužava prema donjoj osnovi.

Ovakva konstrukcija omogućava:

• simetrično postavljanje na radnu ploču
• centriranje prema ogledalu
• uklapanje sa pravougaonim kupatilskim nameštajem
• korišćenje gotovo cele širine posude
• jednostavan pristup unutrašnjim površinama
• lakše čišćenje zaobljenih uglova
• ravnomerno usmeravanje vode prema odvodu

Zaobljene unutrašnje zone smanjuju broj uskih uglova u kojima se mogu zadržavati ostaci sapuna i kamenac.

Posuda dubine približno 11 cm

Tehnički crtež prikazuje unutrašnju vertikalnu dubinu posude od približno 110 mm, dok ukupna visina keramičkog tela iznosi 160 mm.

Dubina posude utiče na:

• smanjenje prskanja vode
• izbor visine i dometa slavine
• položaj vodenog mlaza
• prostor potreban ispod radne ploče
• visinu odvodnog ventila
• raspored sifona
• završnu visinu kupatilskog nameštaja

Izliv slavine treba usmeriti prema srednjem delu posude, ali ne direktno u odvodni ventil, jer neposredan udar mlaza može povećati raspršivanje vode.

Nadgradna montaža na radnu ploču

Model 15080 zvanično je klasifikovan kao counter-top basin, odnosno nadgradni lavabo.

Kod ovog načina montaže:

• lavabo se postavlja na gornju površinu ploče
• kompletna spoljašnja keramika ostaje vidljiva
• kroz ploču se izrađuje otvor za odvod
• sifon se nalazi ispod radne površine
• slavina se montira na ploču ili zid
• spoj lavaboa i ploče zaptiva se sanitarnim silikonom
• ploča preuzima masu proizvoda i opterećenje tokom korišćenja

Radna površina mora biti ravna, stabilna, dovoljno nosiva i otporna na vlagu.

Položaj na radnoj ploči

Lavabo se može postaviti centralno na manjoj ploči ili asimetrično na široj kupatilskoj kompoziciji.

Pri određivanju položaja treba proveriti:

• udaljenost od zadnjeg zida
• udaljenost od prednje ivice ploče
• prostor za slavinu iza lavaboa
• prostor za dozator sapuna
• položaj ogledala
• centralnu osu odvoda
• raspored ugaonih ventila
• položaj fioka
• pristup sifonu
• slobodan prostor za korišćenje

Pošto lavabo ima dimenzije 400 × 400 mm, radna ploča mora biti dovoljno duboka da proizvod stabilno nalegne i da iza njega ostane prostor za slavinu kada se koristi stojeća armatura.

Lavabo bez otvora za slavinu

Model nema fabrički otvor ni zasebnu keramičku površinu namenjenu montaži slavine. Slavina se postavlja nezavisno od keramike.

Moguće varijante su:

• visoka stojeća slavina montirana na radnu ploču
• zidna slavina postavljena iznad lavaboa
• stojeća slavina postavljena bočno na široj ploči

Ovakav raspored omogućava slobodnije određivanje položaja armature i zadržava neprekinutu formu keramičke posude.

Visoka stojeća slavina na radnoj ploči

Kada se slavina montira na radnu ploču, koristi se viša izvedba čiji izliv prelazi gornju ivicu lavaboa visine 160 mm.

Pre izbora slavine treba proveriti:

• ukupnu visinu armature
• visinu izliva
• horizontalni domet izliva
• ugao vodenog mlaza
• položaj aeratora
• udaljenost baze slavine od lavaboa
• prostor za pomeranje ručice
• debljinu radne ploče
• prečnik montažnog otvora
• pristup pričvrsnoj matici
• dužinu priključnih creva

Izliv treba da dopire iznad unutrašnje posude i da usmerava vodu prema njenoj centralnoj zoni.

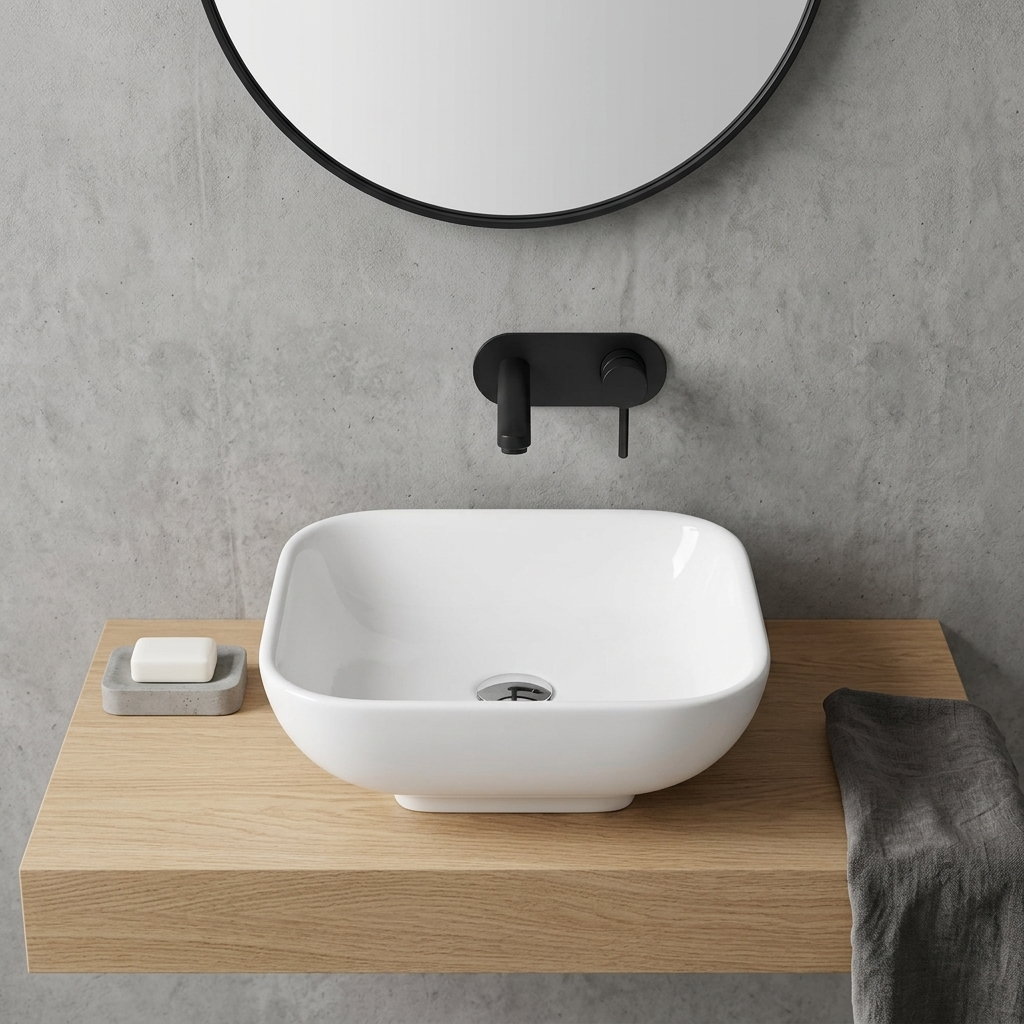

Kombinovanje sa zidnom slavinom

Lavabo se može kombinovati i sa zidnom slavinom, čime radna ploča ostaje bez dodatnog otvora za armaturu.

Pre izvođenja instalacija treba utvrditi:

• završnu visinu radne ploče
• ukupnu visinu lavaboa
• visinu zidnog izliva
• horizontalni domet izliva
• centralnu osu proizvoda
• udaljenost lavaboa od zida
• debljinu završne zidne obloge
• položaj ugradnog tela
• ugao vodenog mlaza
• pristup radi servisiranja

Dužina izliva mora odgovarati položaju posude kako voda ne bi udarala u zadnju ivicu ili prelazila prema prednjem delu lavaboa.

Centralno postavljen odvod

Odvod se nalazi u centralnoj zoni kvadratne posude, približno 195 mm od spoljašnjih ivica, čime se dobija simetričan raspored.

Centralni položaj omogućava:

• ravnomeran pad unutrašnjih površina
• simetrično oticanje vode
• jednostavno centriranje sifona
• ravnomeran prostor sa svih strana
• usklađivanje slavine sa sredinom posude
• pregledan raspored instalacija u ormariću

Kod ormarića sa fiokama treba proveriti da odvodni ventil i sifon ne dolaze u kontakt sa unutrašnjim elementima nameštaja.

Lavabo bez preliva

Tehnički crtež ne prikazuje otvor niti kanal za preliv, pa se model koristi kao lavabo bez integrisanog preliva.

Kod lavaboa bez preliva potrebno je:

• koristiti odgovarajući odvodni ventil
• održavati odvod prohodnim
• ne ostavljati slavinu otvorenu bez nadzora
• redovno čistiti sifon
• proveravati brzinu oticanja
• izbegavati trajno zatvaranje odvoda

Najčešće se koristi slobodnoprotočni ili nezatvarajući odvodni ventil.

Izbor odvodnog ventila

Za ovaj model treba koristiti odvodni ventil namenjen lavaboima bez preliva.

Moguće izvedbe su:

• slobodnoprotočni ventil
• nezatvarajući odvodni ventil
• ventil sa stalno otvorenim poklopcem
• ventil sa belim keramičkim poklopcem
• hromirani slobodnoprotočni ventil
• ventil usklađen sa bojom slavine

Pre kupovine treba proveriti:

• prečnik odvodnog otvora
• dužinu navojnog dela
• kompatibilnost sa keramikom
• namenu za lavabo bez preliva
• priključak prema sifonu
• vrstu zaptivki
• završnu obradu vidljivog dela
• mogućnost demontaže i čišćenja

Odvodni ventil nije uključen uz osnovni lavabo.

Izbor sifona

Sifon se nalazi ispod radne ploče i najčešće je smešten unutar kupatilskog ormarića.

Mogu se koristiti:

• standardni sifon za lavabo
• kompaktni sifon
• sifon za uštedu prostora
• horizontalno pomeren sifon
• cevni sifon
• sifon prilagođen ormariću sa fiokama

Pre izbora treba proveriti:

• priključak odvodnog ventila
• prečnik kanalizacionog odvoda
• visinu zidnog priključka
• položaj ugaonih ventila
• raspoloživ prostor ispod lavaboa
• raspored fioka
• mogućnost demontaže
• pristup radi čišćenja

Sifon nije uključen uz proizvod.

Izbor radne ploče

Lavabo se može postaviti na ploču izrađenu od:

• prirodnog kamena
• kvarcnog kompozita
• sinterovane keramike
• kompaktnog laminata
• vodootpornog kompozita
• pravilno zaštićenog MDF-a
• drugih materijala namenjenih kupatilskim uslovima

Radna ploča mora biti:

• dovoljno široka
• odgovarajuće dubine
• ravna
• stabilna
• nosiva
• otporna na vlagu
• pravilno oslonjena na ormarić

Kod materijala čije je jezgro osetljivo na vlagu svi isečeni otvori moraju biti potpuno zaštićeni.

Izrada otvora u radnoj ploči

Kod nadgradne montaže u ploči se izrađuje otvor za odvodni ventil i povezivanje sa sifonom.

Pre bušenja treba proveriti:

• položaj centralnog odvoda
• centralnu osu lavaboa
• širinu donje osnove
• udaljenost od zida
• udaljenost od prednje ivice
• položaj slavine
• raspored sifona
• položaj fioka i polica
• debljinu ploče
• pristup radi servisiranja

Konačnu poziciju otvora treba preneti sa konkretnog isporučenog proizvoda.

Zaptivanje lavaboa uz radnu ploču

Kontakt između donje strane keramike i radne ploče treba zaptiti sanitarnim silikonom kompatibilnim sa oba materijala.

Pravilno zaptivanje sprečava:

• prodiranje vode ispod lavaboa
• oštećenje kupatilskog nameštaja
• pomeranje keramike
• zadržavanje nečistoća
• pojavu vlažnih zona
• bubrenje materijala osetljivih na vlagu

Višak zaptivača treba ukloniti pre očvršćavanja i oblikovati gladak i ravnomeran spoj.

Bela sjajna završna obrada 01

AXA oznaka 01 predstavlja završnu obradu White glossy, odnosno belu sjajnu keramiku. Model 15080 naveden je u okviru kolekcije Ciotola, dok zvanična dokumentacija za kolekciju potvrđuje oznaku 01 za belu sjajnu završnu obradu.

Puna šifra proizvoda glasi:

15080 + 01 = 1508001

Beli sjajni lavabo može se kombinovati sa slavinama i odvodnim elementima u:

• hromiranoj završnoj obradi
• mat crnoj završnoj obradi
• brušenom inoxu
• grafitnoj boji
• bronzanoj završnoj obradi
• zlatnoj završnoj obradi

Radna ploča može biti bela, crna, siva, kamena, mermerna, drvena ili izrađena u terrazzo dekoru.

Sanitarna keramika

Lavabo je izrađen od sanitarne keramike sa belom sjajnom završnom površinom.

Keramička konstrukcija omogućava:

• čvrstu i stabilnu posudu
• glatku unutrašnju površinu
• pravilno oblikovane zaobljene uglove
• ravnomerne prelaze prema odvodu
• nadgradnu montažu
• jednostavno redovno održavanje

Keramiku treba zaštititi od:

• direktnih udara tvrdim predmetima
• prekomernog zatezanja odvodnog ventila
• neravne noseće površine
• metalnih sunđera
• abrazivnih praškova
• agresivnih rastvarača

Planiranje kupatilskog ormarića

Za lavabo dimenzija 40 × 40 cm potreban je kupatilski ormarić ili radna ploča dovoljne širine i dubine.

Pre izbora nameštaja treba proveriti:

• ukupnu širinu ormarića
• dubinu gornje ploče
• nosivost konstrukcije
• položaj fioka
• raspoloživ prostor za sifon
• prolaz priključnih creva
• mogućnost izrade otvora
• otpornost materijala na vlagu
• završnu visinu kompozicije

Kod ormarića sa fiokama može biti potreban prostorno štedljivi sifon ili prilagođena gornja fioka.

Planiranje završne visine

Kod nadgradnog lavaboa završna visina gornje ivice predstavlja zbir:

• visine kupatilskog ormarića
• debljine radne ploče
• visine lavaboa od 160 mm

Tehnički crtež prikazuje orijentacionu završnu visinu gornje ivice od približno 850 mm od poda. Ovu meru treba prilagoditi visini korisnika i konkretnom prostoru.

Pri planiranju treba uzeti u obzir:

• završnu kotu poda
• visinu korisnika
• visinu ormarića
• debljinu ploče
• visinu slavine
• položaj kanalizacionog odvoda
• visinu sifona
• položaj ogledala
• položaj rasvete

Izbor ogledala

Uz lavabo širine 40 cm mogu se koristiti:

• kvadratno ogledalo širine 40–50 cm
• pravougaono vertikalno ogledalo
• okruglo ogledalo prečnika približno 50 cm
• ogledalo sa tankim metalnim ramom
• ogledalo sa integrisanom LED rasvetom
• plitki ogledalo-ormarić

Kvadratno ogledalo prati geometriju lavaboa, dok okrugli model ublažava pravilne linije keramike i radne ploče.

Čišćenje bele sjajne keramike

Za redovno održavanje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• neabrazivni sunđer
• blago sredstvo za sanitarnu keramiku
• čista voda za ispiranje
• meka suva krpa

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• struganje oštrim predmetima
• direktne udarce tvrdim predmetima

Površinu oko odvodnog ventila i spoj lavaboa sa pločom treba redovno čistiti kako bi se smanjilo zadržavanje ostataka sapuna i kamenca.

Sadržaj isporuke

Isporuka obuhvata:

• AXA Ciotola beli sjajni nadgradni lavabo 1508001

U osnovnu isporuku nisu uključeni:

• slavina
• odvodni ventil
• sifon
• ugaoni ventili
• priključna creva
• radna ploča
• kupatilski ormarić
• sanitarni silikon
• ogledalo
• rasveta
• ostali instalacioni elementi
