Opis

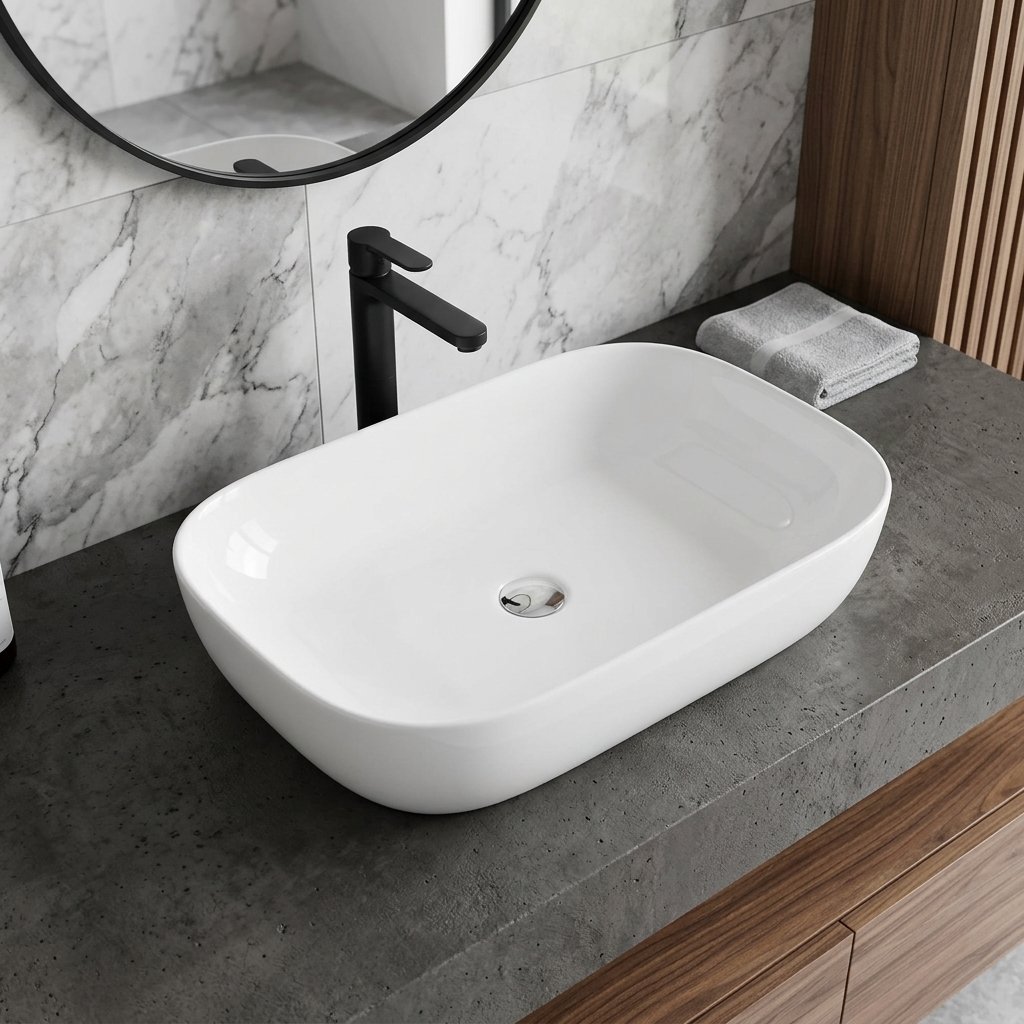

AXA Ciotola nadgradni lavabo 70 × 46 cm beli sjaj 1508301

Nadgradni lavabo iz kolekcije AXA Ciotola

AXA Ciotola 1508301 je keramički lavabo namenjen postavljanju na gornju površinu kupatilskog ormarića ili zasebne radne ploče. Proizvođač osnovni model 15083 navodi kao nadgradni lavabo dimenzija 70 × 46 cm iz kolekcije Ciotola.

Lavabo ima izduženu pravougaonu osnovu sa izraženim zaobljenjima na krajevima. Posuda zauzima gotovo celu gornju površinu proizvoda, bez integrisane keramičke police i bez fabričkog otvora za slavinu. Armatura se zato montira na radnu ploču ili na zid.

Oznaka 01 predstavlja završnu obradu White glossy, odnosno belu sjajnu keramiku. Aktuelni AXA cenovnik za model 15083 navodi belu sjajnu varijantu pod punom šifrom 1508301.

Formiranje šifre 1508301

Osnovna fabrička šifra lavaboa je:

15083

Oznaka boje je:

01 – bela sjajna

Puna šifra proizvoda formira se na sledeći način:

15083 + 01 = 1508301

Šifra 1508301 odnosi se na AXA Ciotola nadgradni lavabo dimenzija 70 × 46 cm u beloj sjajnoj završnoj obradi.

Dimenzije lavaboa 70 × 46 cm

Zvanični tehnički crtež navodi sledeće mere:

• ukupna širina: 700 mm
• ukupna dubina: 460 mm
• ukupna visina: 160 mm
• unutrašnja širina posude: približno 460 mm
• unutrašnja dubina u centralnoj zoni: približno 220 mm
• unutrašnja vertikalna dubina: približno 110 mm
• širina donje osnove u bočnom preseku: približno 350 mm
• preporučena prikazana visina gornje ivice: približno 850 mm od poda.

Nominalna dimenzija proizvoda iznosi 70 × 46 cm, dok ukupna visina keramičkog tela iznosi 16 cm. Širina od 70 cm pruža veću unutrašnju površinu od kompaktnijih nadgradnih lavaboa, dok dubina od 46 cm zahteva radnu ploču odgovarajuće dubine.

Pre konačne obrade radne ploče potrebno je proveriti:

• stvarne dimenzije isporučenog lavaboa
• položaj odvodnog otvora
• raspoloživu dubinu radne ploče
• udaljenost lavaboa od zida
• prostor potreban za slavinu
• raspored sifona unutar ormarića
• položaj fioka i nosećih pregrada
• nosivost radne površine
• završnu visinu gornje ivice
• pristup priključcima radi održavanja

Dozvoljeno odstupanje dimenzija

AXA u tehničkom crtežu navodi da dimenzije keramičkog proizvoda mogu odstupati približno 0,8% usled habanja proizvodnih kalupa i manjih promena tehničkih karakteristika sirovina.

Zbog toga se otvori u radnoj ploči ne izrađuju završno samo prema nominalnim merama iz kataloga. Pre bušenja ili sečenja treba:

• izmeriti konkretan isporučeni proizvod
• proveriti položaj centralnog odvoda
• utvrditi stvarnu širinu donje osnove
• probno postaviti lavabo na ploču
• označiti centralnu osu
• proveriti razmak od zida
• odrediti položaj slavine
• proveriti prostor za sifon
• tek zatim završiti obradu radne površine

Pravougaona forma sa široko zaobljenim uglovima

Lavabo ima izduženu pravougaonu spoljašnju konturu sa veoma zaobljenim krajevima. Oblik se vizuelno nalazi između pravougaone i ovalne forme, pri čemu zadržava ravne bočne linije i široku korisnu unutrašnju površinu.

Ovakva geometrija omogućava:

• korišćenje većeg dela širine lavaboa
• centriranje na široj radnoj ploči
• uklapanje sa pravougaonim kupatilskim ormarićima
• kombinovanje sa širokim ogledalom
• lakši pristup unutrašnjim površinama
• smanjen broj oštrih uglova
• ravnomerno usmeravanje vode prema odvodu

Zaobljeni unutrašnji prelazi olakšavaju redovno čišćenje jer nema dubokih pravougaonih uglova u kojima bi se intenzivnije zadržavali sapun i kamenac.

Prostrana unutrašnja posuda

Unutrašnja posuda zauzima gotovo celu gornju površinu lavaboa. Tehnički crtež prikazuje unutrašnju širinu od približno 460 mm i vertikalnu dubinu od približno 110 mm.

Prostrana posuda omogućava:

• svakodnevno pranje ruku i lica
• veću korisnu širinu
• ravnomerno oticanje vode
• jednostavan pristup svim unutrašnjim površinama
• kombinovanje sa slavinama različitog dometa
• centralno usmeravanje vodenog mlaza
• smanjeno prskanje u odnosu na izrazito plitke posude

Izliv slavine treba usmeriti prema srednjem delu posude, ali ne neposredno u odvodni ventil, jer direktan udar mlaza može povećati raspršivanje vode.

Nadgradna montaža na radnu ploču

Model 15083 zvanično je označen kao counter-top basin, odnosno nadgradni lavabo.

Kod ovog načina montaže:

• lavabo se postavlja na gornju površinu ploče
• kompletna spoljašnja forma keramike ostaje vidljiva
• kroz ploču se izrađuje otvor za odvod
• sifon se nalazi ispod radne površine
• slavina se postavlja na ploču ili zid
• spoj keramike i ploče zaptiva se sanitarnim silikonom
• radna ploča preuzima težinu lavaboa i opterećenje tokom korišćenja

Površina na koju se lavabo postavlja mora biti ravna, stabilna, nosiva i otporna na vlagu.

Položaj na radnoj ploči

Lavabo se može postaviti centralno ili asimetrično na široj radnoj površini, u zavisnosti od dizajna kupatilskog ormarića i položaja instalacija.

Pri određivanju položaja treba proveriti:

• udaljenost od zadnjeg zida
• udaljenost od prednje ivice ploče
• raspoloživ prostor za slavinu
• bočni prostor za dozator sapuna
• centralnu osu ogledala
• položaj kanalizacionog odvoda
• raspored ugaonih ventila
• položaj fioka
• pristup sifonu
• slobodan prostor za korišćenje

Zbog dubine od 460 mm radna ploča mora imati dovoljnu ukupnu dubinu da lavabo ne prelazi preko prednje ivice i da iza njega ostane prostor za armaturu kada se koristi stojeća slavina.

Lavabo bez otvora za slavinu

Tehnički crtež ne prikazuje fabrički otvor niti zasebnu keramičku policu za armaturu. Slavina se zato ne montira direktno na lavabo.

Moguće su dve osnovne izvedbe:

• visoka stojeća slavina postavljena na radnu ploču
• zidna slavina postavljena iznad lavaboa

Ovakva konstrukcija omogućava slobodnije određivanje položaja slavine i zadržava čistu, neprekinutu formu gornje keramičke ivice.

Visoka stojeća slavina na radnoj ploči

Kada se armatura postavlja na ploču, koristi se viša slavina čiji izliv prelazi gornju ivicu lavaboa visine 160 mm.

Pre izbora slavine treba proveriti:

• ukupnu visinu slavine
• visinu izliva
• horizontalni domet izliva
• ugao vodenog mlaza
• položaj aeratora
• udaljenost baze slavine od lavaboa
• prostor za pomeranje ručice
• debljinu radne ploče
• prečnik montažnog otvora
• pristup pričvrsnoj matici
• dužinu priključnih creva

Izliv treba da dopire iznad unutrašnje posude i da usmerava mlaz prema njenoj centralnoj zoni.

Kombinovanje sa zidnom slavinom

Lavabo se može kombinovati i sa zidnom slavinom, čime radna ploča ostaje bez dodatnog otvora za armaturu.

Pre pripreme zidnih instalacija treba odrediti:

• završnu visinu radne ploče
• ukupnu visinu lavaboa
• visinu zidnog izliva
• dužinu izliva
• centralnu osu lavaboa
• udaljenost keramike od zida
• debljinu završne zidne obloge
• položaj ugradnog tela slavine
• ugao vodenog mlaza
• pristup radi servisiranja

Domet izliva treba uskladiti sa položajem unutrašnje posude kako voda ne bi udarala uz zadnju ili prednju stranu lavaboa.

Lavabo bez preliva

Na tehničkom crtežu nisu prikazani otvor ni kanal za preliv, pa je ovaj model predviđen kao lavabo bez integrisanog preliva.

Kod lavaboa bez preliva potrebno je:

• koristiti odgovarajući odvodni ventil
• održavati odvod prohodnim
• ne ostavljati otvorenu slavinu bez nadzora
• redovno čistiti sifon
• proveravati brzinu oticanja
• izbegavati trajno zatvaranje odvodnog otvora

Najčešće se koristi nezatvarajući ili slobodnoprotočni ventil, kako bi voda mogla neprekidno da otiče.

Centralno postavljen odvod

Odvodni otvor nalazi se u centralnoj zoni posude, simetrično u odnosu na ukupnu širinu i dubinu lavaboa.

Centralni položaj omogućava:

• ravnomeran pad keramičkih površina
• simetrično oticanje vode
• jednostavno centriranje sifona
• ravnomeran prostor sa leve i desne strane
• usklađivanje sa centralno postavljenom slavinom
• pregledan raspored instalacija unutar ormarića

Kod kupatilskog ormarića sa fiokama treba proveriti da odvodni ventil i sifon ne dolaze u kontakt sa unutrašnjim elementima nameštaja.

Izbor odvodnog ventila

Pošto lavabo nema preliv, treba koristiti ventil namenjen lavaboima bez preliva.

Moguće izvedbe su:

• slobodnoprotočni odvodni ventil
• nezatvarajući ventil
• ventil sa stalno otvorenim poklopcem
• ventil sa belim keramičkim poklopcem
• hromirani slobodnoprotočni ventil
• ventil usklađen sa završnom obradom slavine

Pre kupovine treba proveriti:

• prečnik odvodnog otvora
• dužinu navojnog dela
• kompatibilnost sa keramikom
• namenu za lavabo bez preliva
• priključak prema sifonu
• vrstu zaptivki
• završnu obradu vidljivog poklopca
• mogućnost demontaže i čišćenja

Odvodni ventil nije uključen uz osnovni lavabo.

Izbor sifona

Sifon se nalazi ispod radne površine i najčešće je smešten unutar kupatilskog ormarića.

Mogu se koristiti:

• standardni sifon za lavabo
• kompaktni sifon
• sifon za uštedu prostora
• horizontalno pomeren sifon
• cevni sifon
• sifon prilagođen ormariću sa fiokama

Pre izbora treba proveriti:

• priključak odvodnog ventila
• prečnik kanalizacionog odvoda
• visinu zidnog priključka
• položaj ugaonih ventila
• raspoloživ prostor ispod posude
• raspored fioka
• mogućnost demontaže
• pristup radi čišćenja

Sifon nije uključen uz proizvod.

Izbor radne ploče

Lavabo se može postaviti na radnu ploču izrađenu od:

• prirodnog kamena
• kvarcnog kompozita
• sinterovane keramike
• kompaktnog laminata
• vodootpornog kompozita
• pravilno zaštićenog MDF-a
• drugih materijala namenjenih kupatilskim uslovima

Radna ploča mora biti:

• dovoljno široka
• odgovarajuće dubine
• ravna
• stabilna
• nosiva
• otporna na vlagu
• pravilno oslonjena na ormarić

Kod materijala sa jezgrom osetljivim na vlagu svi isečeni otvori moraju biti potpuno zaštićeni.

Izrada otvora u radnoj ploči

Kod nadgradne montaže u ploči se izrađuje otvor za odvodni ventil i povezivanje sa sifonom.

Pre bušenja treba proveriti:

• položaj centralnog odvoda
• centralnu osu lavaboa
• udaljenost od zida
• udaljenost od prednje ivice
• položaj visoke slavine
• raspored sifona
• položaj fioka i polica
• debljinu ploče
• nosivost preostalog materijala
• pristup radi servisiranja

Konačan položaj otvora treba preneti sa konkretnog isporučenog proizvoda.

Zaptivanje lavaboa uz radnu ploču

Kontakt između donje strane keramike i radne ploče treba zaptiti sanitarnim silikonom koji je kompatibilan sa oba materijala.

Pravilno zaptivanje sprečava:

• prodiranje vode ispod lavaboa
• oštećenje kupatilskog nameštaja
• pomeranje keramike
• zadržavanje nečistoća
• pojavu vlažnih zona
• bubrenje materijala osetljivih na vlagu

Višak silikona treba ukloniti pre očvršćavanja i oblikovati uredan, gladak spoj.

Bela sjajna završna obrada 01

Oznaka 01 predstavlja AXA završnu obradu White glossy, odnosno belu sjajnu keramiku. Aktuelni fabrički cenovnik direktno navodi šifru 1508301 za belu sjajnu varijantu lavaboa 70 × 46 × 16 cm.

Bela sjajna keramika može se kombinovati sa slavinama i odvodnim elementima u:

• hromiranoj završnoj obradi
• mat crnoj završnoj obradi
• brušenom inoxu
• grafitnoj boji
• bronzanoj završnoj obradi
• zlatnoj završnoj obradi

Radna ploča može biti bela, crna, siva, kamena, mermerna, drvena ili izrađena u terrazzo dekoru.

Sanitarna keramika

Lavabo je izrađen od sanitarne keramike sa belom sjajnom završnom površinom.

Keramička konstrukcija omogućava:

• čvrstu i stabilnu posudu
• glatku unutrašnju površinu
• pravilno oblikovane zaobljene uglove
• ravnomerne prelaze prema odvodu
• nadgradnu montažu
• jednostavno redovno održavanje

Keramiku treba zaštititi od:

• direktnih udara tvrdim predmetima
• prekomernog zatezanja odvodnog ventila
• neravne noseće površine
• metalnih sunđera
• abrazivnih praškova
• agresivnih rastvarača

Planiranje kupatilskog ormarića

Za lavabo širine 70 cm potreban je kupatilski ormarić ili radna ploča odgovarajuće širine i dubine.

Pre izbora nameštaja treba proveriti:

• ukupnu širinu ormarića
• dubinu gornje ploče
• nosivost konstrukcije
• položaj fioka
• raspoloživ prostor za sifon
• prolaz priključnih creva
• mogućnost izrade otvora
• otpornost materijala na vlagu
• završnu visinu kompozicije

Kod ormarića sa fiokama može biti potreban sifon za uštedu prostora ili prilagođena gornja fioka.

Planiranje završne visine

Kod nadgradnog lavaboa konačna visina gornje ivice predstavlja zbir:

• visine kupatilskog ormarića
• debljine radne ploče
• visine lavaboa od 160 mm

Tehnički crtež prikazuje primer postavljanja gornje ivice na približno 850 mm od poda. Ta mera predstavlja orijentacionu montažnu kotu i treba je prilagoditi korisnicima i konkretnom prostoru.

Pri planiranju treba uzeti u obzir:

• završnu kotu poda
• visinu korisnika
• visinu ormarića
• debljinu ploče
• visinu slavine
• visinu kanalizacionog odvoda
• položaj sifona
• donju ivicu ogledala
• položaj rasvete

Izbor ogledala

Uz lavabo širine 70 cm mogu se koristiti:

• pravougaono ogledalo širine 60–70 cm
• široko ogledalo preko cele kompozicije
• okruglo ogledalo većeg prečnika
• ovalno ogledalo
• ogledalo sa tankim metalnim ramom
• ogledalo sa integrisanom LED rasvetom
• plitki ogledalo-ormarić

Pravougaono ogledalo prati izduženu geometriju lavaboa, dok okrugli ili ovalni model ublažava ravne linije radne ploče.

Čišćenje bele sjajne keramike

Za redovno održavanje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• neabrazivni sunđer
• blago sredstvo za sanitarnu keramiku
• čista voda za ispiranje
• meka suva krpa

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• struganje oštrim predmetima
• direktne udarce tvrdim predmetima

Površinu oko odvodnog ventila i spoj lavaboa sa pločom treba redovno čistiti kako bi se smanjilo zadržavanje kamenca i ostataka sapuna.

Sadržaj isporuke

Isporuka obuhvata:

• AXA Ciotola beli sjajni nadgradni lavabo 1508301

U osnovnu isporuku nisu uključeni:

• slavina
• odvodni ventil
• sifon
• ugaoni ventili
• priključna creva
• radna ploča
• kupatilski ormarić
• sanitarni silikon
• ogledalo
• rasveta
• drugi instalacioni elementi
