Opis

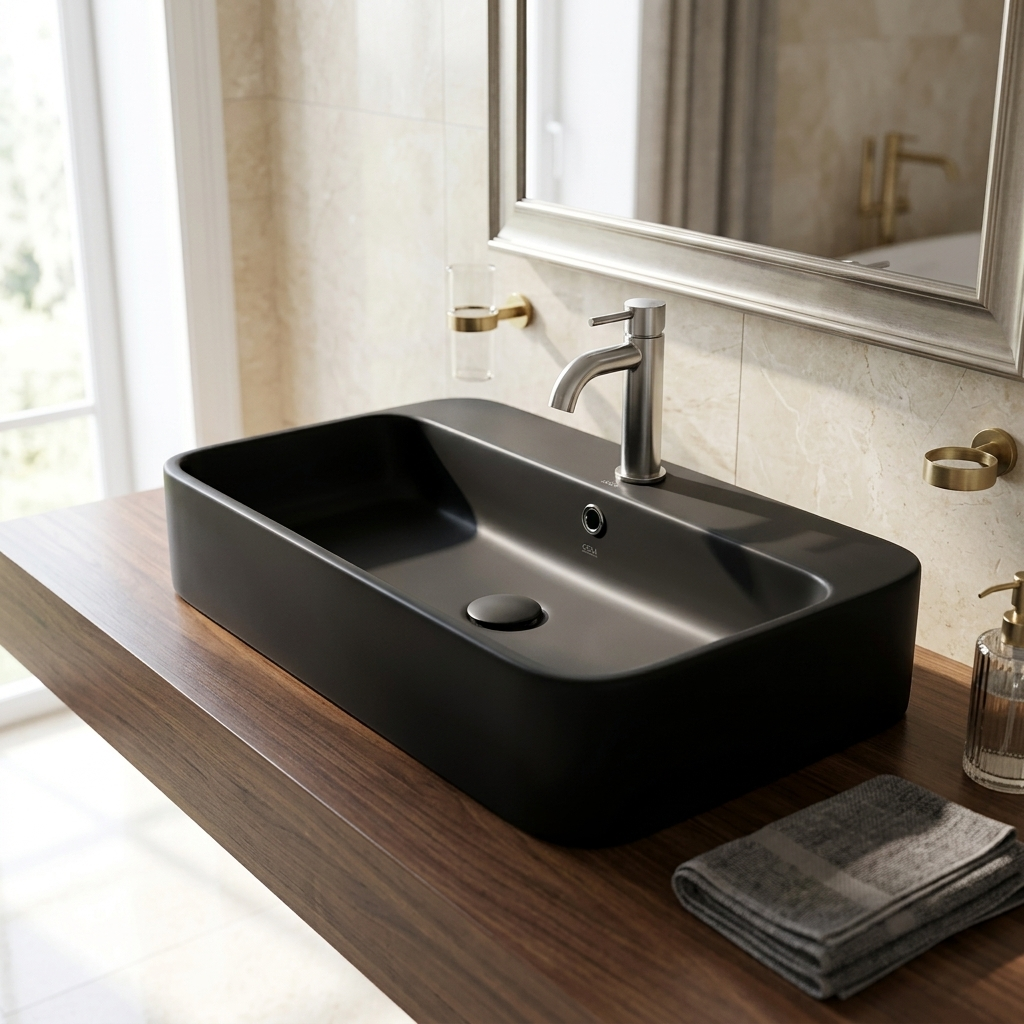

AXA Cosa zidni/nadgradni lavabo 80 × 45 cm mat crni 8630007

Lavabo širine 80 cm iz kolekcije AXA Cosa

AXA Cosa 8630007 je keramički lavabo širine 80 cm, projektovan za direktnu zidnu montažu ili postavljanje na radnu površinu. Osnovni model 86300 proizvođač navodi kao „counter-top/wall-hung basin“, odnosno nadgradni i zidni lavabo dimenzija 80 × 45 cm.

Pravougaona spoljašnja forma dopunjena je zaobljenim uglovima i širokom unutrašnjom posudom. Zadnji deo lavaboa oblikovan je kao keramička površina za slavinu, sa centralno postavljenim fabričkim otvorom.

Oznaka 07 predstavlja mat crnu završnu obradu, pa se puna šifra formira na sledeći način:

86300 + 07 = 8630007

Dimenzije lavaboa 80 × 45 cm

Zvanični tehnički crtež navodi sledeće dimenzije:

• ukupna širina: 800 mm
• ukupna dubina: 450 mm
• ukupna visina: 160 mm
• unutrašnja dubina posude: približno 110 mm
• dubina unutrašnje posude: približno 310 mm
• dubina zadnje keramičke površine: približno 120 mm
• debljina prednje i bočnih ivica: približno 20 mm
• prečnik otvora za slavinu: Ø 35 mm.

Širina od 800 mm omogućava formiranje prostrane centralne posude, dok dubina od 450 mm odgovara standardnim kupatilskim radnim pločama i ormarićima.

Pre montaže treba proveriti:

• stvarne dimenzije isporučenog proizvoda
• položaj odvodnog otvora
• položaj montažnih tačaka
• visinu kanalizacionog priključka
• položaj dovoda tople i hladne vode
• dubinu radne ploče ili ormarića
• raspored fioka i polica
• prostor potreban za sifon
• završnu visinu lavaboa
• ravnost noseće površine

Pravougaona forma sa zaobljenim uglovima

Lavabo ima pravougaonu spoljašnju konturu sa široko zaobljenim uglovima. Unutrašnja posuda prati istu osnovnu geometriju, sa blagim prelazima prema centralnom odvodu.

Ovakav oblik omogućava:

• korišćenje većeg dela širine lavaboa
• uklapanje sa kupatilskim nameštajem ravnih linija
• kombinovanje sa širokim pravougaonim ogledalom
• ravnomerno raspoređivanje prostora oko odvoda
• jednostavnije čišćenje unutrašnjih uglova
• centralno postavljanje slavine
• zidnu montažu bez kupatilskog ormarića

Zaobljeni uglovi ublažavaju geometriju proizvoda i smanjuju broj oštrih unutrašnjih zona u kojima se mogu zadržavati ostaci sapuna i kamenac.

Prostrana keramička posuda

Unutrašnja posuda zauzima najveći deo širine lavaboa. Prema tehničkom crtežu, dubina korisnog dela posude iznosi približno 310 mm, dok je unutrašnja vertikalna dubina približno 110 mm.

Prostrana posuda omogućava:

• svakodnevno pranje ruku i lica
• ravnomerno oticanje vode
• smanjeno prskanje u odnosu na veoma plitke lavaboe
• centralno usmeravanje vodenog mlaza
• jednostavan pristup svim unutrašnjim površinama
• postavljanje standardne slavine za lavabo

Izliv slavine treba usmeriti prema srednjem delu posude, ali ne neposredno u odvodni ventil, kako bi se smanjilo raspršivanje vode.

Zidna ili nadgradna montaža

Model 86300 zvanično je namenjen za zidnu ili nadgradnu montažu.

Kod zidne montaže:

• lavabo se pričvršćuje direktno na noseći zid
• nije obavezan kupatilski ormarić
• sifon i ugaoni ventili mogu ostati vidljivi
• može se koristiti dekorativni metalni sifon
• spoj keramike i zida zaptiva se sanitarnim silikonom
• zid mora imati odgovarajuću nosivost

Kod nadgradne montaže:

• lavabo se oslanja na ravnu radnu ploču
• kroz ploču se izvode otvori za odvod i priključke
• sifon se može sakriti unutar ormarića
• spoj lavaboa i ploče zaptiva se sanitarnim silikonom
• radna ploča mora biti ravna i otporna na vlagu

Zidne montažne tačke

Tehnički crtež prikazuje dve zadnje montažne tačke za zidno pričvršćivanje. Njihov međusobni razmak iznosi približno 280 mm, dok se nalaze približno 260 mm od bočnih krajeva lavaboa.

Pre bušenja zida potrebno je:

• izmeriti konkretan isporučeni lavabo
• označiti horizontalnu osu
• proveriti položaj cevi u zidu
• odabrati ankere prema vrsti zida
• pravilno nivelisati keramiku
• ravnomerno zategnuti pričvrsne elemente
• proveriti stabilnost
• zaptiti spoj sa zidnom oblogom

Pričvrsne elemente ne treba prekomerno zatezati, jer lokalno opterećenje može oštetiti sanitarnu keramiku.

Montaža na noseći zid

Lavabo se može pričvrstiti na:

• armirani beton
• punu opeku
• noseći građevinski blok
• gas-beton uz odgovarajuće ankere
• gips-kartonsku konstrukciju sa ugrađenim ojačanjem

Kod lakih pregradnih zidova nije dovoljno pričvršćivanje samo za gips-kartonsku ploču. Potrebno je unapred postaviti metalno ili drveno konstrukciono ojačanje koje može preuzeti masu keramike i dodatno opterećenje tokom korišćenja.

Nadgradna montaža na radnu ploču

Kod postavljanja na radnu ploču potrebno je obezbediti dovoljnu površinu za lavabo širine 80 cm i dubine 45 cm.

Pre obrade ploče treba proveriti:

• tačan položaj lavaboa
• udaljenost od zadnjeg zida
• udaljenost od prednje ivice
• položaj odvodnog otvora
• prolaz priključnih creva
• položaj sifona
• raspored fioka
• nosivost ploče
• pristup priključcima
• završnu visinu kompozicije

Kod ploča osetljivih na vlagu, sve isečene ivice i otvori moraju biti potpuno zaštićeni odgovarajućim zaptivnim materijalom.

Jedan otvor za slavinu Ø 35 mm

Lavabo ima jedan fabrički otvor za stojeću slavinu prečnika 35 mm. Otvor se nalazi centralno na zadnjoj keramičkoj površini.

Pre izbora slavine treba proveriti:

• prečnik montažnog tela
• visinu izliva
• dužinu izliva
• horizontalni domet vodenog mlaza
• ugao izlaska vode
• prostor za pomeranje ručice
• dužinu priključnih creva
• pristup pričvrsnoj matici
• položaj mlaza u odnosu na posudu
• usklađenost završne obrade sa lavaboom

Za ovaj model koristi se standardna stojeća slavina za lavabo, a ne visoka slavina namenjena klasičnim nadgradnim posudama bez keramičke površine za armaturu.

Zadnja keramička površina za slavinu

Zadnja horizontalna zona ima približno 120 mm dubine i odvaja zid od unutrašnje posude.

Ova površina omogućava:

• montažu slavine direktno na lavabo
• postavljanje dozatora za sapun
• odlaganje manjih predmeta
• jednostavnije povezivanje priključnih creva
• jasno odvajanje slavine od unutrašnje posude
• smanjeno prskanje vode prema zidu

Površinu oko baze slavine treba redovno brisati kako bi se smanjilo stvaranje kamenca.

Integrisani preliv

Model 86300 ima integrisanu funkciju preliva. Tehnički crtež prikazuje otvor preliva na unutrašnjoj zadnjoj strani posude, a aktuelna AXA deklaracija performansi za model 86300 navodi ispitanu sposobnost preliva.

Preliv:

• omogućava dodatni put za odvođenje vode
• povezuje se sa odgovarajućim odvodnim ventilom
• smanjuje rizik od prepunjavanja posude
• zahteva ventil sa priključkom za preliv
• treba povremeno čistiti radi održavanja prohodnosti

I pored integrisanog preliva, slavinu ne treba ostavljati otvorenu bez nadzora.

Centralno postavljen odvod

Odvodni otvor nalazi se centralno u unutrašnjoj posudi. Takav raspored omogućava simetričan pad keramičkih površina i jednostavno usklađivanje sa sifonom ispod lavaboa.

Centralni položaj odvoda doprinosi:

• ravnomernom oticanju vode
• simetričnom izgledu posude
• jednostavnijem pozicioniranju sifona
• centriranju slavine i ogledala
• ravnomernom prostoru sa leve i desne strane

Pre montaže treba proveriti da odvod i sifon ne dolaze u kontakt sa fiokama ili nosećim pregradama kupatilskog ormarića.

Izbor odvodnog ventila

Pošto lavabo ima preliv, potrebno je koristiti odvodni ventil kompatibilan sa lavaboima sa prelivom.

Moguće izvedbe uključuju:

• klik-klak ventil sa prelivom
• standardni zatvarajući ventil
• ventil sa mat crnim poklopcem
• ventil sa keramičkim poklopcem
• hromirani ventil
• ventil usklađen sa završnom obradom slavine

Pre kupovine treba proveriti:

• prečnik odvodnog otvora
• dužinu navojnog dela
• priključak za preliv
• kompatibilnost sa sifonom
• debljinu keramičkog dela
• vrstu zaptivki
• mogućnost čišćenja
• završnu obradu poklopca

Odvodni ventil nije sastavni deo osnovnog lavaboa.

Izbor sifona

Sifon se bira prema načinu montaže i položaju kanalizacionog priključka.

Kod zidne montaže mogu se koristiti:

• mat crni dekorativni sifon
• hromirani cevni sifon
• sifon u brušenom inoxu
• grafitni metalni sifon
• standardni plastični sifon

Kod montaže na ormarić mogu se koristiti:

• standardni sifon
• kompaktni sifon
• sifon za uštedu prostora
• horizontalno pomeren sifon
• model prilagođen fiokama

Pre izbora treba proveriti:

• priključak odvodnog ventila
• prečnik zidnog odvoda
• visinu kanalizacionog priključka
• položaj ugaonih ventila
• raspoloživ prostor ispod lavaboa
• mogućnost demontaže
• pristup radi čišćenja

Mat crna završna obrada 07

Oznaka 07 predstavlja AXA mat crnu završnu obradu.

Puna šifra proizvoda glasi:

86300 + 07 = 8630007

Mat crna keramika može se kombinovati sa slavinama i sifonima u:

• mat crnoj završnoj obradi
• hromiranoj završnoj obradi
• brušenom inoxu
• grafitnoj završnoj obradi
• bronzanoj završnoj obradi
• zlatnoj završnoj obradi

Kod nadgradne montaže lavabo se može kombinovati sa radnim pločama u beloj, sivoj, drvenoj, kamenoj, mermernoj, terrazzo ili crnoj dekoraciji.

Sanitarna keramika

Lavabo je izrađen od sanitarne keramike sa mat crnom završnom površinom.

Keramička konstrukcija omogućava:

• stabilnu i čvrstu posudu
• ravnomerno oblikovanu spoljašnju formu
• zaobljene unutrašnje prelaze
• integrisanu površinu za slavinu
• zidnu ili nadgradnu montažu
• redovno održavanje standardnim sredstvima za keramiku

Keramiku treba zaštititi od direktnih udara, prekomernog zatezanja pričvršćivača i abrazivnih sredstava.

Dozvoljeno odstupanje keramičkih dimenzija

AXA tehnički list navodi da dimenzije mogu odstupati približno 0,8% usled habanja kalupa i manjih promena tehničkih karakteristika sirovina.

Zbog toga završne otvore i montažne pozicije ne treba izrađivati samo prema nominalnim merama. Pre bušenja zida ili radne ploče potrebno je izmeriti konkretan isporučeni proizvod.

Planiranje vodovodnih instalacija

Pre montaže treba uskladiti:

• dovod hladne vode
• dovod tople vode
• položaj ugaonih ventila
• visinu kanalizacionog odvoda
• položaj sifona
• centralnu osu lavaboa
• montažne tačke
• debljinu zidne obloge
• završnu visinu lavaboa
• pristup radi servisiranja

Kod zidne montaže priključci mogu ostati vidljivi, pa njihov raspored treba izvesti simetrično i uredno.

Planiranje visine lavaboa

Kod zidne montaže završna visina određuje se prema korisnicima i položaju postojećih instalacija.

Treba uzeti u obzir:

• završnu kotu poda
• visinu keramike od 160 mm
• visinu kanalizacionog odvoda
• položaj ugaonih ventila
• prostor potreban za sifon
• visinu slavine
• donju ivicu ogledala
• položaj rasvete
• eventualnu visinu kupatilskog ormarića

Kod nadgradne montaže konačna visina predstavlja zbir visine ormarića, debljine ploče i visine lavaboa.

Izbor kupatilskog ormarića

Za lavabo širine 80 cm može se koristiti ormarić odgovarajuće širine, pod uslovom da gornja površina ima dovoljnu dubinu i nosivost.

Pre izbora ormarića treba proveriti:

• ukupnu širinu nameštaja
• dubinu gornje ploče
• nosivost konstrukcije
• položaj fioka
• prostor za sifon
• prolaz priključnih creva
• mogućnost izrade potrebnih otvora
• otpornost materijala na vlagu

Kod ormarića sa fiokama često se koristi sifon za uštedu prostora.

Izbor ogledala

Lavabo širine 80 cm može se kombinovati sa:

• pravougaonim ogledalom širine 70–80 cm
• širokim ogledalom preko cele kompozicije
• okruglim ogledalom većeg prečnika
• ovalnim ogledalom
• ogledalom sa mat crnim ramom
• ogledalom sa integrisanom LED rasvetom
• ogledalo-ormarićem

Pravougaono ogledalo prati širinu i geometriju lavaboa, dok okrugli ili ovalni model ublažava ravne linije keramike.

Čišćenje mat crne keramike

Za redovno čišćenje preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• neabrazivni sunđer
• blago pH-neutralno sredstvo
• čista voda za ispiranje
• meka suva krpa

Treba izbegavati:

• abrazivne praškove
• metalne sunđere
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• struganje oštrim predmetima
• poliranje mat površine

Mat crnu keramiku preporučljivo je obrisati nakon korišćenja kako bi se smanjila vidljivost tragova vode i mineralnih naslaga.

Sadržaj isporuke

Isporuka obuhvata:

• AXA Cosa mat crni zidni/nadgradni lavabo 8630007

U osnovnu isporuku nisu uključeni:

• slavina
• odvodni ventil
• sifon
• ugaoni ventili
• priključna creva
• kupatilski ormarić
• radna ploča
• sanitarni silikon
• ogledalo
• rasveta
• ostali instalacioni elementi
