Opis

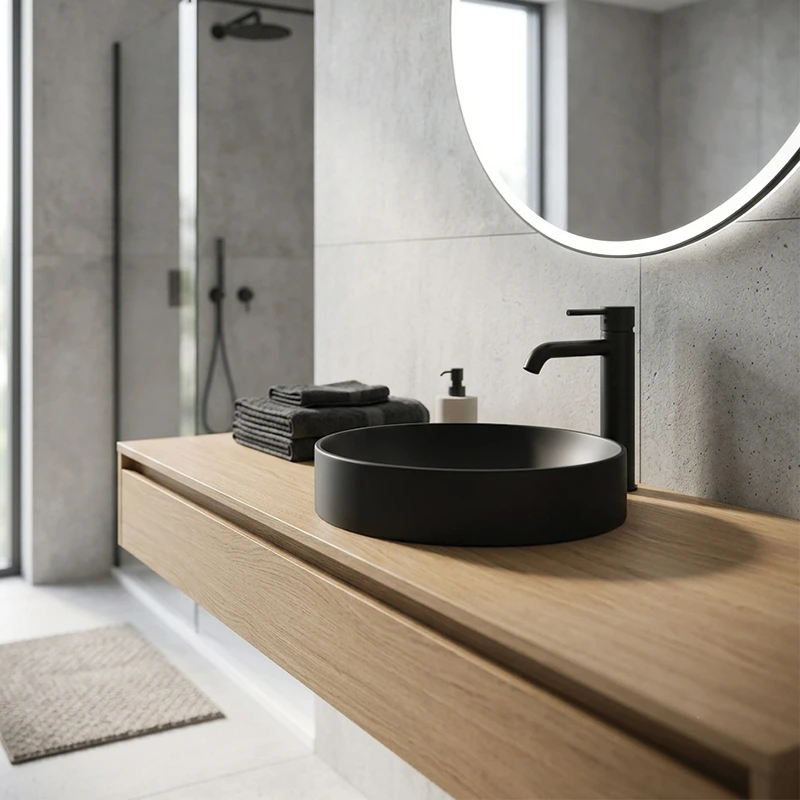

AXA DP ugradni lavabo Ø 40 cm mat crni 8420007

Okrugli ugradni lavabo iz kolekcije AXA DP

AXA DP 8420007 je okrugli keramički lavabo namenjen ugradnji u kupatilsku radnu ploču. Posuda se spušta kroz kružni otvor, dok njena gornja ivica i deo zaobljene spoljašnje forme ostaju vidljivi iznad površine.

Model pripada kolekciji DP, čiji naziv predstavlja skraćenicu od „Divine Proportion“. Kolekciju je dizajnirao Giancarlo Angelelli, a zasnovana je na proporcionalnoj harmoniji i jednostavnim geometrijskim oblicima. Osnovna fabrička šifra lavaboa je 84200.

Mat crna varijanta nosi dodatak 07, pa se puna šifra proizvoda formira kao 8420007. AXA na zvaničnoj stranici DP kolekcije potvrđuje da oznaka 07 predstavlja crnu mat keramičku završnu obradu.

Prečnik lavaboa 40 cm

Spoljašnji prečnik lavaboa iznosi:

• 400 mm

Okrugla forma omogućava centralno postavljanje na kupatilski ormarić ili širu radnu ploču. Prečnik od 40 cm zauzima manje prostora od standardnih pravougaonih lavaboa širine 50–60 cm, ali i dalje formira funkcionalnu unutrašnju posudu za svakodnevnu upotrebu.

Pre izrade radne ploče treba proveriti:

• ukupnu širinu i dubinu ploče
• položaj lavaboa
• udaljenost od zida
• udaljenost od prednje ivice
• prostor za slavinu
• položaj centralnog odvoda
• raspored fioka
• nosivost kupatilskog ormarića
• pristup sifonu
• stvarne dimenzije isporučene keramike

Šta označava broj 94

Oznaka 94 u nazivu „inset basin 94 Ø 40 cm“ odnosi se na vidljivu visinu gornjeg dela lavaboa od približno 94 mm, odnosno 9,4 cm.

Tehnički list proizvod označava kao:

• ugradni lavabo visine 9,4 cm
• spoljašnjeg prečnika 40 cm

Broj 94, dakle, ne predstavlja širinu lavaboa od 94 cm.

Ukupna dubina lavaboa

Tehnički crtež prikazuje sledeće vertikalne mere:

• vidljiva visina iznad ploče: približno 94 mm
• ukupna dubina keramike: približno 225 mm
• deo lavaboa ispod ravni ploče: približno 195 mm

Najveći deo keramičke posude nalazi se ispod radne ploče, dok iznad nje ostaje zaobljena gornja zona visine oko 9,4 cm.

Zbog ukupne dubine od približno 22,5 cm, unutrašnjost kupatilskog ormarića mora imati dovoljno slobodnog prostora za:

• keramičku posudu
• odvodni ventil
• sifon
• priključne cevi
• ugaone ventile
• pristup radi održavanja

Okrugla forma

AXA DP 8420007 ima potpuno okruglu spoljašnju konturu i kružnu unutrašnju posudu.

Okrugli oblik omogućava:

• centralno pozicioniranje na radnoj ploči
• kombinovanje sa pravougaonim kupatilskim ormarićima
• uklapanje sa okruglim ogledalom
• ravnomeran prostor sa svih strana
• jednostavno centriranje odvoda
• simetričan izgled kupatilske kompozicije

Zaobljena forma može se kombinovati sa ravnim linijama ploče i nameštaja radi kontrasta između geometrijskih oblika.

Ugradna montaža u radnu ploču

Model je namenjen ugradnji u prethodno pripremljen kružni otvor. Donji deo keramičke posude prolazi kroz radnu ploču, dok se gornja ivica oslanja na površinu.

Ugradna montaža omogućava:

• stabilno oslanjanje keramike
• delimično vidljivu spoljašnju formu
• nižu završnu visinu od potpuno nadgradnog lavaboa
• kombinovanje sa nameštajem izrađenim po meri
• skrivanje većeg dela posude unutar ormarića
• postavljanje slavine direktno na radnu ploču

Radna ploča mora biti dovoljno stabilna, ravna i otporna na vlagu.

Preporučeni otvor Ø 370 mm

Zvanični tehnički crtež navodi preporučeni kružni otvor za radnu ploču:

• Ø 370 mm

Spoljašnji prečnik lavaboa iznosi 400 mm, pa keramička ivica prelazi preko otvora i oslanja se na radnu površinu.

Pre sečenja treba proveriti:

• stvarni prečnik isporučenog lavaboa
• unutrašnju konturu donjeg dela
• širinu oslanjajuće ivice
• položaj centralnog odvoda
• debljinu radne ploče
• prostor potreban za zaptivanje
• pristup donjoj strani keramike
• raspored elemenata unutar ormarića

Otvor ne treba izrađivati pre nego što se njegove mere uporede sa konkretnim proizvodom.

Proizvodna tolerancija dimenzija

AXA navodi da dimenzije keramičkih proizvoda mogu odstupati približno 0,8% zbog habanja kalupa i manjih razlika u tehničkim osobinama sirovina.

Kod spoljašnjeg prečnika od 400 mm, odstupanje od 0,8% može iznositi nekoliko milimetara. Zbog toga treba:

• izmeriti konkretan lavabo pre sečenja
• proveriti preporučeni otvor
• ostaviti odgovarajuću zonu oslanjanja
• centrirati keramiku pre konačnog pričvršćivanja
• proveriti ravnost radne ploče

Lavabo bez otvora za slavinu

AXA DP 8420007 nema fabrički otvor niti keramičku površinu za montažu slavine.

Slavina se može postaviti:

• na radnu ploču iza lavaboa
• na radnu ploču sa leve strane
• na radnu ploču sa desne strane
• na zid iznad lavaboa

Ovakva izvedba omogućava veću slobodu u pozicioniranju armature, ali zahteva planiranje njenog položaja pre obrade radne ploče ili završetka zidnih instalacija.

Izbor stojeće slavine

Kod postavljanja slavine na radnu ploču treba izabrati model čiji izliv prelazi gornju keramičku ivicu visoku približno 94 mm iznad površine.

Pre izbora slavine treba proveriti:

• ukupnu visinu armature
• visinu izliva
• horizontalni domet izliva
• ugao vodenog mlaza
• položaj aeratora
• udaljenost slavine od lavaboa
• prostor za komandnu ručicu
• prečnik otvora u radnoj ploči
• debljinu ploče
• dužinu priključnih creva
• pristup pričvrsnoj matici

Izliv treba da usmerava vodu prema centralnom delu posude.

Izbor zidne slavine

Lavabo se može kombinovati sa zidnom slavinom, čime radna ploča ostaje bez otvora za armaturu.

Pre izvođenja instalacija treba odrediti:

• završnu visinu radne ploče
• vidljivu visinu lavaboa
• vertikalni položaj izliva
• horizontalnu dužinu izliva
• centralnu osu posude
• udaljenost lavaboa od zida
• debljinu zidne obloge
• položaj ugradnog tela slavine

Prekratak izliv može usmeravati vodu uz zadnju stranu posude, dok predugačak može povećati prskanje prema prednjoj strani.

Lavabo bez preliva

Na zvaničnom tehničkom prikazu nije prikazan otvor za preliv, pa se ovaj model koristi kao lavabo bez prelivnog kanala.

Kod lavaboa bez preliva potrebno je:

• koristiti odgovarajući odvodni ventil
• ne ostavljati otvorenu slavinu bez nadzora
• redovno održavati odvod prohodnim
• povremeno čistiti sifon
• proveravati brzinu oticanja
• izbegavati trajno zatvaranje odvoda

Sva voda odvodi se isključivo kroz glavni centralni odvod.

Centralno postavljen odvod

Odvodni otvor nalazi se u centralnoj osi kružne posude.

Centralni položaj omogućava:

• simetrično oticanje vode
• jednostavno centriranje sifona
• pravilno postavljanje lavaboa
• ravnomeran pad unutrašnjih površina
• centriranje instalacija unutar ormarića

Tehnički crtež prikazuje standardni odvod u sredini posude.

Izbor odvodnog ventila

Pošto lavabo nema preliv, treba koristiti odvodni ventil namenjen lavaboima bez prelivnog kanala.

Mogu se koristiti:

• nezatvarajući odvodni ventil
• slobodnoprotočni ventil
• ventil sa stalno otvorenim poklopcem
• dekorativni ventil za lavabo bez preliva

Pre kupovine treba proveriti:

• prečnik odvodnog otvora
• dužinu navojnog dela
• namenu za lavabo bez preliva
• kompatibilnost sa debljinom keramike
• način povezivanja sa sifonom
• završnu obradu poklopca
• mogućnost čišćenja

Odvodni ventil nije uključen uz lavabo.

Izbor sifona

Sifon se bira prema položaju kanalizacionog odvoda i konstrukciji kupatilskog nameštaja.

Mogu se koristiti:

• standardni sifon za lavabo
• sifon za uštedu prostora
• horizontalni sifon
• cevni sifon
• kompaktni plastični sifon

Kod ormarića sa fiokama potrebno je proveriti da li keramička posuda i sifon ostavljaju dovoljno prostora za njihovo otvaranje.

Pre izbora treba proveriti:

• priključak odvodnog ventila
• visinu kanalizacionog odvoda
• prečnik zidnog priključka
• ukupnu dubinu posude
• raspored fioka
• položaj ugaonih ventila
• pristup radi čišćenja

Sifon nije uključen uz lavabo.

Izbor radne ploče

Lavabo se može ugraditi u ploče od:

• prirodnog kamena
• kvarcnog kompozita
• sinterovane keramike
• kompaktnog laminata
• vodootpornog kompozita
• pravilno zaštićenog MDF materijala

Radna ploča mora biti dovoljno čvrsta da podnese masu lavaboa i opterećenje tokom korišćenja.

Kod materijala osetljivih na vlagu sve isečene ivice kružnog otvora moraju biti potpuno zaštićene odgovarajućim premazom ili zaptivnim materijalom.

Pozicioniranje lavaboa na ploči

Lavabo se može postaviti:

• centralno na kupatilski ormarić
• pomeren ulevo
• pomeren udesno
• na dužu zajedničku radnu ploču
• u paru sa drugim identičnim lavaboom
• uz bočnu zonu za odlaganje

Pre konačnog pozicioniranja treba proveriti:

• položaj slavine
• prostor za komandnu ručicu
• udaljenost od zida
• udaljenost od prednje ivice
• raspored fioka
• položaj sifona
• prostor za čišćenje oko keramike
• centralnu osu ogledala

Zaptivanje spoja sa radnom pločom

Spoj između keramičke ivice i radne ploče treba zaptiti odgovarajućim sanitarnim silikonom.

Pravilno zaptivanje sprečava:

• prodor vode kroz otvor ploče
• oštećenje kupatilskog nameštaja
• bubrenje materijala
• zadržavanje nečistoća
• pomeranje lavaboa
• stvaranje vlažnih zona ispod keramike

Višak silikona treba ukloniti pre očvršćavanja i oblikovati uredan spoj pogodan za svakodnevno čišćenje.

Mat crna boja 07

AXA oznaka 07 predstavlja crnu mat keramičku završnu obradu. Osnovna šifra modela je 84200, pa puna šifra ove varijante glasi 8420007.

Mat crni lavabo može se kombinovati sa slavinama u:

• mat crnoj boji
• hromiranoj završnoj obradi
• brušenom inoxu
• grafitnoj završnoj obradi
• zlatnoj završnoj obradi
• bronzanoj završnoj obradi

Radna ploča može biti:

• bela
• siva
• crna
• drvena
• kamena
• u mermernom dekoru
• u terrazzo dekoru

Sanitarna keramika

Lavabo je izrađen od sanitarne keramike namenjene svakodnevnom korišćenju u kupatilima.

Keramička konstrukcija omogućava:

• čvrstu i stabilnu posudu
• glatku završnu površinu
• jednostavno redovno čišćenje
• otpornost na uobičajenu vlagu
• zadržavanje oblika tokom korišćenja
• kombinovanje sa različitim materijalima ploče

Keramiku treba zaštititi od direktnih udara, velikih lokalnih opterećenja i prekomernog zatezanja odvodnog ventila.

Planiranje kupatilskog ormarića

Zbog ukupne dubine lavaboa od približno 225 mm, ormarić mora imati dovoljno unutrašnjeg prostora za:

• donji deo keramičke posude
• odvodni ventil
• sifon
• kanalizacioni priključak
• ugaone ventile
• priključna creva
• pristup radi održavanja

Pre izrade nameštaja treba proveriti:

• širinu radne ploče
• dubinu radne ploče
• unutrašnju dubinu ormarića
• raspored fioka
• položaj sifona
• nosivost konstrukcije
• završnu visinu kompozicije

Planiranje završne visine

Kod ovog ugradnog lavaboa gornja ivica nalazi se približno 94 mm iznad radne ploče.

Završna visina predstavlja zbir:

• visine kupatilskog ormarića
• debljine radne ploče
• vidljive visine lavaboa od približno 94 mm

Pri planiranju treba uzeti u obzir:

• visinu korisnika
• završnu kotu poda
• visinu radne ploče
• visinu gornje ivice keramike
• položaj slavine
• visinu ogledala
• položaj rasvete
• visinu kanalizacionog odvoda
• raspored fioka

Izbor ogledala

Okrugli lavabo može se kombinovati sa:

• okruglim ogledalom
• ovalnim ogledalom
• pravougaonim ogledalom
• ogledalom sa mat crnim ramom
• ogledalom sa integrisanom LED rasvetom
• ogledalom preko cele širine ormarića

Okruglo ogledalo prati geometriju lavaboa, dok pravougaoni model naglašava kontrast sa ravnim linijama radne ploče.

Planiranje rasvete

Rasveta treba ravnomerno da osvetli ogledalo, slavinu i unutrašnju posudu.

Mogu se koristiti:

• ogledalo sa integrisanom LED rasvetom
• linearna svetiljka iznad ogledala
• dve bočne zidne svetiljke
• viseća svetiljka sa strane
• plafonska rasveta uz rasvetu ogledala
• indirektna rasveta iza ogledala

Električne instalacije treba planirati pre završnog oblaganja zida.

Čišćenje i održavanje mat crne keramike

Za redovno čišćenje preporučuju se:

• meka mikrofiber krpa
• neabrazivni sunđer
• mlaka voda
• blago pH-neutralno sredstvo
• suva krpa za završno brisanje

Treba izbegavati:

• metalne sunđere
• abrazivne praškove
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• struganje oštrim predmetima
• dugotrajno zadržavanje kamenca

Mat crnu površinu treba obrisati i osušiti nakon korišćenja kako bi se smanjila vidljivost tragova vode i mineralnih naslaga.

Sadržaj isporuke

Isporuka obuhvata:

• AXA DP mat crni ugradni lavabo 8420007

U standardnu isporuku nisu uključeni:

• slavina
• odvodni ventil
• sifon
• radna ploča
• kupatilski ormarić
• montažni elementi
• ugaoni ventili
• priključna creva
• sanitarni silikon
• ogledalo
• rasveta
