Opis

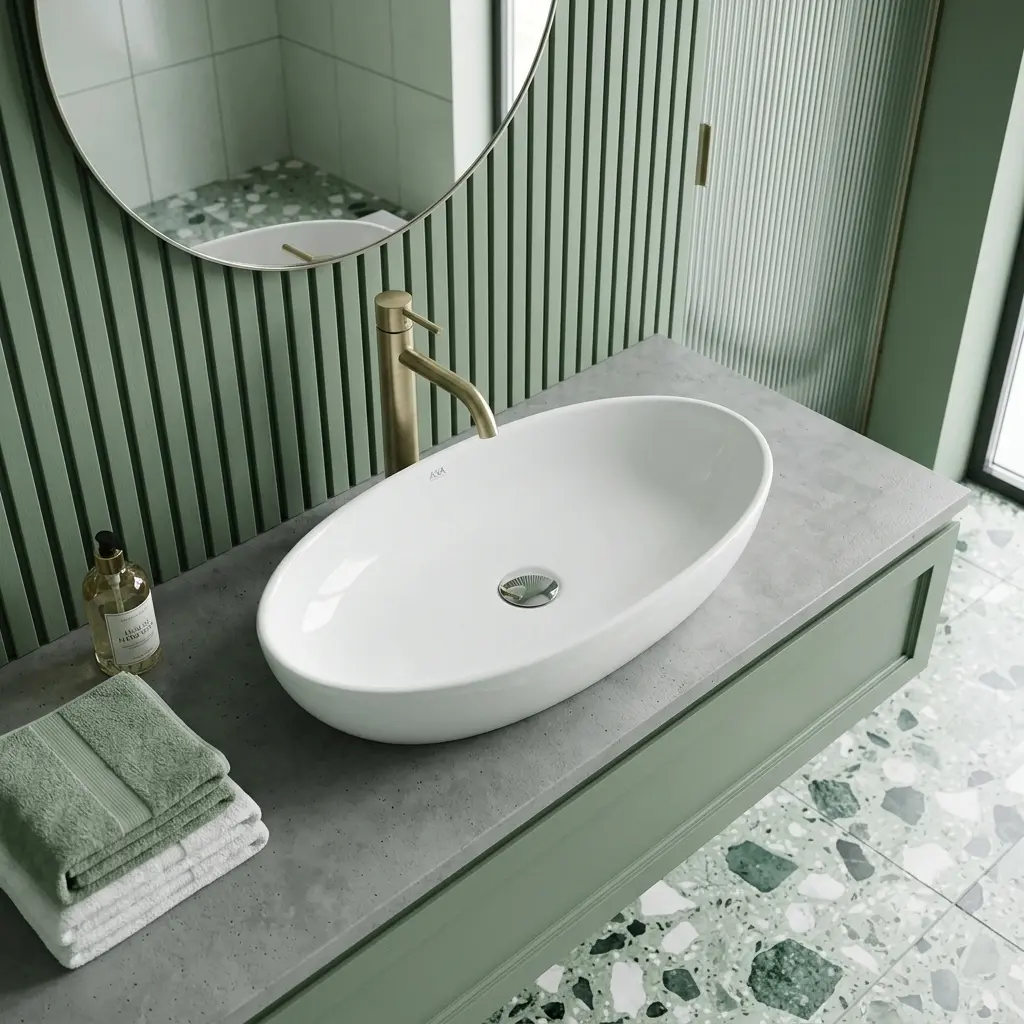

AXA H10 nadgradni i podgradni lavabo 60 × 32 cm beli sjaj 8208501

Ovalni lavabo iz kolekcije AXA H10

AXA H10 8208501 je ovalni keramički lavabo namenjen montaži na kupatilsku radnu ploču ili ispod nje. Zvanična AXA stranica navodi osnovnu šifru 82085 i nominalne dimenzije 60 × 32 cm, dok tehnička dokumentacija potvrđuje mogućnost nadgradne i podgradne montaže.

Lavabo nema zasebnu keramičku površinu za slavinu, pa čitava gornja forma ostaje posvećena unutrašnjoj posudi. Ovalna konstrukcija sa suženim bočnim stranama omogućava postavljanje na pravougaone radne ploče i ostavljanje slobodnog prostora oko keramike.

Model se može koristiti:

• kao nadgradni lavabo sa vidljivom spoljašnjom formom
• kao podgradni lavabo ispod radne ploče
• na kupatilskom ormariću izrađenom po meri
• na kamenoj ili kompozitnoj ploči
• u porodičnim i hotelskim kupatilima
• u poslovnim sanitarnim prostorijama

Dimenzije 60 × 32 cm

Ukupne nominalne dimenzije lavaboa iznose:

• širina: 600 mm
• dubina: 320 mm
• ukupna visina: približno 100 mm
• visina prednjeg centralnog dela: približno 70 mm
• širina donje oslonjene zone: približno 540 mm
• dubina donjeg dela: približno 255 mm

Zvanični tehnički crtež prikazuje ovalnu osnovu 600 × 320 mm, visinu do približno 100 mm i centralni odvod. AXA navodi da keramički proizvodi mogu imati odstupanje dimenzija od približno 0,8% zbog proizvodnog procesa, habanja kalupa i karakteristika sirovina.

Pre obrade radne ploče treba proveriti:

• stvarne mere isporučenog lavaboa
• širinu i dubinu radne ploče
• položaj centralnog odvoda
• način nadgradne ili podgradne montaže
• udaljenost od zida
• udaljenost od prednje ivice
• prostor potreban za slavinu
• raspored fioka ili polica
• nosivost kupatilskog ormarića
• pristup sifonu

Ovalna forma

Lavabo ima izduženu ovalnu formu širine 60 cm i dubine 32 cm. Bočne strane se postepeno sužavaju, dok prednja i zadnja ivica formiraju kontinuiranu zaobljenu liniju.

Ovalna forma omogućava:

• postavljanje na pravougaonu radnu ploču
• ostavljanje slobodne površine u uglovima ploče
• kombinovanje sa ovalnim ili okruglim ogledalom
• ublažavanje ravnih linija kupatilskog nameštaja
• centralno pozicioniranje odvoda
• simetrično postavljanje na ormarić

Relativno mala dubina od 32 cm smanjuje zauzeće radne ploče u smeru od zida prema korisniku.

Centralno postavljena unutrašnja posuda

Unutrašnja posuda prati spoljašnji ovalni oblik i spušta se prema centralno postavljenom odvodu.

Centralni položaj odvoda omogućava:

• simetrično oticanje vode
• jednostavno povezivanje sa sifonom
• centralno postavljanje lavaboa na ormarić
• ravnomeran raspored prostora sa leve i desne strane
• centriranje ogledala prema posudi
• postavljanje slavine iza sredine lavaboa

Zbog nižeg i izduženog profila treba pažljivo uskladiti domet slavine i smer mlaza kako bi se ograničilo prskanje vode.

Nadgradna montaža

Kod nadgradne montaže lavabo se postavlja na gornju površinu radne ploče, tako da njegova spoljašnja keramička forma ostaje vidljiva.

Nadgradna montaža omogućava:

• isticanje ovalnog oblika lavaboa
• kombinovanje sa nameštajem izrađenim po meri
• postavljanje na ploče različitih širina
• slobodan izbor položaja slavine
• ostavljanje bočne površine za galanteriju
• jednostavno prilagođavanje rasporedu kupatila

Kroz radnu ploču se izvodi otvor za odvodni ventil i priključak sifona. Spoj između keramike i ploče treba pravilno zaptiti sanitarnim silikonom.

Podgradna montaža

Tehnički crtež model označava i kao lavabo za podgradnu montažu, odnosno postavljanje ispod radne ploče.

Kod podgradne montaže:

• gornja ivica lavaboa nalazi se ispod radne ploče
• radna ploča formira vidljivu ivicu otvora
• spoljašnja keramika ostaje skrivena
• površina ploče može se jednostavno brisati prema posudi
• slavina se montira na ploču ili zid
• odvod i sifon ostaju unutar ormarića

Ovaj način montaže zahteva precizno obrađen otvor i radnu ploču otpornu na vlagu.

Lavabo bez otvora za slavinu

AXA H10 8208501 nema fabrički otvor za slavinu niti posebnu keramičku policu za armaturu. Tehnička dokumentacija proizvod izričito opisuje kao lavabo bez površine i otvora za slavinu.

Slavina se može postaviti:

• na radnu ploču iza lavaboa
• na ploču sa leve strane
• na ploču sa desne strane
• na zid iznad centralnog dela posude

Položaj slavine treba odrediti pre bušenja radne ploče ili završetka zidnih instalacija.

Izbor visoke stojeće slavine

Kod nadgradne montaže najčešće se koristi visoka stojeća slavina postavljena na radnu ploču.

Pre izbora treba proveriti:

• ukupnu visinu slavine
• visinu izliva
• horizontalni domet izliva
• ugao vodenog mlaza
• položaj aeratora
• udaljenost slavine od keramičke ivice
• prostor za komandnu ručicu
• prečnik otvora u ploči
• debljinu radne ploče
• pristup pričvrsnoj matici
• dužinu priključnih creva

Izliv treba da usmerava vodu prema centralnom delu posude, a ne neposredno uz zadnju ili prednju ivicu.

Slavina za podgradnu montažu

Kod podgradne montaže može se koristiti standardna stojeća slavina postavljena na radnu ploču, jer se gornja keramička ivica nalazi ispod površine ploče.

Potrebno je proveriti:

• udaljenost otvora slavine od ivice posude
• dužinu izliva
• debljinu ploče
• raspoloživi prostor ispod ploče
• položaj pričvrsne matice
• prostor za priključna creva
• smer mlaza prema sredini posude

Izbor zidne slavine

Lavabo se može kombinovati i sa zidnom slavinom.

Pre izvođenja instalacija treba odrediti:

• završnu visinu radne ploče
• način montaže lavaboa
• visinu zidnog izliva
• horizontalnu dužinu izliva
• centralnu osu odvoda
• udaljenost lavaboa od zida
• debljinu zidne obloge
• položaj ugradnog tela armature

Kod podgradne montaže položaj izliva treba uskladiti sa završnom ivicom otvora u radnoj ploči.

Lavabo bez preliva

Na tehničkom crtežu nije prikazan otvor za preliv, pa se model koristi kao lavabo bez prelivnog kanala.

Kod lavaboa bez preliva potrebno je:

• koristiti odgovarajući odvodni ventil
• ne ostavljati otvorenu slavinu bez nadzora
• redovno održavati odvod prohodnim
• povremeno čistiti sifon
• proveravati brzinu oticanja vode
• izbegavati trajno zatvaranje odvoda

Pošto nema pomoćnog prelivnog kanala, voda se odvodi isključivo kroz glavni centralni odvod.

Centralni odvod

Odvod se nalazi u centralnoj osi lavaboa.

Tehnička dokumentacija prikazuje:

• prečnik odvodnog otvora: približno 45 mm
• prečnik vidljive zone ventila: približno 75 mm

Centralni položaj olakšava povezivanje sa sifonom i planiranje instalacija u sredini kupatilskog ormarića.

Izbor odvodnog ventila

Za ovaj model treba koristiti odvodni ventil namenjen lavaboima bez preliva.

Odgovarajuće izvedbe mogu biti:

• nezatvarajući odvodni ventil
• slobodnoprotočni ventil
• ventil sa stalno otvorenim poklopcem
• dekorativni ventil za lavabo bez preliva

Pre kupovine treba proveriti:

• prečnik odvodnog otvora
• dužinu navojnog dela
• namenu za lavabo bez preliva
• kompatibilnost sa sifonom
• završnu obradu vidljivog dela
• način zaptivanja
• mogućnost čišćenja

Odvodni ventil nije uključen uz lavabo.

Izbor sifona

Sifon se bira prema konstrukciji kupatilskog nameštaja i položaju kanalizacionog odvoda.

Mogu se koristiti:

• standardni sifon za lavabo
• sifon za uštedu prostora
• horizontalni sifon
• cevni sifon
• kompaktni plastični sifon

Kod ormarića sa fiokama često se koristi sifon za uštedu prostora kako instalacije ne bi ometale njihovo otvaranje.

Pre izbora treba proveriti:

• priključak odvodnog ventila
• visinu kanalizacionog odvoda
• prečnik zidnog priključka
• položaj fioka
• dubinu ormarića
• pristup radi čišćenja
• prostor ispod lavaboa

Sifon nije uključen uz proizvod.

Izbor radne ploče

Za nadgradnu ili podgradnu montažu može se koristiti radna ploča od:

• prirodnog kamena
• kvarcnog kompozita
• sinterovane keramike
• kompaktnog laminata
• vodootpornog kompozita
• odgovarajućeg čvrstog površinskog materijala

Kod podgradne montaže prednost imaju homogeni i vodootporni materijali čije se isečene ivice mogu precizno obraditi i ostaviti vidljivim.

Materijali osetljivi na vlagu moraju biti potpuno zaštićeni na svim obrađenim otvorima.

Izrada otvora u radnoj ploči

Oblik i veličina otvora zavise od načina montaže.

Kod nadgradne montaže izrađuje se otvor za:

• odvodni ventil
• sifonski priključak
• eventualne montažne elemente

Kod podgradne montaže otvor prati unutrašnju konturu posude i mora biti precizno centriran.

Pre sečenja treba proveriti:

• stvarne dimenzije proizvoda
• način oslanjanja lavaboa
• položaj odvoda
• oblik otvora
• debljinu ploče
• prostor za pričvrsne elemente
• udaljenost od prednje ivice
• položaj slavine

Konačni otvor treba uskladiti sa konkretnim isporučenim proizvodom zbog mogućeg odstupanja dimenzija do približno 0,8%.

Planiranje kupatilskog ormarića

Ormarić mora imati dovoljno prostora za:

• telo lavaboa
• centralni odvod
• odvodni ventil
• sifon
• priključna creva slavine
• ugaone ventile
• pričvrsne elemente
• pristup radi servisiranja

Pre izrade nameštaja treba proveriti širinu i dubinu ploče, raspored fioka i nosivost konstrukcije.

Zaptivanje spoja

Kod nadgradne montaže spoj između donje keramičke površine i radne ploče treba zaptiti sanitarnim silikonom.

Kod podgradne montaže potrebno je zaptiti kontakt između gornje keramičke ivice i donje strane radne ploče.

Pravilno zaptivanje sprečava:

• prodiranje vode u nameštaj
• odvajanje lavaboa od ploče
• zadržavanje nečistoća
• bubrenje materijala osetljivih na vlagu
• stvaranje vlažnih zona oko otvora

Bela sjajna završna obrada 01

Osnovna fabrička šifra proizvoda je 82085, dok dodatak 01 označava belu sjajnu završnu obradu. Puna šifra ove varijante glasi 8208501.

Bela sjajna keramika može se kombinovati sa slavinama u:

• hromiranoj završnoj obradi
• mat crnoj boji
• brušenom inoxu
• grafitnoj završnoj obradi
• zlatnoj završnoj obradi
• bronzanoj završnoj obradi

Radna ploča može biti bela, siva, crna, drvena, kamena ili u mermernom dekoru.

Sanitarna keramika

Lavabo je izrađen od sanitarne keramike namenjene svakodnevnom korišćenju u kupatilima.

Keramička konstrukcija omogućava:

• stabilnu i čvrstu posudu
• glatku sjajnu površinu
• jednostavno redovno čišćenje
• otpornost na uobičajenu vlagu
• dugotrajno zadržavanje bele boje
• kombinovanje sa različitim materijalima radne ploče

Keramiku treba zaštititi od direktnih udara, velikih lokalnih opterećenja i prekomernog zatezanja odvodnog ventila.

Planiranje završne visine

Kod nadgradne montaže završna visina gornje ivice predstavlja zbir:

• visine kupatilskog ormarića
• debljine radne ploče
• visine lavaboa do približno 100 mm

Kod podgradne montaže završnu visinu određuje prvenstveno visina radne ploče, jer se lavabo nalazi ispod nje.

Pri planiranju treba uzeti u obzir:

• visinu korisnika
• završnu kotu poda
• način montaže
• visinu radne ploče
• položaj slavine
• visinu ogledala
• visinu kanalizacionog odvoda
• prostor za sifon

Izbor ogledala

Ovalni lavabo širine 60 cm može se kombinovati sa:

• ovalnim ogledalom
• okruglim ogledalom
• pravougaonim ogledalom
• ogledalom sa tankim metalnim ramom
• ogledalom sa integrisanom LED rasvetom
• ogledalom preko cele širine ormarića

Ovalno ogledalo prati formu posude, dok pravougaono ogledalo naglašava ravne linije radne ploče i kupatilskog nameštaja.

Čišćenje i održavanje

Za redovno čišćenje preporučuju se:

• meka mikrofiber krpa
• neabrazivni sunđer
• mlaka voda
• blago sredstvo za sanitarnu keramiku
• suva krpa za završno brisanje

Treba izbegavati:

• metalne sunđere
• abrazivne praškove
• grube četke
• jaka kisela sredstva
• jaka alkalna sredstva
• agresivne rastvarače
• struganje oštrim predmetima
• udarce tvrdim predmetima

Spoj između lavaboa i radne ploče treba redovno pregledati, posebno kod podgradne montaže.

Sadržaj isporuke

Isporuka obuhvata:

• AXA H10 beli sjajni nadgradni i podgradni lavabo 8208501

U standardnu isporuku nisu uključeni:

• slavina
• odvodni ventil
• sifon
• montažni elementi
• radna ploča
• kupatilski ormarić
• ugaoni ventili
• priključna creva
• sanitarni silikon
• ogledalo
• rasveta
