Bonomini MAGIKONE fleksibilno crevo 1 1/4″ × Ø32/40 mm sa kolenom 90° 9374FM54B0

Fleksibilno crevo za odvodne instalacije

Bonomini MAGIKONE 9374FM54B0 je fleksibilno crevo sa priključkom 1 1/4″ i izlazom Ø32/40 mm. Namenjeno je za povezivanje kompatibilnih odvodnih elemenata kada je potrebno prilagoditi položaj spoja između sifona, odvodnog ventila ili cevnog priključka.

Osnovne funkcije proizvoda su:

• povezivanje odvodnih elemenata
• prilagođavanje položaja priključka
• povezivanje dimenzije 1 1/4″ sa izlazom Ø32/40 mm
• upotreba u instalacijama sa ograničenim prostorom
• formiranje fleksibilnog cevnog spoja
• povezivanje sa kompatibilnim sifonskim elementima
• zamena ili dopuna postojećeg fleksibilnog odvodnog dela

Serija MAGIKONE

MAGIKONE je Bonomini linija fleksibilnih creva sa posebnim priključcima. Ovaj model se nalazi u kategoriji Flexible hoses, u grupi Flexible hoses with special connections, što znači da je namenjen za instalacije gde je potreban fleksibilan spojni element sa specifičnom priključnom dimenzijom.

Kod modela 9374FM54B0, glavne karakteristike su dimenzija 1 1/4″ × Ø32/40 mm, PP konstrukcija i izvedba sa kolenom 90°.

Šifra artikla 9374FM54B0

Ovaj opis odnosi se na Bonomini artikal 9374FM54B0. Zvanični naziv proizvoda je MAGIKONE® 1″1/4 × Ø32/40 mm, a tehnička specifikacija navodi izvedbu With 90° elbow.

Ključni podaci za artikal:

• šifra: 9374FM54B0
• naziv proizvođača: MAGIKONE® 1″1/4 × Ø32/40 mm
• tip proizvoda: fleksibilno crevo za odvod
• dimenzija: 1 1/4″ × Ø32/40 mm
• izvedba: sa kolenom 90°
• materijal: PP
• boja: bela

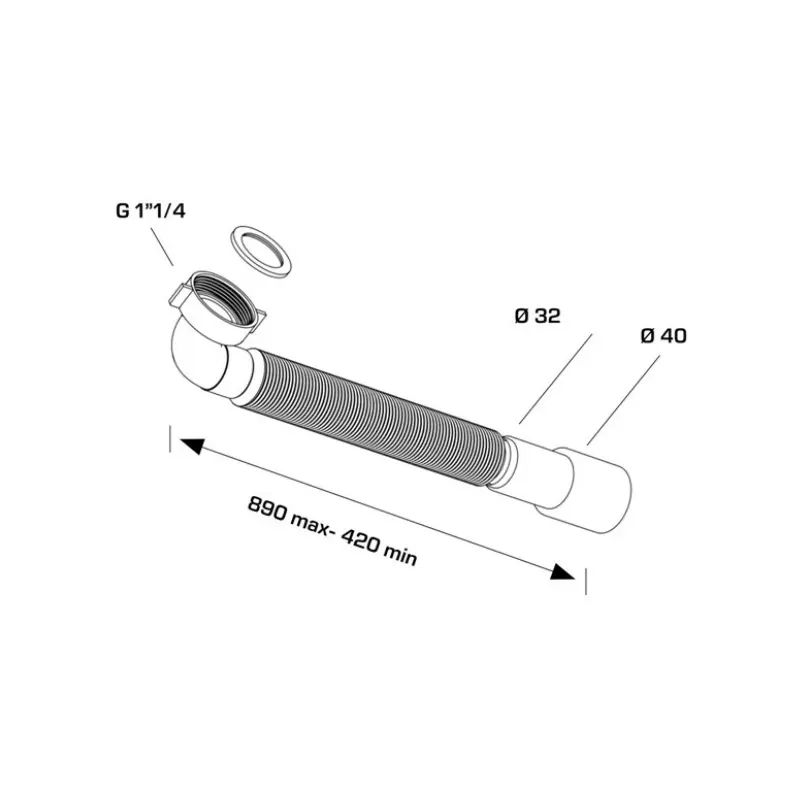

Dimenzija 1 1/4″ × Ø32/40 mm

Fleksibilno crevo ima priključnu dimenziju 1 1/4″ × Ø32/40 mm. Priključak 1 1/4″ koristi se za povezivanje sa kompatibilnim sifonskim ili odvodnim elementom, dok izlaz Ø32/40 mm omogućava povezivanje sa odgovarajućim cevnim priključkom u odvodnoj instalaciji.

Pre montaže treba proveriti:

• dimenziju postojećeg priključka
• da li je potreban priključak 1 1/4″
• da li je izlaz Ø32/40 mm odgovarajući
• položaj zidnog ili podnog odvoda
• raspoloživ prostor za fleksibilni deo
• da li crevo može da stoji bez oštrog pregiba
• da li se spoj može proveriti nakon montaže

Pravilna dimenzija je osnov za stabilan spoj i normalno odvođenje vode.

Koleno 90°

Bonomini specifikacija navodi da model 9374FM54B0 ima koleno 90°. Ovakva izvedba omogućava promenu pravca odvoda pod pravim uglom, što je korisno kada se odvodni priključak ne nalazi u istoj osi sa sifonom ili kada je prostor za montažu ograničen.

Koleno 90° omogućava:

• promenu pravca odvodnog spoja
• povezivanje u skučenom prostoru
• prilagođavanje položaju zidnog ili podnog priključka
• smanjenje potrebe za dodatnim kolenima
• urednije vođenje odvodnog creva
• povezivanje kada ravna cev nije praktična

Prilikom montaže treba proveriti da koleno ne stvara zadržavanje vode i da fleksibilni deo nije prelomljen.

PP konstrukcija

Bonomini MAGIKONE 9374FM54B0 izrađen je od PP materijala, odnosno polipropilena.

PP konstrukcija omogućava:

• malu masu proizvoda
• praktično rukovanje tokom montaže
• fleksibilno povezivanje odvodnih elemenata
• upotrebu u standardnim sanitarnim instalacijama
• jednostavno održavanje spoljašnje površine
• kompatibilnost sa odgovarajućim plastičnim odvodnim elementima
• stabilan oblik priključnog dela

Kod PP elemenata treba izbegavati prekomerno zatezanje i oštre pregibe koji mogu smanjiti protok.

Bela boja

Tehnički list za artikal 9374FM54B0 navodi belu boju. Bela PP izvedba je praktična za instalacione zone koje su najčešće skrivene ispod lavaboa, u ormariću ili iza sanitarije.

Bela boja se najčešće uklapa sa:

• belim plastičnim sifonskim elementima
• standardnim odvodnim priključcima
• instalacijama ispod lavaboa
• instalacijama u kupatilskim ormarićima
• tehničkim i servisnim zonama
• postojećim PP odvodnim elementima

Kod zatvorenih ormarića boja nema primarno dekorativnu funkciju, ali omogućava uredan i neutralan izgled instalacije.

Fleksibilno povezivanje odvoda

MAGIKONE fleksibilno crevo koristi se kada položaj odvoda ne omogućava jednostavno povezivanje ravnim cevnim nastavkom. Fleksibilni deo omogućava prilagođavanje trase između sifonskog elementa i odvodnog priključka.

Ovakvo rešenje je korisno kada:

• zidni ili podni odvod nije u osi sa sifonom
• postoji ograničen prostor za montažu
• treba prilagoditi pravac odvodne cevi
• postojeći cevni element nema odgovarajuću poziciju
• potrebno je izbeći naprezanje spoja
• instalacija zahteva fleksibilan prelaz
• odvodni priključak zahteva izlaz Ø32/40 mm

Fleksibilni deo ne treba prelamati pod oštrim uglom, jer to može smanjiti protok vode.

Primena kod lavaboa

Zbog dimenzije 1 1/4″ × Ø32/40 mm, Bonomini MAGIKONE 9374FM54B0 može se koristiti u kompatibilnim instalacijama lavaboa, kada priključci odgovaraju postojećem sistemu.

Pre ugradnje kod lavaboa treba proveriti:

• dimenziju odvodnog ventila
• dimenziju sifonskog priključka
• da li je potreban priključak 1 1/4″
• položaj zidnog odvoda
• da li je izlaz Ø32/40 mm odgovarajući
• da li postoji dovoljno prostora ispod lavaboa
• da li crevo neće biti pritisnuto ormarićem

Kod montaže u kupatilskom ormariću treba obratiti pažnju da crevo ne bude pritisnuto fiokom, policom ili zadnjom stranicom nameštaja.

Primena kod odvodnih instalacija Ø32/40 mm

MAGIKONE 9374FM54B0 se koristi u instalacijama gde je potreban izlaz Ø32/40 mm. Ova dimenzija omogućava primenu u kompatibilnim odvodnim sistemima gde se traži prilagođavanje između manjeg lavabo priključka i odgovarajuće odvodne cevi.

Pre ugradnje treba proveriti:

• prečnik odvodne cevi
• da li je potreban izlaz Ø32 mm ili Ø40 mm
• da li spoj pravilno naleže
• stanje postojećeg odvodnog priključka
• da li je potrebno dodatno zaptivanje
• da li odvod ima pravilan pad
• da li se voda normalno odvodi nakon montaže

Povezivanje sa odvodnim sistemom

Fleksibilno crevo se povezuje sa kompatibilnim odvodnim elementima odgovarajuće dimenzije. Spoj treba da bude čist, centriran i bez mehaničkog naprezanja.

Pre povezivanja treba proveriti:

• da li su dimenzije kompatibilne
• da li je zaptivka pravilno postavljena
• da li su navoji čisti
• da li koleno 90° stoji u pravilnom smeru
• da li crevo nije previše rastegnuto
• da li crevo nije prelomljeno
• da li se voda može slobodno odvoditi

Nepravilno savijanje fleksibilnog creva može smanjiti protok ili izazvati zadržavanje nečistoća.

Montaža fleksibilnog creva

Osnovni postupak montaže obuhvata:

• proveru dimenzije priključka
• proveru položaja odvodnog priključka
• čišćenje zaptivnih površina
• postavljanje kolena 90° u pravilan položaj
• povezivanje priključka 1 1/4″
• povezivanje izlaza Ø32/40 mm
• ravnomerno zatezanje spojeva
• proveru da fleksibilni deo nije prelomljen
• puštanje vode kroz sistem
• proveru nepropusnosti

Fleksibilni deo treba postaviti u blagom luku, bez oštrih pregiba i bez uvrtanja.

Provera protoka

Nakon montaže treba proveriti da li voda normalno otiče kroz fleksibilno crevo.

Provera obuhvata:

• puštanje manjeg protoka vode
• puštanje jačeg protoka vode
• proveru brzine oticanja
• proveru da se voda ne zadržava u crevu
• proveru da nema povratnog zadržavanja
• proveru položaja kolena 90°
• proveru da nema curenja na spojevima

Ako je protok slab, treba proveriti položaj creva, pregibe i pravac odvodnog spoja.

Provera nepropusnosti

Kontrolu treba izvršiti na:

• spoju priključka 1 1/4″
• spoju izlaza Ø32/40 mm
• zoni kolena 90°
• zaptivnim mestima
• navojnim priključcima
• mestima gde fleksibilni deo prelazi u čvrsti spoj
• donjoj strani spojeva gde se može pojaviti kapanje

Proveru treba obaviti pri normalnom protoku vode i nakon pražnjenja većom količinom vode.

Održavanje

MAGIKONE fleksibilno crevo ne zahteva posebno održavanje, ali treba povremeno proveriti stanje spojeva i položaj fleksibilnog dela.

Preporučuje se kontrola:

• da li su spojevi suvi
• da li ima tragova kapanja
• da li je crevo ostalo u pravilnom položaju
• da li nema oštrih pregiba
• da li voda normalno otiče
• da li se u fleksibilnom delu zadržavaju nečistoće
• da li koleno 90° stoji stabilno

Ako se pojavi curenje, spoj treba rasklopiti, očistiti, proveriti zaptivke i ponovo montirati.

Čišćenje PP delova

Za čišćenje spoljašnjih PP delova preporučuju se:

• mlaka voda
• meka krpa
• blag deterdžent
• ispiranje čistom vodom
• brisanje suvom krpom

Treba izbegavati:

• abrazivne sunđere
• metalne četke
• agresivne rastvarače
• jaka kisela sredstva
• jaka alkalna sredstva
• sredstva sa hlorom
• struganje tvrdim predmetima

Kod fleksibilnog dela treba izbegavati grubo savijanje tokom čišćenja.

Sadržaj isporuke

Na osnovu zvaničnih Bonomini podataka, proizvod obuhvata:

• Bonomini MAGIKONE 9374FM54B0
• fleksibilno crevo dimenzije 1 1/4″ × Ø32/40 mm
• koleno 90°
• PP telo
• belu završnu boju.

Kao deo proizvoda nisu navedeni:

• lavabo
• sifon
• ventil za lavabo
• zidna rozeta
• dodatne zaptivke
• montažni alat
• kupatilski ormarić
