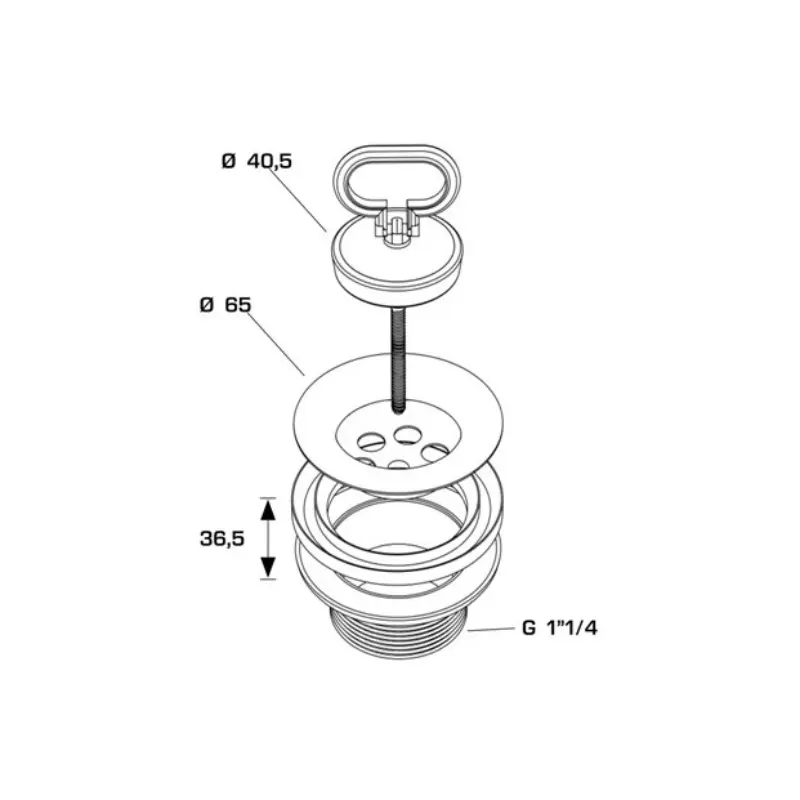

Bonomini SIMPLEX odvodni ventil za lavabo 1 1/4″ × Ø65 mm sa čepom i ručicom 2024MG54B0

Odvodni ventil za lavabo i bide

Bonomini SIMPLEX 2024MG54B0 je odvodni ventil namenjen za ugradnju u odvodni otvor lavaboa ili bidea. Proizvod prihvata vodu iz sanitarne posude i sprovodi je prema sifonu, dok čep sa ručicom omogućava ručno zatvaranje i otvaranje odvoda.

Osnovne funkcije proizvoda su:

• povezivanje lavaboa ili bidea sa sifonom
• zatvaranje odvodnog otvora pomoću čepa
• zadržavanje vode u sanitariji
• odvođenje vode prema sifonu
• dekorativno završavanje gornje odvodne zone
• jednostavno ručno upravljanje čepom
• ugradnja u kompatibilne sanitarne elemente

Serija SIMPLEX

SIMPLEX je Bonomini linija odvodnih ventila sa centralnim pričvršćenjem. Ovaj model pripada kategoriji wastes for washbasin and bidet, odnosno odvodnih ventila za lavabo i bide, i potkategoriji centre-pin wastes.

Kod modela 2024MG54B0 to znači da se odvodni ventil učvršćuje pomoću centralnog zavrtnja, sa gornjom prirubnicom i donjim telom koje se povezuje sa sifonom.

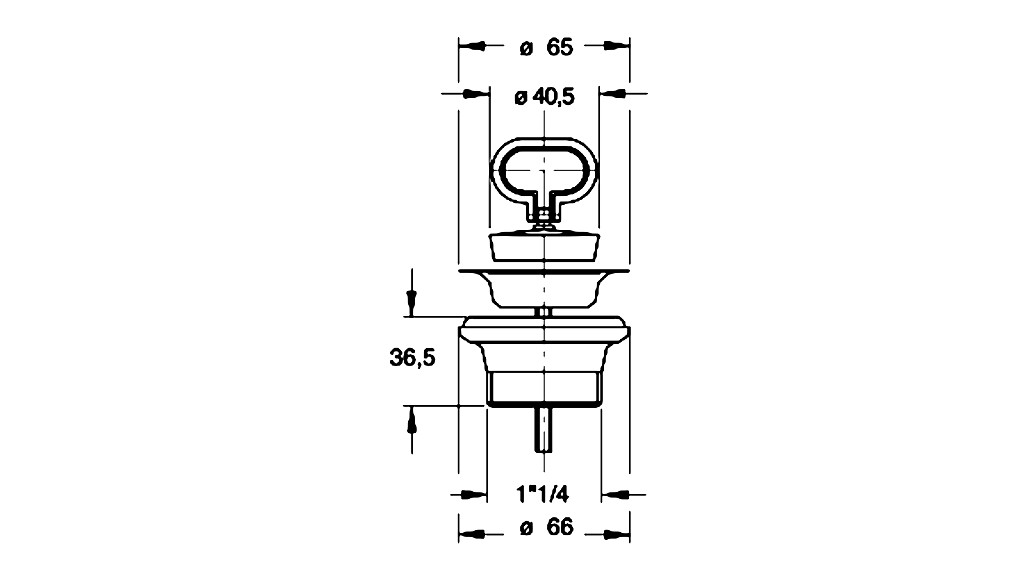

Šifra artikla 2024MG54B0

Ovaj opis odnosi se na Bonomini artikal 2024MG54B0. Zvanični naziv proizvoda je SIMPLEX 1″1/4 × Ø65 mm.

Ključni podaci za artikal:

• šifra: 2024MG54B0
• naziv proizvođača: SIMPLEX 1″1/4 × Ø65 mm
• priključak: 1 1/4″
• prirubnica: Ø65 mm
• otvor: Ø40,5 mm
• zavrtanj: 65 mm
• čep: sa ručicom
• materijal: PP i INOX

Priključak 1 1/4″

Odvodni ventil ima priključak 1 1/4″, što je standardna dimenzija za povezivanje sa mnogim sifonima za lavabo i bide.

Pre montaže treba proveriti:

• dimenziju sifona
• tip spojne matice
• položaj zaptivke
• dubinu navojnog spoja
• da li se sifon ravno povezuje
• da li postoji dovoljno prostora ispod sanitarije
• kompatibilnost sa postojećim odvodnim sistemom

Priključak treba povezati bez bočnog naprezanja, kako bi spoj ostao stabilan i nepropustan.

Gornja prirubnica Ø65 mm

Gornja prirubnica ima prečnik Ø65 mm i izrađena je od nerđajućeg čelika 18/10.

Prirubnica služi za:

• pokrivanje zone oko odvodnog otvora
• stabilno naleganje na površinu sanitarije
• dekorativno završavanje gornjeg dela odvoda
• držanje čepa u pravilnom položaju
• povezivanje sa donjim telom preko centralnog zavrtnja

Pre ugradnje treba proveriti da prirubnica ravno naleže na površinu lavaboa ili bidea.

Otvor Ø40,5 mm

Tehnička specifikacija navodi otvor Ø40,5 mm.

Ova dimenzija je važna za proveru kompatibilnosti sa sanitarnom keramikom. Pre kupovine treba proveriti:

• prečnik odvodnog otvora lavaboa ili bidea
• oblik ležišta oko odvoda
• debljinu sanitarije
• položaj eventualnog preliva
• da li se ventil može pravilno centrirati
• da li čep ravno naleže na prirubnicu

Ako odvodni otvor nije odgovarajuće dimenzije, ventil se ne može pravilno ugraditi.

Čep sa ručicom

Model ima čep sa ručicom, prema zvaničnoj specifikaciji proizvođača.

Ovakav čep omogućava:

• ručno zatvaranje odvoda
• ručno vađenje čepa iz otvora
• zadržavanje vode u lavabou ili bideu
• jednostavno korišćenje bez Klik-Klak mehanizma
• jednostavnu zamenu čepa po potrebi

Čep sa ručicom ne koristi lančić, prebacivač, polugu slavine niti opružni mehanizam.

Zavrtanj dužine 65 mm

Bonomini navodi zavrtanj dužine 65 mm. Centralni zavrtanj služi za povezivanje gornje prirubnice sa donjim telom odvodnog ventila.

Prilikom montaže treba proveriti:

• da li zavrtanj ima dovoljnu radnu dužinu
• da li je odvodni otvor pravilno centriran
• da li gornja i donja zaptivka pravilno naležu
• da li se zavrtanj zateže ravnomerno
• da li prirubnica ostaje ravna
• da li donje telo stoji u osi sa sifonom

Zavrtanj ne treba pretezati, jer prekomerna sila može oštetiti sanitariju ili deformisati zaptivke.

PP konstrukcija

Osnovni materijal proizvoda je PP, odnosno polipropilen.

PP konstrukcija omogućava:

• malu masu proizvoda
• jednostavniju montažu
• otpornost na standardne uslove korišćenja u kupatilu
• stabilan oblik donjeg tela
• povezivanje sa kompatibilnim sifonom
• jednostavno rukovanje tokom servisiranja

Plastične delove treba zatezati pažljivo, bez ukrštanja navoja i bez prekomerne sile.

INOX prirubnica od nerđajućeg čelika 18/10

Drugi materijal proizvoda je INOX, a tehnička specifikacija navodi prirubnicu od nerđajućeg čelika 18/10.

Nerđajući čelik 18/10 koristi se za vidljivu gornju zonu odvoda i doprinosi:

• metalnom izgledu gornje prirubnice
• otpornosti na vlagu
• urednom završetku odvoda
• boljoj vizuelnoj usklađenosti sa slavinama i sifonima
• lakšem održavanju vidljivog dela

Za čišćenje treba koristiti sredstva pogodna za nerđajući čelik.

Metalna i bela završna kombinacija

Proizvod ima dve navedene boje:

• Color 1: metal
• Color 2: bela.

Metalni deo odnosi se na vidljivu prirubnicu od nerđajućeg čelika, dok je bela boja povezana sa PP delovima proizvoda.

Ova kombinacija se može uklopiti sa:

• belom sanitarnom keramikom
• hromiranim slavinama
• belim sifonima
• metalnim odvodnim detaljima
• klasičnim kupatilskim elementima
• sanitarijama sa standardnim odvodnim otvorom

Primena kod lavaboa

Bonomini SIMPLEX 2024MG54B0 može se koristiti kod kompatibilnog lavaboa sa odgovarajućim odvodnim otvorom i priključkom za sifon 1 1/4″.

Pre montaže treba proveriti:

• prečnik odvodnog otvora
• oblik dna lavaboa
• položaj preliva
• debljinu keramike
• kompatibilnost sa čepom
• dimenziju postojećeg sifona
• prostor za zatezanje centralnog zavrtnja

Kod lavaboa bez ormarića, vidljivi gornji deo ostaje važan detalj ukupnog izgleda odvoda.

Primena kod bidea

Pošto Bonomini proizvod svrstava u kategoriju odvoda za lavabo i bide, model se može koristiti i kod kompatibilnog bidea.

Pre ugradnje kod bidea treba proveriti:

• prečnik odvodnog otvora
• konstrukciju bidea
• priključak na sifon
• prostor za donji deo ventila
• položaj preliva ako postoji
• mogućnost pristupa za montažu
• kompatibilnost sa čepom i zaptivkama

Ručno zatvaranje odvoda

Model koristi čep sa ručicom, pa se odvod zatvara ručno. To je jednostavno mehaničko rešenje bez unutrašnjeg opružnog mehanizma.

Sistem funkcioniše tako što se:

• čep postavi preko odvodnog otvora
• voda se zadržava u sanitariji
• čep se izvadi pomoću ručice
• voda slobodno otiče prema sifonu

Ovakva izvedba ne zahteva povezivanje sa slavinom niti podešavanje poluge.

Razlika u odnosu na Klik-Klak ventil

Bonomini SIMPLEX 2024MG54B0 nije Klik-Klak ventil.

SIMPLEX sa čepom:

• zatvara se ručnim postavljanjem čepa
• čep se izvlači pomoću ručice
• nema opružni mehanizam
• nema poklopac koji se pritiska
• nema mehanizam za zaključavanje položaja

Klik-Klak ventil:

• aktivira se pritiskom na poklopac
• ima unutrašnji mehanizam
• otvara se i zatvara pritiskanjem
• ne koristi zaseban čep sa ručicom

Razlika u odnosu na automatski odvodni ventil

Automatski odvodni ventil povezuje se sa polugom na slavini, dok se SIMPLEX koristi ručno.

SIMPLEX 2024MG54B0:

• čep sa ručicom
• ručno vađenje čepa
• nema polugu na slavini
• nema horizontalnu upravljačku šipku
• jednostavnija konstrukcija

Automatski ventil:

• povezuje se sa slavinom
• koristi mehaničku polugu
• čep se podiže i spušta preko sistema šipki
• zahteva podešavanje mehanizma

Povezivanje sa sifonom

Donji priključak 1 1/4″ povezuje se sa kompatibilnim sifonom za lavabo ili bide.

Pre povezivanja treba proveriti:

• da li sifon ima odgovarajuću maticu
• da li zaptivka odgovara spoju
• da li je navoj čist
• da li se spoj može zategnuti bez naprezanja
• da li sifon stoji u osi sa ventilom
• da li ima dovoljno prostora za servisiranje

Sifon nije naveden kao deo ovog proizvoda i potrebno ga je obezbediti zasebno ako nije već ugrađen.

Montaža odvodnog ventila

Osnovni postupak montaže obuhvata:

• čišćenje odvodnog otvora
• proveru dimenzije sanitarije
• postavljanje gornje prirubnice
• postavljanje donje zaptivke
• povezivanje donjeg tela
• umetanje centralnog zavrtnja
• ravnomerno zatezanje
• povezivanje sa sifonom
• postavljanje čepa
• puštanje vode
• proveru zadržavanja vode
• proveru nepropusnosti

Svi elementi treba da budu centrirani pre konačnog zatezanja.

Provera funkcije čepa

Nakon montaže treba proveriti da li čep pravilno zatvara odvod.

Postupak provere:

• očistiti prirubnicu
• postaviti čep
• napuniti lavabo ili bide manjom količinom vode
• proveriti da li se voda zadržava
• izvaditi čep pomoću ručice
• proveriti brzinu oticanja
• proveriti da nema curenja ispod sanitarije

Ako voda prolazi pored čepa, treba proveriti naleganje čepa i čistoću kontaktne površine.

Provera nepropusnosti

Kontrolu treba izvršiti na:

• spoju prirubnice i sanitarije
• donjoj zaptivci
• centralnom zavrtnju
• priključku 1 1/4″
• spoju sa sifonom
• svim zaptivnim mestima

Proveru treba obaviti pri stalnom protoku vode i prilikom pražnjenja napunjene sanitarije.

Održavanje odvoda

U zoni odvoda mogu se zadržavati:

• dlake
• ostaci sapuna
• pasta za zube
• kamenac
• sitne nečistoće
• kozmetički preparati
• mineralne naslage

Redovno održavanje obuhvata:

• uklanjanje čepa
• čišćenje prirubnice
• ispiranje odvodnog otvora
• proveru zaptivki
• proveru spoja sa sifonom
• uklanjanje naslaga kamenca
• proveru protoka

Čišćenje INOX prirubnice

Za čišćenje metalne prirubnice preporučuju se:

• mlaka voda
• meka mikrofiber krpa
• blag pH-neutralan deterdžent
• ispiranje čistom vodom
• brisanje suvom krpom

Treba izbegavati:

• abrazivne sunđere
• metalne žice
• jaka kisela sredstva
• jaka alkalna sredstva
• sredstva sa hlorom
• agresivne rastvarače
• struganje tvrdim predmetima

Redovno brisanje smanjuje tragove vode i naslage kamenca.

Čišćenje PP delova

Za plastične PP delove preporučuje se:

• blago čišćenje vodom
• meka krpa
• blag deterdžent
• izbegavanje rastvarača
• izbegavanje prekomerne toplote
• bez mehaničkog struganja

Sredstva koja nisu kompatibilna sa PP plastikom mogu oštetiti površinu ili oslabiti elemente.

Sadržaj isporuke

Na osnovu zvaničnih Bonomini podataka, proizvod obuhvata:

• Bonomini SIMPLEX odvodni ventil 2024MG54B0
• priključak 1 1/4″
• prirubnicu od nerđajućeg čelika 18/10 Ø65 mm
• čep sa ručicom
• centralni zavrtanj 65 mm
• PP telo
• INOX gornji element.

Kao deo proizvoda nisu izričito navedeni:

• lavabo
• bide
• sifon
• slavina
• kanalizacioni priključak
• montažni alat
