Bosch TR3501 50 EBP bojler 50 l (7736507278)

Opis

Električni bojler zapremine 50 litara

Bosch TR3501 50 EBP 7736507278 je električni akumulacioni bojler sa nominalnom zapreminom od 50 litara i upotrebljivim kapacitetom vode od 47 litara. Uređaj skladišti i zagreva sanitarnu vodu u unutrašnjim emajliranim rezervoarima i održava je na temperaturi određenoj izabranim režimom rada.

Zapremina od 50 litara omogućava primenu u kupatilima, apartmanima, manjim domaćinstvima i drugim prostorima u kojima je potrebna akumulaciona priprema tople vode uz kompaktne dimenzije uređaja.

Ravan dizajn

Bosch TR3501 50 EBP ima ravno kućište dubine svega 27,8 cm. U odnosu na klasične cilindrične bojlere, ovakva konstrukcija smanjuje izbočenje uređaja od zida i omogućava lakše uklapanje u prostor.

Ravan oblik omogućava montažu:

• u manjim kupatilima
• u užim sanitarnim prostorijama
• iznad drugih sanitarnih elemenata
• u pomoćnim prostorijama
• u odgovarajućim zidnim nišama
• u vertikalnom ili horizontalnom položaju

Prilikom planiranja mesta ugradnje potrebno je ostaviti dovoljno prostora za vodovodne priključke, električni priključak i buduće servisiranje.

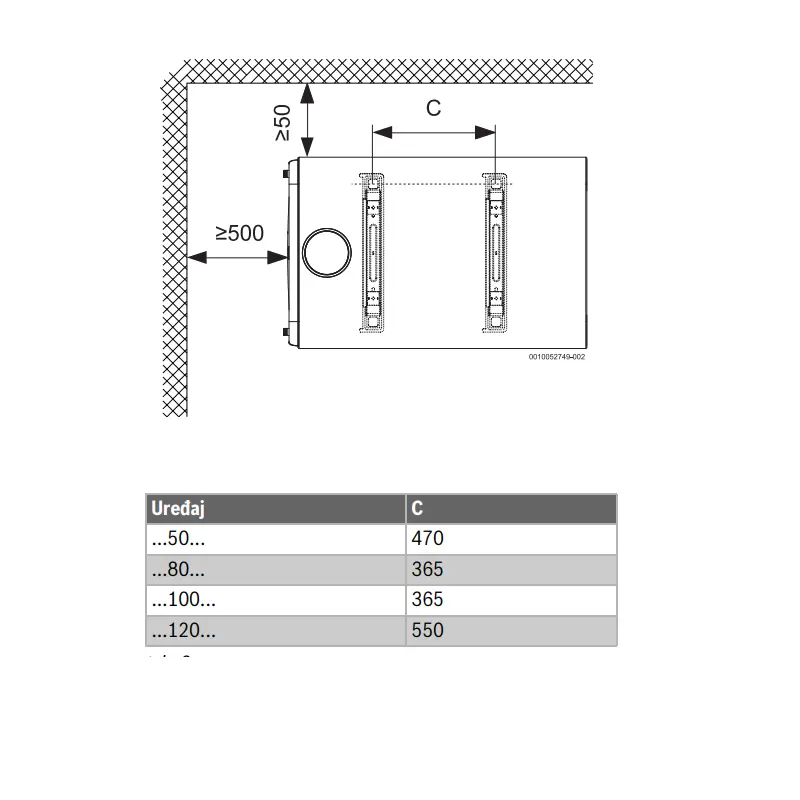

Vertikalna i horizontalna montaža

Bosch TR3501 50 EBP može se montirati vertikalno ili horizontalno, što omogućava prilagođavanje raspoloživom prostoru.

Vertikalna montaža koristi se kada je raspoloživa dovoljna visina zida, dok horizontalna montaža može biti pogodna kada je prostor ograničen po visini.

Prilikom izbora položaja treba uzeti u obzir:

• raspoloživu površinu zida
• položaj dovoda hladne vode
• položaj izlaza tople vode
• električni priključak
• pristup sigurnosnom ventilu
• prostor potreban za servisiranje
• nosivost zida

Montaža mora biti izvedena u skladu sa fabričkim uputstvom za izabrani položaj uređaja.

Dupli emajlirani rezervoar

Unutar bojlera nalaze se dva emajlirana rezervoara. Ovakva konstrukcija omogućava ravniji oblik kućišta i manju ukupnu dubinu uređaja.

Emajlirana unutrašnja površina rezervoara doprinosi:

• zaštiti čelične konstrukcije
• odvajanju vode od osnovnog metala
• otpornosti na korozivne uticaje
• dugotrajnom skladištenju zagrejane vode
• stabilnom radu pri svakodnevnom korišćenju

Redovno održavanje bojlera i kontrola zaštitnih elemenata važni su za dugotrajan rad rezervoara.

Dva elektrogrejača od po 1,5 kW

Bosch TR3501 50 EBP koristi dva elektrogrejača snage po 1,5 kW. Upravljačka elektronika reguliše njihov rad prema izabranom programu i trenutnoj potrebi za zagrevanjem vode.

Konstrukcija sa dva grejna elementa omogućava:

• zagrevanje vode u oba rezervoara
• prilagođavanje rada trenutnoj potrošnji
• korišćenje Boost funkcije
• rad SMART režima
• rad ECO režima
• upravljanje raspoloživom količinom tople vode

Rad grejača kontroliše elektronika bojlera, pa korisnik ne upravlja svakim grejačem pojedinačno.

SMART režim rada

SMART režim omogućava bojleru da prilagođava zagrevanje vode navikama korišćenja. Uređaj prati obrazac potrošnje i na osnovu toga priprema toplu vodu u periodima kada je ona najčešće potrebna.

SMART režim omogućava:

• automatsko prilagođavanje radu korisnika
• smanjenje nepotrebnog održavanja visoke temperature
• racionalnije korišćenje električne energije
• smanjenje potrebe za ručnim podešavanjem
• pripremu vode prema ustaljenom dnevnom ritmu

Ovaj režim je namenjen redovnom korišćenju kada se dnevna potrošnja tople vode odvija prema približno sličnom rasporedu.

ECO režim rada

ECO režim namenjen je ekonomičnijoj pripremi tople vode i smanjenju nepotrebne potrošnje električne energije.

ECO režim može se koristiti kada:

• nije potrebna maksimalna količina tople vode
• potrošnja vode ima stabilan ritam
• želi se smanjiti vreme održavanja više temperature
• uređaj se koristi u standardnim dnevnim uslovima

Elektronika bojlera automatski reguliše rad grejnih elemenata prema izabranom programu.

Boost funkcija

Boost funkcija omogućava ubrzano zagrevanje kada je potrebna dodatna količina tople vode.

Boost se može aktivirati:

• pre povećane potrošnje
• pre više uzastopnih tuširanja
• nakon pražnjenja većeg dela rezervoara
• nakon dužeg rada u ekonomičnom režimu
• kada je potrebno brže pripremiti toplu vodu

Funkcija se aktivira preko upravljačkog panela na prednjoj strani bojlera.

LED displej

Na prednjoj strani uređaja nalazi se LED displej sa tri upravljačka tastera. Kontrolni panel omogućava pregled statusa i izbor osnovnih funkcija bojlera.

Preko upravljačkog panela moguće je:

• uključivanje i isključivanje uređaja
• izbor režima rada
• aktiviranje Boost funkcije
• praćenje statusa zagrevanja
• upravljanje osnovnim funkcijama uređaja

Elektronsko upravljanje omogućava jednostavniju kontrolu u odnosu na klasične bojlere sa mehaničkim termostatom.

Energetski razred B

Bosch TR3501 50 EBP pripada energetskom razredu B.

Na energetsku efikasnost bojlera utiču:

• kvalitet toplotne izolacije
• temperatura podešena za zagrevanje
• SMART režim rada
• ECO režim rada
• dnevna količina potrošene vode
• temperatura ulazne hladne vode
• učestalost korišćenja Boost funkcije
• položaj i uslovi u prostoru montaže

Za racionalnu potrošnju električne energije preporučuje se korišćenje režima koji odgovara stvarnim dnevnim potrebama.

Automatska dezinfekcija

Bosch TR3501 50 EBP poseduje funkciju automatske dezinfekcije.

Ova funkcija periodično podiže temperaturu vode prema programskoj logici uređaja i doprinosi održavanju higijenskih uslova unutar akumulacionog sistema.

Automatska dezinfekcija omogućava:

• periodični temperaturni ciklus
• automatsko upravljanje bez ručnog pokretanja
• dodatnu higijensku kontrolu rezervoara
• integrisan rad sa elektronskim upravljanjem

Zaštita od smrzavanja

Uređaj poseduje funkciju zaštite od smrzavanja koja doprinosi zaštiti bojlera pri niskim temperaturama okoline, pod uslovom da je bojler priključen na električno napajanje.

Funkcija je korisna u:

• vikendicama
• pomoćnim objektima
• prostorijama koje se povremeno koriste
• prostorima sa nižom temperaturom tokom zime

Kod dugotrajnog nekorišćenja u prostoru izloženom temperaturama ispod tačke smrzavanja potrebno je postupiti prema uputstvu proizvođača.

Nominalna zapremina 50 litara

Nominalna zapremina bojlera iznosi 50 litara.

Ova vrednost označava klasu i ukupnu projektovanu zapreminu akumulacionog sistema.

Bojler ove zapremine može se koristiti za pripremu tople vode za:

• lavabo
• sudoperu
• tuširanje
• kupatilo
• manje domaćinstvo
• apartman
• poslovni sanitarni prostor

Stvarna raspoloživa količina mešane vode zavisi od temperature vode u rezervoaru i temperature hladne vode.

Upotrebljivi kapacitet 47 litara

Upotrebljivi kapacitet vode kod modela TR3501 50 EBP iznosi 47 litara.

Razlika između nominalne zapremine i upotrebljivog kapaciteta proizlazi iz konstrukcije rezervoara, položaja grejnih elemenata i unutrašnjih komponenti.

Raspoloživa količina vode za tuširanje može biti veća od samog kapaciteta rezervoara, jer se zagrejana voda na slavini meša sa hladnom vodom.

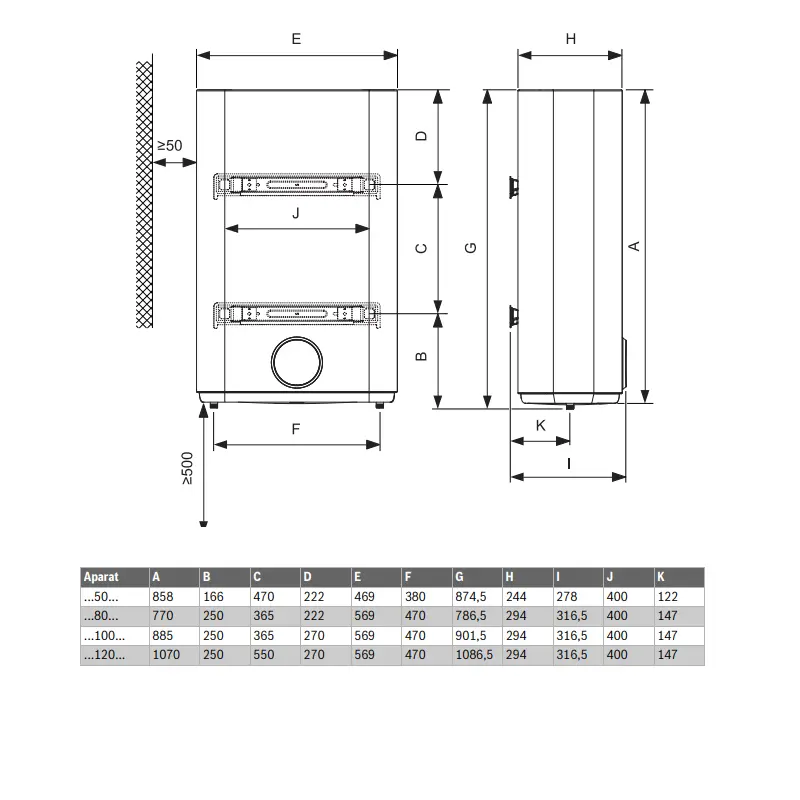

Dimenzije bojlera

Dimenzije Bosch TR3501 50 EBP iznose:

• Širina: 46,9 cm
• Visina: 87,45 cm
• Dubina: 27,8 cm

Kompaktna dubina predstavlja jednu od glavnih konstrukcionih karakteristika ovog modela.

Dimenzije treba uzeti u obzir prilikom planiranja:

• položaja bojlera
• udaljenosti od plafona
• udaljenosti od sanitarnih elemenata
• pristupa priključcima
• servisnog prostora
• horizontalne montaže
• otvaranja vrata i ormarića u blizini

Širina 46,9 cm

Širina uređaja iznosi 46,9 cm. Ova dimenzija omogućava postavljanje bojlera na relativno uskoj zidnoj površini.

Pre montaže treba proveriti:

• širinu slobodnog zida
• položaj susednih elemenata
• mesto nosača
• položaj dovodnih cevi
• udaljenost od uglova
• servisni prostor sa bočnih strana

Visina 87,45 cm

Visina kućišta iznosi 87,45 cm.

Kod vertikalne montaže potrebno je dodatno predvideti prostor za:

• nosače
• vodovodne priključke
• sigurnosni ventil
• električni priključak
• eventualnu demontažu uređaja
• servisni pristup

Kod horizontalne montaže ova dimenzija predstavlja ukupnu dužinu bojlera duž zida.

Dubina 27,8 cm

Dubina od 27,8 cm omogućava da uređaj manje izboči u prostor u odnosu na klasične cilindrične akumulacione bojlere.

Manja dubina korisna je u:

• uskim kupatilima
• manjim apartmanima
• sanitarnim prostorima
• hodnicima sa tehničkim nišama
• prostorijama u kojima je važna slobodna širina prolaza

Masa 27,3 kg

Masa praznog bojlera iznosi 27,3 kg.

Pri montaži treba uzeti u obzir da se nakon punjenja rezervoara ukupno opterećenje zida značajno povećava zbog mase vode.

Noseća konstrukcija mora biti prilagođena:

• masi praznog uređaja
• masi vode
• dinamičkim opterećenjima
• položaju nosača
• vrsti zida
• načinu montaže

Bojler treba pričvrstiti isključivo na zid odgovarajuće nosivosti.

IPX4 stepen zaštite

Bosch TR3501 50 EBP ima IPX4 stepen zaštite kućišta.

IPX4 označava zaštitu električnih komponenti uređaja od prskanja vode iz različitih pravaca u okviru propisanih uslova ispitivanja.

Prilikom montaže u kupatilu potrebno je poštovati:

• elektroinstalacione zone
• minimalne udaljenosti od izvora vode
• lokalne propise
• uputstvo proizvođača
• pravilno uzemljenje
• odgovarajuću zaštitu električnog kola

Električni priključak

Bojler se priključuje na odgovarajuću električnu instalaciju sa zaštitnim provodnikom.

Električna instalacija treba da obuhvati:

• pravilno dimenzionisan vod
• zaštitni provodnik
• odgovarajući automatski osigurač
• zaštitni uređaj diferencijalne struje
• pravilno uzemljenje
• priključak izveden prema snazi uređaja

Električne radove treba da izvodi stručno lice.

Vodovodni priključak

Bojler se povezuje na dovod hladne vode i instalaciju tople sanitarne vode.

Priključna instalacija treba da obuhvati:

• dovod hladne vode
• izlaz tople vode
• sigurnosni ventil
• zaporni ventil
• odgovarajuće priključne cevi
• zaptivne elemente
• mogućnost pražnjenja uređaja

Na dovodu hladne vode neophodno je pravilno montirati sigurnosni ventil.

Sigurnosni ventil

Sigurnosni ventil predstavlja važan deo instalacije akumulacionog bojlera. Tokom zagrevanja dolazi do širenja vode, zbog čega pritisak u rezervoaru može da poraste.

Sigurnosni ventil služi za:

• zaštitu rezervoara od prekomernog pritiska
• kontrolisano ispuštanje viška vode
• sprečavanje povratnog toka
• zaštitu instalacije
• omogućavanje servisnog pražnjenja kod odgovarajuće izvedbe

Kapanje manje količine vode iz sigurnosnog ventila tokom zagrevanja može biti posledica normalnog termičkog širenja vode.

Montaža na noseći zid

Bojler mora biti montiran na zid koji može bezbedno da prihvati masu uređaja zajedno sa vodom.

Kod montaže na:

• beton
• punu opeku
• blok
• noseću zidnu konstrukciju

potrebno je koristiti odgovarajuće nosače i pričvrsni materijal.

Kod lakih pregradnih zidova potrebna je posebno projektovana noseća konstrukcija.

Osnovni postupak montaže

Montaža obuhvata:

1. proveru šifre proizvoda 7736507278
2. pregled uređaja pre montaže
3. izbor vertikalnog ili horizontalnog položaja
4. proveru nosivosti zida
5. obeležavanje položaja nosača
6. montažu pričvrsnih elemenata
7. postavljanje bojlera
8. povezivanje dovoda hladne vode
9. ugradnju sigurnosnog ventila
10. povezivanje izlaza tople vode
11. punjenje rezervoara vodom
12. odzračivanje instalacije
13. proveru svih vodovodnih spojeva
14. povezivanje na električnu instalaciju
15. uključivanje uređaja
16. podešavanje režima rada
17. proveru zagrevanja
18. proveru rada sigurnosnog ventila

Bojler se ne sme uključivati pre nego što su rezervoari potpuno napunjeni vodom.

Punjenje bojlera vodom

Pre prvog uključivanja potrebno je potpuno napuniti rezervoar.

Postupak obuhvata:

1. otvoriti dovod hladne vode
2. otvoriti slavinu za toplu vodu
3. sačekati da vazduh izađe iz sistema
4. sačekati stabilan mlaz vode na slavini
5. zatvoriti slavinu
6. proveriti sve spojeve
7. tek nakon toga uključiti električno napajanje

Uključivanje praznog bojlera može oštetiti grejne elemente.

Provera nepropusnosti

Nakon punjenja potrebno je proveriti:

• dovod hladne vode
• izlaz tople vode
• sigurnosni ventil
• navojne spojeve
• fleksibilne ili čvrste priključke
• prostor ispod bojlera
• kućište uređaja

Svako curenje treba otkloniti pre uključivanja električnog napajanja.

Održavanje bojlera

Redovno održavanje doprinosi stabilnom radu uređaja i očuvanju rezervoara i grejnih elemenata.

Održavanje može obuhvatiti:

• pregled sigurnosnog ventila
• kontrolu električnih priključaka
• pregled grejnih elemenata
• uklanjanje naslaga kamenca
• proveru zaštite rezervoara
• pregled zaptivki
• kontrolu temperature
• proveru elektronskog upravljanja

Interval održavanja zavisi od tvrdoće vode, intenziteta korišćenja i uslova instalacije.

Kamenac i tvrdoća vode

Tvrda voda može dovesti do stvaranja mineralnih naslaga na grejačima i unutrašnjim površinama rezervoara.

Količina kamenca zavisi od:

• tvrdoće vode
• podešene temperature
• količine zagrejane vode
• učestalosti korišćenja
• dužine servisnog intervala

Redovno održavanje posebno je važno u instalacijama sa izrazito tvrdom vodom.

Primena

Bosch TR3501 50 EBP može se koristiti u:

• kupatilima
• stanovima
• apartmanima
• kućama
• vikendicama
• poslovnim prostorima
• manjim sanitarnim čvorovima
• pomoćnim prostorijama
• objektima sa ograničenim prostorom za montažu

Vertikalna i horizontalna montaža omogućavaju prilagođavanje različitim rasporedima prostorija.

Garancija 5 godina

Za Bosch TR3501 50 EBP navedena je garancija u trajanju od 5 godina. Uslovi i obim garancije primenjuju se prema garantnim uslovima proizvođača i pravilnoj montaži i korišćenju uređaja.
