Opis proizvoda

BOSCH TR5001 ESOB protočni bojler 21/24/27 kW (7736507069) je snažan elektronski regulisan električni protočni bojler iz Bosch Tronic 5000 serije, namenjen trenutnoj pripremi sanitarne tople vode bez korišćenja akumulacionog rezervoara. Model predstavlja najsnažniju varijantu među TR5001 ESOB uređajima koje smo obrađivali i omogućava podešavanje nominalne snage na 21 kW, 24 kW ili maksimalnih 27 kW.

Zahvaljujući velikoj raspoloživoj snazi, ovaj model može da obezbedi znatno veći protok zagrejane vode od manjih protočnih uređaja. Zvanični BOSCH katalog navodi kapacitet od približno 11,6 l/min pri 21 kW, 13,0 l/min pri 24 kW i čak 14,6 l/min pri 27 kW, kada se ulazna voda temperature 12°C zagreva do 38°C i kada protok nije ograničen. Takve performanse omogućavaju upotrebu u zahtevnijim kupatilskim i drugim instalacijama, pod uslovom da električni i vodovodni sistem odgovaraju tehničkim zahtevima uređaja.

Protočni princip rada bez rezervoara

TR5001 ESOB ne koristi veliki akumulacioni kazan u kojem se voda unapred zagreva i čuva. Umesto toga, voda prolazi kroz grejni sistem i zagreva se neposredno u trenutku kada korisnik otvori slavinu.

Kada se dostigne potreban protok, elektronika registruje zahtev za toplom vodom i aktivira grejne elemente. Nakon zatvaranja slavine zagrevanje prestaje. Na taj način nema potrebe da se desetine ili stotine litara vode satima održavaju na povišenoj temperaturi.

Protočni princip takođe znači da proizvod nema klasičnu zapreminu izraženu u litrima. Njegov učinak procenjuje se prema električnoj snazi, protoku i temperaturnoj razlici između hladne ulazne i željene izlazne vode.

Tri podesive snage 21/24/27 kW

Jedna od glavnih karakteristika modela sa šifrom 7736507069 je mogućnost izbora između tri nominalne snage: 21 kW, 24 kW i 27 kW. Sve tri vrednosti potvrđene su u zvaničnom BOSCH katalogu za Srbiju.

Uređaj je fabrički konfigurisan na maksimalnu raspoloživu snagu, a konačno podešavanje treba da izvrši kvalifikovani električar pre prvog uključivanja. Izbor odgovarajuće vrednosti mora biti usklađen sa električnim priključkom objekta, zaštitnim uređajima i presekom provodnika.

Viša snaga omogućava veći protok pri istoj temperaturnoj razlici. Zbog toga maksimalna konfiguracija od 27 kW pruža najveći komfor, ali istovremeno postavlja i najveće zahteve električnoj instalaciji.

Maksimalna snaga 27 kW

Maksimalna nominalna snaga uređaja iznosi 27 kW. To ga svrstava u kategoriju snažnih električnih protočnih bojlera namenjenih zahtevnijoj pripremi sanitarne tople vode.

Takvu snagu ne treba porediti sa klasičnim akumulacionim bojlerima koji često imaju grejače od oko 1,5 do 2 kW. Protočni uređaj mora veoma brzo da podigne temperaturu vode dok ona prolazi kroz uređaj, zbog čega koristi znatno veću trenutnu električnu snagu.

Trofazno napajanje 400 V

BOSCH TR5001 ESOB koristi trofazno napajanje od 400 V. Ovaj uređaj nije namenjen standardnom monofaznom priključku od 230 V niti povezivanju preko obične kućne utičnice.

Pre kupovine je zato veoma važno proveriti raspoloživu električnu instalaciju. Objekat mora imati odgovarajuće trofazno napajanje i instalaciju dimenzionisanu za izabranu snagu.

Osigurači 32/40/40 A

Aktuelni zvanični BOSCH katalog za tri nivoa snage navodi odgovarajuće zaštitne vrednosti od 32 A, 40 A i 40 A. Odgovarajuća vrednost zavisi od podešenja uređaja na 21, 24 ili 27 kW.

Konačan izbor zaštitnih uređaja ne treba vršiti samo na osnovu jednog podatka iz specifikacije. Električar mora da proveri kompletan dovodni vod, način polaganja kabla, dužinu instalacije, zaštitu i ostale uslove na konkretnom objektu.

Preporučeni presek kabla 4/6/6 mm²

BOSCH za podešavanja od 21, 24 i 27 kW navodi preseke kabla od 4 mm², 6 mm² i 6 mm². Ove vrednosti predstavljaju proizvođačke tehničke podatke za uređaj.

Stvarna izvedba električne instalacije ipak mora biti proverena od strane stručnog lica i usklađena sa uslovima polaganja i lokalnim elektroinstalacionim pravilima.

Fiksna električna veza

TR5001 ESOB koristi fiksni električni priključak. Uređaj nema standardni utikač kojim bi se priključio na postojeću zidnu utičnicu.

Fiksna veza je očekivana kod uređaja maksimalne snage 27 kW i omogućava pravilno povezivanje velikog električnog opterećenja kada je instalacija stručno izvedena.

Kapacitet 11,6 l/min pri 21 kW

Kada je uređaj podešen na nominalnu snagu od 21 kW, BOSCH navodi približno 11,6 l/min pri zagrevanju vode sa 12°C na 38°C bez ograničavanja protoka.

Ovaj podatak predstavlja standardizovani uslov i omogućava poređenje sa drugim varijantama. Ako je ulazna voda hladnija ili korisnik zahteva višu temperaturu, protok koji uređaj može da zagreje do željene vrednosti biće manji.

Kapacitet 13,0 l/min pri 24 kW

Na srednjoj konfiguraciji od 24 kW deklarisani kapacitet povećava se na približno 13,0 l/min pri istim uslovima zagrevanja sa 12°C na 38°C.

Ova konfiguracija može predstavljati kompromis između velikog kapaciteta pripreme vode i zahteva prema električnoj instalaciji.

Kapacitet 14,6 l/min pri 27 kW

Na maksimalnoj snazi od 27 kW TR5001 ESOB može da isporuči približno 14,6 l/min kada se voda zagreva sa 12°C na 38°C bez ograničivača protoka. To je najveći deklarisani kapacitet među TR5001 ESOB modelima 11/13, 15/18/21 i 21/24/27 kW.

Kapacitet od 14,6 l/min omogućava znatno veći nivo komfora od malih protočnih bojlera i čini ovaj model pogodnijim za zahtevnije sanitarne potrebe.

Kapacitet sa ograničenim protokom

Zvanični Bosch katalog za ovu konfiguraciju navodi i vrednosti sa ograničenim protokom od približno 7,6/9,4/9,4 l/min za snage 21/24/27 kW.

Ograničavanje protoka omogućava uređaju da stabilnije ostvaruje veći temperaturni porast kada su zahtevi korisnika za temperaturom vode viši.

Kapacitet pri većem temperaturnom porastu

Bosch tehnička tabela navodi i kapacitet od približno 6,2/7,1/7,9 l/min za 21/24/27 kW u zahtevnijem režimu zagrevanja. Ovaj podatak dodatno pokazuje direktnu povezanost između protoka, snage i temperaturne razlike.

Što je potrebno više podići temperaturu hladne vode, to kroz uređaj mora prolaziti manja količina vode da bi se postigla željena izlazna temperatura.

Minimalni protok 2,5 l/min

Minimalni protok potreban za aktiviranje uređaja iznosi približno 2,5 l/min. Kada protok padne ispod ove vrednosti, elektronika može da prekine zagrevanje jer nema dovoljno vode za predviđeni rad.

Na minimalni protok mogu uticati pritisak vodovodne mreže, stanje filtera, armatura, aeratori i druga ograničenja u instalaciji.

Minimalni pritisak 0,4 bar

Minimalni pritisak potreban za pokretanje uređaja iznosi približno 0,4 bar. Ovaj podatak je naročito važan u objektima sa slabijim vodovodnim pritiskom ili sistemima koji koriste sopstveno snabdevanje vodom.

Maksimalni radni pritisak 10 bar

Zvanična dokumentacija za Tronic 5001 seriju navodi maksimalni dozvoljeni radni pritisak od 10 bar. Vodovodna instalacija mora da obezbedi rad unutar dozvoljenih vrednosti.

Ako je mrežni pritisak previsok ili nestabilan, potrebno je proveriti da li instalacija zahteva regulator pritiska ili druga odgovarajuća zaštitna rešenja.

Hidraulički priključak 1/2″

Za TR5001 ESOB navode se hidraulički priključci veličine 1/2″. Priključivanje hladne i tople vode izvodi se prema originalnoj Bosch montažnoj šemi.

Nakon povezivanja svi spojevi moraju biti provereni na nepropusnost pre priključivanja uređaja na električno napajanje.

Elektronska regulacija

TR5001 koristi elektronsku regulaciju rada. Elektronika prati uslove protoka i upravlja grejnim sistemom tako da se potrebna snaga prilagodi trenutnim zahtevima za toplom vodom.

Ovakav način upravljanja doprinosi stabilnijoj temperaturi vode u odnosu na jednostavnije hidraulički regulisane uređaje. Bosch takođe navodi da elektronska regulacija i senzori temperature i protoka doprinose racionalnijoj potrošnji energije.

Tri grejna elementa

Fontana za tačnu šifru 7736507069 navodi tri grejna elementa. Elektronika upravlja njihovim radom u skladu sa podešenom nominalnom snagom i trenutnom potrebom za zagrevanjem.

Ovakva konstrukcija omogućava korišćenje više nivoa ukupne snage unutar jednog uređaja.

Podešavanje temperature preko okretnog regulatora

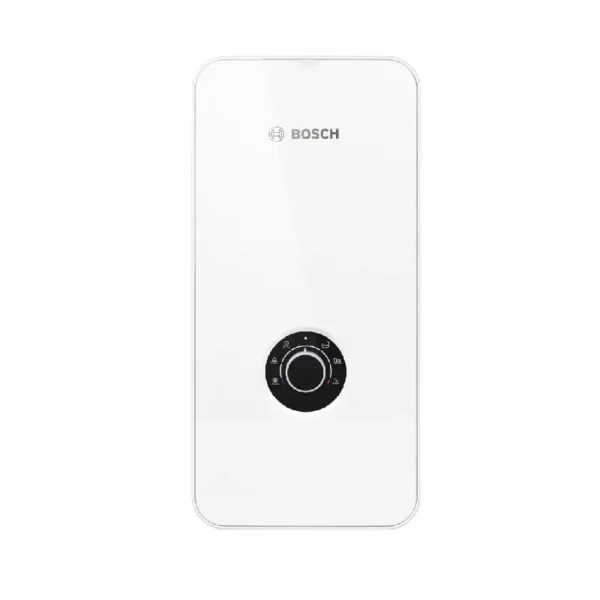

Na prednjoj strani nalazi se okretni regulator koji korisniku omogućava jednostavan izbor odgovarajućeg temperaturnog režima. Kontrole su dopunjene LED indikacijom koja olakšava pregled izabranog podešavanja.

Za svakodnevno upravljanje nije potrebno prolaziti kroz složene menije ili koristiti dodatni zidni regulator.

Šest predefinisanih režima

Fontana i drugi domaći izvori za ovu seriju navode šest unapred definisanih temperaturnih režima. Oni omogućavaju jednostavno prilagođavanje temperature različitim vrstama potrošnje.

U praksi korisnik može izabrati nižu temperaturu za pranje ruku i višu za druge sanitarne potrebe, bez potrebe za neprekidnim ručnim podešavanjem mešanja vode.

Maksimalna temperatura

Postoji razlika između aktuelnih izvora u deklarisanju maksimalne temperature. Najnoviji Bosch katalog za Srbiju u tehničkoj tabeli navodi vrednost od 55°C, dok domaća prodajna dokumentacija za ESOB uređaj navodi maksimalno 60°C.

Zbog toga se pri tehničkom unosu treba osloniti na najnoviji zvanični Bosch katalog i koristiti vrednost 55°C, dok se kod konkretnog uređaja konačni opseg i maksimalno podešavanje proveravaju prema priloženom fabričkom uputstvu.

Automatska detekcija vazdušnih mehurića

TR5001 ESOB ima automatsku detekciju vazdušnih mehurića u vodenom sistemu. Ako se registruju nepovoljni uslovi, grejni sistem se može automatski isključiti radi zaštite od rada bez dovoljne količine vode.

Ova funkcija predstavlja dodatni nivo zaštite grejača, ali ne zamenjuje pravilno punjenje i odzračivanje vodovodnog sistema pre prvog puštanja u rad.

Zaštita od rada bez vode

Detekcija vazduha doprinosi zaštiti grejnih elemenata od rada u uslovima u kojima nema dovoljnog protoka vode. Kod snažnog protočnog uređaja ovo je posebno važna sigurnosna karakteristika zbog velike električne snage grejnog sistema.

CLICKFIX plus montaža

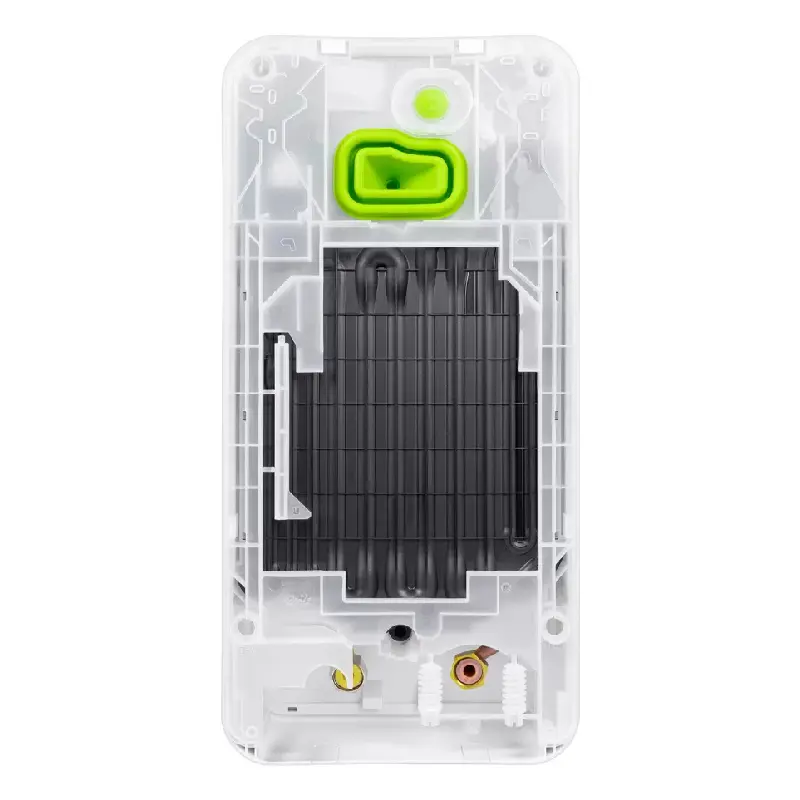

BOSCH TR5001 ESOB koristi CLICKFIX plus sistem namenjen jednostavnijoj i bržoj instalaciji. Fabrički pripremljeni otvori i šablon olakšavaju pravilno pozicioniranje uređaja na zidu.

Sistem može biti naročito praktičan kada se novi Bosch protočni bojler ugrađuje na mesto starijeg uređaja.

Jednostavnija zamena starog bojlera

Tronic 5001 serija razvijena je tako da olakša retrofit montažu, odnosno zamenu postojećeg protočnog bojlera. Konstrukcija zadnje strane uređaja i unapred pripremljene pozicije mogu smanjiti potrebu za dodatnim radovima na zidu.

Ipak, kompatibilnost sa postojećim otvorima i instalacijama treba proveriti na konkretnom mestu montaže.

Električni dovod sa gornje ili donje strane

Električni vod može da se dovede sa gornje ili donje strane kućišta. Priključne kleme mogu se prilagoditi različitim položajima, što olakšava zamenu starog bojlera i prilagođavanje postojećoj električnoj instalaciji.

Solarni režim

Fontana za tačnu šifru 7736507069 navodi solarni mod. Ova funkcionalnost omogućava odgovarajuću upotrebu uređaja u instalacijama u kojima dovodna voda može biti prethodno zagrejana drugim sistemom.

Konkretni temperaturni uslovi i način povezivanja moraju biti usklađeni sa originalnim Bosch uputstvom.

Wi-Fi Ready

BOSCH TR5001 ESOB je pripremljen za opciono Wi-Fi povezivanje. Fontana navodi da svi modeli imaju mogućnost Wi-Fi upravljanja preko Bosch HomeCom Easy aplikacije, dok je za TR5001 potrebno posebno dokupiti odgovarajući komunikacioni modul.

Zbog toga se uređaj pravilno opisuje kao Wi-Fi Ready, a ne kao model koji standardno poseduje ugrađenu Wi-Fi vezu.

Bosch HomeCom Easy aplikacija

Nakon ugradnje kompatibilnog dodatnog modula moguće je koristiti Bosch HomeCom Easy sistem za odgovarajuće funkcije daljinskog upravljanja. Modul predstavlja dodatnu opremu i nije isto što i standardno integrisana Wi-Fi funkcija.

Energetski razred A

BOSCH TR5001 ESOB sa šifrom 7736507069 pripada energetskom razredu A za pripremu sanitarne tople vode. Ovaj podatak potvrđen je u zvaničnom Bosch katalogu.

Protočni princip rada eliminiše potrebu za stalnim održavanjem velikog rezervoara vode na visokoj temperaturi, pa se električna energija koristi prvenstveno kada postoji stvarna potrošnja.

Profil opterećenja S

Deklarisani profil opterećenja ovog modela je S. To je isti profil koji Bosch navodi za varijantu 15/18/21 kW, dok slabija varijanta 11/13 kW pripada profilu XS.

Energetska efikasnost 39%

Energetska efikasnost pripreme tople vode iznosi 39% prema standardizovanom ErP postupku. Ovaj podatak koristi se za objektivnije poređenje sa drugim uređajima iste kategorije.

Godišnja potrošnja 476 kWh

BOSCH za standardizovani profil S navodi godišnju potrošnju električne energije od približno 476 kWh.

Realna potrošnja u domaćinstvu zavisi od broja korisnika, količine tople vode, izabrane temperature, snage na koju je uređaj podešen i temperature hladne vode.

Nivo zvučne snage 15 dB

Zvanična Bosch specifikacija navodi nivo zvučne snage od samo 15 dB. Protočni bojler nema ventilator ili kompresor, pa je njegov rad veoma tih.

IP25 stepen zaštite

TR5001 ESOB poseduje IP25 stepen zaštite. Ova vrednost potvrđena je i u Bosch katalogu i u domaćoj prodajnoj dokumentaciji.

IP25 ne znači da uređaj može biti proizvoljno postavljen u bilo kojoj zoni kupatila. Položaj mora biti u skladu sa Bosch uputstvom i važećim elektroinstalacionim pravilima.

Klasa električne zaštite I

Uređaj pripada klasi električne zaštite I, zbog čega zaštitni provodnik i pravilno uzemljenje predstavljaju obavezan deo instalacije.

Kompaktno kućište

I pored maksimalne snage od čak 27 kW, uređaj ima veoma kompaktno kućište. Mala dubina omogućava da se lako postavi uz zid i da ne zauzima prostor kao klasični akumulacioni bojler velikog kapaciteta.

Zvanične dimenzije 48,4×23,6×10,6 cm

Aktuelni zvanični BOSCH katalog navodi sledeće dimenzije:

• Visina: 48,4 cm
• Širina: 23,6 cm
• Dubina: 10,6 cm

Fontana i pojedini domaći prodavci navode visinu od 43,4 cm, ali pošto zvanični Bosch katalog za tačnu šifru 7736507069 navodi 484 mm, za tehnički unos prednost ima proizvođačka vrednost od 48,4 cm.

Dubina samo 10,6 cm

Dubina kućišta iznosi svega 10,6 cm. To uređaj čini veoma pogodnim za kupatila u kojima je bitno sačuvati korisni prostor.

Masa 3,32 kg

Zvanična neto masa uređaja iznosi približno 3,32 kg. Fontana vrednost zaokružuje na 3,3 kg, što je praktično isti podatak.

Odsustvo akumulacionog rezervoara znači da masa uređaja ne raste za desetine ili stotine kilograma nakon puštanja u rad.

Vertikalna zidna montaža

TR5001 ESOB namenjen je vertikalnom postavljanju na zid. Pre montaže potrebno je proveriti položaj vodovodnih priključaka, električnog dovoda i ostaviti potreban prostor za pristup uređaju.

Primena za tuširanje

Sa maksimalnim kapacitetom od približno 14,6 l/min pri zagrevanju sa 12°C na 38°C, model pruža dovoljan kapacitet za komfornije tuširanje u odgovarajućim uslovima.

Stvarni protok na tušu zavisi od temperature ulazne vode, podešene izlazne temperature i hidrauličkih karakteristika instalacije.

Primena za kupatilo

Velika snaga omogućava da TR5001 ESOB bude pogodan za zahtevniju kupatilsku upotrebu. Pored tuša, može da snabdeva odgovarajuće lavaboe i druga potrošačka mesta, u skladu sa ukupnim zahtevom za protokom.

Primena za kuhinju

Uređaj može da obezbedi toplu vodu i za kuhinjske potrebe. Zbog mnogo veće snage od malog kuhinjskog protočnog bojlera pruža znatno veći raspoloživi protok.

Više potrošačkih mesta

Visoka snaga od maksimalno 27 kW omogućava razmatranje uređaja i za sisteme u kojima postoji više odgovarajućih potrošačkih mesta. Ipak, ako se više slavina koristi istovremeno, njihov zajednički protok ne sme da premaši kapacitet pri željenoj temperaturi ako se očekuje stabilan komfor.

Punjenje i odzračivanje pre uključivanja

Pre priključivanja grejača na električno napajanje kroz uređaj mora pravilno da se propusti voda kako bi se uklonio vazduh iz sistema. Potrebno je ostvariti stabilan protok i proveriti da nema vazdušnih džepova.

Tek nakon pravilnog odzračivanja i kontrole vodovodne instalacije uređaj treba pustiti u električni rad.

Provera nepropusnosti

Nakon montaže potrebno je proveriti sve spojeve hladne i tople vode. Svako nekontrolisano curenje mora biti otklonjeno pre električnog uključivanja.

Održavanje

Pošto nema akumulacioni rezervoar, održavanje TR5001 ESOB uređaja razlikuje se od klasičnog bojlera. Nema velikog emajliranog kazana ni magnezijumske anode koju je potrebno periodično kontrolisati.

Servis se prvenstveno odnosi na proveru protoka, filtera, grejnog sistema, vodovodnih priključaka, elektronske regulacije i električnih spojeva.

Otpornost na stvaranje kamenca

Protočni princip rada znači da se voda ne zadržava dugo unutar velikog rezervoara. Bosch upravo odsustvo dugotrajnog zadržavanja vode navodi kao jednu od prednosti kada je u pitanju smanjenje taloženja kamenca u odnosu na klasičan akumulacioni sistem.

To ne znači da je uređaj potpuno imun na naslage. Tvrdoća vode i dalje može uticati na hidrauličke i grejne komponente tokom dugotrajne upotrebe.

Garancija

Garantni uslovi zavise od domaćeg prodavca i dokumentacije koja se isporučuje uz konkretan uređaj. Prilikom ostvarivanja prava posebno je važno poštovati zahteve za stručnu montažu, pravilno električno povezivanje i puštanje uređaja u rad.

Zemlja porekla

Za šifru 7736507069 postoje neusaglašeni podaci domaćih prodajnih izvora. Fontana u deklaraciji navodi Nemačku, dok drugi domaći specijalizovani prodavac za istu Bosch šifru navodi Portugaliju. Pošto su podaci međusobno kontradiktorni, zemlju fizičke proizvodnje nije pouzdano određivati samo na osnovu ovih prodajnih deklaracija. Najsigurnije je proveriti deklaraciju na konkretnom primerku proizvoda pre unosa zemlje porekla u webshop.

Snažan protočni bojler za zahtevnije potrebe

BOSCH TR5001 ESOB protočni bojler 21/24/27 kW predstavlja snažno i fleksibilno rešenje za trenutnu pripremu sanitarne tople vode. Tri podesive snage, maksimalni protok do približno 14,6 l/min u definisanim uslovima, elektronska regulacija, energetski razred A, Wi-Fi Ready mogućnost, solarni režim, CLICKFIX plus sistem, automatska detekcija vazduha i kompaktno kućište dubine svega 10,6 cm čine ga pogodnim za zahtevnije kuhinjske i kupatilske instalacije.
