Opis

Opis proizvoda

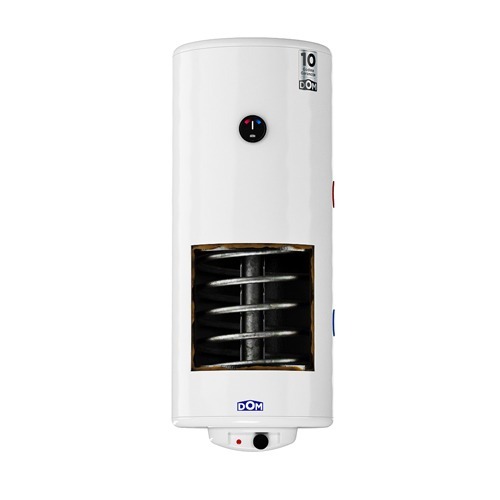

DOM PANČEVO DOM 120TG bojler sa izmenjivačem 120 l (DOM120-I) je kombinovani električni akumulacioni bojler sa prohromskim kazanom i ugrađenim spiralnim izmenjivačem toplote. Konstrukcija omogućava zagrevanje sanitarne vode klasičnim električnim grejačem snage 2 kW, ali i korišćenjem toplote iz odgovarajućeg spoljnog grejnog sistema preko izmenjivača. Zapremina od 120 l predstavlja najveću varijantu u ovoj DOM TG grupi i namenjena je sistemima kojima je potrebna velika akumulacija tople vode uz mogućnost kombinovanja različitih izvora energije.

Osnovu uređaja čini kazan izrađen od nerđajućeg čelika, odnosno prohroma, dok je i sam toplovodni izmenjivač izrađen od prohromske cevi. Električni deo omogućava potpuno samostalno zagrevanje vode i kada spoljni izvor toplote nije aktivan, dok izmenjivač omogućava da se energija iz kotlovskog, solarnog ili drugog odgovarajućeg toplovodnog sistema prenese na sanitarnu vodu bez mešanja dva kruga. Ovakav koncept omogućava fleksibilnije korišćenje bojlera tokom različitih delova godine.

Zapremina 120 l

Kazan ima nazivnu zapreminu od 120 l. Velika akumulacija posebno je značajna u objektima u kojima se topla voda koristi u većim količinama ili na više potrošačkih mesta. U rezervoaru se unapred priprema određena količina zagrejane vode, pa uređaj ne zavisi od trenutnog protoka na isti način kao protočni bojler.

Fabrički podatak za ovu zapreminu navodi približno 200 l izmešane vode na 40 °C u referentnim uslovima. Količina mešane vode može biti veća od nominalnih 120 l zato što se voda koja je u kazanu zagrejana na višu temperaturu na potrošačkom mestu kombinuje sa hladnom vodom. Stvarna raspoloživa količina zavisi od ulazne temperature hladne vode, temperature u bojleru i odnosa mešanja.

Prohromski kazan

Unutrašnji kazan izrađen je od nerđajućeg čelika, odnosno inoxa ili prohroma. Ovaj materijal namenjen je dugotrajnom kontaktu sa sanitarnom vodom i predstavlja jednu od glavnih konstrukcionih karakteristika DOM serije.

Prohromski kazan i toplovodni izmenjivač čine funkcionalnu celinu u kojoj se sanitarna voda nalazi unutar glavnog rezervoara, dok kroz spiralni izmenjivač protiče voda spoljnog grejnog kruga. Dva medijuma se ne mešaju, već se toplota prenosi kroz zid prohromske cevi.

Jedan spiralni izmenjivač toplote

Model ima jedan ugrađeni izmenjivač toplote. Površina izmenjivača iznosi 0,45 m², što je najveća površina među ovim DOM TG modelima od 50, 80, 100 i 120 l.

Veća površina omogućava kontakt sa većom površinom vode u rezervoaru i predstavlja važan parametar pri prenosu toplote iz spoljnog grejnog sistema. Učinak ipak ne zavisi samo od površine, već i od temperature i protoka grejnog medijuma.

Snaga toplotnog izmenjivača 9,4 kW

Za izmenjivač se navodi snaga od 9,4 kW pri ulaznoj temperaturi grejnog medijuma od 85 °C. Ovaj uslov je veoma važan, jer 9,4 kW nije univerzalna snaga izmenjivača pri svakoj temperaturi sistema.

Ako je voda koja ulazi u izmenjivač hladnija od 85 °C, raspoloživi toplotni učinak će se promeniti. Stvarni rezultat zavisi i od temperature sanitarne vode u kazanu, protoka kroz izmenjivač i temperaturne razlike između dva sistema.

Mogućnost povezivanja na kotlovski sistem

Spiralni izmenjivač omogućava korišćenje toplote iz odgovarajućeg kotlovskog sistema. Tokom grejne sezone sanitarna voda može se zagrevati istim izvorom energije koji se koristi za grejanje objekta, pod uslovom da je instalacija pravilno projektovana.

Na taj način električni grejač ne mora biti jedini izvor energije. Električno zagrevanje ostaje dostupno kao zaseban način rada kada kotlovski sistem nije aktivan.

Mogućnost povezivanja sa solarnim sistemom

Izmenjivač se može koristiti i kao deo odgovarajućeg solarnog termičkog sistema. U takvoj instalaciji toplota prikupljena solarnim kolektorima može se kroz zaseban krug preneti do izmenjivača u bojleru i zatim na sanitarnu vodu.

Način povezivanja, regulacija, pumpa, ekspanziona posuda i ostali elementi solarnog sistema nisu deo same osnovne funkcije bojlera i treba ih dimenzionisati prema konkretnom projektu.

Električni grejač 2 kW

Pored izmenjivača, uređaj poseduje električni grejač nazivne snage 2 kW. Zahvaljujući njemu bojler može da priprema toplu vodu nezavisno od rada spoljnog izvora toplote.

Snaga od 2 kW odnosi se isključivo na električni grejač. Ne treba je sabirati sa deklarisanih 9,4 kW izmenjivača i predstavljati kao jednu kontinuiranu električnu snagu uređaja, jer su u pitanju dva različita načina prenosa energije.

Napon 230 V

Električni grejač je predviđen za napajanje od 230 V. Električni priključak, zaštita i uzemljenje treba da budu pravilno izvedeni u skladu sa tehničkim zahtevima i uslovima prostorije u kojoj se bojler montira.

Radni pritisak 8 bar

Aktuelna zbirna tehnička tabela proizvođača za DOM TG porodicu navodi radni pritisak od 0,8 MPa, odnosno 8 bar. To je vrednost koju treba koristiti za aktuelni tehnički unos proizvoda.

Bojler je zatvorenog tipa i radi u vodovodnoj instalaciji pod pritiskom. Odgovarajući sigurnosni elementi predstavljaju obavezan deo pravilno izvedenog sistema.

Zagrevanje 15–74 °C za 275 min

Za električno zagrevanje kompletne količine vode od 15 °C do 74 °C aktuelna fabrička tabela navodi približno 275 min. To je oko četiri sata i 35 minuta za puni referentni ciklus.

U svakodnevnom radu bojler obično ne polazi svaki put od potpuno hladnih 15 °C. Kada se potroši samo deo vode, u rezervoaru ostaje određena količina sa povišenom temperaturom, pa stvarno vreme dogrevanja može biti kraće.

Toplotna izolacija

Rezervoar je termički izolovan kako bi se ograničili gubici toplote prema prostoriji. Kod bojlera zapremine 120 l ovo je posebno važno, jer se u velikoj količini vode skladišti značajna količina toplotne energije.

Dobra izolacija omogućava da se voda sporije hladi u periodu kada nema potrošnje i smanjuje potrebu za čestim električnim dogrevanjem.

Vertikalna zidna montaža

DOM 120TG je namenjen vertikalnoj montaži na zid. Zbog zapremine i ukupne mase napunjenog uređaja, zid i montažni elementi moraju imati odgovarajuću nosivost.

Prazan bojler ima masu približno 30 kg. Nakon punjenja sa 120 l vode ukupno statičko opterećenje postaje znatno veće, zbog čega pravilno pričvršćivanje predstavlja važan deo instalacije.

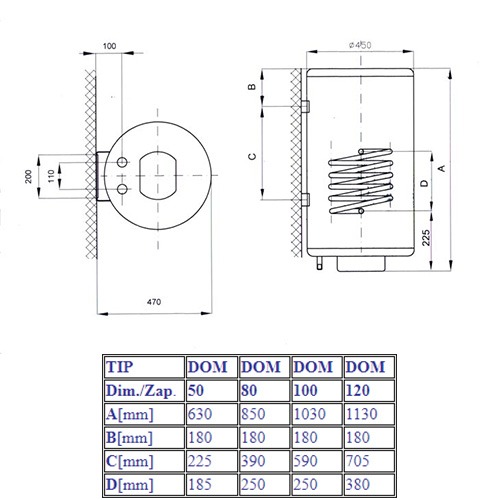

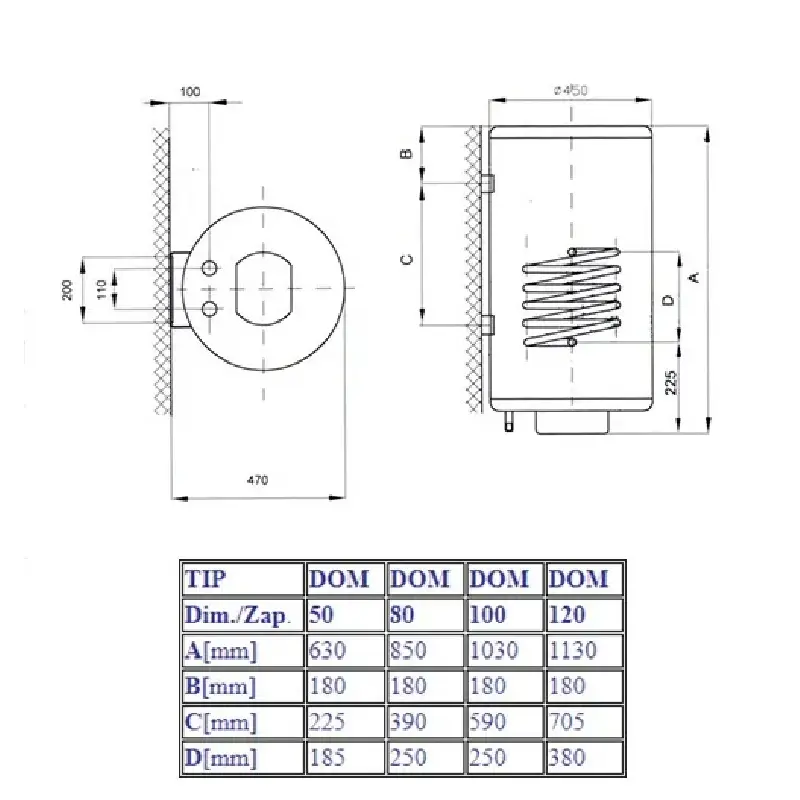

Dimenzije 113 × 45 × 47 cm

Deklarisane spoljne mere odgovaraju približno 113 cm visine, 45 cm širine i 47 cm dubine. Pre kupovine treba proveriti raspoloživu visinu zida, prostor za priključke i mogućnost servisnog pristupa.

Velika zapremina ne utiče samo na visinu uređaja, već i na zahtev prema nosivosti podloge i zidu na koji se montira.

Bela završna obrada

Spoljno kućište izvedeno je u beloj boji. Neutralna završna obrada omogućava jednostavno uklapanje sa standardnim sanitarnim elementima i kupatilskim nameštajem.

Mehanički koncept rada

Ovaj bojler ne koristi Wi-Fi, aplikaciju ili drugi oblik mrežnog upravljanja. Funkcionisanje je zasnovano na klasičnom električnom i hidrauličkom sklopu, dok način korišćenja izmenjivača zavisi od regulacije spoljnog sistema.

Smart funkcije

Pošto nema ugrađenu Wi-Fi vezu niti mobilnu aplikaciju, Smart atribut proizvoda vodi se kao Ne.

Zemlja porekla

DOM TG seriju proizvodi Inox Prerada u Srbiji, pa je zemlja porekla Srbija.

Održavanje i servis

Električni grejač, termostat, sigurnosni elementi, vodovodni priključci i priključci izmenjivača treba da ostanu dostupni za pregled i servis. Kod kombinovanog bojlera posebno je važno da električni i toplovodni deo budu pravilno povezani i da spoljašnji sistem ne prelazi dozvoljene radne parametre.

Intervencije na električnom delu i izmenjivačkom krugu treba da obavlja stručno lice. Pravilna instalacija doprinosi pouzdanom radu i sprečava probleme koji mogu nastati zbog nepravilnog hidrauličkog povezivanja.

Kombinovani bojler velike zapremine

DOM PANČEVO DOM 120TG bojler sa izmenjivačem 120 l kombinuje veliku akumulaciju sanitarne vode, prohromski kazan, električni grejač od 2 kW i spiralni izmenjivač površine 0,45 m². Mogućnost korišćenja električne energije, kotlovskog sistema ili odgovarajućeg solarnog sistema čini ga fleksibilnijim od standardnog električnog bojlera bez izmenjivača. Deklarisana snaga izmenjivača od 9,4 kW odnosi se na definisan režim sa ulaznom temperaturom od 85 °C, dok aktuelni fabrički podaci navode radni pritisak 8 bar i približno 275 min za električno zagrevanje od 15 °C do 74 °C. Vertikalna zidna konstrukcija i zapremina od 120 l čine ovaj model namenjenim sistemima u kojima je potrebna velika rezerva tople vode i mogućnost povezivanja na dodatni izvor energije.
