Opis

Opis proizvoda

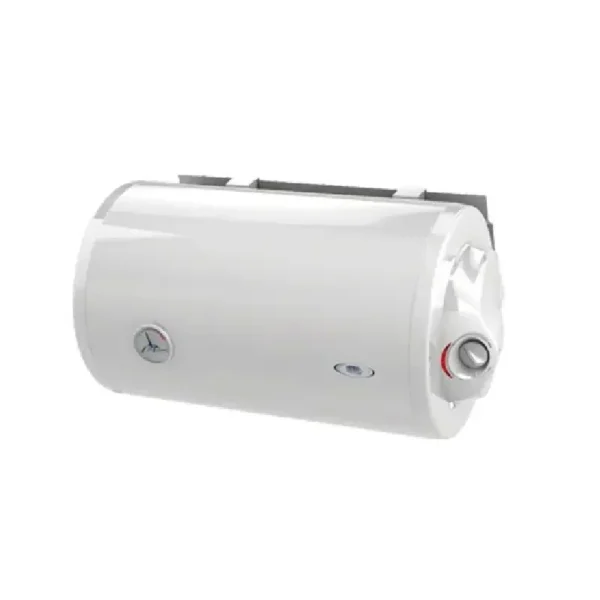

ELIT XX Talas horizontalni bojler 120 l je električni akumulacioni bojler sa INOX kazanom, namenjen horizontalnoj montaži. Model XX120H pripada TALAS H programu i konstruisan je za prostore u kojima horizontalno postavljanje omogućava bolje korišćenje raspoloživog prostora. Električni grejač snage 2 kW radi na 230 V ~ 50 Hz, dok deklarisani radni pritisak iznosi 0,6 MPa, odnosno 6 bar.

Zapremina od 120 l

Nominalna zapremina kazana iznosi 120 l. Voda se unutar kazana zagreva električnim grejačem i čuva do potrošnje. Kada se koristi topla voda, sistem se dopunjava hladnom vodom, pa termostat ponovo aktivira grejač u zavisnosti od temperature u rezervoaru.

Zapremina od 120 l predstavlja fizičku količinu vode koju kazan može da primi. Stvarna količina upotrebljive vode određene temperature zavisi od početne temperature, podešavanja termostata i mešanja sa hladnom vodom.

Horizontalna montaža

Horizontalna konstrukcija omogućava postavljanje na zid, plafon ili odgovarajuću podnu konstrukciju u skladu sa fabričkim predviđenim načinom montaže. Proizvođač za TALAS H sistem navodi i poseban metalni nosač, odnosno šinu, koja omogućava postavljanje uređaja blizu plafona.

Horizontalni bojleri mogu biti izvedeni sa priključnim cevima za vodu sa leve ili desne strane, odnosno na sredini prema dole, u zavisnosti od konkretne varijante. Električni grejač i termostatska regulacija takođe mogu biti postavljeni sa odgovarajuće strane. Prilikom montaže zato treba proveriti stvarnu orijentaciju konkretnog uređaja.

INOX kazan

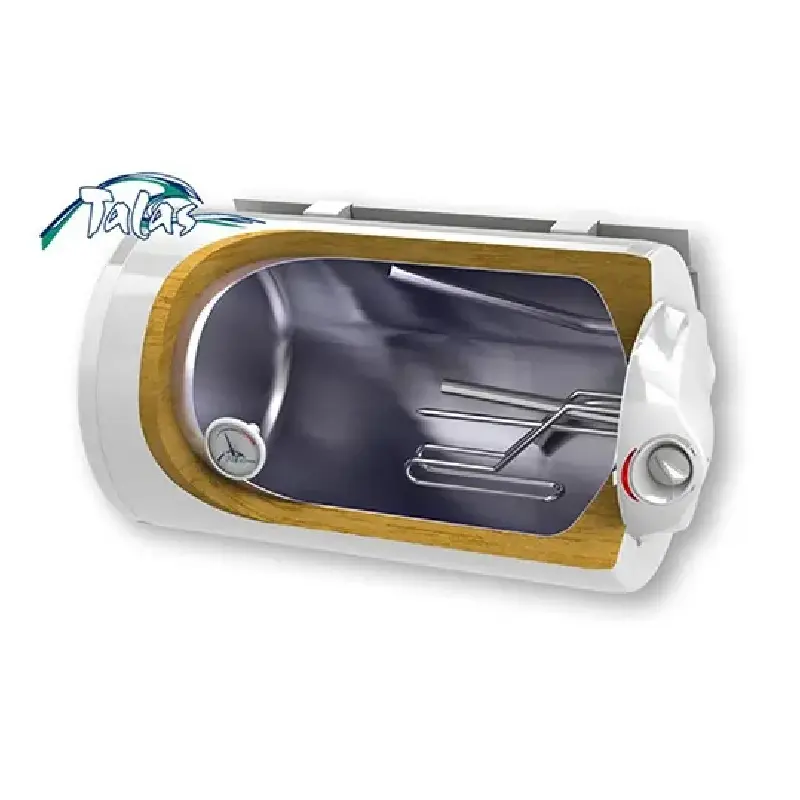

Unutrašnji kazan izrađen je od INOX nerđajućeg čelika. Materijal je odabran zbog otpornosti na koroziju i pogodnosti za kontakt sa sanitarnom vodom. Kazan je centralni deo akumulacionog bojlera, jer se u njemu voda zagreva i skladišti između ciklusa korišćenja.

Ugrađena magnezijumska zaštitna anoda dodatno štiti kazan od korozije. Anoda je potrošni element i treba je povremeno pregledati i po potrebi zameniti. Njena funkcija nije uklanjanje ili sprečavanje kamenca.

Električni grejač 2 kW

Grejač ima deklarisanu snagu od 2 kW. Napajanje je 230 V ~ 50 Hz, dok deklarisana struja iznosi 8,7 A. Priključak bojlera treba izvesti preko odgovarajuće električne instalacije sa pravilnim uzemljenjem i zaštitom.

Grejač radi pod kontrolom regulacionog termostata, koji prekida napajanje kada voda dostigne zadatu temperaturu. Zaštitni termostat predstavlja dodatni sigurnosni nivo u slučaju nepravilnosti regulacionog sistema.

Vreme zagrevanja

Za XX120H deklarisano vreme zagrevanja vode od 10 do 75 °C iznosi približno 274 min. Ova vrednost predstavlja fabrički podatak za definisane uslove. Stvarno trajanje zagrevanja može zavisiti od početne temperature vode, napona električne mreže i temperature okruženja.

Maksimalna temperatura

Najviša deklarisana temperatura iznosi 85 °C. Regulacioni termostat omogućava kontrolu radne temperature, dok zaštitni termostat štiti uređaj od neželjenog pregrevanja.

Radni pritisak

Radni pritisak bojlera je 0,6 MPa, odnosno 6 bar. Sigurnosni ventil od 9 bar predstavlja deo zaštitnog sistema. Tokom zagrevanja dolazi do termičkog širenja vode i povećanja pritiska, pa ventil omogućava bezbedno rasterećenje sistema kada je potrebno.

Sigurnosni ventil ne treba zatvarati ili odvajati od bojlera zapornim elementima koji bi onemogućili njegovu funkciju. Povremeno kapanje tokom zagrevanja može biti posledica normalnog širenja vode.

Dimenzije

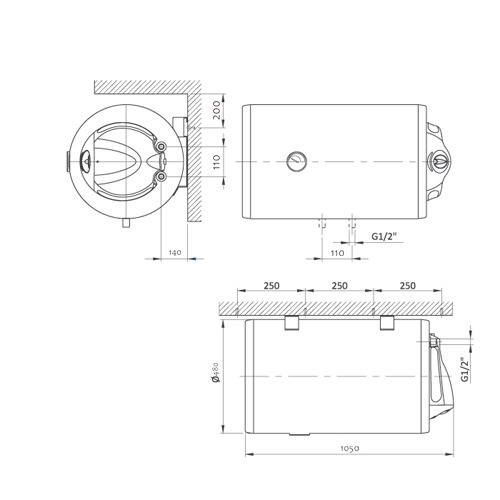

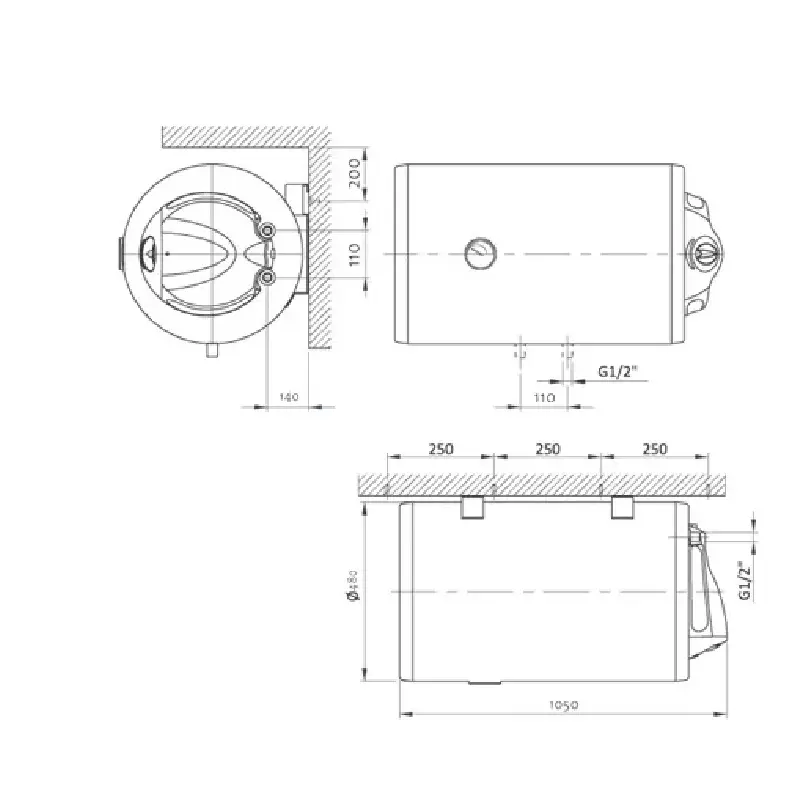

Fabrička priključna mera A za XX120H iznosi približno 1.050 mm, dok je prečnik uređaja 480 mm. Ove mere treba koristiti zajedno sa tehničkim crtežom, jer nisu sve priključne kote isto što i ukupne spoljašnje dimenzije.

Pre ugradnje treba obezbediti prostor za sam uređaj, nosač, cevi, električni priključak i servisiranje. Posebno je važno uzeti u obzir masu vode nakon punjenja, jer 120 l vode predstavlja značajno dodatno opterećenje montažne konstrukcije.

Poliuretanska izolacija

Aktuelna fabrička dokumentacija navodi poliuretansku izolaciju. Ona se nalazi između unutrašnjeg kazana i spoljnog kućišta i smanjuje gubitke toplote prema okolini. Nakon što grejač dostigne zadatu temperaturu i termostat ga isključi, izolacija usporava hlađenje vode.

IP24 zaštita

Model ima deklarisan stepen zaštite IP24. Pri montaži treba poštovati propise vezane za električne uređaje u kupatilima i drugim prostorima sa povećanom vlagom, bez obzira na deklarisani stepen zaštite.

Održavanje

Redovan servis obuhvata pregled grejača, termostata, sigurnosnog ventila, zaštitne anode i vodovodnih spojeva. U zavisnosti od tvrdoće vode, tokom vremena mogu se formirati naslage kamenca na grejaču. Njihovo uklanjanje treba izvršiti prilikom odgovarajućeg servisnog intervala.

Bojler pre servisiranja mora biti isključen iz električne mreže i ispražnjen. Zbog horizontalne konstrukcije treba posebno voditi računa o pravilnom pražnjenju i servisnom pristupu električnom delu.

Primena i montažna fleksibilnost

ELIT XX Talas horizontalni bojler 120 l namenjen je situacijama u kojima je horizontalni položaj pogodniji od vertikalnog. TALAS H konstrukcija omogućava više mogućih pozicija priključaka, ali se stvarna konfiguracija konkretne jedinice mora proveriti pre ugradnje.

Kombinacija zapremine 120 l, INOX kazana, grejača 2 kW, radnog pritiska 0,6 MPa, maksimalne temperature 85 °C i termostatske regulacije predstavlja osnovu tehničke funkcionalnosti modela. Pravilna montaža na nosivu konstrukciju i stručno električno i vodovodno povezivanje uslov su za bezbedan rad.
