Opis

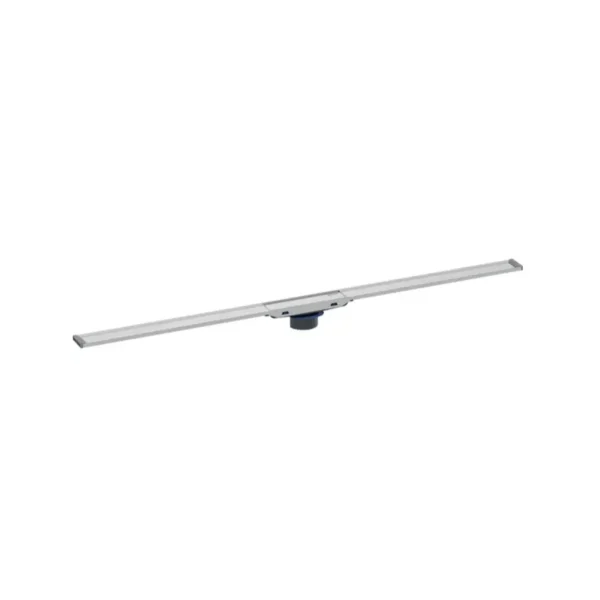

Geberit CleanLine20 tuš kanal 30–130 cm inox 154.451.KS.1

Podesivi tuš kanal za tuš prostor u ravni sa podom

Geberit CleanLine20 154.451.KS.1 je završni tuš kanal namenjen za odvodnjavanje walk-in tuševa i drugih tuš prostora bez klasične izdignute tuš kade. Kanal se postavlja u ravni sa završnom podnom oblogom i povezuje sa odgovarajućim Geberit CleanLine ugradnim setom koji sadrži sifon, odvodni priključak i elemente za povezivanje sa hidroizolacijom.

Artikal se isporučuje u maksimalnoj dužini od 130 cm, ali se tokom montaže može skratiti do minimalne dužine od 30 cm. Ovakva konstrukcija omogućava da se jedan proizvod precizno prilagodi različitim širinama tuš prostora.

Geberit CleanLine20 može se postaviti neposredno uz zid ili unutar tuš površine. Pogodan je za podne pločice debljine od 8 do 35 mm, ugradnju u tanak sloj maltera i povezivanje sa kompozitnim hidroizolacionim sistemom.

Šifra artikla 154.451.KS.1

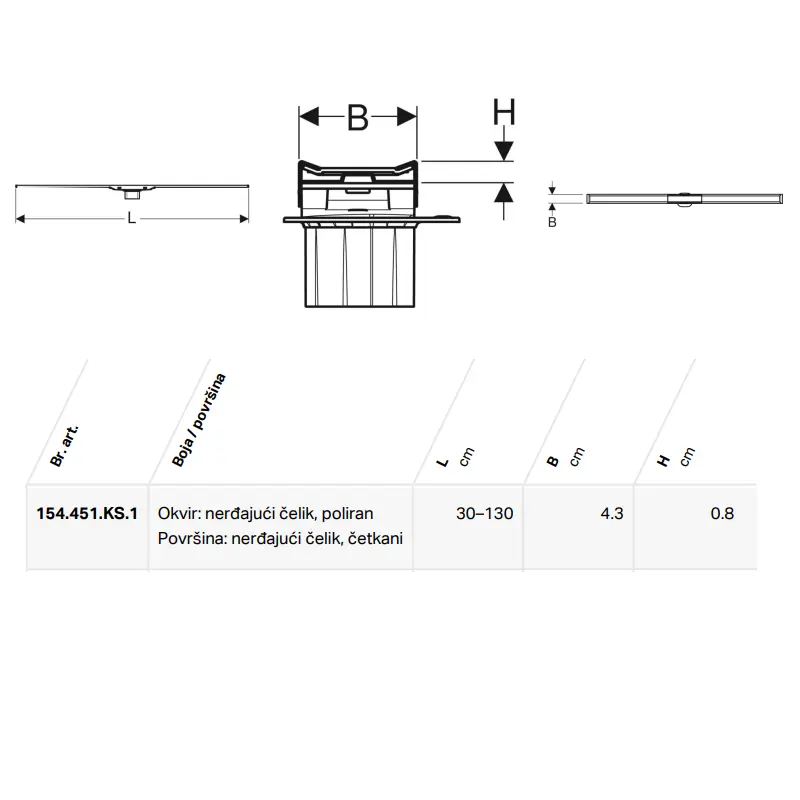

Ovaj opis odnosi se na artikal sa sledećim osnovnim podacima:

• Proizvođač: Geberit
• Serija: CleanLine20
• Šifra artikla: 154.451.KS.1
• Dužina: podesiva od 30 do 130 cm
• Okvir: polirani nerđajući čelik
• Površina: četkani nerđajući čelik
• Materijal: CrNiMo čelik 1.4404
• Klasa opterećenja: K3
• Ugradni set: poručuje se zasebno

U istoj seriji postoje i druge fabričke dužine, dok se šifra 154.451.KS.1 odnosi na varijantu koja se može prilagoditi u rasponu od 30 do 130 cm.

Dužina podesiva od 30 do 130 cm

Jedna od glavnih karakteristika CleanLine20 kanala jeste mogućnost skraćivanja. Proizvod se isporučuje sa maksimalnom dužinom od 130 cm, a može se prilagoditi sve do 30 cm.

Ova mogućnost olakšava uklapanje kanala sa:

• širinom tuš prostora
• položajem zida
• staklenom tuš pregradom
• formatom podnih pločica
• rasporedom fuga
• položajem ugradnog seta
• pravcem pada poda
• projektnom merom tuš zone

Skraćivanje treba izvesti precizno, odgovarajućim alatom za nerđajući čelik. Nakon sečenja potrebno je pravilno obraditi ivice i postaviti završne kape koje se dobijaju u kompletu.

Kanal se ne može produžiti preko fabričke maksimalne dužine od 130 cm. Kada je potreban duži odvodni sistem, potrebno je izabrati odgovarajući duži artikal ili koristiti sistemsko rešenje predviđeno od strane proizvođača.

CleanLine20 dizajn

CleanLine20 ima linearnu konstrukciju sa tankim poliranim okvirom i širom četkanom površinom od nerđajućeg čelika. Kombinacija dve završne obrade jasno definiše ivice kanala, dok centralni četkani deo smanjuje naglašavanje tragova svakodnevnog korišćenja.

CleanLine20 može se kombinovati sa:

• hromiranim slavinama
• inox slavinama
• tuš ružama
• usponskim tuševima
• tuš ručicama
• profilima tuš kabine
• kupatilskom galanterijom
• metalnim policama
• završnim profilima za pločice

Linearna konstrukcija odgovara kupatilima sa standardnim i velikim formatima podne keramike.

CrNiMo nerđajući čelik 1.4404

Geberit CleanLine20 izrađen je od CrNiMo nerđajućeg čelika kvaliteta 1.4404 prema standardu EN 10088. Ovaj materijal prilagođen je primeni u vlažnim sanitarnim prostorima i redovnom kontaktu sa vodom.

CrNiMo čelik doprinosi:

• otpornosti na vlagu
• stabilnosti završnog elementa
• jednostavnom održavanju
• higijenskoj površini
• preciznom oblikovanju
• dugotrajnoj primeni uz pravilno čišćenje
• uklapanju sa metalnom opremom u kupatilu

Metalna površina ipak zahteva redovno održavanje radi uklanjanja kamenca, sapunice i tragova osušene vode.

Polirani okvir i četkana površina

Kod artikla 154.451.KS.1 okvir je izrađen od poliranog nerđajućeg čelika, dok je glavna površina kanala četkana.

Polirani okvir:

• naglašava konturu kanala
• formira preciznu završnu ivicu
• povezuje kanal sa hromiranim detaljima
• omogućava uredan spoj sa pločicama

Četkana centralna površina:

• daje ujednačen inox izgled
• lakše se uklapa sa savremenom opremom
• manje ističe sitne tragove korišćenja od potpuno polirane površine
• jednostavno se čisti mekom krpom

Ugradnja uz zid

Geberit CleanLine20 može se postaviti neposredno uz zid tuš prostora. Kod ove vrste montaže pod se najčešće izvodi sa padom u jednom pravcu prema kanalu.

Ugradnja uz zid olakšava:

• korišćenje velikih formata pločica
• formiranje jednostranog pada
• smanjenje broja dijagonalnih rezova
• pozicioniranje odvoda van centralne zone stajanja
• povezivanje sa staklenom tuš pregradom
• jednostavniji raspored fuga

Posebnu pažnju treba posvetiti spoju zida, poda, kanala i hidroizolacionog sistema.

Ugradnja unutar tuš prostora

CleanLine20 se može postaviti i unutar površine za tuširanje. U tom slučaju pad poda treba formirati prema kanalu sa jedne ili više strana, u zavisnosti od njegovog položaja.

Prilikom planiranja potrebno je uskladiti:

• položaj kanala
• položaj ugradnog seta
• format podnih pločica
• raspored fuga
• pravac pada poda
• položaj staklene pregrade
• završnu visinu kanala
• mogućnost uklanjanja radi čišćenja

Kanal mora ostati pristupačan nakon završetka svih keramičarskih radova.

Za podne pločice debljine od 8 do 35 mm

Geberit CleanLine20 pogodan je za podne pločice debljine od 8 do 35 mm. Ovaj raspon omogućava primenu sa različitim vrstama keramike, porcelanskih pločica i određenim debljim završnim oblogama.

Prilikom podešavanja potrebno je uračunati:

• debljinu pločice
• debljinu lepka
• hidroizolacioni sloj
• završni nivo kanala
• nivo okolne keramike
• potreban pad poda

Završna površina kanala treba da bude pravilno poravnata sa okolnim pločicama kako bi voda nesmetano ulazila u odvod.

Podešavanje po visini

CleanLine20 omogućava podešavanje završnog položaja po visini. Ova mogućnost koristi se za prilagođavanje različitim debljinama keramike, lepka i završne podne konstrukcije.

Podešavanje po visini omogućava:

• poravnanje sa podnim pločicama
• prilagođavanje debljini keramike
• korekciju pre završnog vezivanja lepka
• pravilno naleganje ulivnog priključka
• sprečavanje previsokog ili predubokog položaja kanala

Podešavanje treba završiti pre fugovanja i završetka keramičarskih radova.

Podešavanje nagiba i visinske razlike

Pored visine, Geberit CleanLine20 može se centrirati prema nagibu i visinskoj razlici. Time se kanal precizno usklađuje sa padom podne površine.

Ovo podešavanje doprinosi:

• ravnomernom dotoku vode
• poravnanju sa okolnim pločicama
• pravilnom položaju duž cele dužine
• smanjenju visinskih prelaza
• urednoj završnoj obradi
• sprečavanju zadržavanja vode uz ivice

Kod dužine do 130 cm potrebno je posebno proveriti nivelaciju i položaj na oba kraja kanala.

Ugradnja u tanak sloj maltera

CleanLine20 je namenjen za ugradnju u tanak sloj maltera, odnosno u zonu završne keramike i lepka. Skriveni sifonski i odvodni deo nalazi se u zasebnom Geberit ugradnom setu ispod nivoa poda.

Tokom montaže potrebno je uskladiti:

• položaj ulivnog priključka
• završnu dužinu kanala
• debljinu pločica
• sloj lepka
• visinu prstena za poravnanje
• pravac pada poda
• završnu kotu kanala

Kanal i ugradni set moraju biti međusobno pravilno povezani pre završnog postavljanja keramike.

Odvod vode iznad hidroizolacionog sloja

Kod CleanLine sistema voda se odvodi iznad kompozitnog premaza za zaptivanje. Ugradni set sadrži predmontiranu zaptivnu pločicu koja povezuje odvod sa hidroizolacionim sistemom poda.

Hidroizolacija treba da obuhvati:

• zonu oko ugradnog seta
• spoj kanala i estriha
• celu površinu tuš prostora
• spoj zida i poda
• unutrašnje uglove
• prodore instalacija
• zonu ispod podnih pločica
• spojeve uz staklenu pregradu

CleanLine kanal ne zamenjuje kompletan hidroizolacioni sistem mokre zone.

Klasa opterećenja K3

Geberit CleanLine20 pripada klasi opterećenja K3 i predviđen je za opterećenje od 3 kN. To približno odgovara opterećenju do 300 kg, uz pravilnu montažu i potpuno oslanjanje sistema.

Proizvod je namenjen za pešačke sanitarne površine, kao što su:

• porodična kupatila
• apartmani
• hotelska kupatila
• walk-in tuševi
• gostinska kupatila
• pristupačni tuš prostori
• druge tuš zone u ravni sa podom

Nosivost kompletnog sklopa zavisi i od pravilne montaže ugradnog seta, kvaliteta estriha i stabilnosti podne keramike.

Pogodan za pristupačna kupatila

Geberit navodi da je CleanLine20 pogodan za prostorije namenjene osobama sa invaliditetom.

Kod projektovanja pristupačnog tuš prostora potrebno je obezbediti:

• pod bez visokog praga
• protivkliznu završnu oblogu
• ravnomeran pad poda
• dovoljno prostora za kretanje
• pravilno postavljene rukohvate kada su potrebni
• dostupnu tuš opremu
• odvod koji ne stvara prepreku
• usklađenost sa projektantskim zahtevima

Kontrola kvaliteta prema EN 1253-3

Kvalitet CleanLine20 kanala kontrolisan je u skladu sa standardom EN 1253-3.

Pravilno funkcionisanje kompletnog sistema dodatno zavisi od:

• izbora odgovarajućeg ugradnog seta
• pravilnog povezivanja kanalizacije
• nepropusne hidroizolacije
• pravilnog pada poda
• preciznog skraćivanja kanala
• pravilne ugradnje završnih kapa
• redovnog čišćenja
• stručne montaže

Jednostavno uklanjanje radi čišćenja

CleanLine20 je projektovan tako da se završni kanal može ukloniti pomoću vakuumskog podizača koji se dobija u kompletu. Nakon uklanjanja omogućava se pristup grebenastom umetku i ulivnom delu sistema.

Redovno održavanje obuhvata:

• podizanje završnog kanala
• vađenje grebenastog umetka
• uklanjanje dlaka i nečistoća
• ispiranje dostupnih delova
• čišćenje donje strane kanala
• proveru prolaza prema sifonu
• vraćanje svih elemenata u pravilan položaj

Jednostavno čišćenje jedna je od deklarisanih karakteristika CleanLine20 sistema.

Grebenasti umetak za zadržavanje nečistoća

U obimu isporuke nalazi se grebenasti umetak koji zadržava dlake i krupnije nečistoće pre njihovog ulaska u sifonski deo.

Grebenasti umetak treba redovno:

• izvaditi iz ulivnog priključka
• očistiti od dlaka
• isprati mlakom vodom
• ukloniti naslage sapunice
• proveriti njegovo stanje
• vratiti u pravilan položaj

Učestalost čišćenja zavisi od intenziteta korišćenja tuša.

Ulivni priključak sa prstenom za poravnanje

CleanLine20 se isporučuje sa ulivnim priključkom i prstenom za poravnanje. Ovi elementi povezuju završni kanal sa skrivenim ugradnim setom i omogućavaju precizno određivanje njegovog položaja.

Prsten za poravnanje omogućava:

• podešavanje završne visine
• centriranje kanala
• usklađivanje sa nagibom poda
• povezivanje sa ugradnim setom
• stabilno naleganje završnog elementa
• pravilan ulaz vode

Dve završne kape

U kompletu se nalaze dve završne kape koje se utiskuju na krajeve kanala nakon njegovog skraćivanja.

Završne kape imaju funkciju da:

• zatvore sečene krajeve
• formiraju urednu završnu ivicu
• zaštite otvoreni profil
• doprinesu pravilnom izgledu kanala
• omoguće prilagođavanje dužine na mestu montaže

Pre postavljanja kapa sečene ivice treba očistiti i pravilno obraditi.

Vakuumski podizač

Vakuumski podizač uključen je u obim isporuke i koristi se za uklanjanje završnog CleanLine20 kanala tokom čišćenja i održavanja.

Alat treba čuvati nakon završetka montaže, jer omogućava jednostavniji pristup unutrašnjim komponentama bez korišćenja oštrih predmeta koji bi mogli oštetiti inox površinu.

Ugradni set nije uključen

Geberit CleanLine20 154.451.KS.1 predstavlja završni vidljivi kanal. Sifon, odvodni priključak, EPS nosač i zaptivna pločica nalaze se u zasebnom Geberit CleanLine ugradnom setu.

Za formiranje kompletnog sistema potrebno je poručiti:

1. Geberit CleanLine20 tuš kanal 154.451.KS.1
2. Odgovarajući Geberit CleanLine ugradni set

Geberit navodi ugradne setove za standardni estrih od 90 do 220 mm, niski estrih od 65 do 90 mm i instalaciju kroz pod.

Standardni ugradni set 154.150.00.1

Za podne konstrukcije sa visinom estriha od 90 do 220 mm može se koristiti Geberit ugradni set 154.150.00.1.

Ovaj komplet sadrži:

• PE-HD sifon visine 50 mm
• horizontalni odvod DN 50
• EPS osnovni element
• predmontiranu zaptivnu pločicu
• distancionu ploču
• montažni pribor

Niski ugradni set 154.152.00.1

Za podne konstrukcije sa visinom estriha od 65 do 90 mm koristi se niski Geberit ugradni set 154.152.00.1.

Niski komplet sadrži:

• PE-HD sifon visine 30 mm
• horizontalni odvod DN 40
• EPS osnovni element
• predmontiranu zaptivnu pločicu
• montažni pribor

Izbor između standardnog i niskog seta zavisi od raspoložive dubine poda i potrebnog odvodnog kapaciteta.

Produžetak za ulivni priključak 154.316.00.1

CleanLine20 može se kombinovati sa Geberit produžetkom za ulivni priključak, šifra 154.316.00.1. Produžetak se koristi kada visina podne konstrukcije ili položaj ugradnog seta zahtevaju dodatno prilagođavanje veze sa završnim kanalom.

Potreba za produžetkom određuje se prema:

• visini estriha
• debljini završnih slojeva
• položaju sifona
• završnoj koti kanala
• tehničkom planu montaže

Spojni element CleanLine20 154.307.00.1

Geberit CleanLine20 može se kombinovati sa spojnim elementom 154.307.00.1. Ovaj deo koristi se u odgovarajućim sistemskim konfiguracijama prema tehničkim pravilima proizvođača.

Pre poručivanja spojnog elementa potrebno je proveriti njegovu funkciju u planiranom sklopu i kompatibilnost sa odabranom dužinom kanala.

Pad poda prema kanalu

Pod tuš prostora mora biti izveden sa odgovarajućim padom kako bi voda bez zadržavanja dolazila do CleanLine20 kanala.

Prilikom izvođenja pada potrebno je uskladiti:

• položaj kanala
• širinu tuš zone
• format podnih pločica
• raspored fuga
• završnu visinu kanala
• položaj staklene pregrade
• smer oticanja vode
• položaj ugradnog seta

Nepravilno izveden pad može dovesti do zadržavanja vode čak i kada su sifon i kanalizaciona instalacija pravilno povezani.

Održavanje površine od nerđajućeg čelika

Za redovno čišćenje preporučuju se:

• mlaka voda
• meka krpa
• mikrofiber krpa
• blago pH neutralno sredstvo
• redovno ispiranje nakon korišćenja
• sušenje metalne površine

Ne treba koristiti:

• čeličnu vunu
• metalne sunđere
• abrazivne praškove
• oštre predmete
• agresivne kiseline
• sredstva sa visokom koncentracijom hlora

Sredstvo za čišćenje treba potpuno isprati kako na površini ne bi ostali hemijski tragovi.

Napomena za prirodni kamen

Geberit navodi da podne pločice od prirodnog kamena mogu promeniti boju u području tuša.

Pre korišćenja prirodnog kamena potrebno je proveriti:

• upijanje materijala
• otpornost na dugotrajan kontakt sa vodom
• kompatibilnost sa hidroizolacijom
• kompatibilnost sa lepkom
• potrebnu impregnaciju
• način održavanja
• preporuke proizvođača kamena

Sadržaj isporuke

Artikal obuhvata:

• Geberit CleanLine20 završni tuš kanal
• kanal podesive dužine od 30 do 130 cm
• polirani okvir od nerđajućeg čelika
• četkanu površinu od nerđajućeg čelika
• grebenasti umetak
• ulivni priključak
• prsten za poravnanje
• dve završne kape
• vakuumski podizač

Artikal ne obuhvata:

• Geberit CleanLine ugradni set
• sifon
• odvodnu cev
• EPS osnovni element
• zaptivnu pločicu
• estrih
• kompletan hidroizolacioni sistem
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
