Geberit CleanWall set za finu montažu zidnog odvoda za oblaganje pločicama 154.339.00.1

Set za finu montažu Geberit CleanWall zidnog odvoda

Geberit 154.339.00.1 je set za finu montažu namenjen za završnu obradu kompatibilnog CleanWall zidnog odvoda za tuš. Za razliku od klasičnih podnih kanalica, CleanWall sistem prihvata vodu uz zid tuš prostora, dok je završni odvodni element postavljen iznad nivoa poda.

Ovaj model namenjen je za oblaganje sa više zidnih pločica. Nosač omogućava postavljanje isečenih delova završne keramičke obloge, pa se vidljiva površina odvoda može uskladiti sa ostatkom zida.

Set za finu montažu predstavlja završni deo sistema. Ugradno telo Geberit zidnog odvoda, sifon, kanalizacioni priključak i ostali elementi grube montaže nisu deo artikla 154.339.00.1.

Geberit CleanWall sistem zidnog odvodnjavanja

Geberit CleanWall zidni odvod omogućava pomeranje odvoda sa poda u zidnu zonu tuš prostora. Na taj način pod ostaje slobodniji za postavljanje pločica, a završna odvodna površina nalazi se neposredno iznad spoja zida i poda.

Kompletan sistem sastoji se od:

• ugradnog elementa zidnog odvoda
• priključka na kanalizacionu instalaciju
• sifonskog sklopa
• hidroizolacionih elemenata
• seta za finu montažu
• završne zidne i podne obloge

Geberit 154.339.00.1 predstavlja samo set za finu montažu koji se postavlja nakon završetka osnovnih instalacionih, hidroizolacionih i keramičarskih radova.

Šifra artikla 154.339.00.1

Ovaj opis odnosi se na Geberit CleanWall višedelni set za finu montažu zidnog odvoda koji se može obložiti pločicama.

Osnovni podaci:

• Proizvođač: Geberit
• Serija: CleanWall
• Šifra artikla: 154.339.00.1
• Tip proizvoda: set za finu montažu
• Način oblaganja: sa više pločica
• Dužina: 31,6 cm
• Visina: 6,4 cm
• Materijal: nerđajući čelik
• Debljina pločica: 2–35 mm
• Ugradno telo odvoda: kupuje se posebno

Dimenzije, materijal, namena i sadržaj isporuke navedeni su u zvaničnom Geberit katalogu proizvoda.

Dimenzije 31,6 × 6,4 cm

Geberit set za finu montažu ima dužinu od 31,6 cm i visinu od 6,4 cm. Dimenzije se odnose na završni element koji se postavlja na kompatibilni CleanWall zidni odvod.

Pre postavljanja potrebno je proveriti:

• tačnu šifru ugradnog elementa
• kompatibilnost sa CleanWall sistemom
• završni nivo poda
• debljinu zidnih pločica
• debljinu lepka
• položaj fuga
• raspored isečenih delova pločica
• prostor potreban za uklanjanje završnog elementa
• pristup radi čišćenja

Završni element mora biti pravilno nivelisan i postavljen tako da ne ometa protok vode prema zidnom odvodu.

Višedelna konstrukcija

Geberit 154.339.00.1 ima višedelnu konstrukciju prilagođenu oblaganju sa više komada zidnih pločica. Ovo je posebno značajno kada format pločica ili raspored fuga ne omogućavaju korišćenje jednog celog komada keramike.

Višedelna konstrukcija omogućava:

• uklapanje sa rasporedom zidnih fuga
• korišćenje više isečenih komada pločica
• prilagođavanje različitim formatima keramike
• vizuelno povezivanje odvoda sa zidom
• urednu obradu zone iznad odvoda
• uklanjanje kompletnog završnog dela radi održavanja

Pločice koje se ugrađuju na nosač nisu deo kompleta.

Oblaganje sa više pločica

Set je namenjen za oblaganje sa više zidnih pločica. Završna obloga može se izvesti od istog materijala koji je korišćen na okolnom zidu, čime se smanjuje vidljivost odvodnog elementa.

Prilikom pripreme pločica potrebno je obratiti pažnju na:

• precizno merenje nosača
• pravilno sečenje pločica
• debljinu keramičke obloge
• debljinu lepka
• položaj fuga
• ravnomerno postavljanje komada
• ukupnu težinu završne obloge
• mogućnost vađenja nosača
• prohodnost zone za prihvat vode

Završni element ne treba trajno povezati sa zidom na način koji bi onemogućio njegovo uklanjanje radi čišćenja.

Za zidne pločice debljine 2–35 mm

Geberit CleanWall set pogodan je za zidne pločice debljine od 2 do 35 mm. Širok raspon omogućava korišćenje različitih završnih obloga, od tanke keramike do debljih ploča.

Može se koristiti sa:

• standardnim keramičkim pločicama
• porcelanskim pločicama
• tankim keramičkim pločama
• pločicama većeg formata
• određenim pločama od prirodnog kamena
• drugim kompatibilnim oblogama odgovarajuće debljine

Ukupnu konstrukciju potrebno je proveriti sa lepkom i završnim slojevima, kako bi obloženi nosač pravilno nalegao u okvir. Geberit navodi kompatibilnost sa pločicama debljine od 2 do 35 mm.

Konstrukcija od nerđajućeg čelika

Set za finu montažu izrađen je od nerđajućeg čelika. Ovaj materijal prilagođen je upotrebi u tuš prostoru i redovnom kontaktu sa vodom i vlagom.

Karakteristike nerđajućeg čelika:

• otpornost na vlagu
• stabilna konstrukcija
• pogodnost za sanitarne prostore
• jednostavno održavanje
• čvrsto oslanjanje završne obloge
• mogućnost uklanjanja površinskih naslaga
• dugotrajna upotreba
• uklapanje sa drugim metalnim elementima kupatila

Vidljive i dostupne metalne površine treba redovno čistiti kako bi se uklonili tragovi vode, sapunice i kamenca.

Nosač pločica

Nosač pločica predstavlja deo kompleta na koji se postavlja završna zidna keramika. Njegova funkcija je da drži isečene komade pločica i omogući njihovo postavljanje ispred zidnog odvoda.

Prilikom oblaganja nosača potrebno je:

• precizno izmeriti raspoloživu površinu
• pripremiti komade pločica
• koristiti odgovarajući lepak
• ravnomerno rasporediti materijal
• uskladiti završnu debljinu
• očistiti višak lepka
• sačuvati odvodne otvore
• proveriti mogućnost vađenja nosača

Pločice i lepak za njihovo postavljanje nisu uključeni u sadržaj isporuke.

Okvir seta za finu montažu

Okvir se postavlja na odgovarajući deo CleanWall zidnog odvoda i formira završnu granicu između zidne obloge i uklonjivog nosača pločica.

Pravilno postavljen okvir doprinosi:

• stabilnom položaju završnog elementa
• urednom spoju sa zidnom oblogom
• pravilnom naleganju nosača pločica
• definisanju zone za prihvat vode
• mogućnosti uklanjanja završnog elementa
• pristupu odvodu radi održavanja

Okvir mora biti pravilno nivelisan prema završnoj površini zida.

Grebenasti umetak

Grebenasti umetak nalazi se u sadržaju isporuke i predstavlja funkcionalnu komponentu seta za finu montažu. Postavlja se u predviđeni položaj u skladu sa Geberit uputstvom za montažu.

Njegova funkcija povezana je sa pravilnim sastavljanjem i stabilnim položajem komponenti završnog seta. Tokom montaže potrebno je voditi računa da umetak bude pravilno postavljen i da ne ometa mogućnost uklanjanja nosača radi čišćenja.

Šestougaoni ključ u kompletu

Uz set se isporučuje šestougaoni ključ namenjen za montažu i podešavanje predviđenih elemenata.

Korišćenje odgovarajućeg alata omogućava:

• pravilno zatezanje elemenata
• podešavanje seta
• izbegavanje oštećenja vijaka
• lakše rastavljanje radi održavanja
• ponovno postavljanje nakon čišćenja

Prilikom montaže treba pratiti Geberit tehničko uputstvo i ne zatezati elemente većom silom nego što je potrebno.

Završni element može se izvaditi radi čišćenja

Geberit CleanWall set konstruisan je tako da se završni element može izvaditi. Uklanjanjem obloženog nosača omogućava se pristup zoni zidnog odvoda radi čišćenja i održavanja.

Uklanjanje omogućava:

• pristup unutrašnjosti odvoda
• uklanjanje kose i nečistoća
• čišćenje dostupnih delova
• proveru prolaza vode
• pristup sifonskoj zoni
• ispiranje unutrašnjosti
• ponovno postavljanje završnog elementa

Mogućnost vađenja radi čišćenja jedna je od zvanično navedenih karakteristika ovog proizvoda.

Zidni odvod umesto podne tuš kanalice

CleanWall sistem odvodi vodu uz zid, za razliku od klasičnih tuš kanalica koje se postavljaju u podnu površinu.

Takva pozicija omogućava:

• pod bez vidljive centralne kanalice
• jednostavnije raspoređivanje podnih pločica
• formiranje pada prema jednoj strani
• manje prekida u površini poda
• postavljanje završnog odvoda uz zid
• vizuelno uklapanje sa zidnim pločicama
• pristup odvodu preko završnog elementa

Pod tuš prostora i dalje mora biti izveden sa pravilnim padom prema zidu i zoni odvoda.

Usklađivanje sa zidnim pločicama

Mogućnost oblaganja završnog elementa pločicama omogućava da se CleanWall odvod uklopi sa različitim kolekcijama zidne keramike.

Prilikom projektovanja treba uskladiti:

• format zidnih pločica
• položaj horizontalnih i vertikalnih fuga
• dekor i šaru pločica
• debljinu materijala
• način sečenja
• završne ivice
• debljinu lepka
• dimenzije nosača
• položaj odvoda u odnosu na pod

Kod pločica sa kontinuiranim dezenom potrebno je pažljivo izabrati deo materijala koji se postavlja na nosač kako bi se šara što bolje nastavila.

Ugradnja u tuš prostor u nivou poda

Geberit CleanWall zidni odvod namenjen je za tuš prostore izvedene bez klasične tuš kade. Podne pločice postavljaju se sa padom prema zoni odvoda na spoju poda i zida.

Prilikom izvođenja potrebno je pravilno uskladiti:

• položaj ugradnog tela
• kanalizacioni priključak
• visinu košuljice
• pad poda
• hidroizolaciju
• zidne i podne pločice
• debljinu lepka
• završni set
• mogućnost pristupa radi čišćenja

Set za finu montažu postavlja se tek kada su ugradno telo i završne visine pravilno pripremljeni.

Hidroizolacija zone zidnog odvoda

Hidroizolacija predstavlja ključni deo ugradnje CleanWall zidnog odvoda. Spoj poda, zida i odvodnog elementa mora biti izveden kao kontinualna vodonepropusna celina.

Potrebno je pravilno obraditi:

• spoj zida i poda
• prostor oko ugradnog tela
• uglove tuš prostora
• prodore instalacija
• prelaz između odvoda i hidroizolacije
• podnu površinu ispod pločica
• zidnu površinu u mokroj zoni
• kritične spojeve i završne ivice

Set 154.339.00.1 predstavlja završni element i ne zamenjuje hidroizolacione komponente potrebne za pravilnu ugradnju zidnog odvoda.

Ugradno telo CleanWall odvoda nije uključeno

Geberit 154.339.00.1 nije kompletan zidni odvod. Artikal obuhvata samo set za finu montažu.

Posebno se kupuju:

• kompatibilno Geberit CleanWall ugradno telo
• sifon i odvodni sklop
• kanalizaciona cev
• elementi za grubu montažu
• hidroizolacioni materijal
• zidne pločice
• podne pločice
• lepak za pločice
• fug masa
• sanitarni zaptivni materijal

Pre naručivanja potrebno je proveriti kompatibilnost seta za finu montažu sa tačnim modelom ugrađenog Geberit zidnog odvoda.

Održavanje i čišćenje

Redovno čišćenje potrebno je kako bi se održao nesmetan protok vode i sprečilo nakupljanje nečistoća u zoni odvoda.

Preporučeni postupak:

• pažljivo izvaditi obloženi nosač pločica
• ukloniti vidljive nečistoće
• očistiti zonu prihvata vode
• ukloniti kosu i ostatke sapunice
• očistiti dostupne delove odvoda
• isprati površinu mlakom vodom
• proveriti prolaz vode
• očistiti metalni okvir
• pravilno vratiti završni element

Za čišćenje nerđajućeg čelika treba koristiti meku krpu, nežan sunđer i blago sredstvo koje ne sadrži agresivne abrazivne čestice.

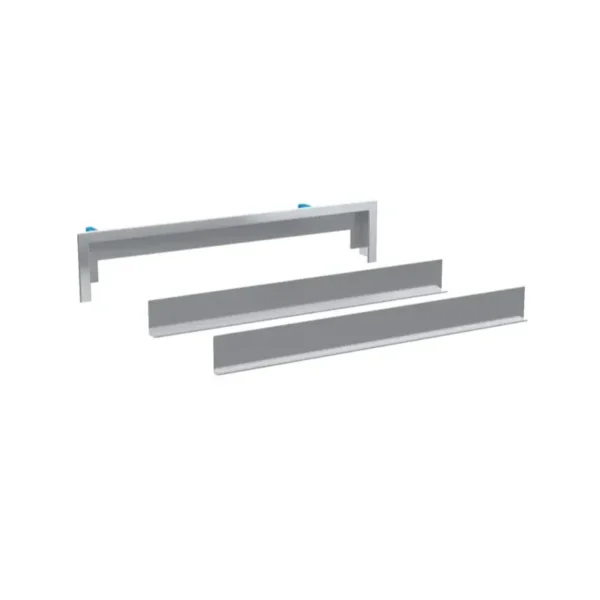

Sadržaj isporuke

Artikal obuhvata:

• nosač pločica
• okvir
• grebenasti umetak
• šestougaoni ključ
• višedelnu konstrukciju
• mogućnost oblaganja sa više pločica
• šifru artikla 154.339.00.1

Zvanični Geberit katalog navodi nosač pločica, okvir, grebenasti umetak i šestougaoni ključ kao obim isporuke.

Artikal ne obuhvata:

• Geberit CleanWall ugradno telo zidnog odvoda
• sifonski sklop
• kanalizacionu cev
• hidroizolacione elemente
• zidne pločice
• podne pločice
• lepak za pločice
• fug masu
• ostali montažni materijal
