Opis

Geberit Duofix element za tuš sa CleanWall zidnim odvodom 50 cm 111.591.00.2

Zidni odvod za tuš prostor u ravni sa podom

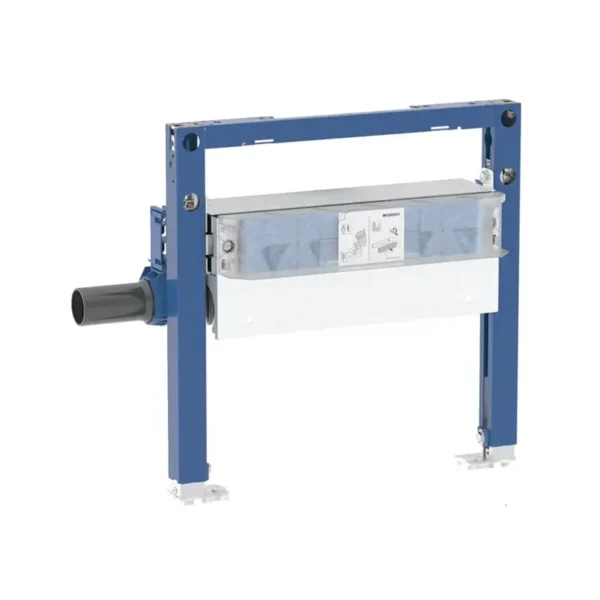

Geberit Duofix 111.591.00.2 je instalacioni element za izvođenje tuša u ravni sa podom sa odvodom postavljenim u donjoj zoni zida. Za razliku od klasičnog podnog slivnika ili tuš kanalice, odvodni otvor nije smešten u centralnom delu poda, već uz zid tuš prostora.

Ovakva konstrukcija omogućava da podna površina ostane vizuelno čista i neprekinuta. Na podu nema metalne kanalice koja se proteže kroz tuš zonu, dok se pristup odvodu i sifonu obavlja kroz završni CleanWall otvor na zidu.

Instalacioni element širok je 50 cm i namenjen je za podne konstrukcije kod kojih visina estriha na mestu odvoda iznosi od 90 do 250 mm. Artikal 111.591.00.2 predstavlja zamenu za prethodni artikal 111.591.00.1.

Geberit CleanWall sistem zidnog odvoda

CleanWall sistem premešta tehnički deo odvodnjavanja iz poda u predzidnu konstrukciju. Vidljivi deo predstavlja završni poklopac pri dnu zida, dok se sifon, odvodni priključak i glavni funkcionalni elementi nalaze unutar Geberit Duofix instalacionog elementa.

Ovakvo rešenje omogućava:

• kontinuiranu podnu površinu
• manji broj prekida u rasporedu podnih pločica
• odvod uz zid tuš prostora
• jednostavnije formiranje pada poda
• dostupnost sifona kroz zidni otvor
• kombinovanje sa različitim završnim poklopcima
• primenu u tuševima bez klasične tuš kade
• povezivanje sa kompozitnom hidroizolacijom

CleanWall završni poklopac nije sastavni deo artikla 111.591.00.2. Potrebno je zasebno odabrati i poručiti odgovarajući set za finu montažu.

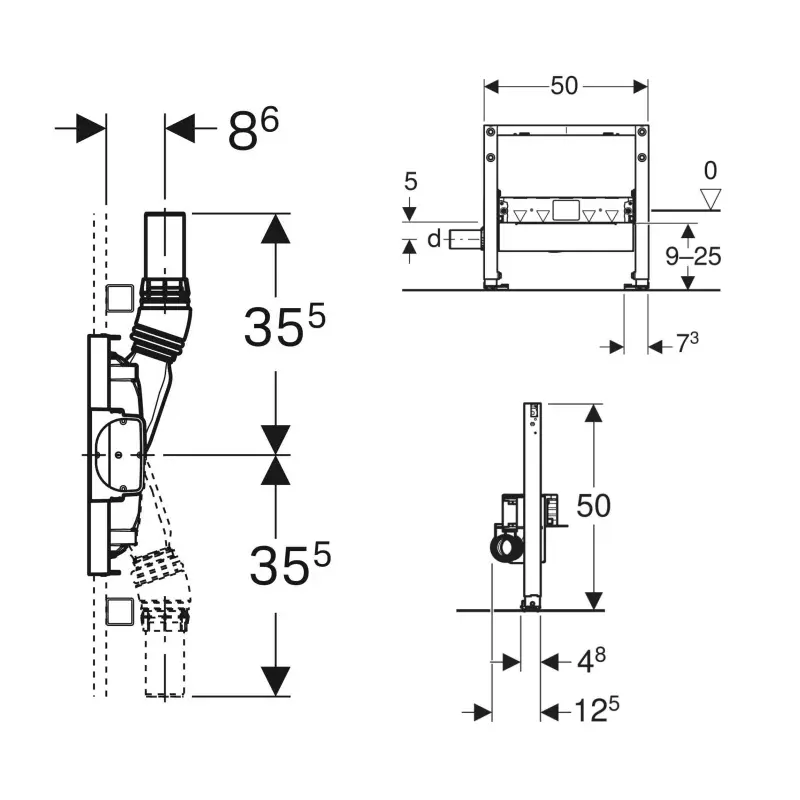

Širina instalacionog elementa 50 cm

Geberit Duofix element ima širinu od 50 cm. Ova dimenzija odnosi se na širinu instalacionog okvira, a ne na širinu vidljivog odvodnog otvora.

Element širine 50 cm omogućava uklapanje u:

• predzidne konstrukcije
• razdvojne zidove
• Geberit Duofix sistemske zidove
• konstrukcije sa metalnim profilima
• zidove sa drvenim nosačima
• standardne rasporede sanitarnih instalacija
• manje i veće tuš zone

Pre montaže potrebno je proveriti raspoloživu širinu konstrukcije, položaj vertikalnih profila, pravac kanalizacione cevi i planirani položaj završnog CleanWall poklopca.

Za visinu estriha od 90 do 250 mm

Model 111.591.00.2 predviđen je za podne konstrukcije kod kojih visina estriha na mestu podnog odvoda iznosi najmanje 90 mm, a najviše 250 mm.

Ovaj raspon omogućava prilagođavanje različitim podnim sklopovima, uključujući:

• noseću podnu ploču
• slojeve termoizolacije
• slojeve zvučne izolacije
• instalacije podnog grejanja
• cementnu košuljicu
• hidroizolacioni sloj
• lepak za keramiku
• podne pločice
• potreban pad prema zidnom odvodu

Visina estriha meri se u zoni podnog odvoda. Pre montaže potrebno je proveriti da li stvarna podna konstrukcija omogućava pravilno povezivanje sifona i kanalizacione cevi.

Za niže konstrukcije, sa visinom estriha od 65 do 90 mm, Geberit ima drugi odgovarajući model, pa šifru proizvoda treba uskladiti sa stvarnim uslovima na gradilištu.

Odvodnjavanje tuša u nivou poda

Geberit Duofix CleanWall namenjen je za tuš prostore kod kojih su pod kupatila i pod tuš zone izvedeni bez klasične izdignute tuš kade.

Takav sistem zahteva pravilno izvođenje:

• pada poda prema zidu
• hidroizolacije tuš zone
• spoja poda i zida
• spoja hidroizolacije sa odvodnim elementom
• završne obloge
• visine zidnog odvodnog otvora
• kanalizacionog priključka
• dostupnosti sifona radi održavanja

Pad poda treba da usmerava vodu prema zidnom odvodu bez stvaranja udubljenja i zona u kojima se voda zadržava.

Statički samostojeći Duofix okvir

Osnovu proizvoda čini statički samostojeći Geberit Duofix okvir. Površina okvira obrađena je pečenim lakom radi zaštite od korozije.

Ovakva konstrukcija omogućava:

• stabilno postavljanje u predzid
• povezivanje sa metalnim profilima
• povezivanje sa drvenim nosačima
• sistemsku montažu sa drugim Duofix elementima
• precizno podešavanje položaja
• sigurno prihvatanje obloge zida
• pouzdano pozicioniranje odvoda

Okvir mora biti pričvršćen prema pravilima Geberit Duofix sistema i tehničkim uslovima zida u koji se ugrađuje.

Ugradnja u metalne i drvene konstrukcije

Element je namenjen za zidove sa metalnim ili drvenim nosačima, kao i za Geberit Duofix sistemske zidove.

Može se koristiti za:

• predzidove u visini etaže
• razdvojne zidove u visini etaže
• suvomontažne zidne konstrukcije
• Geberit Duofix sistemske zidove
• metalne profile
• drvene noseće konstrukcije
• kućna kupatila
• tuš prostore u ravni sa podom

Gornji deo elementa ima lim na izvlačenje za bočno pričvršćivanje iznad instalacionog elementa na metalne profile, drvene nosače ili susedne Geberit Duofix elemente. Dostupan je i alternativni položaj pričvršćenja za zidno sidro.

Okretne ploče stope

Geberit Duofix element ima okretne ploče stope koje odgovaraju za montažu u profile UW 50 i UW 75.

Ploče stope omogućavaju:

• prilagođavanje različitim profilima
• stabilno oslanjanje elementa
• precizno određivanje položaja
• povezivanje sa Duofix sistemskom šinom
• jednostavniju sistemsku montažu
• pravilno prenošenje opterećenja

Kod ugradnje u Geberit Duofix sistemsku šinu ploče stope mogu se montirati bez alata i bez dodatnih komponenti.

Pocinčane potporne noge

Potporne noge izrađene su sa zaštitom od korozije i imaju zaštitu od klizanja.

Njihova funkcija je:

• podešavanje položaja elementa
• stabilizacija instalacionog okvira
• određivanje visine odvoda
• prilagođavanje podnoj konstrukciji
• održavanje pravilnog položaja tokom oblaganja
• sigurno oslanjanje na podlogu

Nakon podešavanja visine i položaja noge je potrebno pravilno učvrstiti pre zatvaranja predzidne konstrukcije.

Bočni priključak za otpadnu vodu

Priključak za otpadnu vodu postavljen je bočno. Ovakav položaj olakšava povezivanje sa kanalizacionom instalacijom koja se vodi unutar predzida ili podne konstrukcije.

Pre konačnog povezivanja potrebno je proveriti:

• položaj kanalizacione cevi
• smer odvoda
• potreban pad cevi
• raspoloživi prostor u predzidu
• položaj okolnih instalacija
• nepropusnost spoja
• pristup sifonu
• završnu visinu podne obloge

Bočni priključak treba povezati tako da se izbegnu nepotrebna kolena i promene pravca koje mogu smanjiti efikasnost odvodnjavanja.

Odvodni priključak DN 50

Geberit Duofix element koristi odvodni priključak DN 50, odnosno prečnika 50 mm. U obimu isporuke nalazi se ravan priključak od PE-HD materijala, prečnika 50 mm.

Prilikom povezivanja treba proveriti:

• kompatibilnost sa kanalizacionom cevi
• pravilno naleganje spoja
• pravac priključka
• pad kanalizacione instalacije
• nepropusnost sistema
• položaj sifona
• odsustvo mehaničkog naprezanja
• mogućnost održavanja

Pre zatvaranja zida i poda preporučuje se ispitivanje odvoda vodom.

Sifon visine 50 mm

Visina sifona iznosi 50 mm. Sifon formira vodenu barijeru koja sprečava prodor neprijatnih mirisa iz kanalizacione instalacije u kupatilo.

Pravilan rad sifona zavisi od:

• tačne montaže
• dovoljne količine vode
• pravilnog pada cevi
• redovnog korišćenja tuša
• čistoće unutrašnjih delova
• pravilnog postavljanja završnog seta
• nepropusnosti svih spojeva

Kod tuš prostora koji se duže ne koriste voda u sifonu može postepeno ispariti. Povremenim puštanjem vode ponovo se uspostavlja vodena barijera.

Podesiva visina dovoda sifona

Visina dovoda sifona može se podešavati. To omogućava usklađivanje odvodnog otvora sa visinom podne konstrukcije, završnim slojevima i položajem zida.

Podešavanje je značajno zbog:

• različitih visina estriha
• različitih debljina podnih pločica
• različitih slojeva lepka
• različitih debljina zidne obloge
• pravilnog formiranja pada poda
• preciznog položaja CleanWall završnog poklopca

Podešavanje treba završiti pre zatvaranja predzidne konstrukcije i izvođenja završne hidroizolacije.

Debljina oblaganja od 10 do 40 mm

Geberit Duofix element prilagođen je ukupnoj debljini zidnog oblaganja od 10 do 40 mm.

U ovu meru mogu biti uključeni:

• gips-kartonske ili druge građevinske ploče
• hidroizolacioni sloj
• lepak za keramiku
• zidne pločice
• završni slojevi oko odvodnog otvora

Pre montaže potrebno je uskladiti planiranu debljinu oblaganja sa položajem zaštitne kutije i budućeg seta za finu montažu.

Za podne pločice debljine 2–26 mm

Element je pogodan za podne pločice debljine od 2 do 26 mm.

Ovaj raspon omogućava kombinovanje sa:

• tankom keramikom
• standardnim podnim pločicama
• debljim porcelanskim pločicama
• određenim pločama većeg formata
• mozaikom odgovarajuće konstrukcije

Pored same debljine pločice potrebno je uračunati sloj lepka i završnu visinu poda u odnosu na odvodni otvor.

Geberit navodi da podne pločice od prirodnog kamena mogu promeniti boju u području tuša, što treba uzeti u obzir pri izboru završnog materijala.

Za zidne pločice debljine 2–35 mm

CleanWall sistem pogodan je za zidne pločice debljine od 2 do 35 mm.

Prilikom izbora i montaže potrebno je uskladiti:

• debljinu zidne pločice
• sloj lepka
• debljinu zidne obloge
• položaj odvodnog otvora
• dubinu završnog poklopca
• ravninu završene zidne površine
• pristup uklonjivim delovima

Pravilan položaj završnog seta omogućava uredan spoj sa zidnom keramikom i jednostavno uklanjanje poklopca radi održavanja.

Predmontirane zaptivne pločice

Geberit Duofix element ima predmontirane zaptivne pločice za povezivanje sa hidroizolacionim sistemom.

Zaptivni elementi omogućavaju:

• povezivanje odvoda sa kompozitnom hidroizolacijom
• zaptivanje kritičnog spoja zida i odvoda
• smanjenje rizika od prodora vode
• pravilno izvođenje mokre zone
• formiranje neprekidnog hidroizolacionog sloja
• vezu bez nepotrebnog naprezanja materijala

Zaptivne pločice imaju približno 10 cm širine oko spoja i namenjene su za povezivanje sa odgovarajućim zaptivnim sistemima.

Podesiva zaptivna veza bez naprezanja

Nivo zaptivanja omogućava podesivu zaptivnu vezu bez naprezanja. Ovo je važno jer se spoj između instalacionog elementa i okolne hidroizolacije nalazi u zoni stalno izloženoj vodi.

Pravilna hidroizolacija treba da obuhvati:

• odvodni otvor
• spoj elementa i zida
• spoj zida i poda
• celu površinu tuš zone
• uglove
• prodore cevi
• spojeve građevinskih ploča
• zonu ispod podnih pločica

Predmontirani Geberit zaptivni elementi ne zamenjuju kompletnu hidroizolaciju tuš prostora.

Standard EN 1253-3

Kvalitet instalacionog elementa kontrolisan je u skladu sa standardom EN 1253-3. Ovaj standard odnosi se na podne slivnike i odvodne sisteme za zgrade, uključujući zahteve povezane sa kontrolom kvaliteta proizvoda.

Pravilno funkcionisanje ugrađenog sistema i dalje zavisi od:

• stručne montaže
• pravilnog pada poda
• pravilnog povezivanja kanalizacije
• nepropusne hidroizolacije
• odgovarajućeg završnog seta
• redovnog čišćenja
• pristupa sifonu
• korišćenja originalnih kompatibilnih delova

Set za finu montažu poručuje se zasebno

Artikal 111.591.00.2 predstavlja instalacioni element sa zidnim odvodom, ali ne uključuje završni CleanWall set.

Set za finu montažu potrebno je zasebno odabrati prema željenom izgledu. Dostupne su varijante sa:

• poklopcem od poliranog nerđajućeg čelika
• poklopcem od četkanog nerđajućeg čelika
• poklopcem od nerđajućeg čelika koji se pričvršćuje vijcima
• plastičnim poklopcem
• završnim elementom za oblaganje pločicama
• višedelnim elementom za oblaganje pločicama

Izbor završnog seta utiče na izgled vidljivog dela odvoda, ali ne menja osnovnu funkciju Duofix instalacionog elementa.

Mogući završni CleanWall setovi

Za artikal 111.591.00.2 Geberit navodi više kompatibilnih završnih setova, među kojima su:

• 154.342.00.1: poklopac od poliranog nerđajućeg čelika
• 154.336.FW.1: poklopac od četkanog nerđajućeg čelika
• 154.337.FW.1: poklopac od nerđajućeg čelika sa pričvršćivanjem vijcima
• 154.338.00.1: završni element koji se može obložiti pločicama, bez okvira
• 154.339.00.1: višedelni završni element koji se može obložiti pločicama

Pre poručivanja potrebno je proveriti željenu završnu obradu, kompatibilnost i sadržaj izabranog seta.

Pristup odvodu radi čišćenja

Kod CleanWall sistema održavanje se obavlja kroz završni otvor u donjem delu zida. Nakon uklanjanja završnog poklopca moguće je pristupiti unutrašnjim komponentama odvoda.

Redovno održavanje obuhvata:

• uklanjanje završnog poklopca
• uklanjanje dlaka i drugih nečistoća
• ispiranje dostupnih delova
• čišćenje unutrašnje površine
• proveru protoka
• proveru vodenog zatvarača
• ponovno pravilno postavljanje završnog seta

Redovno čišćenje smanjuje mogućnost usporenog odvoda, zadržavanja nečistoća i pojave neprijatnih mirisa.

Prednosti zidnog odvoda u odnosu na podnu kanalicu

Postavljanje odvoda u zid omogućava drugačiju organizaciju tuš prostora u odnosu na klasičnu podnu kanalicu.

Glavne prednosti konstrukcije su:

• pod bez vidljive kanalice
• jednostavniji raspored podnih pločica
• odvod pomeren iz zone stajanja
• čist izgled tuš poda
• pristup sifonu sa zidne strane
• mogućnost izbora završnog poklopca
• usklađivanje sa zidnim pločicama
• kombinovanje sa većim formatima keramike
• primena u Geberit Duofix sistemskim zidovima

Pravilna priprema predzida i podne konstrukcije mora biti završena pre izvođenja keramike.

Ugradnja u kućnim kupatilima

Proizvod je namenjen za kućna kupatila i tuš prostore u ravni sa podom.

Može se koristiti u:

• porodičnim kupatilima
• gostinskim kupatilima
• apartmanima
• stambenim objektima
• tuševima sa staklenim pregradama
• tuš nišama
• kupatilima sa velikim formatima pločica
• novogradnji i odgovarajućim renoviranjima

Kod renoviranja je posebno važno proveriti da li postojeća podna konstrukcija omogućava visinu estriha od najmanje 90 mm u zoni odvoda.

Planiranje pada poda

Pošto se odvod nalazi uz zid, pod tuš prostora treba izvesti sa padom prema zidnom odvodnom otvoru.

Prilikom planiranja potrebno je uskladiti:

• položaj zida sa odvodom
• dimenzije tuš zone
• položaj staklene pregrade
• format podnih pločica
• položaj fuga
• završnu visinu odvoda
• ravnomernost pada
• sprečavanje zadržavanja vode
• visinu poda ostatka kupatila

Kod velikih podnih pločica često je moguće izvesti pad u jednom pravcu prema zidu, što doprinosi čistijem rasporedu keramike.

Napomena za prirodni kamen

Geberit navodi da podne pločice od prirodnog kamena mogu promeniti boju u području tuša.

Pre ugradnje prirodnog kamena potrebno je proveriti:

• upijanje materijala
• reakciju na dugotrajan kontakt sa vodom
• kompatibilnost sa hidroizolacijom
• kompatibilnost sa lepkom i fug masom
• potrebnu površinsku zaštitu
• preporuke proizvođača kamena
• način redovnog održavanja

Ova napomena odnosi se na završnu podnu oblogu, a ne na funkcionalnost samog Geberit odvodnog elementa.

Obim isporuke

Artikal obuhvata:

• Geberit Duofix instalacioni element širine 50 cm
• CleanWall zidni odvod za tuš
• sifonski i odvodni sklop
• ravan priključak od PE-HD materijala
• priključak Ø50 mm
• poklopac zaštitne kutije
• integrisani lim na ulazu
• predmontirane zaptivne pločice
• podesive potporne noge
• okretne ploče stope
• materijal za pričvršćivanje

Artikal ne obuhvata:

• set za finu montažu
• vidljivi CleanWall završni poklopac
• zidna sidra za pojedinačnu montažu, kada su potrebna
• kanalizacionu cev
• građevinske ploče za oblaganje
• kompletan hidroizolacioni sistem
• podne i zidne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal

Geberit izričito navodi da se set za finu montažu dodatno poručuje.
