Opis

Geberit DuofixBasic Delta set sa mat crnom Delta20 tipkom i setom za montažu

Komplet za montažu konzolne WC šolje

Geberit DuofixBasic Delta set sadrži osnovne elemente potrebne za montažu konzolne WC šolje na stabilnu zidnu konstrukciju u sistemu suve gradnje.

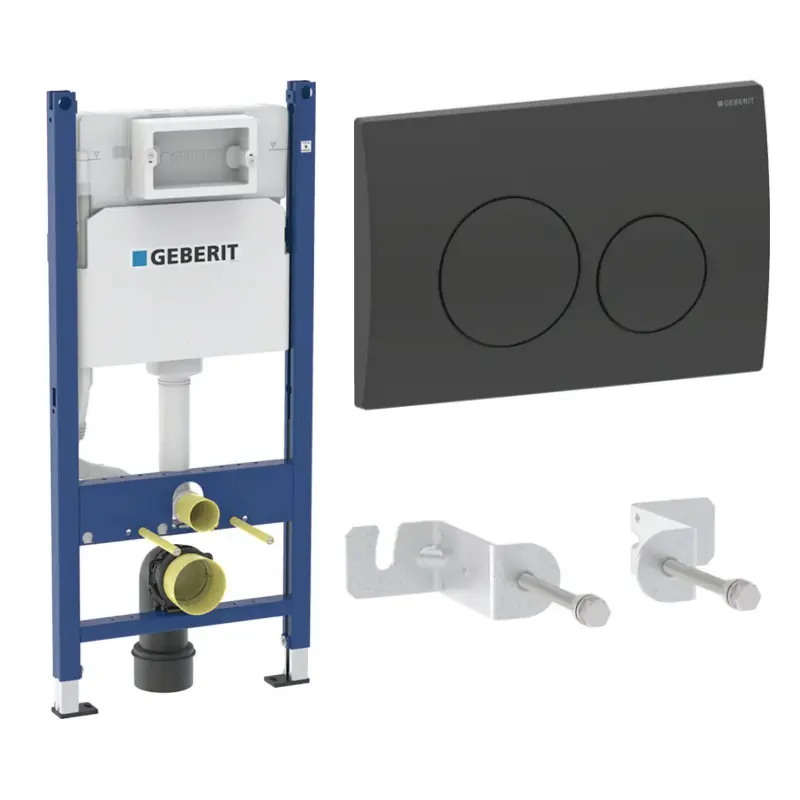

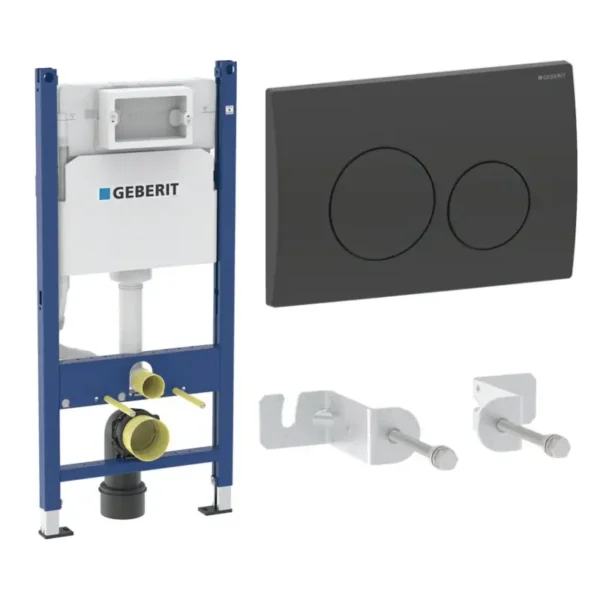

U kompletu se nalaze:

• Geberit DuofixBasic instalacioni element 111.153.00.3
• Geberit Delta20 mat crna tipka 115.127.14.1
• Geberit DuofixBasic set zidnih sidara 111.839.00.2

Komponente su međusobno kompatibilne i formiraju jedinstven sistem za ugradnju WC šolje, aktiviranje ispiranja i pričvršćivanje nosećeg elementa za zid.

Geberit DuofixBasic element 111.153.00.3

Osnovu seta čini Geberit DuofixBasic 111.153.00.3, instalacioni element za konzolnu WC šolju sa ugrađenim Delta vodokotlićem.

Element je namenjen za:

• montažu u pregradne zidove
• ugradnju u predzidne konstrukcije
• sisteme suve gradnje
• konzolne WC šolje standardnih priključnih dimenzija
• čeono aktiviranje ispiranja
• povezivanje sa Geberit Delta tipkama

Čelični noseći ram preuzima opterećenje konzolne WC šolje, dok se vodokotlić i instalacije nakon završene montaže nalaze iza zidne obloge.

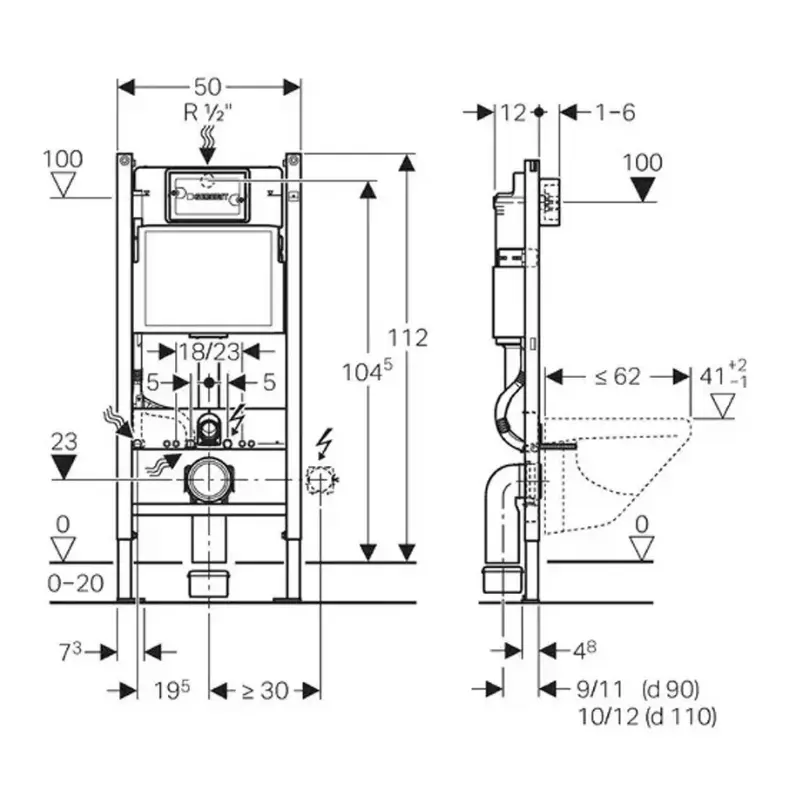

Dimenzije ugradnog elementa

Geberit DuofixBasic element ima dimenzije:

• širina: 50 cm
• visina: 112 cm
• dubina vodokotlića: 12 cm

Podesive nožice omogućavaju nivelisanje elementa i prilagođavanje završnoj visini poda. Pre zatvaranja zida potrebno je proveriti položaj odvoda, dovoda vode i završnu visinu WC šolje.

Delta ugradni vodokotlić

Ugradni element sadrži Geberit Delta vodokotlić namenjen dvokoličinskom ispiranju.

Fabričko podešavanje omogućava korišćenje:

• veće količine vode za potpuno ispiranje
• manje količine vode za ekonomično ispiranje

Količine vode mogu se prilagoditi u okviru mogućnosti ugrađenog ispusnog ventila.

Vodokotlić je zaštićen od kondenzacije, dok se servisiranje dostupnih unutrašnjih delova obavlja kroz otvor iza tipke.

Geberit Delta20 mat crna tipka 115.127.14.1

Set uključuje Geberit Delta20 115.127.14.1 tipku za aktiviranje u mat crnoj završnoj obradi.

Tipka ima:

• dva okrugla tastera
• dvokoličinsko ispiranje
• mehaničko aktiviranje
• čeonu montažu
• mat crnu površinu
• pravougaonu osnovnu ploču

Veći taster aktivira potpuno ispiranje, dok manji taster pokreće smanjenu količinu vode.

Dimenzije Delta20 tipke

Dimenzije tipke iznose:

• širina: 246 mm
• visina: 164 mm
• debljina: 23 mm

Tipka prekriva servisni otvor vodokotlića i može se skinuti radi pristupa mehanizmu za punjenje i ispiranje.

Mat crna završna obrada

Mat crna Delta20 tipka može se kombinovati sa:

• mat crnim slavinama
• crnim tuš programom
• crnim profilima tuš kabina
• crnim držačima i kupatilskom galanterijom
• belom sanitarnom keramikom
• pločicama u dekoru kamena, betona ili drveta

Okrugli tasteri ublažavaju pravougaonu formu ploče i daju prepoznatljiv izgled Delta20 serije.

Geberit DuofixBasic set za montažu 111.839.00.2

U kompletu se nalazi Geberit DuofixBasic set za montažu 111.839.00.2, namenjen za pričvršćivanje instalacionog elementa za stabilan zid.

Zidna sidra:

• povezuju gornji deo rama sa zidom
• povećavaju stabilnost konstrukcije
• omogućavaju precizno pozicioniranje elementa
• izrađena su od čelika
• namenjena su pojedinačnoj montaži DuofixBasic elementa

Set sidara koristi se zajedno sa podnim pričvršćivanjem nožica instalacionog elementa.

Stabilna montaža konstrukcije

Pravilno postavljen DuofixBasic element prenosi opterećenje konzolne WC šolje na pod i zidnu konstrukciju.

Tokom montaže potrebno je proveriti:

• nosivost zida
• pravilan položaj zidnih sidara
• pričvršćivanje nožica za pod
• vertikalno i horizontalno nivelisanje
• položaj kanalizacionog odvoda
• priključak dovoda vode
• završnu visinu WC šolje
• dubinu završne zidne obloge

Montažu treba obaviti pre zatvaranja konstrukcije gipsanim pločama ili drugim materijalom za suvu gradnju.

Montaža konzolne WC šolje

Nakon završetka zidne obloge konzolna WC šolja postavlja se na navojne šipke instalacionog elementa.

Pre montaže šolje potrebno je pravilno pripremiti:

• dovodnu cev za ispiranje
• odvodni priključak
• zvučnu izolaciju između zida i keramike
• navojne šipke
• završnu dužinu priključnih cevi
• visinu i položaj WC šolje

WC šolja, WC daska i zvučno-izolaciona podloga nisu deo ovog seta.

Servisiranje kroz otvor tipke

Geberit Delta20 tipka istovremeno predstavlja poklopac servisnog otvora vodokotlića.

Nakon skidanja tipke moguće je pristupiti delovima potrebnim za:

• podešavanje količine vode
• održavanje ventila za punjenje
• čišćenje filtera
• kontrolu ispusnog ventila
• zamenu zaptivki
• zamenu kompatibilnih rezervnih delova

Za standardno servisiranje nije potrebno otvarati zidnu oblogu.

Kompatibilnost komponenti

Sve tri komponente u setu namenjene su zajedničkoj upotrebi:

• DuofixBasic element koristi Delta sistem aktiviranja
• Delta20 tipka odgovara Delta vodokotliću
• zidna sidra odgovaraju pojedinačnoj montaži DuofixBasic elementa

Tipke iz Geberit Sigma, Omega, Alpha i Kappa serija nisu predviđene za direktnu montažu na ovaj Delta vodokotlić.

Primena seta

Geberit DuofixBasic Delta set može se koristiti u:

• porodičnim kupatilima
• stanovima
• kućama
• apartmanima
• hotelskim sobama
• poslovnim objektima
• ugostiteljskim prostorima
• komercijalnim sanitarnim prostorijama

Set je namenjen objektima u kojima se ugrađuje konzolna WC šolja sa skrivenim vodokotlićem i mat crnom završnom tipkom.

Održavanje tipke

Za čišćenje mat crne tipke preporučuje se mekana mikrofiber krpa i blago sredstvo bez abrazivnih čestica.

Treba izbegavati:

• metalne sunđere
• praškasta sredstva
• jaka kisela sredstva
• jaka alkalna sredstva
• hlor
• rastvarače
• grubo poliranje površine

Sredstvo za čišćenje treba naneti na krpu, a ne direktno na tipku.

Sadržaj seta

Set sadrži:

Geberit DuofixBasic 111.153.00.3

• noseći instalacioni element
• Delta ugradni vodokotlić 12 cm
• priključak za dovod vode
• ispusni ventil za dvokoličinsko ispiranje
• zaštitu servisnog otvora
• priključne elemente za WC šolju
• navojne šipke za montažu konzolne WC šolje

Geberit Delta20 115.127.14.1

• mat crnu tipku za aktiviranje
• montažni okvir
• dve poluge za aktiviranje
• materijal za pričvršćivanje

Geberit DuofixBasic set za montažu 111.839.00.2

• set čeličnih zidnih sidara
• elementi za pričvršćivanje instalacionog rama za zid

U set nisu uključeni:

• konzolna WC šolja
• WC daska
• zvučno-izolaciona podloga
• vodovodne i kanalizacione cevi
• materijal za izradu zidne obloge
• završne zidne pločice
