GEBERIT Duofix univerzalni element za bide 112 cm (111.516.00.1)

Description

GEBERIT Duofix univerzalni element za bide 112 cm

GEBERIT Duofix univerzalni montažni element za bide sa šifrom 111.516.00.1 predstavlja samonoseću instalacionu konstrukciju visine 112 cm, namenjenu ugradnji odgovarajućeg konzolnog bidea sa stojećom armaturom. Element objedinjuje noseći čelični okvir, podesiva pričvršćenja sanitarne keramike, pripremu dovoda hladne i tople vode i podesivi odvodni priključak.

Model je namenjen suvomontažnim i predzidnim konstrukcijama delimične ili pune visine, kao i odgovarajućim GEBERIT Duofix sistemskim zidovima. Nakon oblaganja okvir ostaje skriven iza zida, dok bide izgleda kao da je direktno oslonjen na završnu površinu. Sva funkcionalna opterećenja prenose se na noseći okvir i građevinsku konstrukciju.

Univerzalna primena

Oznaka univerzalni ukazuje na mogućnost prilagođavanja različitim konzolnim bideima kroz izbor razmaka kačenja, podešavanje visine odvoda i pozicioniranje priključaka armature. Ona ne znači da element odgovara svakom bideu bez provere. Tehnički crtež sanitarne keramike mora biti dostupan pre grube montaže.

Posebno treba proveriti oblik zadnje strane bidea, razmak pričvrsnih otvora, položaj dovoda i odvoda i potreban slobodan prostor za priključna creva. Ako jedna od ovih mera ne odgovara, fizičko postavljanje keramike može biti otežano ili nemoguće.

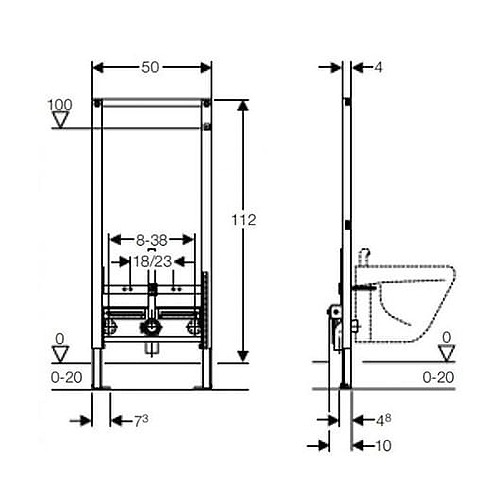

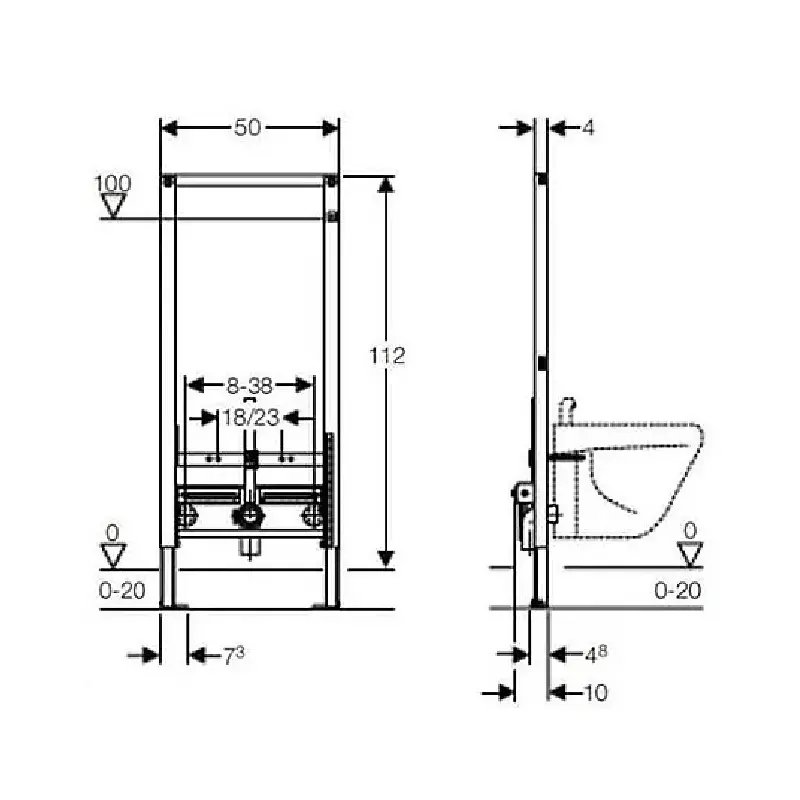

Dimenzije 50x112x10 cm

Približna širina elementa iznosi 50 cm, visina 112 cm, a dubina oko 10 cm. Ove mere odgovaraju uobičajenoj instalacionoj visini Duofix elemenata i omogućavaju njihovo kombinovanje sa drugim elementima u zajedničkom predzidnom sistemu.

Konačna dubina zida uključuje i cevi, oblogu, hidroizolaciju, lepak i pločice. Pre početka radova treba odrediti završnu ravninu zida i prema njoj podesiti položaj navojnih šipki, odvodnog kolena i vodovodnih priključaka.

Samonoseći okvir

Čelični okvir ima završnu obradu namenjenu zaštiti od korozije u instalacionom okruženju. Konstrukcija prihvata masu konzolnog bidea i opterećenja koja nastaju tokom korišćenja. Okvir mora biti pravilno povezan sa podom i instalacionim zidom.

Pre oblaganja proverava se stabilnost. Element ne treba da se pomera ili uvija kada se na njega primeni umerena sila. Završne ploče ne mogu nadoknaditi neodgovarajuće učvršćen okvir.

Podesive potporne noge

Potporne noge su pocinkovane i podesive u rasponu približno od 0 do 20 cm. Njihov položaj omogućava usklađivanje sa debljinom podne konstrukcije i završnim podom. Zaštita od klizanja doprinosi stabilnosti tokom montaže.

Ploče stopa mogu se okretati i prilagođene su profilima UW 50 i UW 75 i Duofix sistemskim šinama. Nakon nivelisanja noge se fiksiraju. Podloga mora biti stabilna i dovoljno nosiva.

Razmak kačenja 18 ili 23 cm

Pričvrsne šipke za konzolni bide mogu se postaviti na razmaku 18 ili 23 cm. Tačan raspored bira se prema dokumentaciji keramike. Pričvršćenje bidea dodatno se podešava po visini.

Visina se meri od budućeg završnog poda. Košuljica, hidroizolacija, lepak i pločice moraju se uračunati pre konačnog podešavanja. Navojne šipke treba da budu paralelne i odgovarajuće isturene u odnosu na završni zid.

Priključci za stojeću armaturu

Stojeća armatura postavlja se na bide. Element ima pričvršćenja za dovodne priključke koja se podešavaju po širini i visini. Time se hladna i topla voda mogu pozicionirati tako da priključna creva budu dostupna i bez nepotrebnog savijanja.

Dva priključna kolena Rp 1/2″ / R 1/2″ kompatibilna su sa odgovarajućim MF adapterima. Priključci se postavljaju simetrično ili prema zahtevu bidea i armature. Sve spojeve treba ispitati pre zatvaranja zida.

Zaptivni diskovi i izolacione komponente

Zaptivni diskovi, zvučno izolovane osnove i izolacione čaure predstavljaju delove instalacione pripreme priključaka. Njihova uloga je pravilno pozicioniranje i odvajanje priključnih kolena od metalnog okvira.

Ovi elementi ne zamenjuju hidroizolaciju završnog zida. Hidroizolacioni prodori oko priključaka moraju se obraditi prema pravilima izabranog sistema nakon postavljanja građevinskih ploča.

Odvod od PE-HD materijala

Odvodno koleno izrađeno je od PE-HD materijala i ima prečnik približno 50 mm. Nosač kolena podesiv je po visini i zvučno izolovan. To omogućava usklađivanje sa odvodnim izlazom na različitim kompatibilnim bideima.

Zaptivka približne dimenzije 44/32 mm povezuje odvodnu cev bidea sa pripremljenim kolenom. Kanalizaciona cev mora imati odgovarajući pad i ne sme bočno naprezati spoj.

Ispitivanje pritiskom

Zaštitni čepovi omogućavaju jednokratno ispitivanje dovodnih priključaka hladnom vodom do vrednosti koju navodi tehnička dokumentacija. Ispitivanje se obavlja pre zatvaranja zida i prema pravilima cevnog sistema.

Tokom probe pregledaju se svi spojevi. Ne sme biti kapljanja, pomeranja priključaka ili pada pritiska. Nakon provere priključci ostaju zaštićeni do završne montaže.

Pozicioniranje odvoda i dovoda

Visina odvoda, položaj priključaka armature i osa navojnih šipki moraju se posmatrati kao jedan sistem. Nije dovoljno podesiti samo kačenje bidea, jer pogrešno postavljen odvod može sprečiti da keramika nalegne na zid.

Pre oblaganja preporučljivo je ponovo uporediti sve mere sa tehničkim crtežom bidea. Fotografije i zapisane udaljenosti mogu pomoći tokom završne montaže i kasnijeg održavanja.

Oblaganje konstrukcije

Element se oblaže pločama prilagođenim sistemu gradnje i vlažnom prostoru. Ploče se čvrsto pričvršćuju uz okvir. Otvori za navojne šipke, priključke i odvod izrađuju se precizno.

Hidroizolacija se nanosi preko pripremljenog zida. Prodori instalacija zaptivaju se odgovarajućim manžetnama ili drugim sistemskim delovima. Završna površina mora biti ravna.

Završna montaža

Stojeća armatura može se prethodno montirati na bide, nakon čega se povezuju dovodna creva i odvod. Bide se postavlja na navojne šipke, poravnava i ravnomerno zateže.

Nakon montaže kontrolišu se dovod, odvod i stabilnost. Voda ne sme da curi iza keramike, a bide ne treba da se pomera pod normalnim korišćenjem. Nepravilnosti se rešavaju proverom priključaka, a ne prekomernim zatezanjem.

Razlika u odnosu na element od 82 cm

Model 111.516.00.1 ima visinu 112 cm i namenjen je standardnim predzidovima i instalacionim zidovima pune ili delimične visine. Model 111.515.00.1 visok je 82 cm i pogodniji je kada se planira nizak predzid sa policom.

Izbor ne utiče samo na izgled zida već i na način povezivanja sa susednim instalacionim elementima. GEBERIT Duofix univerzalni element 111.516.00.1 predstavlja prilagodljivu osnovu za konzolni bide sa stojećom armaturom, pod uslovom da su sve mere i priključci potvrđeni pre zatvaranja zida.
