GEBERIT Duofix Basic element za umivaonik sa stojećom armaturom 112 cm (111.471.00.1)

Opis

GEBERIT Duofix Basic element za umivaonik sa stojećom armaturom 112 cm

GEBERIT Duofix Basic element za umivaonik sa stojećom armaturom, visine 112 cm i šifre 111.471.00.1, predstavlja instalacioni okvir namenjen ugradnji odgovarajućeg zidnog umivaonika u suvomontažnu ili predzidnu konstrukciju. Element formira noseću osnovu za sanitarnu keramiku i omogućava pripremu dovodnih i odvodnih priključaka pre postavljanja završne zidne obloge.

Ovaj proizvod pripada seriji Duofix Basic. Oznaka Basic ukazuje na jednostavniju konfiguraciju namenjenu uobičajenim instalacionim zahtevima za umivaonik sa stojećom armaturom. To ne znači da se element može ugraditi bez planiranja ili provere kompatibilnosti. Pre kupovine treba proveriti razmak kačenja umivaonika, položaj odvoda, dimenzije sanitarne keramike i način vođenja priključaka do armature.

Namena za stojeću armaturu

Stojeća armatura postavlja se direktno na umivaonik ili odgovarajuću horizontalnu površinu. Element zato ne sadrži noseću ploču za ugradno telo zidne armature. Njegova uloga je da omogući pravilno pozicioniranje dovoda hladne i tople vode iza umivaonika i povezivanje armature priključnim crevima nakon završne montaže.

Položaj dovodnih priključaka treba uskladiti sa oblikom umivaonika, položajem sifona i prostorom potrebnim za priključna creva. Priključci ne treba da ometaju odvodni sklop niti da budu postavljeni tako da su creva oštro savijena. Sve mere uzimaju se prema završnom zidu i podu.

Samonoseći okvir

Element ima samonoseći okvir sa zaštitnom završnom obradom. Okvir prihvata opterećenje umivaonika i prenosi ga na pod i instalacionu konstrukciju. Završne zidne ploče služe kao obloga i ne treba da predstavljaju jedini noseći sloj za sanitarnu keramiku.

Pre povezivanja instalacija okvir se postavlja na projektovanu osu, poravnava i stabilno pričvršćuje. Nakon fiksiranja ne treba da se pomera ili uvija. Ako se okvir pomera u gruboj fazi, može doći do klimanja umivaonika, pucanja fuga ili opterećenja vodovodnih i odvodnih spojeva nakon završetka kupatila.

Visina elementa 112 cm

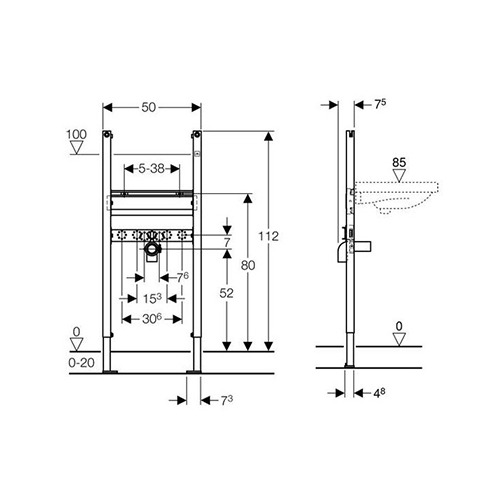

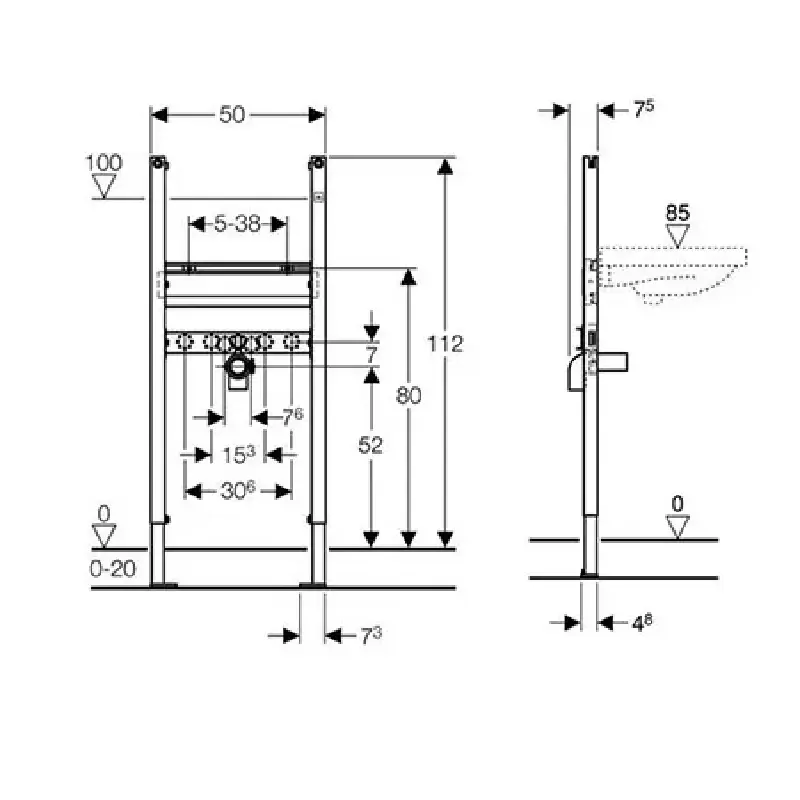

Visina instalacionog elementa iznosi približno 112 cm. Ova vrednost ne označava obaveznu visinu gornje ivice umivaonika. Konačan položaj sanitarne keramike određuje se prema tehničkom crtežu, završnom nivou poda, nameni prostora i potrebama korisnika.

Ako se element postavlja pre izrade završnog poda, treba uračunati sve naknadne slojeve. Košuljica, hidroizolacija, lepak i pločice mogu promeniti referentnu visinu za nekoliko centimetara. Zbog toga se na elementu najpre označava budući završni pod, a zatim se podešava položaj umivaonika i priključaka.

Podesive potporne noge

Pocinkovane potporne noge mogu se podešavati u rasponu približno od 0 do 20 cm. Podesivost omogućava nivelisanje elementa i prilagođavanje konstrukciji poda. Nakon postavljanja noge se čvrsto fiksiraju kako tokom daljih radova ne bi došlo do promene položaja.

Ploče stopa prilagođene su ugradnji u odgovarajuće U-profile, uključujući UW 50. Način oslanjanja i pričvršćivanja zavisi od projekta instalacionog zida. Podloga mora biti stabilna i sposobna da prihvati opterećenje okvira, umivaonika i sila koje nastaju tokom svakodnevnog korišćenja.

Razmak kačenja od 5 do 38 cm

Element omogućava podešavanje pričvrsnih šipki za umivaonik u rasponu približno od 5 do 38 cm. Ovaj raspon pokriva različite modele zidnih umivaonika, ali ne potvrđuje automatsku kompatibilnost sa svakom keramikom. Potrebno je proveriti i položaj odvoda, oblik zadnje strane umivaonika i prostor za priključke.

Navojne šipke treba postaviti simetrično i paralelno. Njihova dužina u odnosu na završni zid određuje se pre oblaganja. Tokom montaže umivaonika matice se zatežu ravnomerno kako se keramika ne bi povukla samo na jednu stranu ili bila izložena lokalnom pritisku.

Traverza za priključke armature

Traverza za armaturne priključke može se podešavati po visini i dubini. Ova karakteristika omogućava preciznije usklađivanje dovoda sa konkretnim umivaonikom i debljinom završnog zida. Priključci treba da budu postavljeni tako da se nakon montaže mogu povezati sa armaturom bez uvijanja ili istezanja creva.

Pre konačnog pričvršćivanja proverava se horizontalni položaj priključaka i njihova udaljenost od ose odvoda. Priključna mesta ne treba da budu neposredno iza sifona ako bi takav raspored otežao servisiranje ili zahtevao nepravilno savijanje creva.

Odvodno priključno koleno

Odvodni sklop uključuje priključno koleno od PE-HD materijala prečnika približno 50 mm i odgovarajuću zaptivku za povezivanje sa umivaonikom. Učvršćenje odvodnog kolena može se podešavati po visini i ima zvučno odvojenu konstrukciju u odnosu na okvir.

Položaj kolena mora odgovarati izlazu na odabranoj keramici. Kanalizaciona cev postavlja se sa potrebnim padom, bez kontra-nagiba i naprezanja zaptivnog spoja. Pre zatvaranja zida treba proveriti prohodnost i nepropusnost odvoda.

Zvučna izolacija priključka

Zvučno izolovano učvršćenje odvodnog kolena smanjuje direktan prenos vibracija sa cevnog sistema na čelični okvir i zidnu konstrukciju. Ova karakteristika ne uklanja zvuk protoka vode, ali doprinosi pravilnijem odvajanju instalacionih delova od noseće konstrukcije.

Da bi zvučno odvajanje imalo efekta, cevi ne treba naslanjati na okvir na drugim mestima bez odgovarajuće zaštite. Priključci i obujmice treba da budu postavljeni prema pravilima korišćenog instalacionog sistema.

Planiranje instalacionog zida

Pre postavljanja elementa određuju se ukupna dubina predzida, položaj profila, trasa dovodnih i odvodnih cevi i mesto budućeg umivaonika. Završna konstrukcija mora imati dovoljno prostora za priključke, ali ne treba nepotrebno povećavati dubinu kupatila.

Element se može koristiti u predzidnim konstrukcijama delimične ili pune visine, kao i u odgovarajućim instalacionim zidovima. Način bočnog i gornjeg učvršćivanja zavisi od konstrukcije i pribora predviđenog za konkretan način montaže.

Ispitivanje vodovodnih spojeva

Dovodne cevi i priključci moraju se ispitati pre zatvaranja zida. Tokom probe svi spojevi treba da ostanu dostupni za pregled. Ako se pojavi kapljanje, spoj se ponovo izvodi ili zaptiva odgovarajućim postupkom pre postavljanja obloge.

Zaštitni čepovi postavljaju se na otvorene priključke kako građevinska prašina, lepak i drugi materijali ne bi ušli u cevi. Čepovi se ne uklanjaju dok ne počne završno povezivanje armature.

Oblaganje konstrukcije

Nakon završetka i ispitivanja instalacija okvir se oblaže odgovarajućim pločama. Ploče se postavljaju uz lice elementa i pričvršćuju prema pravilima sistema. Otvori za navojne šipke, dovod i odvod treba da budu precizni i bez nepotrebno velikih praznina.

U kupatilu se na pripremljenu površinu postavlja hidroizolacija. Prodori cevi obrađuju se odgovarajućim manžetnama ili zaptivnim delovima. Završni zid mora biti ravan kako bi umivaonik pravilno nalegao i kako se keramika ne bi opteretila zbog neravnina.

Završna montaža umivaonika

Nakon postavljanja pločica ugrađuju se umivaonik, stojeća armatura, priključna creva i sifonski sklop. Umivaonik se postavlja na navojne šipke, poravnava i postepeno zateže. Pre konačnog učvršćivanja proverava se horizontalni položaj i ravnomerno naleganje na zid.

Dovod vode se pušta postepeno, a zatim se proveravaju priključci armature. Nakon toga se puni umivaonik i kontroliše odvod. Voda ne sme da se pojavljuje na spojevima ili iza keramike. Sporo oticanje može ukazivati na nepravilno postavljen sifon ili odvodnu cev.

Razlika između Duofix i Duofix Basic varijante

Duofix Basic 111.471.00.1 namenjen je standardnoj pripremi umivaonika sa stojećom armaturom. U odnosu na pojedine druge Duofix modele može imati jednostavniju konfiguraciju okvira i sistemskog pribora. Izbor ne treba zasnivati samo na ceni, već na načinu gradnje, potrebnim priključcima i zahtevima konkretnog projekta.

GEBERIT Duofix Basic element za umivaonik 111.471.00.1 predstavlja funkcionalnu osnovu za organizovanu ugradnju zidnog umivaonika sa stojećom armaturom. Pravilan završni rezultat zavisi od potvrđene kompatibilnosti sa keramikom, stabilnog učvršćivanja okvira i provere vodovodnih i odvodnih spojeva pre zatvaranja zida.
