GEBERIT Duofix montažna traverza za armaturu (111.774.00.1)

Opis

GEBERIT Duofix montažna traverza za armaturu

GEBERIT Duofix montažna traverza za armaturu sa šifrom 111.774.00.1 predstavlja konstrukcionu komponentu namenjenu formiranju stabilne i precizno definisane zone za pričvršćivanje odgovarajuće sanitarne armature i njenih priključaka unutar predzidnog ili suvomontažnog instalacionog sistema. Traverza se ugrađuje pre zatvaranja zida i omogućava da se priključne tačke postave na projektovanoj visini i međusobnom rastojanju.

Proizvod nije slavina, ventil ili kompletan montažni element za određenu sanitariju. Njegova uloga je da obezbedi oslonac i raspored za kompatibilne priključke i armaturu. Pre izbora potrebno je proveriti vrstu armature, broj priključaka, rastojanje između njih, dubinu ugradnje i način povezivanja sa Duofix konstrukcijom.

Namena traverze

Kod klasične zidne instalacije priključci za slavinu često se učvršćuju direktno u masivnom zidu. U sistemu suve gradnje neophodna je odgovarajuća noseća komponenta koja sprečava pomeranje priključaka i prenosi sile na instalacionu konstrukciju. Traverza pruža takvu osnovu i omogućava preciznije pozicioniranje.

Može se koristiti u različitim sanitarnim zonama, u zavisnosti od projekta i potvrđene kompatibilnosti. To mogu biti priključci za zidnu armaturu kod umivaonika, tuša, kade ili druge opreme. Proizvod se ne treba automatski smatrati univerzalnim za svaki tip slavine ili za sve rasporede priključaka.

Uloga u Duofix konstrukciji

Traverza se povezuje sa odgovarajućim delovima GEBERIT Duofix instalacionog sistema. Njena pozicija treba da bude usklađena sa profilima, montažnim elementom i završnom visinom sanitarne opreme. Stabilnost zavisi od pravilnog pričvršćivanja, a ne samo od čvrstoće same traverze.

Pre zatvaranja zida proverava se da li se komponenta može pomerati, uvijati ili rotirati pod opterećenjem. Svako pomeranje priključnih tačaka može kasnije izazvati problem pri montaži armature, naprezanje cevi ili oštećenje završne obloge.

Precizno pozicioniranje armature

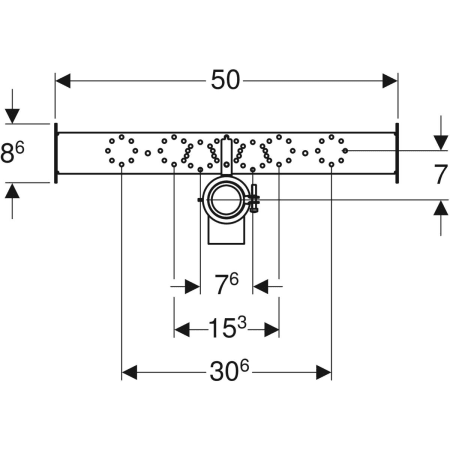

Jedna od najvažnijih funkcija traverze jeste održavanje tačne visine i međusobnog rastojanja priključaka. Kod zidnih slavina čak i malo odstupanje može otežati postavljanje ekscentara, rozeta ili samog tela armature. Zato se pre učvršćivanja proveravaju osa, horizontalno poravnanje i dubina u odnosu na buduću završnu površinu zida.

Merenje treba izvršiti od završnog poda i završnog zida, a ne samo od sirove konstrukcije. U obzir se uzimaju zidne ploče, hidroizolacija, lepak i keramika. Ako se dubina pogrešno proceni, priključci mogu nakon oblaganja ostati previše uvučeni ili previše izbačeni.

Priprema vodovodnih priključaka

Na traverzu se postavljaju kompatibilni priključni elementi prema projektu. Cevi se dovode bez uvijanja i prekomernog naprezanja. Priključci moraju biti mehanički stabilni kako se sila pri zavrtanju armature ne bi prenosila direktno na cevni sistem.

Vrsta priključka, navoj i način spajanja zavise od odabranog cevnog sistema i armature. Nije preporučljivo kombinovati neodgovarajuće priključke samo zato što mogu fizički da se pričvrste na traverzu. Potrebno je proveriti kompatibilnost sa GEBERIT sistemom cevi ili drugim projektovanim instalacionim rešenjem.

Ispitivanje instalacije

Pre zatvaranja zida vodovodni sistem treba ispitati na nepropusnost u skladu sa pravilima za ugrađeni cevni sistem. Svi spojevi moraju ostati vidljivi tokom ispitivanja kako bi se eventualno curenje moglo odmah uočiti. Završna obloga se ne postavlja dok se ne potvrdi da su priključci stabilni i zaptiveni.

Nakon ispitivanja priključci se štite odgovarajućim čepovima od prašine, lepka i drugih materijala. Zaštita ne treba da promeni položaj ili dubinu priključnih mesta. Fotografisanje instalacije pre zatvaranja zida može olakšati kasnije bušenje, održavanje i identifikaciju cevi.

Ugradnja u suvoj gradnji

Kod suvomontažnih zidova završne ploče same po sebi obično nisu dovoljne za stabilno prihvatanje sile armature. Traverza prenosi opterećenje na konstrukciju i smanjuje rizik od pomeranja priključaka prilikom korišćenja slavine. Posebno je važna kod armatura koje se često okreću, povlače ili na koje se prenosi sila preko creva i ručice.

Vrsta zidnih ploča, broj slojeva i raspored profila biraju se prema sistemu gradnje. U vlažnim prostorima koriste se odgovarajuće ploče i hidroizolacija. Otvori oko priključaka treba da budu precizno obrađeni i zaptiveni prema pravilima za konkretnu hidroizolacionu membranu.

Poravnanje i kontrola dubine

Traverza se postavlja pomoću merila, libele ili laserskog nivelira. Horizontalno odstupanje može postati vidljivo tek nakon montaže armature, naročito kada rozete ili telo slavine imaju ravne linije. Zbog toga se položaj proverava više puta pre konačnog zatezanja.

Dubina priključaka mora odgovarati tehničkim zahtevima armature. Završna debljina zida uključuje sve slojeve, pa se ne treba oslanjati samo na nominalnu debljinu profila. Kod debljih pločica ili kamene obloge potrebno je dodatno uračunati završni materijal.

Stabilnost tokom korišćenja

Pravilno ugrađena traverza pomaže da priključci ostanu stabilni kada se armatura montira, koristi ili servisira. Stabilnost je važna jer se spojevi nalaze iza završne obloge i njihovo pomeranje može izazvati curenje na teško dostupnom mestu.

Traverza ipak ne može nadoknaditi pogrešno izabrane pričvršćivače, slabu konstrukciju ili nepravilno povezivanje cevi. Celokupan instalacioni sklop mora biti projektovan kao jedna funkcionalna celina.

Kompatibilnost sa armaturom

Pre kupovine treba proveriti da li odabrana armatura zahteva dva zidna priključka, jedan priključak, ugradno telo ili drugačiji montažni sistem. Traverza za standardne priključke ne zamenjuje namensko ugradno telo termostatske ili višefunkcionalne armature.

Takođe treba proveriti dostupnost odgovarajućih priključnih kolena, nosača i materijala za povezivanje. Šifra 111.774.00.1 služi za tačnu identifikaciju proizvoda, ali konačna kompatibilnost zavisi od projekta i kompletne liste komponenti.

Završna montaža armature

Nakon završetka zida uklanjaju se zaštitni čepovi i montiraju odgovarajući priključni elementi, rozete i telo armature. Pri zatezanju treba koristiti alat i moment koji ne oštećuju navoj ili dekorativnu površinu. Priključci ne smeju da se okreću unutar zida.

Posle montaže proverava se nepropusnost pri različitim položajima armature i radnom pritisku. Ako se uoči pomeranje priključka, rad treba prekinuti i pronaći uzrok. Dodatno zatezanje armature preko granice nije zamena za stabilan nosač.

Servis i dokumentovanje instalacije

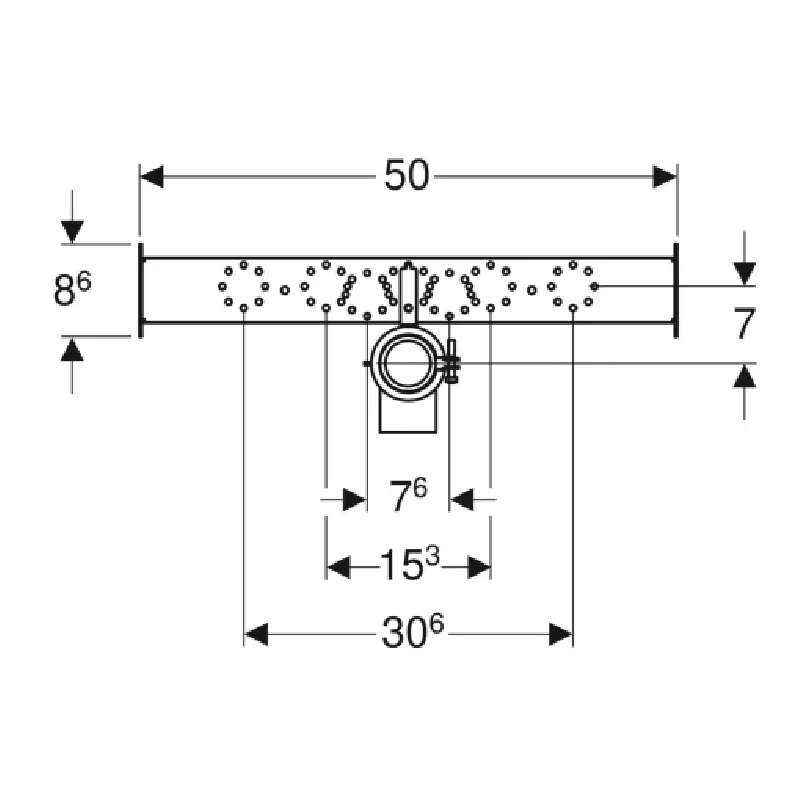

Pošto traverza ostaje skrivena iza zida, korisno je sačuvati tehnički crtež, fotografije i tačne mere njene pozicije. Ti podaci pomažu pri kasnijem bušenju zida, zameni armature ili renoviranju. Bez dokumentacije postoji rizik od slučajnog oštećenja cevi ili nosača.

Sama traverza ne zahteva redovno održavanje kada je pravilno ugrađena. Održavaju se dostupni priključci i armatura. Pojava vlage, klimanja slavine ili promene položaja rozeta zahteva pregled sistema.

Praktična vrednost proizvoda

GEBERIT Duofix montažna traverza za armaturu 111.774.00.1 omogućava organizovanu, stabilnu i preciznu pripremu priključaka unutar predzidnog sistema. Njena najveća vrednost je u pravilnom pozicioniranju i prenosu sila sa armature na instalacionu konstrukciju.

Pouzdan rezultat zavisi od tačnog merenja, izbora kompatibilnih priključaka, ispitivanja instalacije pre zatvaranja zida i pravilnog izvođenja hidroizolacije. Proizvod zato treba posmatrati kao deo kompletnog instalacionog rešenja, a ne kao samostalnu univerzalnu komponentu za svaku slavinu.
