GEBERIT Duofix montažni element za bojler 140 cm (111.777.00.1)

Opis

GEBERIT Duofix montažni element za bojler 140 cm

GEBERIT Duofix montažni element za bojler sa šifrom 111.777.00.1 predstavlja instalacionu konstrukciju namenjenu pripremi stabilnog mesta za postavljanje odgovarajućeg bojlera u sistemu suve gradnje ili predzidne instalacije. Element ima visinu od približno 140 cm i služi kao noseća i montažna osnova unutar završnog zida. Njegova uloga je da omogući pravilno pozicioniranje, pričvršćivanje i planiranje priključaka pre zatvaranja konstrukcije zidnim pločama.

Proizvod nije bojler i ne sadrži rezervoar za toplu vodu, grejač ili regulacionu elektroniku. To je montažni element koji se ugrađuje tokom izvođenja instalacija. Pre izbora potrebno je proveriti dimenzije, masu i raspored pričvrsnih tačaka planiranog bojlera, kao i statičke i instalacione uslove konkretnog projekta.

Primena montažnog elementa

Element je namenjen situacijama u kojima se bojler postavlja uz predzidnu konstrukciju, instalacioni zid ili drugi sistem u kojem opterećenje ne treba osloniti samo na završne gipsane ili cementne ploče. Čelični okvir prenosi opterećenje na odgovarajuće tačke poda i konstrukcije, pod uslovom da je pravilno pričvršćen i usklađen sa projektom.

Takvo rešenje olakšava planiranje kupatila, tehničkih prostorija, kuhinja i drugih prostora u kojima se koristi zidni uređaj za pripremu tople vode. Instalacione cevi, ventili i električni priključak mogu se organizovati unutar predzida, dok završna obloga skriva većinu tehničkih komponenti.

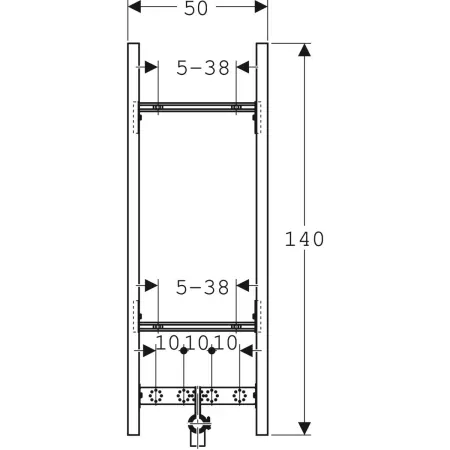

Visina elementa 140 cm

Oznaka 1400 u ITIM nazivu odnosi se na približnu visinu elementa od 140 cm. Ta visina omogućava formiranje noseće zone i rasporeda priključaka u okviru instalacionog zida. Konačan položaj bojlera ipak zavisi od njegove konstrukcije, visine prostorije, pristupa servisnim delovima i projektovanog položaja dovoda i odvoda.

Pre montaže treba nacrtati završni položaj uređaja, proveriti udaljenost od plafona, sanitarija, vrata i nameštaja, kao i prostor potreban za skidanje poklopca i servisiranje grejača ili sigurnosnih komponenti. Montažni element ne treba postaviti tako da završna obloga onemogući održavanje bojlera.

Duofix sistem suve gradnje

GEBERIT Duofix predstavlja modularni sistem montažnih elemenata namenjenih predzidnim i lakim instalacionim konstrukcijama. Elementi se mogu uklapati u odgovarajuće profile, instalacione zidove i sistemske šine, u skladu sa konkretnim načinom gradnje. Kod samostalne predzidne montaže obično su potrebni odgovarajući zidni nosači ili drugi elementi za učvršćivanje.

Duofix naziv ne znači da se svaki element može postaviti na svaki zid bez dodatne provere. Način pričvršćivanja zavisi od podloge, rasporeda profila, visine predzida, očekivanog opterećenja i projekta instalacije. Za bojler je posebno važna procena ukupne mase uređaja kada je napunjen vodom.

Planiranje opterećenja

Vodeni bojler tokom rada nosi masu samog uređaja i zapremine vode u rezervoaru. Zato se opterećenje ne procenjuje samo prema praznoj masi proizvoda. Na primer, masa vode približno odgovara jednom kilogramu po litru, pa ukupno opterećenje može biti znatno veće od mase praznog uređaja.

Tačne dozvoljene vrednosti, raspored nosača i način pričvršćivanja moraju se proveriti u dokumentaciji montažnog elementa i konkretnog bojlera. Nije preporučljivo pretpostaviti kompatibilnost samo zato što je element nazvan montažnim elementom za bojler. Ako projektovano opterećenje ili način kačenja nisu potvrđeni, potrebno je konsultovati instalatera ili projektanta.

Priprema vodovodnih priključaka

Pre zatvaranja zida planiraju se dovod hladne vode, izlaz tople vode, sigurnosna grupa i eventualni odvod sigurnosnog ventila. Priključci moraju ostati dostupni u meri koju zahteva održavanje. Cevi ne treba postavljati tako da budu napregnute, savijene preko dozvoljene mere ili izložene oštrim ivicama konstrukcije.

Položaj priključaka treba uskladiti sa konkretnim modelom bojlera. Horizontalni i vertikalni bojleri mogu imati drugačiji raspored priključnih mesta. Takođe treba predvideti termoizolaciju cevi, zaštitu od kondenzacije i mogućnost zatvaranja dovoda bez uklanjanja zidne obloge.

Električna priprema

Ako se postavlja električni bojler, potrebno je planirati odgovarajuće napajanje, zaštitni uređaj, uzemljenje i položaj priključne kutije. Električne radove treba da izvede kvalifikovani električar. Snaga bojlera, presek kabla i zaštita strujnog kola određuju se prema tehničkim podacima uređaja i važećim propisima.

Električni priključak ne treba sakriti na mestu koje nije dostupno za servis. Takođe treba poštovati zone zaštite u kupatilima i rastojanja od izvora vode. Montažni element pruža konstrukcionu osnovu, ali ne zamenjuje pravilno projektovanu električnu instalaciju.

Poravnanje i učvršćivanje

Okvir se pre konačnog pričvršćivanja poravnava vertikalno i horizontalno. Nepravilno postavljen element može dovesti do toga da bojler stoji ukoso, da priključci budu pod naprezanjem ili da završna zidna površina ne bude ravna. Sve tačke oslonca treba stabilno povezati sa nosećom konstrukcijom.

Pričvršćivači se biraju prema vrsti zida, poda i sistemu montaže. Element se ne sme osloniti samo na završnu oblogu. Nakon postavljanja proveravaju se stabilnost, dimenzije, položaj nosača i usklađenost sa planiranim uređajem.

Završna zidna obloga

Nakon završetka instalacija konstrukcija se oblaže pločama predviđenim za vlažne prostorije. Broj i debljina slojeva zavise od sistema zida i zahtevanog opterećenja. Otvori za priključke moraju biti precizno izvedeni, bez nepotrebnog slabljenja noseće obloge.

Hidroizolacija, lepak i keramičke pločice postavljaju se prema pravilima za konkretnu prostoriju. Pri tome se ne smeju prekriti servisna mesta koja moraju ostati dostupna. Završni slojevi takođe utiču na konačnu dubinu i položaj bojlera u odnosu na zid.

Montaža bojlera

Bojler se montira tek nakon što su noseća konstrukcija i završna obloga pripremljene prema projektu. Kačenje se izvodi na tačkama predviđenim za konkretni uređaj. Pre punjenja vodom proveravaju se mehanička stabilnost, priključci i položaj sigurnosnog ventila.

Nakon povezivanja prvo se puni rezervoar i odzračuje sistem, a tek zatim se električni bojler uključuje. Uključivanje praznog bojlera može oštetiti grejač. Postupak se sprovodi prema uputstvu proizvođača bojlera, jer montažni element ne određuje način prvog puštanja uređaja u rad.

Servis i buduća zamena

Prilikom projektovanja treba razmotriti mogućnost da se bojler jednog dana zameni drugim modelom. Raspored kačenja i priključaka ne mora biti isti kod svih uređaja. Zato je korisno sačuvati tehničku dokumentaciju elementa, fotografije instalacija pre zatvaranja zida i tačne mere priključaka.

Ventili, električni priključak i servisni delovi bojlera moraju ostati pristupačni. Montažni element se uglavnom nalazi iza završne obloge, pa se njegovo održavanje svodi na proveru stabilnosti dostupnih spojeva i pravilno korišćenje montiranog uređaja.

Primena u novogradnji i renoviranju

GEBERIT Duofix montažni element za bojler može se koristiti u novim objektima i tokom renoviranja, pod uslovom da konstrukcija prostora omogućava odgovarajuće pričvršćivanje. Kod renoviranja je važno proveriti postojeći pod, zidove, instalacije i prostor za formiranje predzida.

GEBERIT Duofix montažni element za bojler 140 cm 111.777.00.1 predstavlja konstrukcionu osnovu za organizovanu i stabilnu ugradnju odgovarajućeg bojlera. Pouzdan rezultat zavisi od provere nosivosti, kompatibilnosti uređaja, stručnog povezivanja vode i struje i pravilnog izvođenja završnog zida.
