GEBERIT Kombifix univerzalni montažni element za konzolni bide i stojeću armaturu (457.530.00.1)

Opis

GEBERIT Kombifix univerzalni montažni element za konzolni bide

GEBERIT Kombifix univerzalni montažni element sa šifrom 457.530.00.1 namenjen je ugradnji odgovarajućeg konzolnog bidea sa stojećom armaturom ispred zidanog ili betonskog zida. Element formira stabilnu instalacionu osnovu za pričvršćenje sanitarne keramike, pripremu dovoda hladne i tople vode i povezivanje odvoda. Nakon oblaganja predzida konstrukcija ostaje skrivena, dok se u prostoru vide samo bide, armatura i završni priključni delovi.

Ovaj model označen je kao univerzalni zato što nudi šire mogućnosti podešavanja dubine, pričvršćenja i priključaka. Univerzalna oznaka ipak ne znači da bez provere odgovara svakom bideu. Pre kupovine treba proveriti razmak kačenja, položaj odvoda, dimenzije zadnje strane keramike, raspored priključaka armature i raspoloživu dubinu predzida.

Kombifix sistem za masivne zidove

GEBERIT Kombifix elementi namenjeni su prvenstveno montaži ispred masivnih zidanih i betonskih zidova. Okvir se povezuje sa nosećom građevinskom konstrukcijom i zatim se obzidava ili uklapa u odgovarajući predzid. Za razliku od samonosećih Duofix elemenata, Kombifix nema visoke podne noge koje samostalno formiraju instalacioni ram.

Stabilnost zavisi od kvaliteta podloge, pravilnog izbora pričvrsnog materijala i ravnomernog povezivanja svih nosača sa zidom. Element se ne sme pričvrstiti samo za tanku završnu oblogu ili nenoseću ploču. Ako zid nije dovoljno čvrst ili je način gradnje drugačiji, potrebno je izabrati odgovarajući instalacioni sistem.

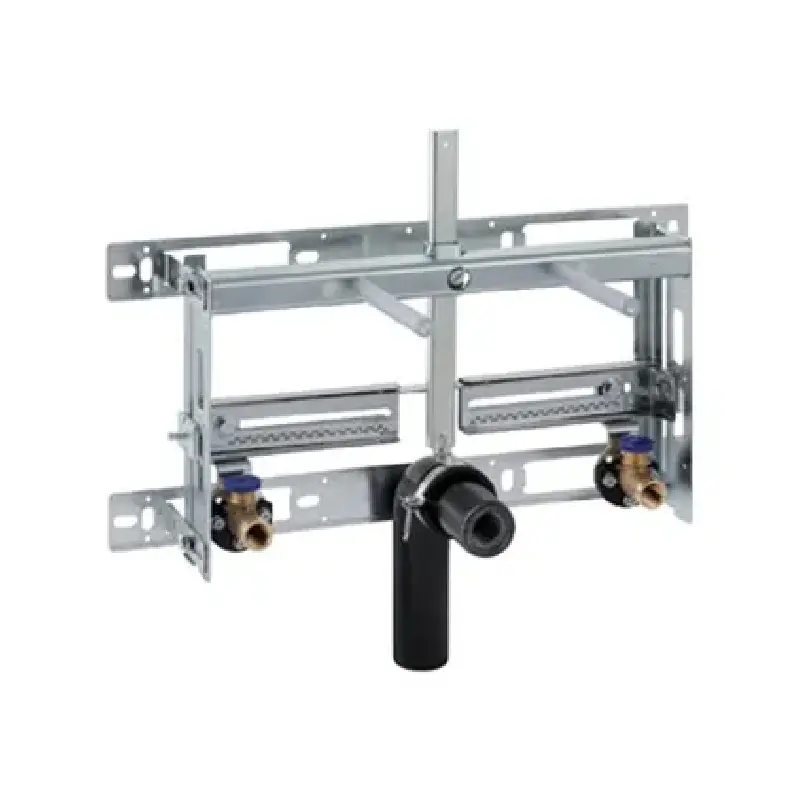

Pocinkovani montažni ram

Osnovu proizvoda čini pocinkovani čelični montažni ram. Metalna konstrukcija prihvata opterećenje konzolnog bidea i prenosi ga na zid. Pocinkovana površina pruža zaštitu elementa tokom ugradnje i kasnijeg boravka iza zidne obloge, ali okvir tokom radova ipak treba zaštititi od dugotrajnog kontakta sa vodom i agresivnim građevinskim preparatima.

Pre zatvaranja zida proverava se da li se okvir pomera, uvija ili odvaja od podloge. Konstrukcija mora ostati stabilna kada se na pričvrsne tačke primeni umereno opterećenje. Pomeranje u ovoj fazi može kasnije dovesti do klimanja bidea ili oštećenja završnih fuga.

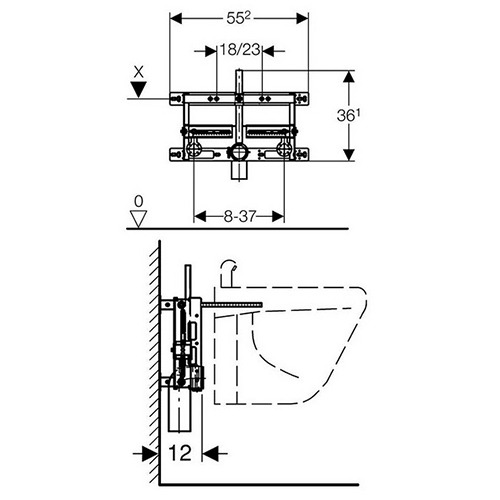

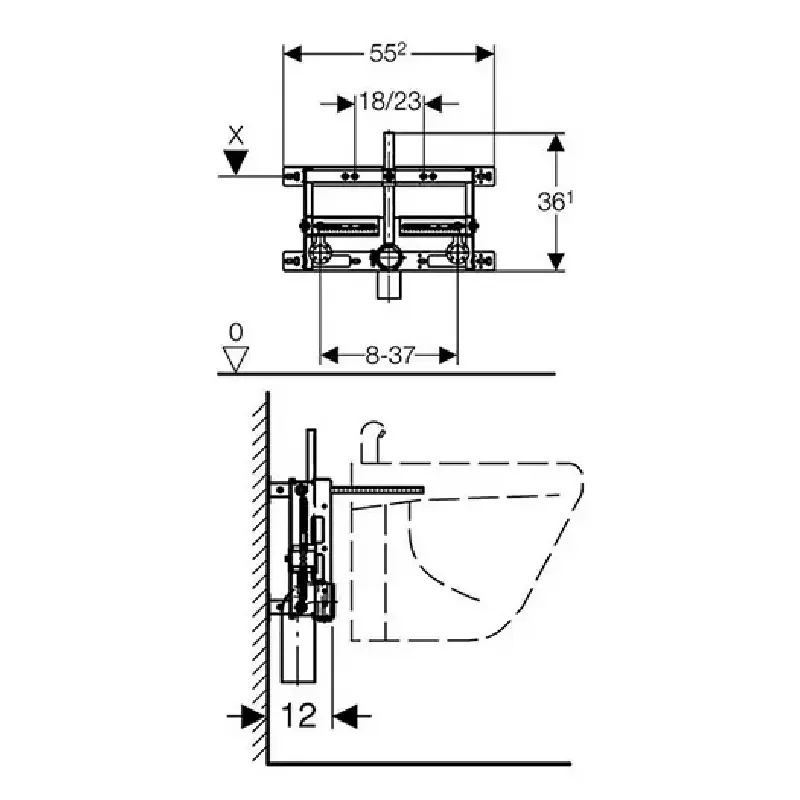

Podesiva dubina montaže 12–16 cm

Jedna od važnih karakteristika modela 457.530.00.1 jeste mogućnost podešavanja dubine montaže približno od 12 do 16 cm. Ovaj raspon omogućava prilagođavanje debljini predzida, rasporedu cevi i položaju završne obloge. Dubina se bira tako da priključci imaju dovoljno prostora, a završna površina zida ostane u projektovanoj ravni.

Podešavanje dubine ne odnosi se na ukupnu završnu debljinu zida. Na metalni okvir i instalacione komponente dodaju se malter ili građevinske ploče, hidroizolacija, lepak i keramika. Pre konačnog fiksiranja mora se znati gde će se nalaziti lice završnog zida kako bi navojne šipke, odvod i priključci armature imali odgovarajuću isturenost.

Razmak kačenja 18 ili 23 cm

Element podržava razmak kačenja konzolnog bidea od 18 ili 23 cm. Ove vrednosti odgovaraju čestim rasporedima pričvrsnih otvora na zidnim bideima. Tačan razmak obavezno se proverava u tehničkoj dokumentaciji izabrane sanitarne keramike.

Pričvršćenje bidea podesivo je po visini, čime se gornja ivica keramike može postaviti na projektovani položaj. Visina se meri od završenog poda. Ako podne pločice i ostali slojevi još nisu postavljeni, njihova ukupna debljina mora se uračunati u podešavanje.

Priključci za stojeću armaturu

Stojeća armatura postavlja se na bide, dok su vodovodni priključci sakriveni iza keramike ili predzida. Kod ovog univerzalnog elementa pričvršćenja armature mogu se podešavati po širini i visini. To olakšava usklađivanje sa različitim rasporedima priključnih creva i oblikom zadnje strane bidea.

Dva priključna kolena Rp 1/2″ / R 1/2″ koriste se za dovod hladne i tople vode u konfiguraciji koju predviđa konkretna armatura. Priključci moraju biti horizontalno poravnati i dovoljno udaljeni od odvoda kako bi povezivanje bilo pristupačno. Creva ne treba savijati pod oštrim uglom niti ih pritiskati između keramike i zida.

Zvučno izolovane osnove i izolacione čaure

Zvučno izolovane osnove i izolacione čaure odvajaju priključne delove od direktnog kontakta sa metalnim okvirom. Njihova uloga je smanjenje prenosa vibracija kroz konstrukciju. Ova zaštita ne uklanja zvuk protoka vode, ali doprinosi pravilnijem postavljanju priključaka.

Da bi zvučno odvajanje imalo smisla, cevi treba pravilno pričvrstiti i na drugim tačkama. Metalne i plastične cevi ne treba ostaviti da slobodno udaraju u okvir ili zidnu oblogu. Način učvršćenja zavisi od izabranog cevnog sistema.

Odvodno koleno i zaptivka

Odvodna priprema uključuje priključno koleno od PE-HD materijala prečnika približno 50 mm i zaptivku približne dimenzije 44/32 mm. Učvršćenje kolena podesivo je po visini i zvučno izolovano, što olakšava usklađivanje sa položajem odvoda na bideu.

Kanalizaciona cev mora imati pravilan pad i dovoljno prostora za povezivanje bez naprezanja zaptivke. Pre zatvaranja predzida treba izvršiti probu odvoda. Spoj ne sme da curi niti da se pomera pri blagom opterećenju.

Priprema i ispitivanje dovoda

Vodovodne cevi povezuju se sa priključnim kolenima prema pravilima korišćenog sistema. Svi skriveni spojevi ispituju se na nepropusnost pre oblaganja. Tokom probe priključci ostaju vidljivi kako bi se eventualne kapljice odmah uočile.

Nakon provere dovodni otvori štite se odgovarajućim čepovima. Građevinska prašina, lepak i ostaci maltera ne smeju dospeti u navoj ili cev. Zaštita se uklanja tek tokom završnog povezivanja armature.

Pozicioniranje elementa

Okvir se postavlja na osu bidea i poravnava u svim pravcima. Kontrolišu se razmak navojnih šipki, visina odvodnog kolena, položaj dovodnih priključaka i dubina u odnosu na završni zid. Svaka mera treba da bude potvrđena tehničkim crtežom keramike.

Cevi se ne koriste za povlačenje ili ispravljanje okvira. Prvo se potpuno učvršćuje konstrukcija, a tek zatim se povezuju instalacije. Korisno je fotografisati gotovu instalaciju pre oblaganja i sačuvati mere skrivenih priključaka.

Oblaganje predzida

Posle ispitivanja dovoda i odvoda element se obzidava ili oblaže u skladu sa projektovanim sistemom. Završni zid mora biti dovoljno čvrst i ravan da bide ravnomerno nalegne. Otvori za navojne šipke, odvod i dovodne priključke izvode se precizno.

U kupatilu se postavlja hidroizolacija prilagođena vrsti zida i završne obloge. Prodori oko priključaka moraju biti pravilno zaptiveni. Preveliki otvori i neuredne ivice mogu otežati završnu montažu i zaptivanje.

Montaža bidea i armature

Nakon završetka zida postavlja se stojeća armatura na bide, povezuju se dovodna creva i odvod, a zatim se sanitarna keramika navlači na navojne šipke. Bide se poravnava i pričvršćuje postepenim i ravnomernim zatezanjem.

Po završetku montaže pušta se voda i proveravaju svi dostupni spojevi. Bide treba da bude stabilan, odvod mora nesmetano da radi, a iza keramike ne sme biti tragova curenja. Ako se pojavi problem, bide se skida i spoj pregleda, umesto prekomernog zatezanja pričvršćenja.

Kompatibilnost i razlika u odnosu na kompaktni model

Univerzalni Kombifix 457.530.00.1 pruža više mogućnosti prilagođavanja od kompaktnog modela 457.509.00.1, naročito kroz podesivu dubinu montaže i podešavanje pričvršćenja armature po širini i visini. Izbor između ova dva proizvoda treba zasnivati na građevinskoj konstrukciji, raspoloživom prostoru i zahtevima bidea.

GEBERIT Kombifix univerzalni element 457.530.00.1 predstavlja prilagodljivu instalacionu osnovu za konzolni bide sa stojećom armaturom. Pouzdan završni rezultat zavisi od pravilnog zidnog pričvršćivanja, tačnog podešavanja dubine i visine i provere svih vodovodnih i odvodnih spojeva pre zatvaranja konstrukcije.
