GEBERIT Duofix montažni element za pisoar sa skrivenom elektronikom 112–130 cm (111.613.00.1)

Opis

GEBERIT Duofix montažni element za pisoar sa skrivenom elektronikom

GEBERIT Duofix montažni element za pisoar sa skrivenom elektronikom, šifra 111.613.00.1, predstavlja instalacionu konstrukciju namenjenu ugradnji odgovarajućeg zidnog pisoara i kompatibilnog GEBERIT uređaja za skriveno upravljanje ispiranjem. Element objedinjuje noseći okvir, podesive priključne i pričvrsne zone, ugradno kućište za funkcionalne komponente i servisni otvor kroz koji se nakon završetka zida pristupa upravljanju.

Podesiva visina elementa od približno 112 do 130 cm omogućava prilagođavanje položaju sanitarne keramike i uslovima konkretnog projekta. Izraz univerzalni odnosi se na mogućnost podešavanja i kombinovanja sa različitim kompatibilnim pisoarima, ali ne znači da proizvod bez provere odgovara svakoj keramici. Pre kupovine treba proveriti tehnički crtež pisoara, razmak kačenja, položaj dovoda i odvoda i kompatibilnost sa predviđenim skrivenim upravljanjem.

Skriveno elektronsko upravljanje

Skrivena elektronika omogućava da uređaj za upravljanje bude smešten iza završne zidne obloge, umesto da velika upravljačka ploča dominira površinom zida. U zavisnosti od izabrane konfiguracije, aktiviranje se može zasnivati na kompatibilnom senzorskom sistemu i odgovarajućim komponentama predviđenim za takav način rada.

Montažni element predstavlja pripremu za ovu vrstu upravljanja. Završnu elektronsku jedinicu, senzor, napajanje i druge delove treba proveriti prema tehničkoj dokumentaciji konkretnog sistema. Nije opravdano pretpostaviti da su sve elektronske komponente uključene samo zato što proizvod u nazivu sadrži izraz „sa skrivenom elektronikom“.

Samonoseći instalacioni okvir

Okvir je projektovan kao noseća osnova koja prihvata sanitarni element i prenosi opterećenje na pod i instalacionu konstrukciju. Površinska obrada okvira namenjena je zaštiti tokom ugradnje i korišćenja unutar predzida. Ipak, okvir se mora pravilno pričvrstiti; sama čvrstoća materijala ne može nadoknaditi slabu podlogu ili neodgovarajuće ankere.

Pre povezivanja priključaka okvir se postavlja na projektovanu osu, poravnava vertikalno i horizontalno i stabilno učvršćuje. Nakon fiksiranja ne treba da se pomera pod umerenim opterećenjem. Nepravilno postavljen okvir može prouzrokovati odstupanje priključaka, otežanu montažu pisoara i neujednačeno naleganje na završni zid.

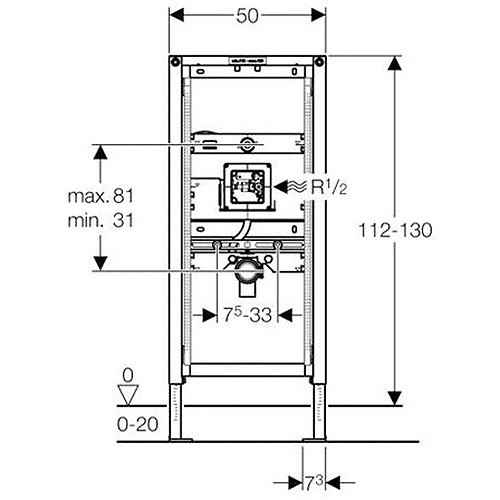

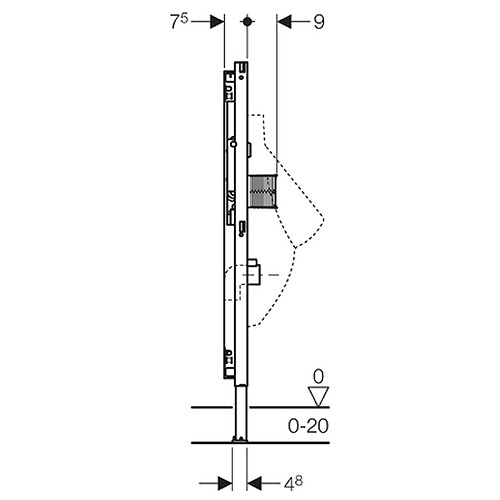

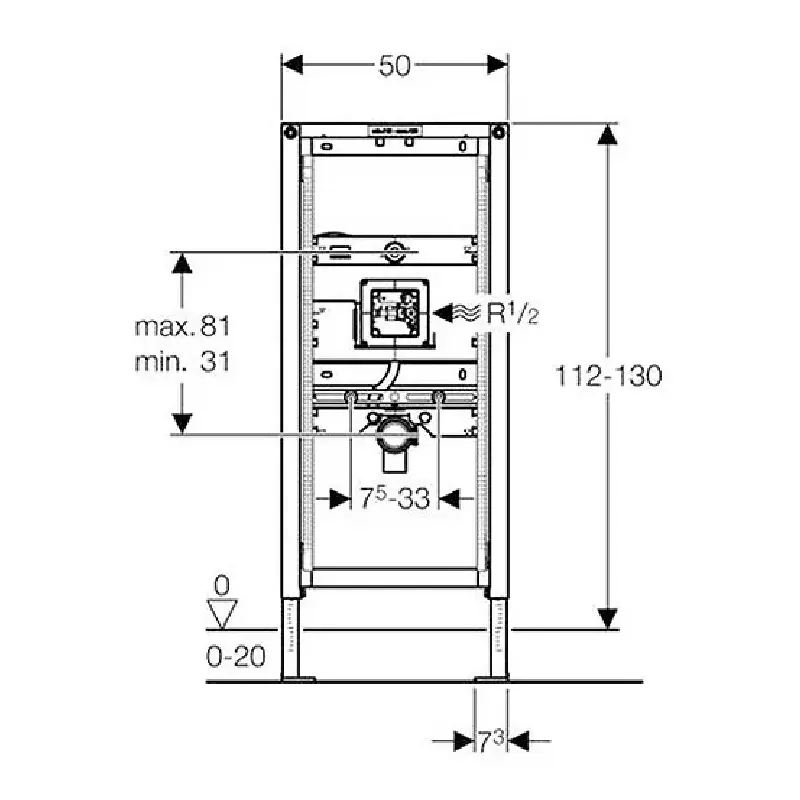

Podešavanje visine 112–130 cm

Visina se određuje prema završnom podu i tehničkim merama odabrane keramike. U obzir se uzimaju košuljica, hidroizolacija, lepak i podne pločice. Ako se element postavi prema sirovoj građevinskoj visini bez korekcije, završni položaj pisoara može odstupati od projektovane mere.

Podesivi raspon olakšava usklađivanje sa različitim visinama sanitarne keramike i rasporedom priključaka. Međutim, položaj se ne bira proizvoljno. Dovod, odvod, pričvršćenja i senzorska konfiguracija moraju ostati u granicama navedenim u dokumentaciji pisoara i uređaja za upravljanje.

Potporne noge i nivelisanje

Potporne noge omogućavaju prilagođavanje konstrukciji i visini poda. Nakon podešavanja moraju se čvrsto fiksirati kako tokom povezivanja cevi, postavljanja zidnih ploča i montaže keramike ne bi došlo do promene položaja. Za kontrolu vertikalnosti koriste se odgovarajuća merila i libela.

Podloga na koju se element oslanja mora biti stabilna i sposobna da prihvati projektovano opterećenje. Element se ne postavlja na labav sloj ili površinu koja može da se slegne. Način učvršćivanja bira se prema vrsti poda, zida i sistemske konstrukcije.

Univerzalno ugradno kućište

Ugradno kućište formira zaštićenu zonu u kojoj se postavljaju funkcionalne komponente odgovarajućeg GEBERIT upravljanja pisoarom. Tokom grubih građevinskih radova otvor se štiti predviđenom građevinskom zaštitom kako prašina, malter, lepak i drugi materijali ne bi ušli u funkcionalni prostor.

Građevinska zaštita se prilagođava konačnoj ravni zida prema uputstvu. Otvor ne sme biti trajno zatvoren, jer mora omogućiti kasniji pristup ventilu, elektronici i priključcima. Završni servisni element postavlja se tek nakon završetka oblaganja i pripreme zida.

Priprema napajanja

Skriveno elektronsko upravljanje može zahtevati mrežno ili drugo odgovarajuće napajanje, u zavisnosti od izabrane završne jedinice. Ako je potrebno mrežno napajanje, kabl i priključna zona pripremaju se pre zatvaranja zida. Električne radove treba da izvede stručno lice, uz poštovanje pravila za instalacije u sanitarnim prostorima.

Napajanje se ne bira samo prema naponu. Potrebno je proveriti fabričku šifru, priključak, dozvoljenu snagu, način montaže i kompatibilnost sa upravljačkom jedinicom. Improvizovani adapteri ili neproverena povezivanja mogu dovesti do nepravilnog rada i otežanog servisiranja.

Dovod vode i zaporni ventil

Element ima pripremu za kontrolisani dovod vode prema uređaju za ispiranje. Zaporni ventil omogućava da se dotok zatvori tokom montaže ili servisiranja funkcionalnih delova. Položaj ventila i priključaka mora omogućiti pristup kroz predviđeni servisni otvor.

Pre zatvaranja zida dovod se ispituje na nepropusnost. Svi spojevi treba da ostanu vidljivi tokom ispitivanja. Nakon potvrde da nema curenja, otvori se štite od prljavštine, ali se ne zatvaraju na način koji bi onemogućio budući servis.

Savitljivo crevo i zaštita povratnog toka

Savitljivo crevo olakšava povezivanje funkcionalnih komponenti u ograničenom prostoru ugradnog kućišta. Crevo se postavlja bez oštrog savijanja, uvijanja ili pritiska na ivice. Mora ostati u položaju u kojem se ne tare o pokretne ili oštre delove konstrukcije.

Ugrađena zaštita od neželjenog povratnog toka predstavlja deo hidrauličke konfiguracije sistema. Sve komponente treba povezati u smeru i redosledu navedenom u uputstvu. Nepravilno okretanje ili izostavljanje delova može uticati na funkcionalnost ispiranja.

Priprema za senzorsko povezivanje

Element sadrži instalacionu pripremu koja omogućava povezivanje odgovarajućih senzorskih komponenti. Kod pojedinih sistema senzor može sarađivati sa sifonom ili drugim delom instalacije radi registrovanja korišćenja. Tačan princip rada zavisi od završnog uređaja za upravljanje.

Cevi i kablovi za povezivanje postavljaju se tako da ostanu zaštićeni i dostupni iz servisne zone. Ne treba ih skraćivati ili produžavati van smernica proizvođača. Pre oblaganja proverava se da li su svi vodovi pravilno uvedeni i označeni.

Podesivi dovodni i odvodni elementi

Položaj dovoda prilagođava se odabranoj keramici i načinu ispiranja. Priključno koleno odvoda može se pozicionirati prema izlazu pisoara, čime se olakšava precizno usklađivanje. Odvodni spoj treba da bude rasterećen od bočnih sila i povezan sa kanalizacionom cevi odgovarajućeg prečnika i pada.

Zvučna izolacija priključka može umanjiti direktan prenos vibracija na čelični okvir i zidnu konstrukciju. Ona ne uklanja zvuk vode, ali doprinosi pravilnijem odvajanju cevnog sistema od nosećih delova.

Podesiva pričvršćenja za pisoar

Pričvršćenja se podešavaju po širini i visini prema tehničkom crtežu odabranog pisoara. Ovaj korak treba završiti pre zatvaranja zida. Položaj se proverava merenjem od ose elementa, završnog poda i buduće ravni zida.

Navojne šipke treba da budu paralelne i dovoljno isturene za završnu montažu. Preveliko odstupanje može otežati postavljanje keramike, dok nepravilno zatezanje može izazvati naprezanje. Zaštitni čepovi koriste se tokom radova kako se navoji ne bi zaprljali ili oštetili.

Prilagođavanje pisoarima sa raspršivačem

Za određene pisoare sa drugačijim načinom dovoda ili raspršivačem može biti potreban dodatni pribor. Takva mogućnost ne znači da je svaki pisoar sa raspršivačem neposredno kompatibilan sa osnovnim elementom. Potrebno je proveriti listu pribora i tehničke zahteve konkretnog modela keramike.

Dodatni delovi se planiraju pre zatvaranja zida. Naknadno prilagođavanje već završene konstrukcije može zahtevati skidanje obloge i povećati obim radova.

Oblaganje i završna obrada zida

Nakon uspešnog ispitivanja dovoda i odvoda okvir se oblaže pločama predviđenim za vlažne prostorije i izabrani sistem gradnje. Otvori za servisnu zonu, priključke i pričvrsne šipke izvode se precizno prema šablonu.

Hidroizolacija se obrađuje oko svih prodora. Završna zidna površina mora biti ravna kako bi pisoar i servisni element pravilno nalegli. Građevinska zaštita ugradnog kućišta ostaje na mestu dok se ne završe radovi koji mogu uneti prašinu ili lepak u unutrašnjost.

Montaža, podešavanje i puštanje u rad

Nakon završetka zida postavljaju se funkcionalni delovi upravljanja, povezuje elektronika, montira pisoar i proverava odvod. Sistem se zatim podešava prema uputstvu odgovarajuće upravljačke jedinice. Proveravaju se registrovanje korišćenja, aktiviranje ispiranja, protok i vreme rada.

Prevelika količina vode može izazvati prskanje, dok nedovoljan protok može ostaviti posudu neujednačeno ispranom. Podešavanje se obavlja u granicama koje podržavaju pisoar i upravljački ventil. Kod problema se zasebno proveravaju napajanje, senzor, ventil, dovod i odvod.

Servisiranje skrivene elektronike

Najvažniji funkcionalni delovi moraju ostati dostupni kroz servisni otvor. Završni servisni element ne treba trajno lepiti ili silikonirati. Kod zamene ventila, elektronike ili priključnog dela pristupa se unutrašnjosti bez rušenja zida, pod uslovom da je konstrukcija izvedena prema uputstvu.

GEBERIT Duofix montažni element za pisoar sa skrivenom elektronikom 111.613.00.1 predstavlja instalacionu osnovu za diskretno elektronsko upravljanje i prilagodljivu ugradnju kompatibilnog pisoara. Pouzdan rad zavisi od pravilnog izbora keramike, upravljačke jedinice, napajanja i svih priključnih komponenti.
