Opis

Geberit ugradni set za CleanLine tuš kanalice DN 40 154.152.00.1

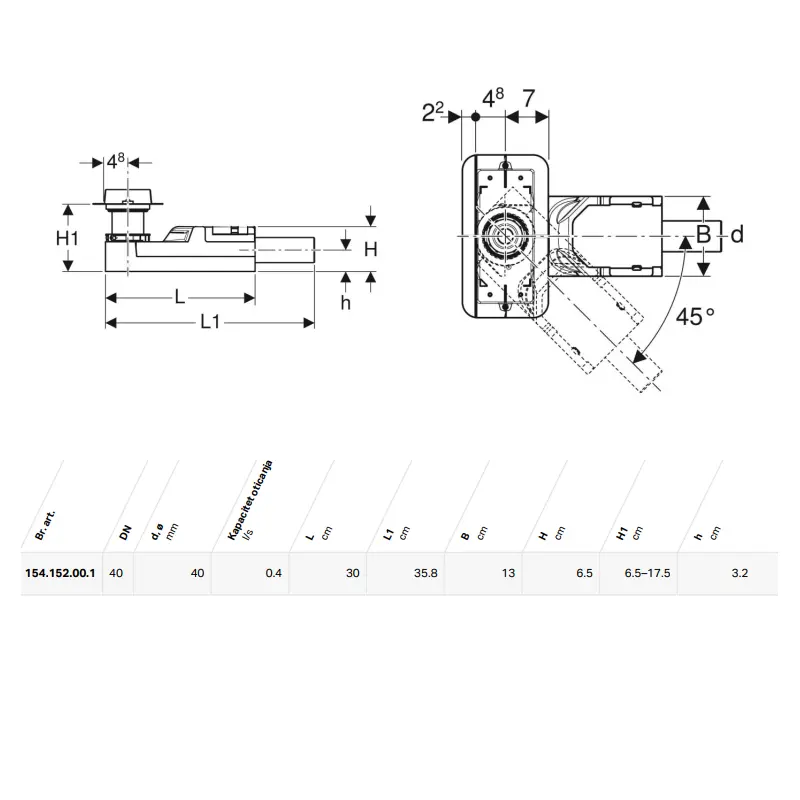

Niski ugradni set za Geberit CleanLine sistem

Geberit 154.152.00.1 je ugradni komplet namenjen za povezivanje završne CleanLine tuš kanalice sa kanalizacionom instalacijom u podnoj konstrukciji male visine. Postavlja se pre izvođenja završnog estriha, hidroizolacije, lepka i podne keramike.

Proizvod predstavlja skriveni funkcionalni deo sistema i ne uključuje vidljivu tuš kanalicu. Komplet sadrži sifon, osnovni EPS element, zaptivnu pločicu i montažne komponente, dok se odgovarajuća Geberit CleanLine kanalica bira i poručuje zasebno.

Model je namenjen za visinu estriha od 65 do 90 mm na mestu podnog odvoda, zbog čega se koristi kada standardni ugradni set sa većim sifonom i priključkom DN 50 ne može da se postavi.

Za podne konstrukcije visine od 65 do 90 mm

Osnovna karakteristika modela 154.152.00.1 je mogućnost ugradnje u podnu konstrukciju sa malom raspoloživom visinom. Najmanja potrebna visina estriha na mestu odvoda iznosi 65 mm, dok je gornja granica predviđene primene 90 mm.

Prilikom planiranja ugradnje potrebno je uračunati:

• položaj kanalizacione cevi
• visinu i položaj sifona
• potreban pad odvodne instalacije
• debljinu estriha
• hidroizolacioni sloj
• debljinu lepka
• debljinu podnih pločica
• završnu visinu CleanLine kanalice
• pad tuš površine prema odvodu

Visina estriha meri se u zoni podnog odvoda. Raspoloživa dubina mora omogućiti pravilan položaj sifona i horizontalnog priključka bez mehaničkog naprezanja cevi.

Za konstrukcije sa visinom estriha od 90 do 220 mm koristi se Geberit ugradni set 154.150.00.1 sa priključkom DN 50 i sifonom visine 50 mm.

Horizontalni odvod DN 40

Geberit ugradni set 154.152.00.1 ima horizontalni odvod nominalnog prečnika DN 40, odnosno 40 mm. Ovaj priključak prilagođen je kompaktnoj konstrukciji sifona i maloj visini poda.

Pre zatvaranja podne konstrukcije potrebno je proveriti:

• kompatibilnost sa kanalizacionom instalacijom
• prečnik priključne cevi
• pravac odvoda
• dovoljan pad kanalizacione cevi
• pravilno naleganje spojeva
• nepropusnost sistema
• stabilnost sifona
• položaj završne CleanLine kanalice

Kompletan odvodni sklop treba testirati vodom pre izvođenja završnog estriha, hidroizolacije i postavljanja keramike.

Sifon visine 30 mm

Set sadrži niski sifon visine 30 mm, izrađen od PE-HD materijala. Mala visina sifona omogućava ugradnju u podne konstrukcije kod kojih je raspoloživa dubina ograničena.

Sifon obavlja nekoliko funkcija:

• prihvata vodu iz CleanLine tuš kanalice
• usmerava vodu prema horizontalnom odvodu DN 40
• formira vodeni zatvarač
• smanjuje prolazak mirisa iz kanalizacije
• omogućava pristup radi čišćenja kroz završni kanal
• povezuje vidljivi deo sistema sa kanalizacionom instalacijom

Zbog male konstrukcione visine posebno je važno pravilno izvesti pad odvodne cevi i redovno čistiti dostupne unutrašnje komponente.

Sifon od PE-HD materijala

Sifon je izrađen od polietilena visoke gustine, odnosno PE-HD materijala. Ovaj materijal koristi se u sanitarnim odvodnim sistemima zbog otpornosti na vlagu, stabilne geometrije i kompatibilnosti sa standardnim otpadnim vodama iz kupatila.

PE-HD konstrukcija omogućava:

• precizno spajanje komponenti
• malu masu
• otpornost na vlagu
• stabilnost unutar podne konstrukcije
• jednostavno održavanje
• dugotrajnu primenu uz pravilnu montažu

Sifonski sklop mora biti postavljen bez uvijanja i mehaničkog opterećenja priključne cevi.

EPS element za zvučnu izolaciju

Ugradni komplet sadrži osnovni element od EPS-a koji prihvata sifon i doprinosi smanjenju prenosa zvuka na okolnu podnu konstrukciju.

EPS element omogućava:

• stabilno pozicioniranje sifona
• prihvatanje odvodnog sklopa
• zaštitu sifona tokom građevinskih radova
• lakše formiranje estriha
• smanjenje prenosa zvuka
• precizno određivanje položaja kanalice

Element se postavlja na stabilnu i pravilno pripremljenu podlogu prema Geberit uputstvu za montažu.

Predmontirana zaptivna pločica

Geberit 154.152.00.1 ima predmontiranu zaptivnu pločicu namenjenu povezivanju ugradnog seta sa kompozitnim hidroizolacionim sistemom.

Zaptivna pločica izvedena je kružno oko spoja, sa zonom širine približno 10 cm, što omogućava povezivanje sa hidroizolacionim premazom i zaptivnim trakama u podnoj konstrukciji.

Ona doprinosi:

• kontinuitetu hidroizolacionog sloja
• zaštiti kritične zone oko odvoda
• smanjenju rizika od prodora vode
• pravilnom spoju odvoda i estriha
• jednostavnijoj obradi zone oko kanalice

Predmontirana pločica ne zamenjuje kompletnu hidroizolaciju tuš prostora. Potrebno je zaštititi celu mokru zonu, spojeve poda i zida, uglove i prodore instalacija.

Za kompozitne hidroizolacione sisteme

Ugradni set je predviđen za povezivanje sa kompozitnim premazima za zaptivanje.

Hidroizolacija treba da obuhvati:

• površinu oko ugradnog elementa
• spoj kanalice i estriha
• celu podnu površinu tuša
• spoj zida i poda
• unutrašnje uglove
• prodore instalacija
• zonu ispod podnih pločica
• sve kritične spojeve mokre zone

Hidroizolacioni materijali, zaptivne trake, lepak i keramika moraju biti međusobno kompatibilni.

Ugradnja kod veoma male debljine poda

Ovaj model namenjen je upravo situacijama u kojima je ukupna podna konstrukcija veoma niska. To je čest slučaj kod renoviranja kupatila, stanova sa tankom međuspratnom konstrukcijom ili prostora u kojima nije moguće značajno podizanje završnog nivoa poda.

Pre izbora proizvoda treba proveriti:

• kotu postojeće kanalizacione cevi
• raspoloživu dubinu poda
• mogućnost ostvarivanja pada cevi
• debljinu budućeg estriha
• završni nivo ostatka kupatila
• položaj vrata
• visinu staklene pregrade
• debljinu podne keramike

Mala visina samog ugradnog seta ne može nadoknaditi kanalizacionu cev postavljenu previsoko ili nedovoljan pad prema vertikali.

Za otpadnu vodu pojedinačne glave tuša

Geberit ovaj ugradni set navodi za prihvatanje otpadne vode pojedinačne glave tuša.

To znači da pre izbora treba proveriti protok ugrađene tuš opreme, naročito kod sistema koji obuhvataju:

• veliku tuš ružu
• usponski tuš
• bočne mlaznice
• kaskadni izliv
• više izlaza koji rade istovremeno

Kod većeg zbirnog protoka potrebno je proveriti da li je niski odvod DN 40 odgovarajući za planirani sistem.

Tuš kanalica poručuje se zasebno

Artikal 154.152.00.1 predstavlja isključivo ugradni set. Vidljiva Geberit CleanLine kanalica nije deo isporuke i mora se dodatno poručiti.

Kompletan sistem čine:

1. Geberit ugradni set 154.152.00.1
2. Odabrana Geberit CleanLine tuš kanalica

Završni kanal bira se prema:

• seriji
• potrebnoj dužini
• širini tuš prostora
• završnoj obradi
• boji
• rasporedu podnih pločica
• planiranom izgledu kupatila

Kompatibilnost sa CleanLine kanalima

Geberit uz ovaj ugradni set navodi više odgovarajućih CleanLine serija:

• Geberit CleanLine20
• Geberit CleanLine30
• Geberit CleanLine50
• Geberit CleanLine60
• Geberit CleanLine80
• Geberit CleanLine kanal koji se može obložiti pločicama

Tačna kompatibilnost zavisi od konkretnog artikla, dimenzije i završne obrade odabrane kanalice.

CleanLine kanalica za tuš u ravni sa podom

Ugradni komplet koristi se za izvođenje tuš prostora bez izdignute tuš kade. Završna CleanLine kanalica postavlja se u ravni sa podnim pločicama, dok je sifonski sklop skriven unutar poda.

Pravilna izvedba zahteva:

• precizno postavljanje ugradnog seta
• dovoljan pad kanalizacione cevi
• pravilan pad poda prema kanalici
• neprekidnu hidroizolaciju
• usklađivanje sa debljinom keramike
• pristup završnom kanalu radi održavanja
• ispitivanje sistema pre zatvaranja poda

Napomena za pločice manje od 5 cm

Geberit navodi da kod pločica manjih od 5 cm treba obratiti pažnju na visinu preklapanja estriha. Materijal i potrebnu debljinu estriha u tom slučaju treba da definiše keramičar.

Ova napomena posebno je važna kod:

• sitnog mozaika
• malih protivkliznih pločica
• dekorativnih keramičkih formata
• nepravilno oblikovanih pločica
• vrlo tankih podnih obloga

Podloga mora obezbediti stabilno oslanjanje keramike i pravilan prelaz prema završnoj CleanLine kanalici.

Pad poda prema kanalici

Pod tuš prostora mora biti izveden sa odgovarajućim padom kako bi voda bez zadržavanja dolazila do CleanLine kanalice.

Prilikom izvođenja potrebno je uskladiti:

• položaj završnog kanala
• dimenzije tuš zone
• format podnih pločica
• smer i položaj fuga
• završnu visinu kanalice
• visinu ostatka kupatila
• položaj staklene pregrade
• ravnomernost pada

Nepravilno izveden pad može izazvati zadržavanje vode čak i kada su sifon i kanalizaciona instalacija pravilno povezani.

Održavanje sifona

Nakon završetka montaže pristup sifonskom delu ostvaruje se kroz završnu CleanLine kanalicu.

Redovno održavanje obuhvata:

• uklanjanje završnog kanala prema uputstvu
• uklanjanje dlaka i naslaga
• čišćenje dostupnih sifonskih delova
• ispiranje čistom vodom
• proveru protoka
• pravilno vraćanje svih elemenata

Redovno čišćenje posebno je značajno kod niskog sifona i priključka DN 40, jer nakupljene nečistoće mogu smanjiti odvodni kapacitet.

Obim isporuke

Artikal obuhvata:

• Geberit ugradni set za CleanLine tuš kanalice
• poklopac zaštitne kutije sa referentnom ivicom
• umetak za tanku podlogu
• niski sifon od PE-HD materijala
• osnovni EPS element za prihvatanje sifona i zvučnu izolaciju
• predmontiranu zaptivnu pločicu
• materijal za pričvršćivanje

Završni tuš kanal iz serije Geberit CleanLine nije uključen i poručuje se zasebno.

Artikal ne obuhvata:

• završnu CleanLine tuš kanalicu
• kanalizacionu cev
• estrih
• kompletan hidroizolacioni sistem
• podne pločice
• lepak za pločice
• fug masu
• sanitarni silikon
• ostali građevinski materijal
