GEBERIT plovak za monolith 380 (242.388.00.1)

Opis

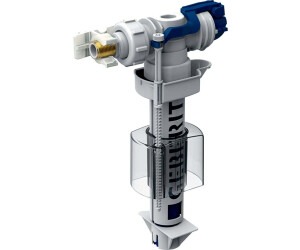

GEBERIT dovodni ventil za Monolith tip 380, šifra 242.388.00.1, predstavlja originalni rezervni deo namenjen odgovarajućim GEBERIT Monolith sanitarnim modulima za WC. Na ITIM stranici proizvod je označen jednostavnijim nazivom „plovak za Monolith 380“, dok se u tehničkoj terminologiji proizvođača ovakav sklop vodi kao dovodni ventil. Naziv dovodni ventil preciznije opisuje njegovu funkciju, jer deo ne predstavlja samo plovak već kompletan mehanizam koji kontroliše dovod i nivo vode unutar rezervoara. ITIM polje „Šifra“ za ovaj proizvod navodi 242.388.00.1 i ta šifra se koristi u webshop podacima.

Namena u GEBERIT Monolith sistemu

Ventil je namenjen odgovarajućim GEBERIT Monolith sanitarnim modulima za WC. Monolith je sanitarni sistem kod kojeg je vodokotlić integrisan u sanitarni modul, zbog čega se pri izboru rezervnih komponenti mora voditi računa o konkretnoj generaciji i izvedbi modula. Dovodni ventil je deo rezervoara koji kontroliše njegovo ponovno punjenje nakon ispiranja. Kada nivo vode nakon ispiranja opadne, ventil omogućava dotok nove vode, a kada se dostigne podešeni nivo punjenja, dovod se zatvara.

Takva funkcija znači da dovodni ventil neposredno utiče na pravilan ciklus punjenja vodokotlića. Ako postoje problemi kao što su neprestano punjenje, izostanak dotoka vode, neuobičajeno dugo punjenje ili nepravilno zatvaranje vode, dovodni ventil je jedna od komponenti koje treba proveriti. Međutim, samo prisustvo takvog simptoma ne znači automatski da je ventil neispravan, jer uzrok može biti u dovodu vode, filteru, podešavanju, drugim komponentama rezervoara ili njihovom međusobnom položaju.

Veza sa tipom 380 i novijom zamenom

Šifra 242.388.00.1 pripada starijoj izvedbi koja se u servisnoj dokumentaciji vezuje za dovodne ventile tip 380. Aktuelna GEBERIT dokumentacija navodi novi dovodni ventil tip 383, šifra 242.388.00.5, kao direktnu zamenu za artikal 242.388.00.1. Ovo je posebno važno prilikom servisiranja starijeg Monolith modula, jer se prilikom pretrage originalne šifre 242.388.00.1 danas može pojaviti novija šifra 242.388.00.5.

U ovom webshop proizvodu zadržava se ITIM šifra 242.388.00.1, jer je to vrednost navedena u polju „Šifra“ na ITIM stranici. Informacija o zamenskom artiklu služi kao servisna napomena i ne menja identitet ovog konkretnog artikla u prodajnom unosu. Pri kupovini je korisno proveriti da li se traži postojeća zaliha originalne šifre 242.388.00.1 ili odgovarajući aktuelni zamenski ventil 242.388.00.5.

Priključak vode i konstrukcija

Za naslednika ovog ventila, tip 383 koji direktno zamenjuje 242.388.00.1, GEBERIT potvrđuje bočni priključak vode 3/8″ i kratki navojni nastavak izrađen od mesinga. Servisna dokumentacija Monolith sistema povezuje staru šifru 242.388.00.1 sa ovom pozicijom dovodnog ventila, pa je pri zameni važno sačuvati odgovarajuću orijentaciju priključka i proveriti kompatibilnost prema konkretnom modulu.

Priključak 3/8″ predstavlja meru priključka vode i ne treba ga predstavljati kao ukupnu dimenziju proizvoda. Pri zameni nije dovoljno birati ventil samo na osnovu prečnika priključka. Važna je i izvedba kućišta, položaj priključka, način pričvršćivanja unutar Monolith modula i kompatibilnost sa servisnim delovima konkretne generacije.

Podešavanje nivoa punjenja

Kod odgovarajućeg dovodnog ventila nivo punjenja može da se podešava. Time se određuje tačka na kojoj ventil prekida dotok vode nakon ponovnog punjenja rezervoara. Podešavanje mora odgovarati zahtevima samog vodokotlića i odvodnog mehanizma. Previsoko podešen nivo može dovesti do toga da voda dođe do sigurnosnog preliva, dok prenizak nivo može uticati na raspoloživu količinu vode za ispiranje.

Podešavanje zato ne treba raditi proizvoljno. Kod servisiranja je korisno prvo zabeležiti postojeći položaj ispravnih elemenata ili pratiti odgovarajuće GEBERIT uputstvo. Nakon montaže ventila treba pustiti vodu, pratiti jedan ili više ciklusa punjenja i proveriti da li se dotok potpuno zaustavlja kada se dostigne odgovarajući nivo.

Radni uslovi i voda

Aktuelni zamenski ventil tip 383, koji proizvođač navodi kao zamenu za ovu šifru, predviđen je za protočni pritisak od 0,1 do 10 bar. Može se koristiti za vodu za piće, kao i za odgovarajuću sivu i kišnicu kada se koristi sistem filtriranja i kada je pH vode u propisanom opsegu. Ove informacije pomažu u razumevanju porodice ventila kojoj pripada rezervni deo, ali kod originalne šifre 242.388.00.1 prilikom konkretne zamene treba pratiti dokumentaciju za Monolith modul u kojem se nalazi.

Provera pre kupovine

Pre poručivanja treba proveriti oznaku 242.388.00.1 na postojećem delu, servisnoj dokumentaciji ili listi rezervnih delova za konkretan GEBERIT Monolith sanitarni modul. Posebno je važno ne oslanjati se samo na izraz „plovak 380“, jer GEBERIT koristi više tipova dovodnih ventila sa sličnom funkcijom i sličnim priključcima. Ventili tip 360, 380, 383 i druge izvedbe nisu automatski međusobno zamenjivi samo zato što imaju priključak 3/8″.

GEBERIT servisna dokumentacija potvrđuje da se na poziciji ovog rezervnog dela u odgovarajućim Monolith modulima danas koristi 242.388.00.5 kao zamena za 242.388.00.1. To je najvažnija informacija za korisnike koji popravljaju stariji sistem. Ako se originalna šifra više ne nalazi u prodaji, treba proveriti mogućnost korišćenja nove šifre koju proizvođač zvanično navodi kao naslednika.

Montaža i završna kontrola

Zamena dovodnog ventila podrazumeva zatvaranje dovoda vode pre intervencije i pristup unutrašnjosti Monolith sanitarnog modula prema odgovarajućem servisnom uputstvu. Nakon postavljanja novog dela potrebno je proveriti priključak vode, položaj ventila, slobodno kretanje mehanizma za kontrolu nivoa i završni nivo punjenja. Spoj sa dovodom vode mora biti izveden pravilno kako tokom rada ne bi dolazilo do curenja.

Posle ponovnog otvaranja vode treba pratiti punjenje rezervoara. Ventil treba da omogući dotok nakon ispiranja i da ga potpuno prekine kada je dostignut predviđen nivo. Takođe treba proveriti da nema kapanja na priključku i da mehanizam nije u kontaktu sa drugim komponentama rezervoara. Pravilna identifikacija šifre i kompatibilnosti pre kupovine je najvažniji korak, posebno zato što je originalni artikal 242.388.00.1 u aktuelnom GEBERIT programu zamenjen novijom šifrom.
