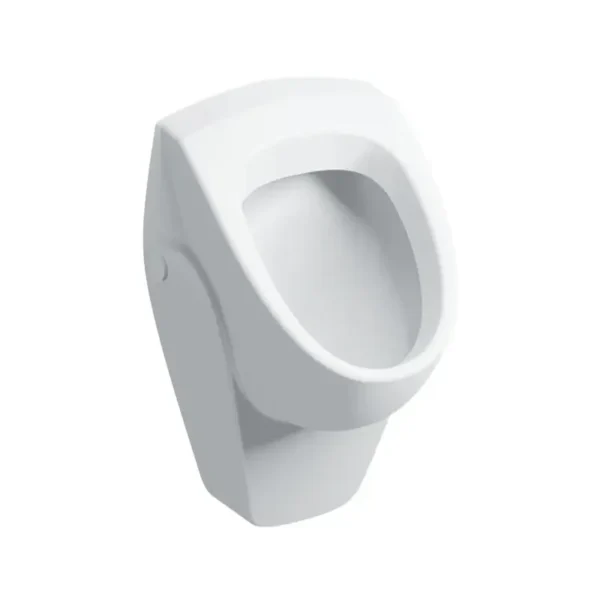

Geberit Selnova zidni pisoar sa zadnjim dovodom i zadnjim odvodom beli (500.344.01.1)

Opis

Zidni pisoar sa zadnjim dovodom iz serije Geberit Selnova

Geberit Selnova 500.344.01.1 je zidni konzolni pisoar namenjen za ugradnju u privatnim, poslovnim i javnim sanitarnim prostorima. Keramičko telo montira se na noseću zidnu konstrukciju, dok podna površina ispod pisoara ostaje slobodna.

Zidna montaža omogućava:

• jednostavnije pranje poda
• precizno određivanje montažne visine
• skrivanje vodovodnih priključaka
• skrivanje odvodne instalacije
• postavljanje više pisoara u nizu
• kombinovanje sa pregradama za pisoare
• povezivanje sa različitim sistemima za ispiranje

Model pripada seriji Geberit Selnova i izrađen je od bele sanitarne keramike.

Dovod vode sa zadnje strane

Dovodni priključak nalazi se iza keramičkog tela. Voda se do pisoara dovodi iz instalacionog zida ili odgovarajućeg ugradnog elementa, bez vidljive dovodne cevi iznad proizvoda.

Zadnji dovod omogućava:

• skriven vodovodni priključak
• urednu gornju površinu pisoara
• smanjen broj vidljivih instalacionih elemenata
• jednostavnije čišćenje spoljne keramike
• povezivanje sa ugradnim ventilom
• povezivanje sa elektronskim sistemom ispiranja
• primenu ručnog ili automatskog aktiviranja

Položaj dovoda mora biti precizno pripremljen prema tehničkom crtežu pre završetka zidne obloge.

Odvod sa zadnje strane

Odvodni priključak usmeren je prema zidu. Odvodna cev i sifon smeštaju se iza keramičkog tela, čime se zadržava slobodna podna površina.

Zadnji odvod omogućava:

• skriveno povezivanje sa kanalizacijom
• uredan izgled završene instalacije
• jednostavnije čišćenje poda
• povezivanje sa horizontalnim sifonom
• primenu sa ugradnim instalacionim elementima
• postavljanje više pisoara u pravilno poravnat niz

Geberit kao odgovarajuću dodatnu opremu navodi horizontalni sifon za pisoar sa šifrom 152.950.11.1.

Skriveni sifon

Model je projektovan sa skrivenim sifonom. Sifonski element se nalazi iza keramičkog tela i nije vidljiv nakon završene montaže.

Sifon služi za:

• povezivanje pisoara sa kanalizacionom instalacijom
• formiranje vodenog zatvarača
• sprečavanje povratka neprijatnih mirisa
• odvođenje vode prema horizontalnom odvodu
• održavanje funkcionalnosti odvodnog sistema

Sifon se ne navodi u obimu isporuke keramičkog pisoara i poručuje se kao odgovarajuća dodatna oprema.

Sanitarna keramika

Geberit Selnova pisoar izrađen je od sanitarne keramike. Glazirana keramička površina prilagođena je redovnom kontaktu sa vodom i sredstvima namenjenim održavanju sanitarne opreme.

Sanitarna keramika omogućava:

• glatku površinu
• redovno pranje i dezinfekciju
• vizuelnu kontrolu čistoće
• stabilnost keramičkog tela
• otpornost na uobičajene uslove korišćenja
• kombinovanje sa drugom belom sanitarnom keramikom

Bela boja

Pisoar se isporučuje u beloj boji. Bela završna obrada omogućava kombinovanje sa drugim Geberit sanitarnim elementima, kao i sa opremom i oblogama različitih završnih obrada.

Može se kombinovati sa:

• belim WC šoljama
• belim umivaonicima
• hromiranim aktivacionim elementima
• inox sanitarnom opremom
• sivim i antracit pločicama
• pločicama sa efektom cementa
• keramičkim pregradama
• ugradnim Geberit instalacionim sistemima

Širina 36 cm

Širina Geberit Selnova pisoara iznosi 36 cm. Ova dimenzija važna je za planiranje osovinskog razmaka, položaja pregrada i širine korisničkog mesta.

Prilikom planiranja prostora potrebno je uzeti u obzir:

• širinu keramičkog tela
• potreban bočni prostor
• osovinski razmak između pisoara
• debljinu pregrada
• položaj dovodnih priključaka
• položaj odvoda
• pristup aktivacionom elementu
• slobodan prostor ispred proizvoda

Širina keramičkog tela ne predstavlja ukupnu potrebnu širinu jednog korisničkog mesta.

Konzolna zidna konstrukcija

Geberit ovaj model označava kao konzolni element. Keramičko telo pričvršćuje se za zid ili odgovarajući noseći instalacioni sistem, bez oslanjanja na pod.

Konzolna montaža doprinosi:

• slobodnoj podnoj površini
• jednostavnijem održavanju
• preciznom pozicioniranju proizvoda
• skrivanju instalacija
• savremenom izgledu sanitarnog prostora
• ugradnji u masivne i lake pregradne zidove uz odgovarajući nosač

Skriveno učvršćenje

Model ima skriveni sistem učvršćenja. Montažne tačke i pričvrsni elementi nisu vidljivi na prednjoj površini nakon pravilno završene ugradnje.

Skriveno učvršćenje omogućava:

• čist izgled bočnih površina
• smanjen broj vidljivih metalnih elemenata
• lakše brisanje keramike
• stabilnu zidnu montažu
• povezivanje sa Geberit Kerafix priborom

Materijal za pričvršćivanje Geberit Kerafix poručuje se dodatno.

Ispirna ivica

Geberit Selnova 500.344.01.1 ima ispirnu ivicu. Voda se iz zadnjeg dovoda usmerava kroz keramički kanal i raspoređuje po unutrašnjoj površini pisoara.

Ispirna ivica omogućava:

• raspoređivanje vode po keramičkoj površini
• usmeravanje vode prema odvodu
• kontrolisano ispiranje
• povezivanje sa ručnim ventilom
• povezivanje sa automatskim sistemom
• rad sa smanjenom količinom vode

Redovno održavanje ispirnog kanala smanjuje stvaranje mineralnih naslaga i neujednačeno raspoređivanje vode.

Količina vode za ispiranje od 1 l

Zvanični tehnički podaci navode opseg podešavanja manje količine vode za ispiranje od 1 litra. Sistem za ispiranje treba podesiti u skladu sa radnim pritiskom, protokom i tehničkim zahtevima instalacije.

Na kvalitet ispiranja utiču:

• količina vode
• radni pritisak
• protok ventila
• vreme otvaranja ventila
• čistoća dovodne instalacije
• stanje ispirne ivice
• prohodnost sifona i odvoda

Ručno aktiviranje ispiranja

Pisoar je namenjen za rad sa ručnim aktiviranjem ispiranja. U tom slučaju koristi se odgovarajuća tipka, ventil ili drugi kompatibilni aktivacioni element.

Ručno upravljanje može obuhvatiti:

• mehaničku aktivacionu tipku
• pneumatsku tipku
• vremenski zatvarajući ventil
• odgovarajući ugradni sistem za pisoar

Sistem za aktiviranje nije deo samog keramičkog pisoara i bira se prema projektu.

Automatsko aktiviranje ispiranja

Model je namenjen i za automatsko ispiranje uz uštedu vode. Automatski sistem registruje korišćenje pisoara i aktivira ispiranje bez ručnog kontakta.

Automatsko upravljanje omogućava:

• beskontaktnu aktivaciju
• kontrolisanu količinu vode
• podešavanje ciklusa ispiranja
• smanjen kontakt sa aktivacionim elementima
• primenu u frekventnim sanitarnim prostorima
• povezivanje sa ugradnom elektronikom

Primena sa ugradnom elektronikom

Geberit Selnova pisoar može se koristiti sa ugradnom elektronikom za pisoar. Elektronske komponente, ventil i priključci smeštaju se u instalacioni zid ili ugradni element.

Ugradna elektronika omogućava:

• automatsko prepoznavanje korisnika
• beskontaktno ispiranje
• skrivanje tehničkih komponenti
• podešavanje količine vode
• servisni pristup kroz aktivacioni otvor
• primenu sa mrežnim ili drugim predviđenim napajanjem

Za uređaj sa mrežnim napajanjem potrebno je unapred pripremiti električni priključak.

Prekrivena elektronika za pisoar

Model je kompatibilan i sa prekrivenom ugradnom ili predzidnom elektronikom. Kod ovakvog sistema senzor i upravljački elementi integrisani su u instalacioni sklop, bez klasične vidljive aktivacione tipke.

Takvo rešenje doprinosi:

• smanjenom broju vidljivih elemenata
• jednostavnijem čišćenju zida
• beskontaktnom radu
• zaštiti tehničkih komponenti
• primeni u javnim i poslovnim objektima

Standard EN 13407

Geberit navodi da proizvod ispunjava zahteve standarda EN 13407, koji se odnosi na zidne pisoare i njihove funkcionalne zahteve.

Usklađenost sa standardom odnosi se na tehničke karakteristike keramičkog proizvoda i njegovu predviđenu sanitarnu namenu.

Materijal za pričvršćivanje Geberit Kerafix

Za montažu se dodatno poručuje Geberit materijal za pričvršćivanje za pisoar Kerafix. Ovaj pribor omogućava skriveno pričvršćivanje keramičkog tela za pripremljenu noseću konstrukciju.

Pri montaži treba proveriti:

• vrstu i nosivost zida
• položaj montažnih tačaka
• kompatibilnost nosećeg elementa
• debljinu završne zidne obloge
• pravilno nivelisanje keramike
• ravnomerno zatezanje pričvrsnih elemenata

Horizontalni sifon Geberit 152.950.11.1

Kao odgovarajuću dodatnu opremu Geberit navodi sifon za pisoar sa horizontalnim odvodom, šifra 152.950.11.1.

Horizontalni sifon omogućava:

• povezivanje pisoara sa zidnim odvodom
• formiranje vodenog zatvarača
• sprečavanje povratka neprijatnih mirisa
• pravilno odvođenje otpadne vode
• ugradnju iza keramičkog tela

Priključna cev za ispiranje

Geberit među odgovarajućim priborom navodi priključnu cev sa manžetnom 152.489.16.1. Priključna cev služi za povezivanje instalacionog sistema za ispiranje sa zadnjim dovodom keramičkog pisoara.

Pre ugradnje treba proveriti:

• položaj priključka
• dužinu cevi
• dubinu ugradnje
• stanje manžetne
• poravnanje sa keramičkim otvorom
• nepropusnost nakon povezivanja

Montaža na masivni zid

Kod montaže na betonski zid, punu opeku ili drugi noseći zid potrebno je koristiti odgovarajući pričvrsni pribor i pripremiti dovodni i odvodni priključak prema tehničkom crtežu.

Pre bušenja treba proveriti:

• položaj vodovodnih cevi
• položaj kanalizacije
• električne instalacije
• nosivost podloge
• završnu debljinu pločica
• montažnu visinu pisoara

Montaža na laki pregradni zid

Kod gips-kartonskih i drugih lakih pregradnih zidova potrebno je koristiti odgovarajući Geberit instalacioni element ili noseću konstrukciju za pisoar.

Ugradni element omogućava:

• stabilno nošenje keramičkog tela
• precizno podešavanje visine
• pozicioniranje dovoda
• pozicioniranje horizontalnog odvoda
• montažu uređaja za ispiranje
• skrivanje instalacija
• servisni pristup

Keramički pisoar ne treba pričvršćivati samo za završnu gips-kartonsku ploču bez nosećeg ojačanja.

Ugradnja više pisoara u nizu

Širina od 36 cm omogućava planiranje više pisoara u nizu. Ukupan razmak mora biti usklađen sa korisničkim prostorom, položajem pregrada i instalacionim priključcima.

Kod formiranja niza potrebno je uskladiti:

• jednaku visinu montaže
• osovinski razmak
• položaj zadnjih dovoda
• položaj horizontalnih odvoda
• položaj aktivacionih elemenata
• servisni pristup
• položaj pregrada
• raspored zidnih pločica

Primena

Geberit Selnova 500.344.01.1 može se koristiti u:

• privatnim kupatilima
• poslovnim zgradama
• javnim toaletima
• hotelima
• restoranima i kafićima
• tržnim centrima
• školama i fakultetima
• sportskim objektima
• administrativnim ustanovama
• industrijskim objektima
• sanitarnim prostorijama za zaposlene
• prodajnim i servisnim objektima

Sistem za ispiranje treba izabrati prema intenzitetu korišćenja i načinu upravljanja.

Osnovni postupak ugradnje

Ugradnja obuhvata:

1. proveru šifre proizvoda 500.344.01.1
2. pregled keramičkog tela
3. određivanje završnog nivoa poda
4. obeležavanje centralne ose pisoara
5. pripremu zadnjeg dovoda vode
6. pripremu zadnjeg kanalizacionog odvoda
7. montažu nosećeg ili ugradnog elementa
8. postavljanje sistema za ispiranje
9. pripremu električnog priključka kada se koristi mrežna elektronika
10. završetak zidne obloge
11. ugradnju priključne cevi
12. ugradnju horizontalnog sifona
13. postavljanje Kerafix pričvrsnog pribora
14. montažu keramičkog pisoara
15. povezivanje dovoda i odvoda
16. proveru stabilnosti
17. probno ispiranje
18. proveru nepropusnosti

Provera nepropusnosti

Nakon montaže potrebno je proveriti:

• spoj zadnjeg dovoda
• spoj priključne cevi
• rad uređaja za ispiranje
• ravnomerno ispiranje keramičke površine
• spoj pisoara i sifona
• spoj sifona i kanalizacije
• potpuno oticanje vode
• stabilnost skrivenog učvršćenja
• odsustvo curenja iza keramike

Čišćenje sanitarne keramike

Za redovno održavanje koristi se meka krpa, neabrazivni sunđer ili meka četka i sredstvo namenjeno sanitarnoj keramici.

Potrebno je čistiti:

• unutrašnju površinu pisoara
• ispirnu ivicu
• odvodnu zonu
• prednju površinu
• bočne površine
• spoj keramike i zida
• prostor ispod pisoara
• dostupne aktivacione elemente

Ne treba koristiti metalne četke, čeličnu vunu i gruba abrazivna sredstva.

Održavanje ispirne ivice

Ispirnu ivicu treba periodično proveravati zbog mogućeg taloženja mineralnih naslaga.

Na ravnomernost ispiranja utiču:

• tvrdoća vode
• radni pritisak
• podešena količina vode
• čistoća dovodne cevi
• stanje ventila
• čistoća ispirnih otvora
• učestalost održavanja

Sprečavanje stvaranja naslaga

Redovno ispiranje i čišćenje smanjuju taloženje urinskog i mineralnog kamenca.

Na stvaranje naslaga utiču:

• intenzitet korišćenja
• tvrdoća vode
• količina vode po ciklusu
• stanje ispirne ivice
• prohodnost sifona
• učestalost čišćenja
• duži period nekorišćenja

Sredstva za uklanjanje naslaga treba koristiti u skladu sa uputstvom za sanitarnu keramiku.

Sadržaj isporuke

Obim isporuke obuhvata:

• Geberit Selnova keramički pisoar
• keramičko telo u beloj boji
• zadnji dovod vode
• zadnji odvod
• ispirnu ivicu
• pripremu za skriveni sifon
• pripremu za skriveno učvršćenje

Dodatno se poručuju:

• Geberit Kerafix materijal za pričvršćivanje
• horizontalni sifon Geberit 152.950.11.1
• priključna cev sa manžetnom Geberit 152.489.16.1
• odgovarajući uređaj za ispiranje
• ugradni ili noseći instalacioni element
• električni priključni elementi kada se koristi mrežno napajanje

Poklopac pisoara nije deo isporuke.
